ประเภทกล่องอุปกรณ์สวิตช์ปิดโลหะคงที่

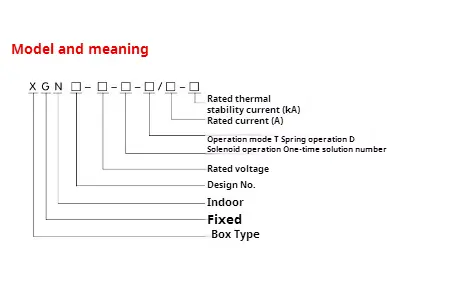

●ความหมายของแบบจำลอง

●พารามิเตอร์ทางเทคนิคส่วนใหญ่ของประเภทกล่อง XGN2-12 ประเภทอุปกรณ์สวิตช์ปิดโลหะคงที่

◆โครงสร้าง

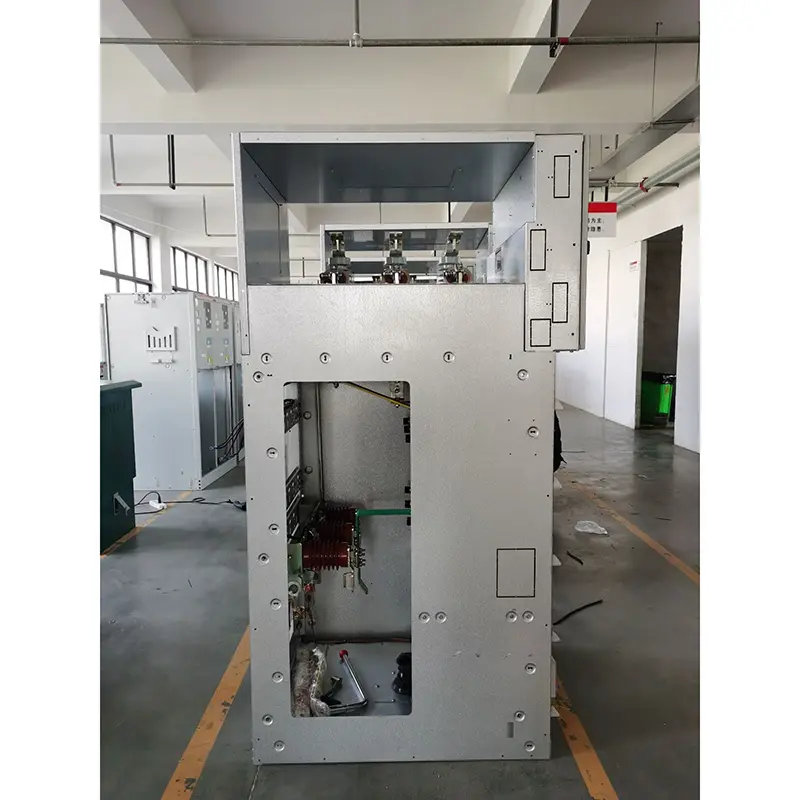

อุปกรณ์สวิตช์ปิดโลหะแบบคงที่ XGN2-12 นี้เป็นโครงสร้างกล่องปิดโลหะและกรอบอุปกรณ์จะถูกเชื่อมด้วยเหล็กมุม อุปกรณ์ถูกแบ่งออกเป็นห้องเบรกเกอร์, ห้องบัส, ห้องเคเบิลและห้องรีเลย์โดยแผ่นเหล็กและการทำงานของส่วนประกอบหลักในอุปกรณ์สามารถสังเกตได้ผ่านหน้าต่างสังเกตการณ์และหลอดไฟบนซุ้ม เพื่อปรับปรุงประสิทธิภาพทางเทคนิคของอุปกรณ์ส่วนประกอบหลัก (เช่นเบรกเกอร์วงจรและตัวตัดการเชื่อมต่อแบบโรตารี่) ได้รับการออกแบบใหม่ ตามเค้าโครงของอุปกรณ์สวิตช์โลหะแบบคงที่ประเภท XGN2-12 ประเภทกล่องสวิทช์แบบปิดสามารถติดตั้งรีเลย์ได้ในห้องรีเลย์รีเลย์สัญญาณแสดงเครื่องมือสัญญาณสัญญาณสามารถติดตั้งได้ที่ประตูและห้องติดตั้งและห้องทำงานของสวิตช์ถ่ายโอนด้วยห้องบัสที่ด้านหลังและห้องเคเบิลที่ส่วนล่าง ด้านหน้าคือห้องเบรกเกอร์วงจรซึ่งสะดวกสำหรับการบำรุงรักษาอุปกรณ์ อ้างถึงรูปที่ 1 และรูปที่ 2 และคู่มือผลิตภัณฑ์สำหรับกลไกภายในของอุปกรณ์

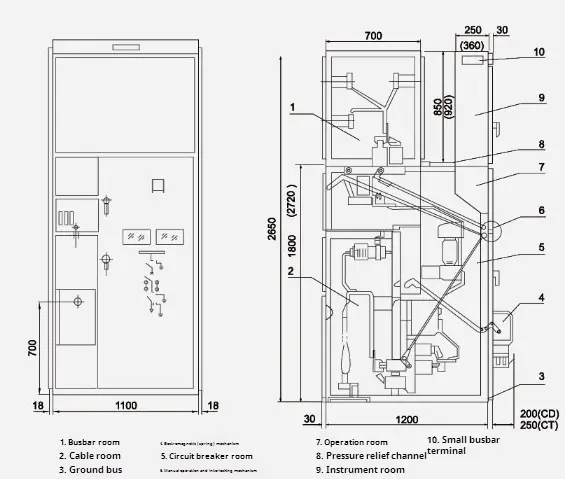

● XGN □ -12/07D การวาดโครงร่าง

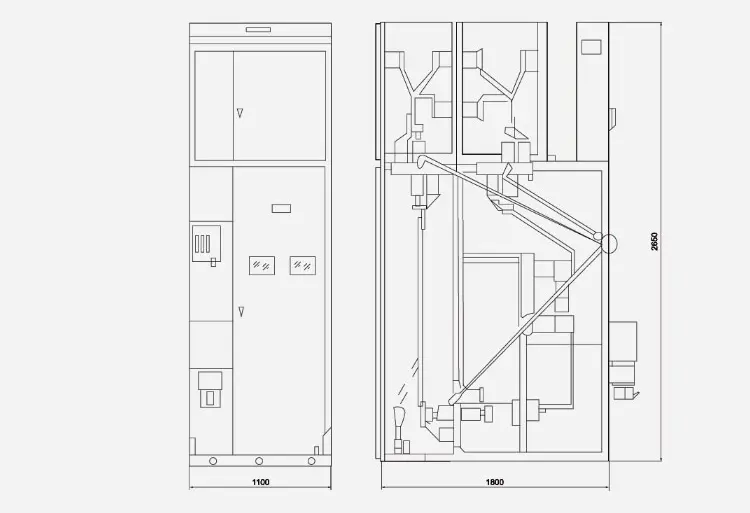

● XGN □ -12 (ทางออกของสายเคเบิลบายพาส) การวาดโครงร่าง

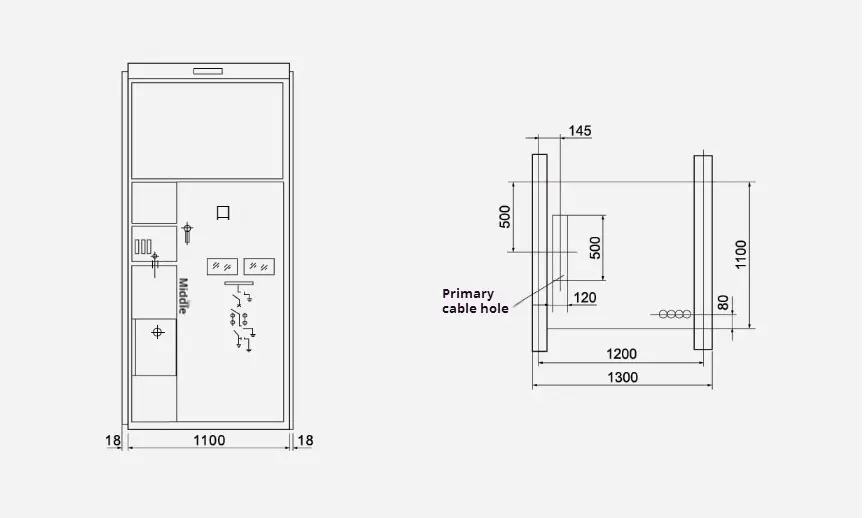

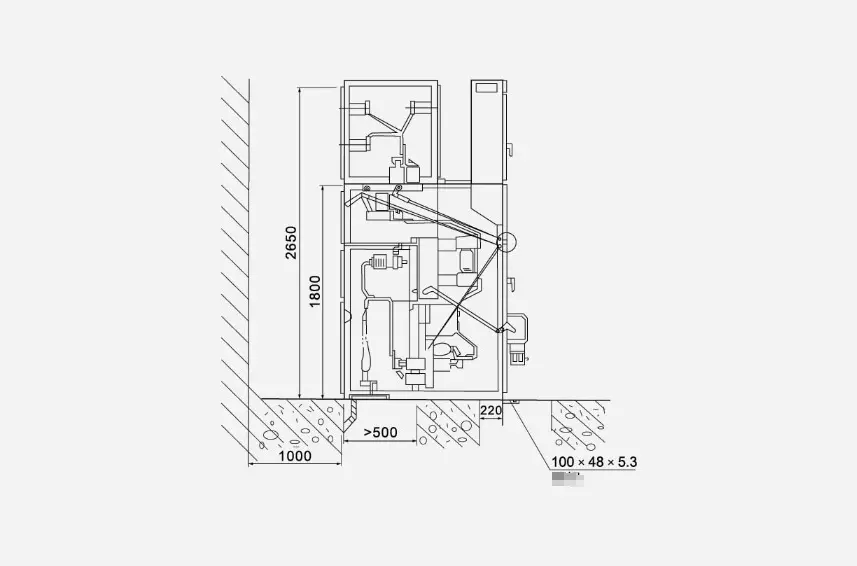

●ภาพวาดการติดตั้งมิติโดยรวม
