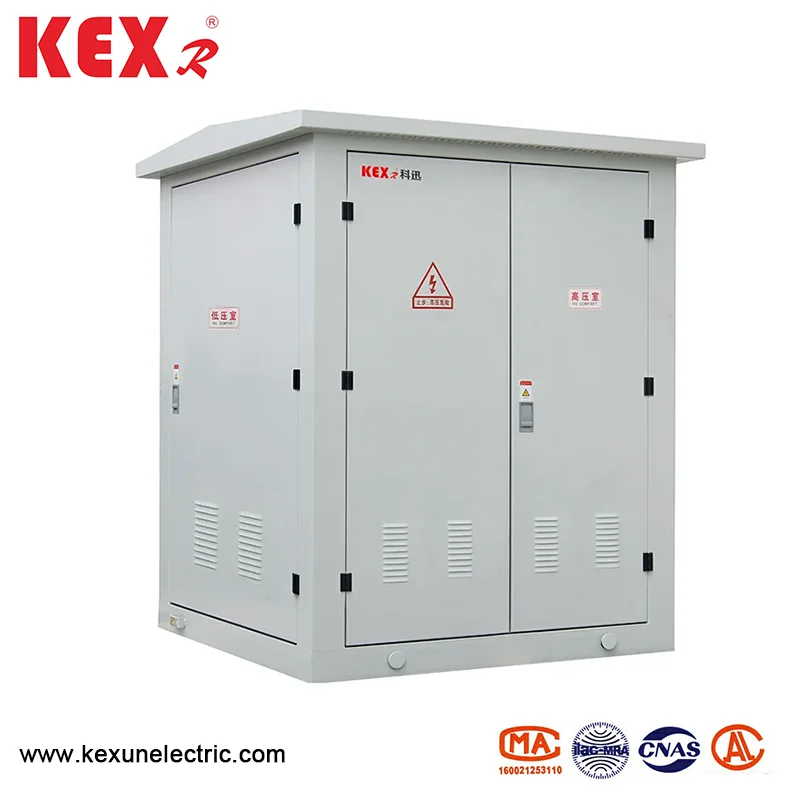

สถานีย่อยประเภทกล่องยุโรปขนาดเล็ก

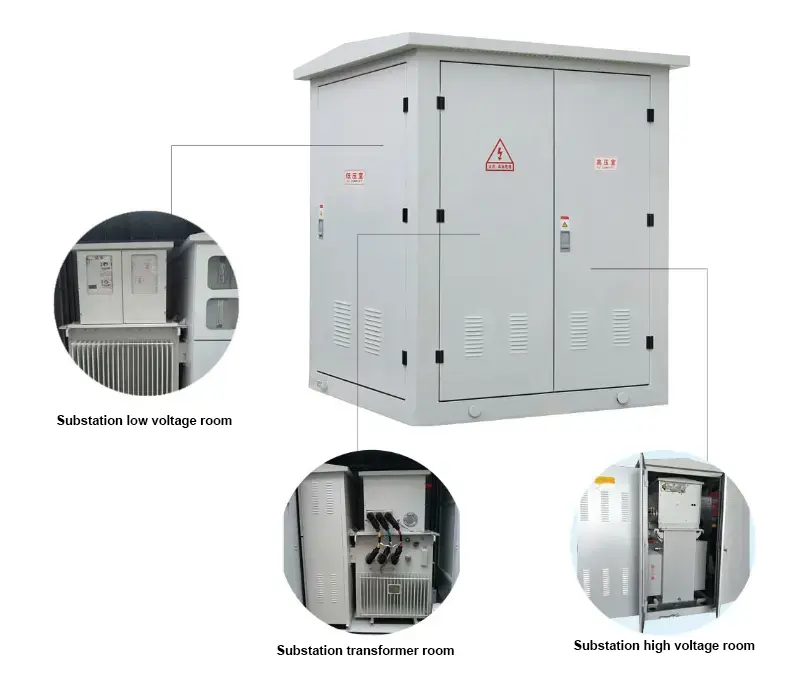

◆โครงสร้างโดยรวม

1. YB □ -12 สถานีย่อยประเภทกล่องยุโรปขนาดเล็กส่วนใหญ่แบ่งออกเป็นสามส่วน: ห้องสวิตช์แรงดันสูง, ห้องหม้อแปลงและห้องสวิตช์แรงดันต่ำซึ่งสามารถขนส่งแยกต่างหาก

2. ผลิตภัณฑ์ใช้การออกแบบการกระจายความร้อนขนาดใหญ่ที่ไม่เหมือนใครเพื่อให้แน่ใจว่าระดับอุณหภูมิที่เพิ่มขึ้นของผลิตภัณฑ์และการปิดผนึกแยกระหว่างห้องจะไม่เกิดการแลกเปลี่ยนความร้อนระหว่างห้อง

3. เปลือกผลิตภัณฑ์ทำจากแผ่นสแตนเลสคุณภาพสูง ทุกส่วนของโครงสร้างแผ่นเหล็กได้รับการรักษาด้วยการกัดกร่อนพิเศษและโครงสร้างแผ่นสแตนเลสมีความต้านทานการกัดกร่อนที่แข็งแกร่งและความแข็งแรงเชิงกลที่ดี

4. ผลิตภัณฑ์สามารถติดตั้งในอาคารได้โดยตรงโดยไม่ต้องมีฐานรากอาคารเพิ่มเติมซึ่งช่วยประหยัดต้นทุนและพื้นที่และติดตั้งได้สะดวก

◆ห้องแรงดันสูง

สวิตช์ที่เต็มไปด้วยแก๊ส SF6 ที่พัฒนาขึ้นอย่างอิสระโดย บริษัท ของเราถูกนำมาใช้สำหรับแรงดันไฟฟ้าสูงและสวิตช์เกียร์และบัสบาร์ทั้งหมดจะถูกปิดผนึกในกล่องสแตนเลสปิดโดยไม่มีร่างกายที่มีประจุออกมาด้านนอก การดำเนินงานที่ปลอดภัยและความน่าเชื่อถือสูง การออกแบบแบบแยกส่วนโมดูลทั้งหมดสามารถตระหนักถึงโหมดการเชื่อมต่อของเต้าเสียบด้านข้างและการขยายตัวสูงสุดตามข้อกำหนดการใช้พลังงานและตอบสนองความต้องการของโครงการแหล่งจ่ายไฟในระดับสูงสุด

◆ห้องแรงดันไฟฟ้าต่ำ

ทางเข้าด้านแรงดันไฟฟ้าต่ำและทางออกล้วนทำจากเบรกเกอร์วงจรขึ้นรูปแบบใหม่ซึ่งมีขนาดเล็กฟรีจาก arcing และง่ายต่อการแทนที่ คอนโทรลเลอร์การป้องกันที่ครอบคลุมอัจฉริยะมัลติฟังก์ชั่นและอุปกรณ์ชดเชยพลังงานปฏิกิริยาแบบรวมแบบใหม่

◆หอการค้าหม้อแปลง

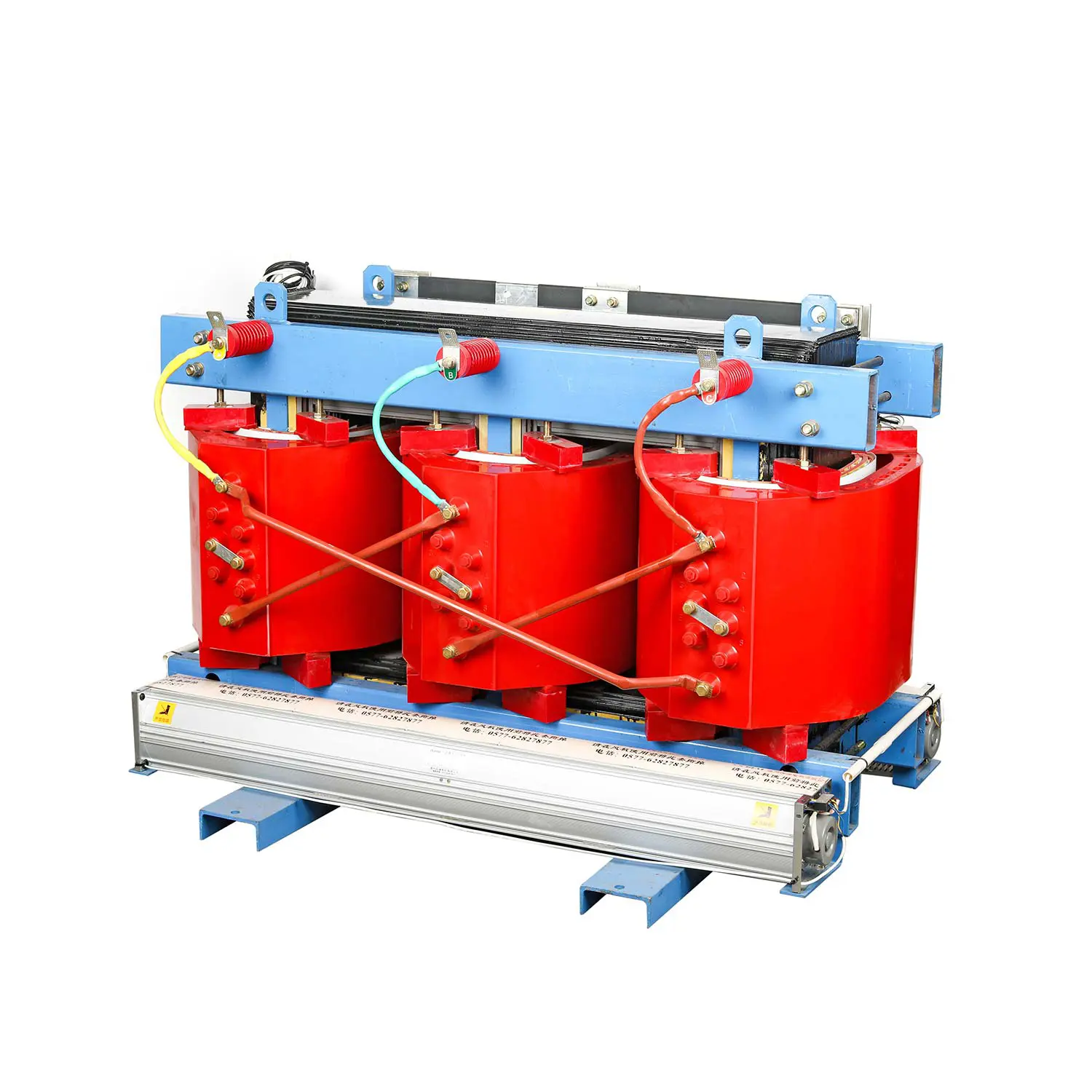

หม้อแปลงเป็นฉนวนอย่างเต็มที่ด้วยอีพอกซีเรซินและระดับฉนวนและระดับความต้านทานความร้อนคือ F และหม้อแปลงไม่มีวัสดุที่สนับสนุนการเผาไหม้และไม่ได้ผลิตก๊าซหรือผลิตภัณฑ์ระดับกลางอื่น ๆ ที่ไม่เอื้อต่อสภาพแวดล้อมในระหว่างการดำเนินการ

◆ลิงค์ภายใน

หม้อแปลงแรงดันไฟฟ้าและสวิตช์ทึบจีนเชื่อมต่อกันด้วยอุปกรณ์สายเคเบิลหุ้มฉนวนที่เป็นของแข็งของ บริษัท ซึ่งมีฉนวนอย่างสมบูรณ์และปลอดภัยและเชื่อถือได้

●ฟังก์ชั่นและลักษณะ

ห้องแรงดันสูงของสถานีย่อยกล่องยุโรปขนาดเล็กประกอบด้วยสวิตช์โหลดแรงสูงฟิวส์แรงดันไฟฟ้าสูงและสายฟ้าสูงซึ่งสามารถหยุดการส่งกำลังและมีการป้องกันโอเวอร์โหลดและการป้องกันลัดวงจรในเวลาเดียวกัน ห้องแรงดันต่ำประกอบด้วยสวิตช์อากาศแรงดันต่ำหม้อแปลงกระแสไฟฟ้าแอมป์มิเตอร์และโวลต์มิเตอร์ สถานีย่อยกล่องยุโรปขนาดเล็กใช้เทคโนโลยีการประมวลผลชั้นนำและมีความต้านทานการกัดกร่อนที่ดีและความต้านทานการสึกหรอ ข้อดีของมันคือการผสมผสานที่ยืดหยุ่นการขนส่งที่สะดวกการติดตั้งและการก่อสร้างต้นทุนต่ำไม่มีมลพิษและการดำเนินงานที่ปลอดภัยและเชื่อถือได้ ในเวลาเดียวกันสถานีย่อยกล่องยุโรปขนาดเล็กเป็นอุปกรณ์ที่มีระบบอัตโนมัติระดับสูงและได้รับการออกแบบอย่างชาญฉลาดซึ่งสามารถปกป้องทุกส่วนอย่างเต็มที่และตอบสนองความต้องการของไม่ได้รับการดูแล โดยทั่วไปแล้วสถานีย่อยกล่องยุโรปขนาดเล็กเป็นประเภทของหม้อแปลงกล่องที่ช่วยประหยัดการลงทุนและได้รับผลที่เร็วที่สุด

●ห้องแรงดันสูง

ห้องแรงดันสูงโดยทั่วไปจะได้รับการปกป้องโดยการรวมกันของสวิตช์โหลดและฟิวส์ หลังจากเฟสหนึ่งของฟิวส์ถูกเป่าทริปเชื่อมโยงสามเฟส สวิตช์โหลดมีอยู่ในประเภทอากาศอัด, ชนิดสูญญากาศ, ประเภท hexafluoride ฯลฯ ซึ่งสามารถแจกจ่ายกลไกการทำงานและตระหนักถึงการอัพเกรดอัตโนมัติ ฟิวส์เป็นฟิวส์ จำกัด กระแสไฟฟ้าแรงสูงที่มีกองหน้าซึ่งมีการกระทำที่เชื่อถือได้และความสามารถในการทำลายขนาดใหญ่ ดูตารางด้านล่างสำหรับพารามิเตอร์ทางเทคนิคหลัก สำหรับหม้อแปลงที่สูงกว่า 800KVA เบรกเกอร์สูญญากาศเช่น ZN12, ZN28 และ VS1 สามารถเลือกได้สำหรับการป้องกัน

●ห้องแรงดันไฟฟ้าต่ำ

ด้านสวิตช์หลักของห้องแรงดันต่ำใช้เบรกเกอร์วงจรสากลหรืออัจฉริยะซึ่งสามารถเลือกป้องกันวงจรได้ สวิตช์ทางออกใช้สวิตช์พลาสติกชนิดใหม่ซึ่งมีขนาดเล็กและสั้นในการ arcing, สูงสุด 30 วงจร; มีคอนแทคและโหมดการสลับแบบไม่สัมผัสเพื่อให้ผู้ใช้เลือก

●หม้อแปลง

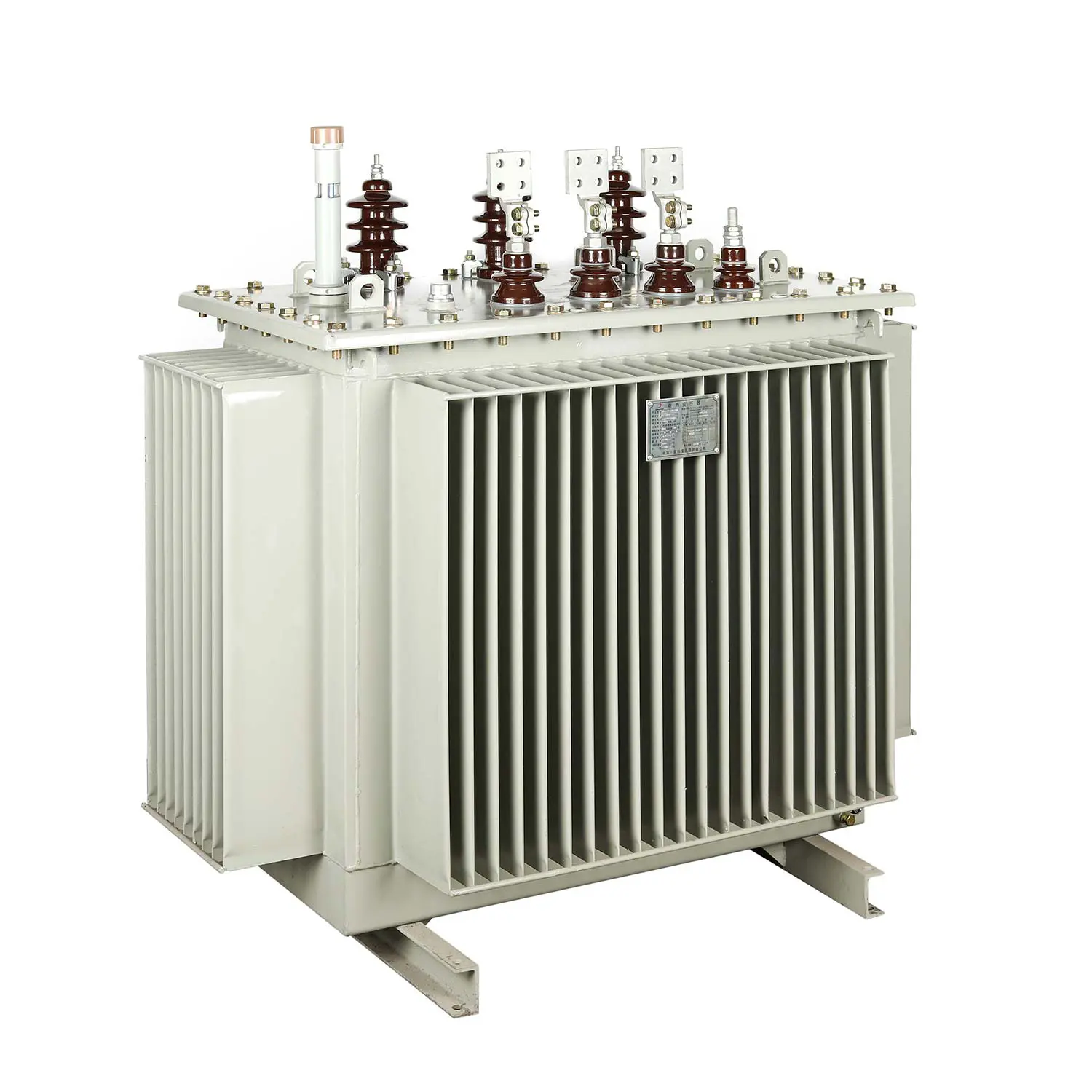

YB □ -12 substation ประเภทกล่องยุโรปขนาดเล็กเลือกการสูญเสียต่ำ, การใช้น้ำมัน, S9, S9, S10 และ S11 ซีรี่ส์ซีรีย์หรือเลือกเรซิ่นฉนวนหรือ NOMEX ที่หุ้มด้วยกระดาษที่เป็นมิตรกับสิ่งแวดล้อม

●ตารางพารามิเตอร์ประสิทธิภาพ

◆พารามิเตอร์ทางเทคนิคของสวิตช์โหลด

◆พารามิเตอร์ทางเทคนิคของฟิวส์แรงดันสูง

◆พารามิเตอร์ทางเทคนิคของเบรกเกอร์วงจรแรงดันต่ำ

●สภาพแวดล้อมการใช้งาน

◆ระดับความสูง: ควรใช้สถานีย่อยประเภทกล่องยุโรปขนาดเล็กภายในระยะ 4000 ม.

◆อุณหภูมิ: -25 ~ 40 ℃

◆ความชื้นสัมพัทธ์: ค่าเฉลี่ยรายวันไม่เกิน 95%และค่าเฉลี่ยรายเดือนไม่เกิน 90%;

◆สถานที่ติดตั้ง: ไม่มีไฟ, อันตรายจากการระเบิด, ฝุ่นนำไฟฟ้า, ก๊าซกัดกร่อนทางเคมีและการสั่นสะเทือนอย่างรุนแรง หากเกินเงื่อนไขข้างต้นผู้ใช้สามารถปรึกษากับ บริษัท ของเรา

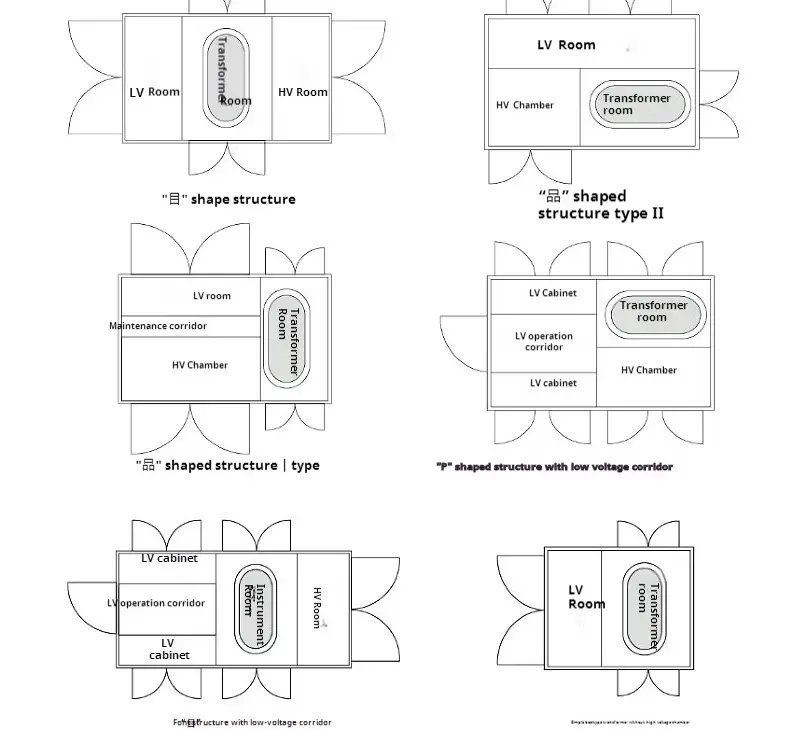

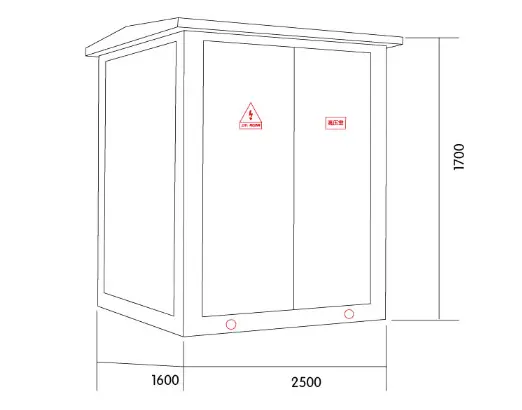

●ไดอะแกรมมิติเค้าโครง

●ทำไมต้องเลือก KEXR?

◆ข้อดีของผลิตภัณฑ์: สถานีย่อยประเภทกล่องยุโรปขนาดเล็กของเรามีสิทธิบัตรมากมายและผ่านการรับรองต่าง ๆ (ISO9001,3C ฯลฯ )， คุณภาพผลิตภัณฑ์ที่ยอดเยี่ยมเป็นรากฐานของตั้งหลักของเรา

◆ข้อได้เปรียบด้านราคา： จากมุมมองของลูกค้า Kexr เชื่อว่าผลกำไรเล็กน้อย แต่การหมุนเวียนอย่างรวดเร็วสามารถทำให้องค์กรรอดชีวิตมาได้นานขึ้นดังนั้นราคาผลิตภัณฑ์ของ KexR จะต่ำกว่าค่าเฉลี่ยของอุตสาหกรรม

◆ข้อดีของการประกันคุณภาพ: เราให้การรับประกัน 12-24 เดือนสำหรับผลิตภัณฑ์ KEXR ส่วนใหญ่ซึ่งเกินกว่าเพื่อนร่วมงานส่วนใหญ่ของเรา

◆โครงการปรับแต่งที่ไม่ซ้ำกัน: เมื่อพิจารณาถึงความต้องการส่วนบุคคลของลูกค้าเราสามารถผลิตผลิตภัณฑ์ที่กำหนดเองเพื่อให้ตรงกับสถานการณ์การใช้งานที่แตกต่างกัน
