ชุดอุปกรณ์สวิตช์ปิดชุดเกราะปิดชุดโลหะ

●พื้นที่แอปพลิเคชัน

อุปกรณ์สวิตช์โลหะปิดชุดเกราะ Kyn28-24 (ต่อไปนี้เรียกว่าอุปกรณ์สวิตช์) เหมาะสำหรับระบบพลังงานสามเฟส 50/60Hz ในร่มที่มีแรงดันไฟฟ้า 24kV ที่ได้รับการจัดอันดับและส่วนใหญ่จะใช้ในโรงไฟฟ้าสถานีย่อย อุปกรณ์สวิตช์ Kyn28-24 มีฟังก์ชั่นต่าง ๆ เพื่อป้องกันไม่ให้เกิดความผิดพลาดรวมถึงการป้องกันไม่ให้รถเข็นเคลื่อนที่ด้วยการโหลดเพื่อป้องกันไม่ให้สวิตช์ต่อสายดินปิดเบรกเกอร์วงจรป้องกันไม่ให้สวิตช์ต่อสายดินปิดด้วยไฟฟ้า อุปกรณ์สวิตช์ปิดชุดเกราะ KYN28-24 ชุดเกราะปิดเครื่องพร้อมด้วย VS1-24 ซีรี่ส์เครื่องดูดฝุ่นเครื่องดูดฝุ่น VS1-24 เครื่องดูดซับแรงดันไฟฟ้าสูง Handcart และ YD4G-24 ซีรีส์ซีรีส์ปิดผนึกเครื่องดูดฝุ่น วงจรทุติยภูมิของอุปกรณ์สวิตช์ติดตั้งส่วนประกอบการควบคุมและการป้องกันขั้นสูงและเชื่อถือได้ รถบัสใช้วัสดุฉนวนที่มีความร้อนที่เชื่อมโยงกับความร้อนหรือวิธีฉนวนที่เคลือบด้วยอีพ็อกซี่ปรับแต่งรูปร่างอิเล็กโทรดให้เหมาะสมและร่างกายของตู้นั้นมีขนาดกะทัดรัดในโครงสร้าง มันเป็นอุปกรณ์กระจายพลังงานที่มีเทคโนโลยีขั้นสูงประสิทธิภาพที่มั่นคงโครงสร้างที่สมเหตุสมผลการใช้งานที่สะดวกความปลอดภัยและความน่าเชื่อถือ

●มาตรฐานการผลิตผลิตภัณฑ์

อุปกรณ์สวิตช์ปิดชุดเกราะ Kyn28-24 ชุดเกราะปิดตามมาตรฐานด้านล่าง:

◆การประสานงานของฉนวนกันความร้อนของ GB 311.1 อุปกรณ์ส่งกำลังและการเปลี่ยนแปลงพลังงานแรงดันสูง

◆ GB1984 เบรกเกอร์ AC แรงดันไฟฟ้าสูง

◆ GB39063.6kV ~ 40.5kV AC Metal SwitchGear และอุปกรณ์ควบคุม

◆ GB/T11022 ข้อกำหนดทางเทคนิคทั่วไปของมาตรฐานสำหรับสวิตช์แรงดันสูงและการควบคุม ◆ข้อกำหนดทางเทคนิคทั่วไปของมาตรฐาน IEC 60694 สำหรับสวิตช์แรงดันสูงและการควบคุม ◆ IEC 62271-200: 2003 สวิตช์แรงดันไฟฟ้าสูงและส่วนควบคุมส่วนที่ 200: แรงดันไฟฟ้าที่ได้รับการจัดอันดับ 1kV เหนือ 52kV และต่ำกว่าสวิตช์สวิตช์และอุปกรณ์ควบคุมโลหะ AC

●พารามิเตอร์ทางเทคนิค

●โครงสร้างและหลักการทำงาน

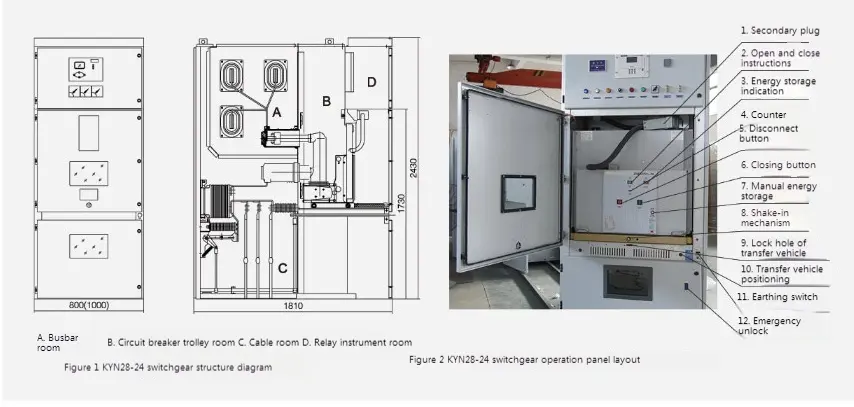

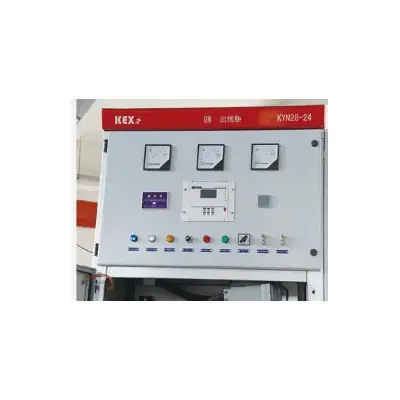

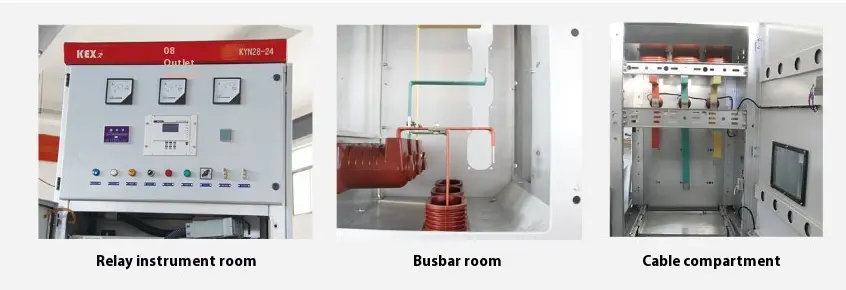

อุปกรณ์สวิตช์ปิดชุดเกราะ KYN28-24 ชุดเกราะปิดประกอบด้วยตู้และชิ้นส่วนที่ถอดออกได้ ตู้ถูกแบ่งออกเป็นช่องทำงานหลายช่องด้วยพาร์ติชันโลหะเช่นห้องรถบัสห้องเบรกเกอร์ห้องเคเบิลห้องและห้องรีเลย์ ชิ้นส่วนที่ถอดออกได้ของสวิตช์สามารถติดตั้ง Handcart Breaker สูญญากาศ, Handcart แรงดันไฟฟ้า Handcart, Handcart Lightning Arrester, Handcart แยกและ Handcart ฟิวส์

●คุณสมบัติโครงสร้างหลัก

SwitchGear สามารถจัดเรียงกลับไปกลับหรือติดตั้งกับผนังซึ่งไม่เพียง แต่ช่วยเพิ่มความปลอดภัยและความยืดหยุ่นของสวิตช์ แต่ยังช่วยลดพื้นที่พื้น

◆เปลือกหอย

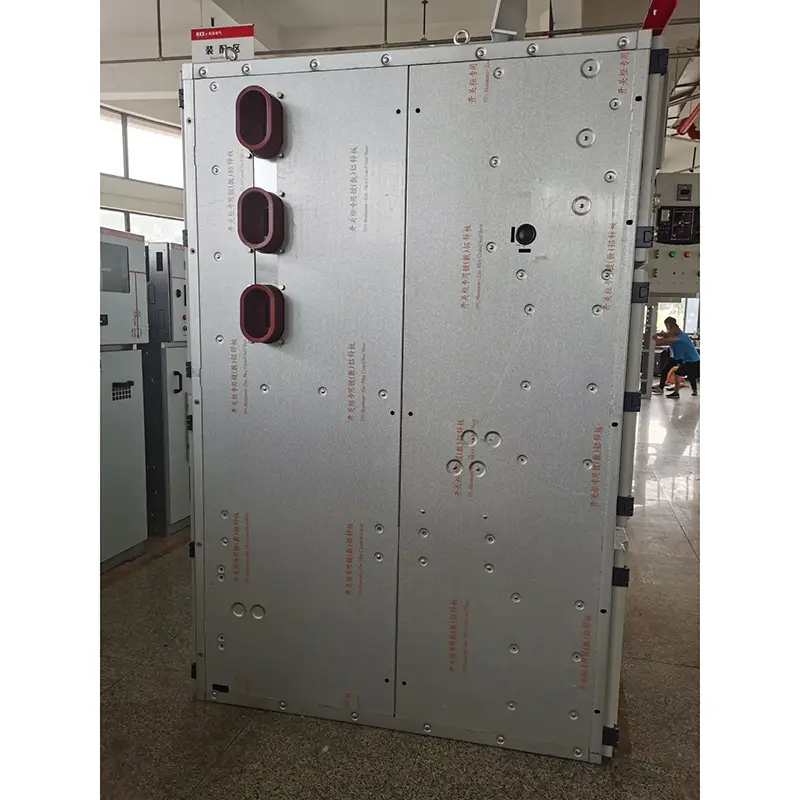

เชลล์ของอุปกรณ์สวิตช์ปิดชุดเกราะ Kyn28-24 ชุดเกราะที่ทำจากแผ่นเหล็กเคลือบอลูมิเนียม-สังกะสีนำเข้าซึ่งดำเนินการโดยเครื่องมือเครื่องซีเอ็นซีและทำโดยกระบวนการพับหลายขั้นตอน ตู้ทั้งหมดมีความแม่นยำสูงและความต้านทานการกัดกร่อนที่แข็งแกร่งและความต้านทานต่อการเกิดออกซิเดชันและเนื่องจากการใช้เทคโนโลยีการพับหลายครั้งตู้จึงมีน้ำหนักเบากว่าโดยรวมความแข็งแรงเชิงกลและความสวยงามมากกว่าตู้อุปกรณ์อื่น ๆ ที่คล้ายกัน ตู้ใช้โครงสร้างที่ประกอบขึ้นซึ่งเชื่อมต่อกันด้วยน็อตวิลโลว์และสลักเกลียวที่มีความแข็งแรงสูงเพื่อให้การประมวลผลและวงจรการผลิตสั้นลงชิ้นส่วนเป็นสากลพื้นที่พื้นมีขนาดเล็กและองค์กรการผลิตสะดวก

◆ The Handcart

โครงโครงเสื้อโค้ตทำจากแผ่นเหล็กบาง ๆ และประกอบโดยเครื่องมือเครื่องซีเอ็นซี Handcart และคณะรัฐมนตรีมีความแม่นยำในการจับคู่สูงและ Interlock เชิงกลมีความปลอดภัยเชื่อถือได้และยืดหยุ่น Handcart สามารถแบ่งออกเป็น handcart เบรกเกอร์, handcart แรงดันไฟฟ้า, handcart, handcart การวัดแสง, handcart แยก ฯลฯ handcarts ที่มีข้อกำหนดเดียวกันสามารถเปลี่ยนได้อย่างอิสระ Handcart มีตำแหน่งการตัดการเชื่อมต่อ/ทดสอบและตำแหน่งการทำงานในตู้และแต่ละตำแหน่งมีอุปกรณ์วางตำแหน่ง เพื่อให้แน่ใจว่ามีการประสานที่เชื่อถือได้ รถเข็นทุกชนิดจะถูกขับเคลื่อนและถอนตัวออกด้วยแท่งสกรูซึ่งมีน้ำหนักเบาและยืดหยุ่นในการทำงานและเหมาะสมกับบุคลากรในการปฏิบัติหน้าที่ เมื่อต้องถอดรถเข็นจากตู้ออกจากตู้ก็สามารถนำออกไปได้อย่างสะดวกสบายด้วยรถบรรทุกถ่ายโอนพิเศษสำหรับการตรวจสอบและการบำรุงรักษาที่หลากหลาย เมื่อรถเข็น handcart ถูกส่งเข้าไปในห้องเบรกเกอร์ตู้มันสามารถล็อคได้อย่างน่าเชื่อถือในตำแหน่งปิด/ทดสอบและไฟแสดงสถานะตำแหน่งตู้แสดงตำแหน่งของมัน หลังจากที่รถเข็นถูกล็อคอย่างสมบูรณ์จะสามารถเขย่ากลไกการขับเคลื่อนสกรูตะกั่วเพื่อผลักรถเข็นไปยังตำแหน่งการทำงาน เมื่อรถเข็นไปถึงตำแหน่งการทำงานแรงปฏิบัติการของด้ามจับการขับเคลื่อนจะเพิ่มขึ้นอย่างกะทันหันและไม่สามารถหมุนได้และไฟแสดงสถานะตำแหน่งที่สอดคล้องกันแสดงตำแหน่งของมัน กลไกกลไกของ Handcart สามารถตรวจสอบให้แน่ใจว่าสามารถปิดเบรกเกอร์วงจรได้เฉพาะเมื่อ Handcart อยู่ในตำแหน่งการทำงานหรือตำแหน่งทดสอบ ยิ่งไปกว่านั้นรถเข็นสามารถเคลื่อนที่ได้ก็ต่อเมื่อเบรกเกอร์อยู่ในสถานะเปิด

◆อุปกรณ์บรรเทาความดัน

อุปกรณ์บรรเทาความดันได้รับการติดตั้งเหนือห้องแฮนด์คาร์ทห้องบัสและห้องเคเบิล เมื่อเกิดความผิดพลาดในช่องและอาร์คเกิดขึ้นแรงดันอากาศภายในสวิตช์จะเพิ่มขึ้นและประตูตู้ถูกปิดโดยแหวนปิดผนึกพิเศษที่ติดตั้งที่ประตูหน้าและแผ่นโลหะบรรเทาความดันของอุปกรณ์ด้านบนจะเปิดโดยอัตโนมัติเพื่อปลดปล่อยแรงดันและก๊าซอุณหภูมิสูง

◆ปลั๊กรองที่เชื่อมต่อกับ handcart

การเชื่อมต่อที่สองระหว่างสวิตช์เกียร์และรถเข็นจะรับรู้ผ่านหน้าสัมผัสของปลั๊กรองซึ่งเชื่อมต่อกับรถเข็นผ่านท่อ telescopic ลูกฟูกไนล่อนและซ็อกเก็ตรองถูกติดตั้งที่ด้านขวาบนของรถเข็นของอุปกรณ์สวิตช์ เฉพาะเมื่อรถเข็นอยู่ในตำแหน่งทดสอบ/ปิดสามารถเสียบปลั๊กรองหรือถอดปลั๊ก ปลั๊กรองจะถูกล็อคเมื่อ Handcart เข้าสู่ตำแหน่งการทำงาน รถเข็นเบรกเกอร์ที่ติดตั้งแม่เหล็กไฟฟ้าปิดและล็อคก่อนที่ปลั๊กรองจะเชื่อมต่อกลไกการปิดของรถเข็นจะถูกล็อคด้วยแม่เหล็กไฟฟ้าและสามารถเปิดได้เท่านั้นดังนั้นจึงไม่สามารถปิดได้

◆อุปกรณ์แสดงผลที่ชาร์จ

สวิตช์สามารถติดตั้งอุปกรณ์แสดงผลสดเพื่อตรวจจับการทำงานของวงจรหลักซึ่งประกอบด้วยเซ็นเซอร์แรงดันไฟฟ้าสูงและจอแสดงผล อุปกรณ์สามารถแจ้งสถานะการชาร์จของวงจรแรงดันสูงและยังสามารถร่วมมือกับล็อคแม่เหล็กไฟฟ้าเพื่อล็อคที่จับการทำงานประตูตู้และตู้ที่อยู่ติดกันเพื่อให้บรรลุวัตถุประสงค์ในการป้องกันไม่ให้เกิดการป้องกันการยิง

◆ป้องกันการควบแน่น

เพื่อป้องกันการควบแน่นในสภาพแวดล้อมที่มีความชื้นสูงหรือการเปลี่ยนแปลงอุณหภูมิที่ดีจะมีการติดตั้งเครื่องทำความร้อนไฟฟ้าในห้องเบรกเกอร์และห้องเคเบิลตามลำดับเพื่อป้องกันอุบัติเหตุฉนวนกันความร้อนภายใต้สภาวะการทำงานด้านบน

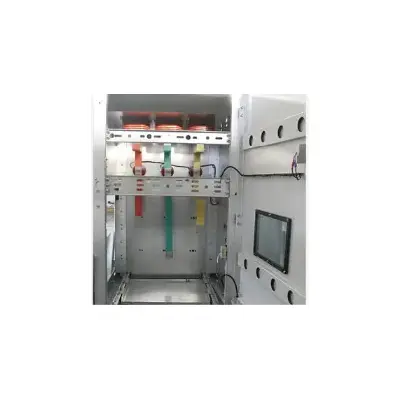

◆อุปกรณ์ต่อสายดิน

มีแถบทองแดงกราวด์ 5 × 40 มม. 2 ในห้องเคเบิลซึ่งไหลผ่านตู้ที่อยู่ติดกันและเชื่อมต่อกับตู้อย่างดีสำหรับการใช้งานส่วนประกอบที่มีสายดินโดยตรง เนื่องจากตู้ทั้งหมดถูกประคองด้วยแผ่นสังกะสีเคลือบอลูมิเนียมตู้ทั้งหมดอยู่ในสภาพที่ดี
