อุปกรณ์สวิตช์เปลี่ยนเกราะหุ้มเกราะ

●สรุป

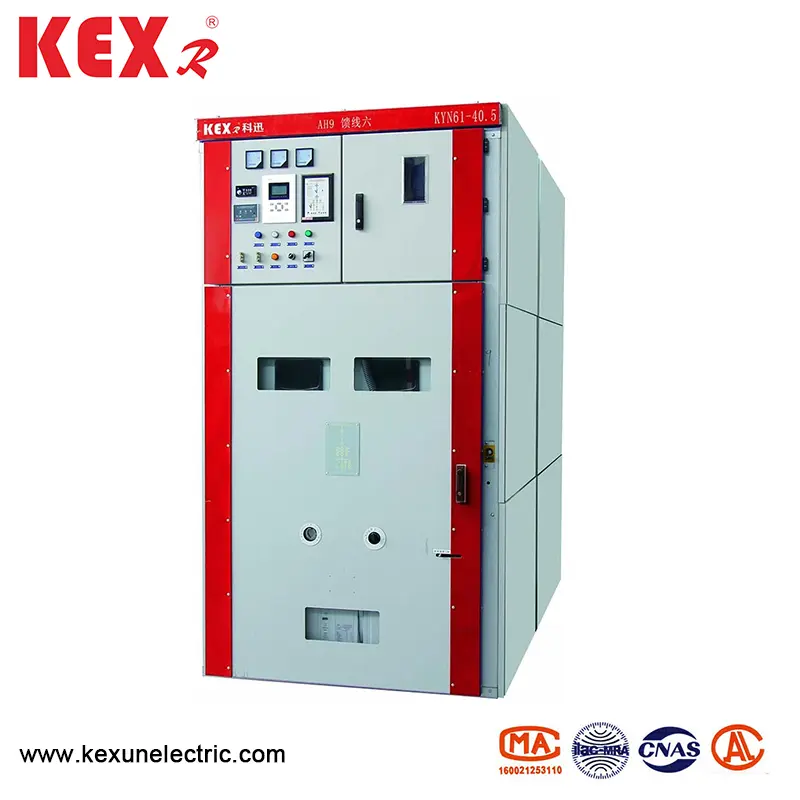

อุปกรณ์สวิตช์เปลี่ยนเกราะ KYN61-40.5 ชุดเกราะ (ต่อไปนี้เรียกว่าอุปกรณ์) เป็นอุปกรณ์กระจายสินค้าในร่มที่สมบูรณ์พร้อม AC 50Hz สามเฟสและแรงดันไฟฟ้าที่ได้รับการจัดอันดับ 40.5kV ในฐานะโรงไฟฟ้าสถานีย่อยและอุตสาหกรรมและเหมืองแร่เพื่อรับและแจกจ่ายพลังงานไฟฟ้าสามารถควบคุมปกป้องและตรวจจับวงจรและยังสามารถใช้ในสถานที่ที่มีการดำเนินงานบ่อยครั้ง อุปกรณ์สวิตช์นี้สอดคล้องกับ GB/T11022-1999, GB3906-2006 และ DL404-1997

●พารามิเตอร์ทางเทคนิคสำหรับแต่ละองค์ประกอบของอุปกรณ์สวิตช์เปลี่ยนเกราะแบบชุดเกราะแบบชุดเกราะ

◆สวิตช์สูญญากาศ

◆เบรกเกอร์สูญญากาศ

◆เครื่องจักรที่ดำเนินการในฤดูใบไม้ผลิ

●ลักษณะโครงสร้างของอุปกรณ์สวิตช์เปลี่ยนชุดเกราะ Kyn61-40.5

อุปกรณ์สวิตช์ได้รับการออกแบบตามมาตรฐานของอุปกรณ์หุ้มโลหะหุ้มเกราะใน GB3906-1991 และ IEC298 อุปกรณ์ทั้งหมดประกอบด้วยสองส่วน: อุปกรณ์และชิ้นส่วนที่วาดได้ (Handcart) โครงสร้างอุปกรณ์ประกอบและรวมกับสลักเกลียว การตกแต่งภายในของอุปกรณ์สวิตช์แบ่งออกเป็นห้องเบรกเกอร์ห้องบัสหลักห้องเคเบิลและห้องรีเลย์ห้องโดยใช้พาร์ติชันโลหะ ระดับการป้องกันของเชลล์ถึง IP3X และระดับการป้องกันระหว่างช่องคือ IP2X และสมาชิกโครงสร้างโลหะทั้งหมดมีสายดินที่น่าเชื่อถือ แต่ละช่องของระบบลูปหลักมีช่องสัญญาณปล่อยแรงดันสำหรับไอเสียอิสระ

◆เชลล์และพาร์ติชัน

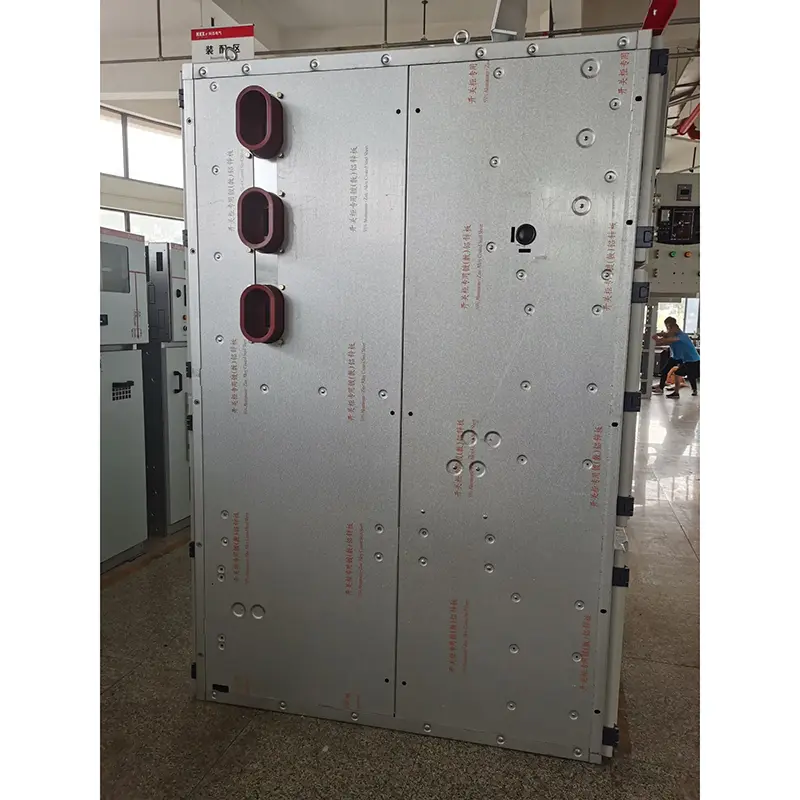

เปลือกและพาร์ติชันของอุปกรณ์สวิตช์เปลี่ยนเกราะหุ้มเกราะถูกยึดด้วยแผ่นเหล็กรีดเย็นหลังจากถูกประมวลผลและงอด้วยเครื่องมือเครื่อง CNC ดังนั้นอุปกรณ์ที่ประกอบกันสามารถมั่นใจได้ถึงความสม่ำเสมอของมิติโครงสร้าง อุปกรณ์สวิตช์เปลี่ยนเกราะหุ้มเกราะแบ่งออกเป็นห้องเบรกเกอร์ห้องบัสหลักห้องเคเบิลและห้องรีเลย์และแต่ละส่วนจะถูกคั่นด้วยพาร์ติชันโลหะที่มีสายดิน

◆ handcart

Handcart สามารถแบ่งออกเป็น handcart เบรกเกอร์, handcart แรงดันไฟฟ้า, handcart, handcart การวัดแสง, handcart แยก ฯลฯ handcart ทุกชนิดมีรูปร่างและขนาดเท่ากันและ handcarts ที่มีจุดประสงค์เดียวกันสามารถเปลี่ยนได้ Handcart มีตำแหน่งทดสอบ/แยกและตำแหน่งการทำงานในอุปกรณ์และแต่ละตำแหน่งมีอุปกรณ์เชื่อมต่อกันเพื่อให้แน่ใจว่า Handcart ไม่สามารถเคลื่อนที่ได้อย่างไม่เป็นทางการเมื่ออยู่ในสองตำแหน่งข้างต้น

◆ช่องเบรกเกอร์

แทร็กเฉพาะถูกติดตั้งในช่องเบรกเกอร์วงจรเพื่อให้ Handcart เคลื่อนย้าย เมื่อเบรกเกอร์เคลื่อนที่ระหว่างตำแหน่งทดสอบและตำแหน่งการทำงานวาล์วแยกจะเปิดหรือปิดโดยอัตโนมัติซึ่งทำให้มั่นใจได้ว่าพนักงานจะไม่สัมผัสร่างกายที่มีประจุ Handcart สามารถใช้งานได้โดยปิดประตูอุปกรณ์และตำแหน่งของรถเข็นในอุปกรณ์สามารถมองเห็นได้ผ่านหน้าต่างการสังเกตและในเวลาเดียวกันสามารถมองเห็นสัญญาณการทำงานใด ๆ บน handcart ได้

◆ห้องบัส

รถบัสหลักนำไปสู่อุปกรณ์สวิตช์เปลี่ยนเกราะแบบชุดเกราะหนึ่งไปยังอีกเครื่องหนึ่งและได้รับการแก้ไขโดยรถบัสขนาดเล็กสาขาและกล่องติดต่อคงที่และได้รับการแก้ไขด้วยแขนเสื้อบัสเมื่อข้ามแผ่นด้านข้างของอุปกรณ์ที่อยู่ติดกัน รถเมล์ทุกคันใช้ฉนวนคอมโพสิต

◆ช่องเคเบิล

PT, สวิตช์สายดิน, สายฟ้าฟางและสายเคเบิลหลายสายสามารถติดตั้งในห้องเคเบิล

◆ห้องถ่ายทอด

บอร์ดในร่มและแผงรีเลย์สามารถติดตั้งส่วนประกอบทุติยภูมิเช่นส่วนประกอบการควบคุมและการป้องกันเครื่องมือวัดแสงและการแสดงผลและตัวบ่งชี้การตรวจสอบสด

◆อุปกรณ์ประสานกัน

อุปกรณ์สวิตช์เปลี่ยนเกราะหุ้มเกราะมีอุปกรณ์เชื่อมต่อที่เชื่อถือได้ซึ่งช่วยให้มั่นใจได้อย่างมีประสิทธิภาพความปลอดภัยของผู้ประกอบการและอุปกรณ์

เมื่อสวิตช์ต่อสายดินอยู่ในตำแหน่งปิดรถเข็นสามารถย้ายจากตำแหน่งทดสอบ/แยกไปยังตำแหน่งการทำงานเท่านั้น และประตูหลังไม่สามารถเปิดได้ดังนั้นจึงป้องกันไม่ให้เข้าสู่ช่วงเวลาที่ถูกต้อง เมื่อรถเข็นถูกดึงออกจากอุปกรณ์อย่างสมบูรณ์หรือเมื่อรถเข็นอยู่ในตำแหน่งทดสอบ/แยกในอุปกรณ์และสวิตช์สายดินจะถูกเชื่อมต่อและปลดล็อคสวิตช์สายดินสามารถปิดได้ เมื่อรถเข็นอยู่ในตำแหน่งการทำงานสวิตช์สายดินจะไม่สามารถปิดได้ มันป้องกันไม่ให้สวิตช์ต่อสายดินเปิดใช้งานโดยไม่ได้ตั้งใจและป้องกันไม่ให้รถเข็นย้ายไปยังตำแหน่งการทำงานเมื่อสวิตช์สายดินอยู่ในตำแหน่งปิด เฉพาะเมื่อรถเข็นเบรกเกอร์อยู่ในตำแหน่งทดสอบ/แยกหรือตำแหน่งการทำงานสามารถใช้งานเบรกเกอร์ได้ ยิ่งไปกว่านั้นหลังจากปิดเบรกเกอร์วงจรรถเข็นไม่สามารถเคลื่อนที่ได้ซึ่งป้องกันไม่ให้โหลดสดจากการผลักและดึงเบรกเกอร์โดยไม่ได้ตั้งใจ การเชื่อมต่อไฟฟ้าสามารถติดตั้งระหว่างอุปกรณ์

◆อุปกรณ์ต่อสายดิน

ในห้องเคเบิลมีบาร์บัสกราวด์ขนาด 6 × 50 มม. 2 ซึ่งสามารถผ่านอุปกรณ์ที่อยู่ติดกันและติดต่อกับอุปกรณ์ได้ดี

●แผนการเดินสายหลัก

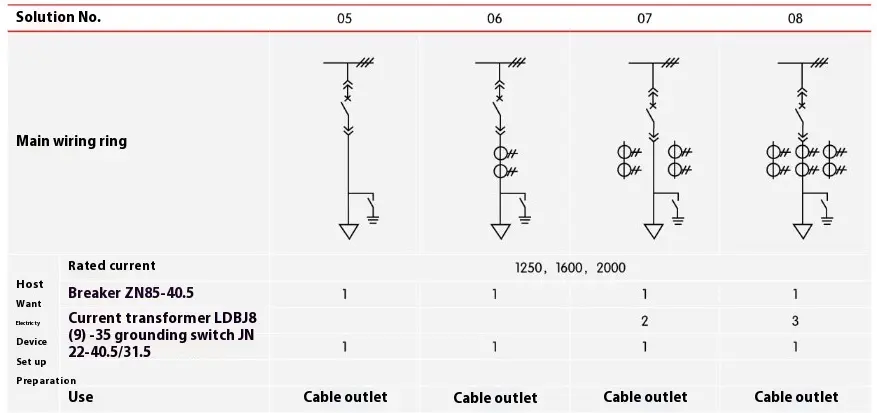

มีแผนการเดินสายหลักทั่วไปที่ใช้กันทั่วไป 27 แบบสำหรับอุปกรณ์สวิตช์เปลี่ยนเกราะซึ่งสามารถตอบสนองความต้องการของสายเคเบิลที่เข้ามาและสายขาออกค่าโสหุ้ยที่เข้ามาและสายขาออกการสื่อสารและการวัดการป้องกัน ฯลฯ หากมีรูปแบบอื่น ๆ จากแผนการที่มีอยู่โปรดปรึกษากับผู้ผลิต

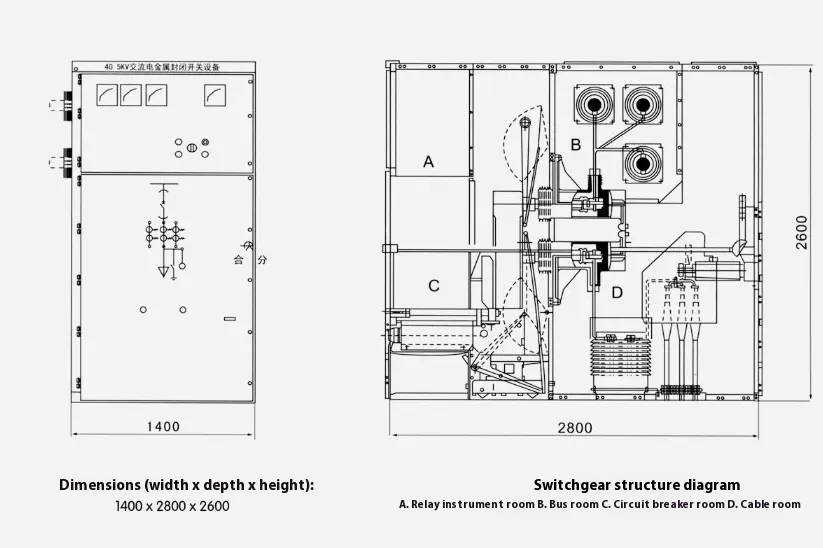

●ขนาดโครงสร้างและแผนผังแผนผังของอุปกรณ์สวิตช์เปลี่ยนเกราะหุ้มเกราะ
