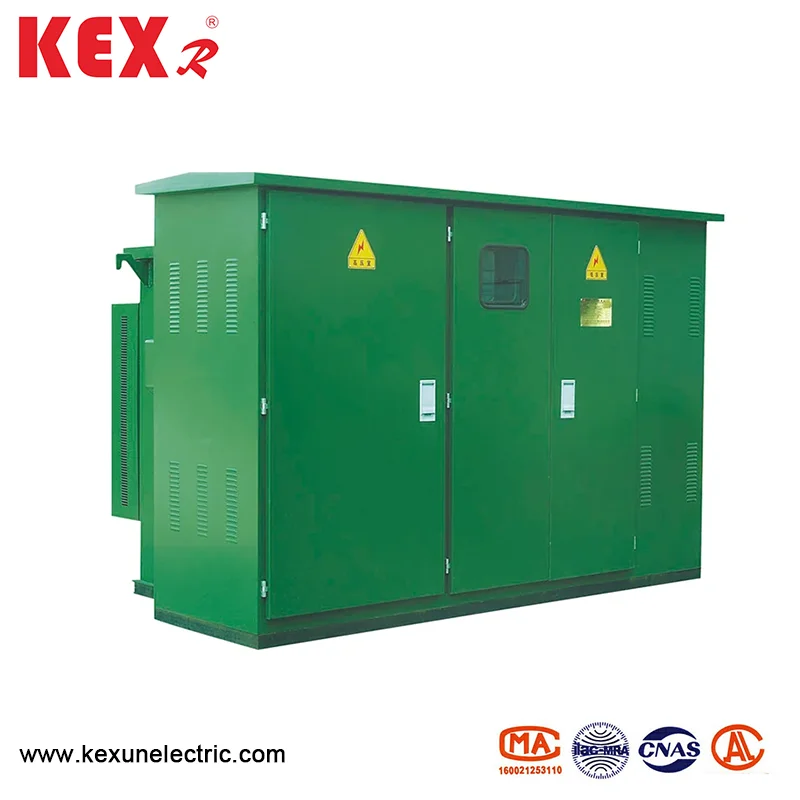

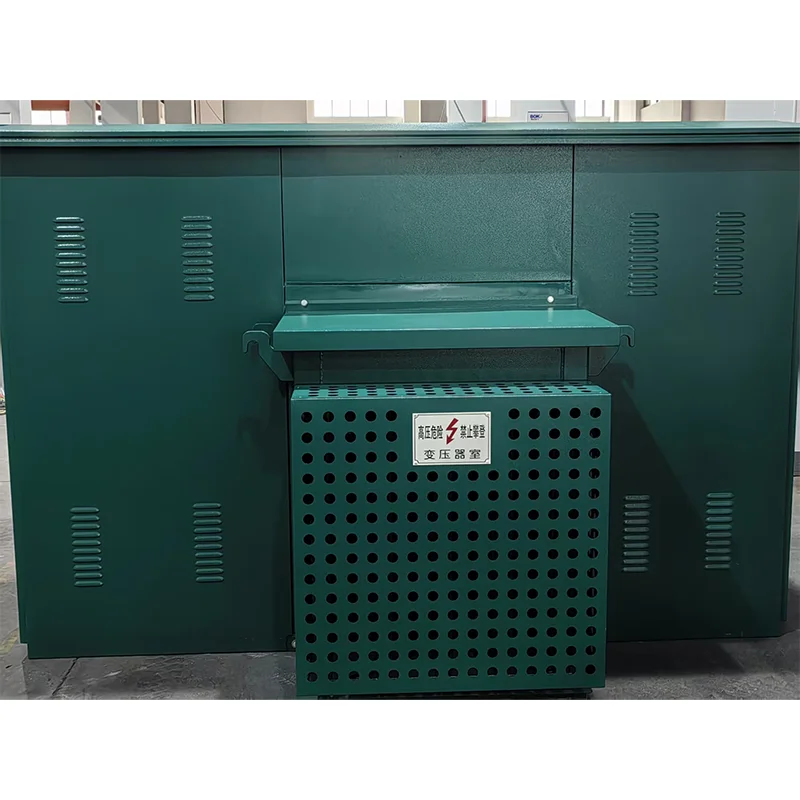

Transformer Box American ที่ติดตั้งไว้ล่วงหน้า

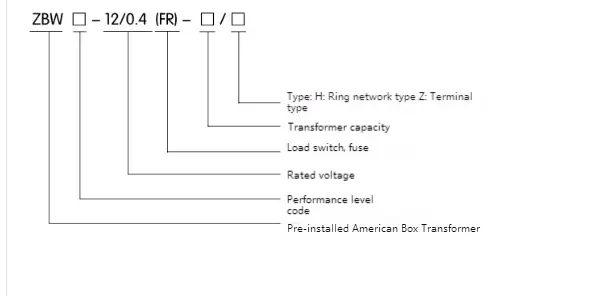

แบบจำลองและความหมาย

●สภาพแวดล้อมการใช้งาน

◆อุณหภูมิสภาพแวดล้อม: หม้อแปลงกล่องอเมริกันที่ติดตั้งไว้ล่วงหน้าควรใช้ในสภาพแวดล้อมระหว่าง -30 ~ 40 ℃℃

◆ระดับความสูง: ต่ำกว่า 4000m

◆ความเร็วลม: ต่ำกว่า 34m/s

◆ความชื้น: ความชื้นสัมพัทธ์เฉลี่ยต่อวันไม่เกิน 95%; ค่าความชื้นสัมพัทธ์รายเดือนไม่เกิน 95%

◆ระดับ shockproof: การเร่งความเร็วในแนวนอนไม่เกิน 0.4m/s²และการเร่งความเร็วในแนวตั้งไม่เกิน 0.15m/s²

◆ความเอียงการติดตั้ง: ภายใน 3 °

◆สภาพแวดล้อมการติดตั้ง: อากาศโดยรอบไม่ได้รับการปนเปื้อนอย่างเห็นได้ชัดด้วยก๊าซกัดกร่อนและติดไฟได้และไม่มีการสั่นสะเทือนอย่างรุนแรงที่ไซต์การติดตั้ง

หมายเหตุ: เมื่อสั่งซื้อหม้อแปลงกล่องอเมริกันที่ติดตั้งไว้ล่วงหน้าเกินกว่าเงื่อนไขข้างต้นคุณสามารถเจรจากับ บริษัท ของเราได้

●ตารางพารามิเตอร์ทางเทคนิค

◆หม้อแปลง

◆โหลดสวิตช์

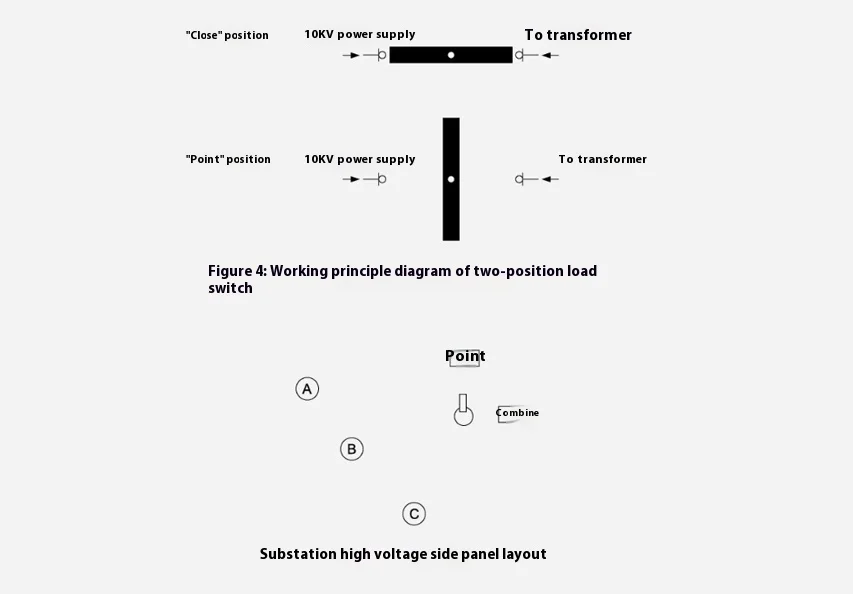

สวิตช์โหลดของหม้อแปลงกล่องอเมริกันที่ติดตั้งไว้ล่วงหน้าคือสวิตช์เชื่อมโยงแบบสามเฟสและสปริงแบบใช้น้ำมันสามเฟสและสปริง กลไกการทำงาน มันสามารถเปิดและปิดด้วยโหลดและความเร็วในการเปิดและปิดไม่มีส่วนเกี่ยวข้องกับกำลังปฏิบัติการ ประเภทคือสองสถานี, T-type สี่สถานีและ V-type สี่สถานี

◆ฟิวส์ป้องกันการสำรองข้อมูล

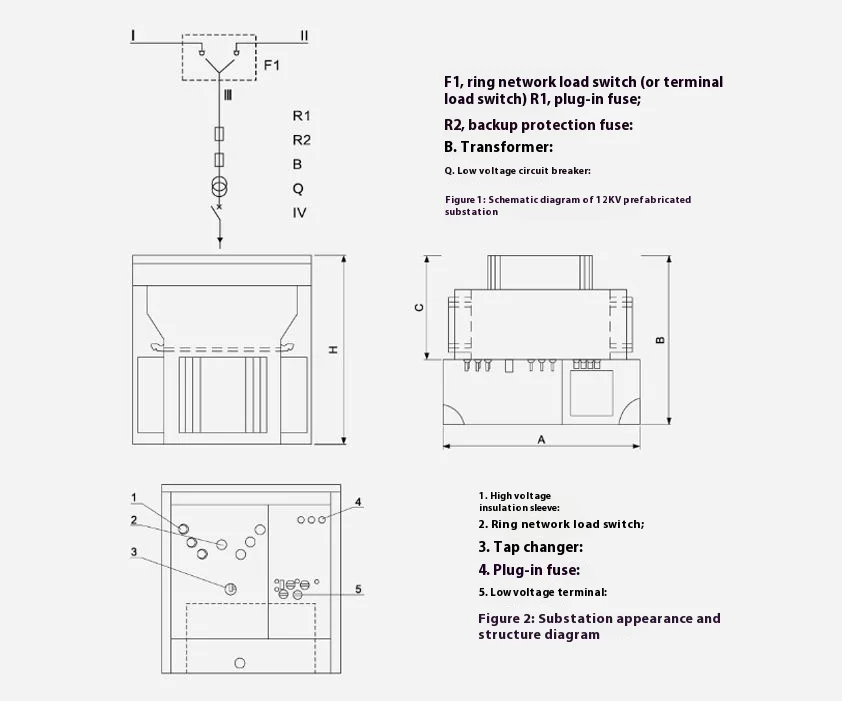

ฟิวส์ของหม้อแปลงกล่องอเมริกันที่ติดตั้งไว้ล่วงหน้านั้นเชื่อมต่อกันเป็นอนุกรมกับปลั๊กอินฟิวส์ในสาขาหม้อแปลง (ดู R1 และ R2 ในรูปที่ 2) เพื่อสร้างฟิวส์ป้องกันเต็มระยะ มันจะพัดเมื่อมีความผิดพลาดลัดวงจรภายในหม้อแปลงดังนั้นความน่าจะเป็นของการเป่าต่ำมาก มันถูกติดตั้งในถังน้ำมันตอนบนและจะต้องเปิดถังน้ำมันหากจะได้รับการปรับปรุง

◆ปลั๊กฟิวส์

1. แกนกลางของฟิวส์ของหม้อแปลง American Box ที่ติดตั้งไว้ล่วงหน้ามีสองลักษณะของอุณหภูมิและกระแสไฟฟ้านั่นคือการโอเวอร์โหลดเกิดขึ้นที่ปลายโหลดหรือละลายเมื่ออุณหภูมิสูงเกินไป ฟิวส์ปลั๊กอินและฟิวส์ป้องกันการสำรองข้อมูลถูกใช้เป็นอนุกรมซึ่งสามารถป้องกันได้ตลอดตั้งแต่หลายแอมแปร์ไปจนถึงหลายพันแอมแปร์และกระแสการแตกสูงสุดคือ 50ka

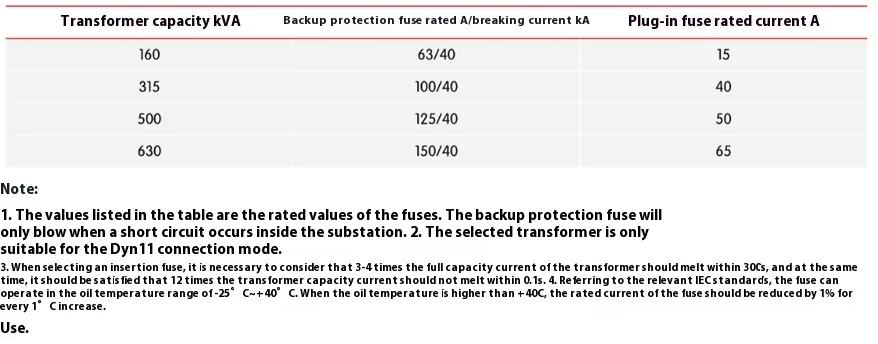

2. การจับคู่ฟิวส์สำรองและฟิวส์ปลั๊กอินที่เหมาะสมจะส่งผลโดยตรงต่อประสิทธิภาพของหม้อแปลงทั้งหมด ดูตารางต่อไปนี้สำหรับส่วนหนึ่งของแนวทางการเลือกฟิวส์ใน Transformer American Box ที่ติดตั้งไว้ล่วงหน้า 10kV สำหรับการอ้างอิง

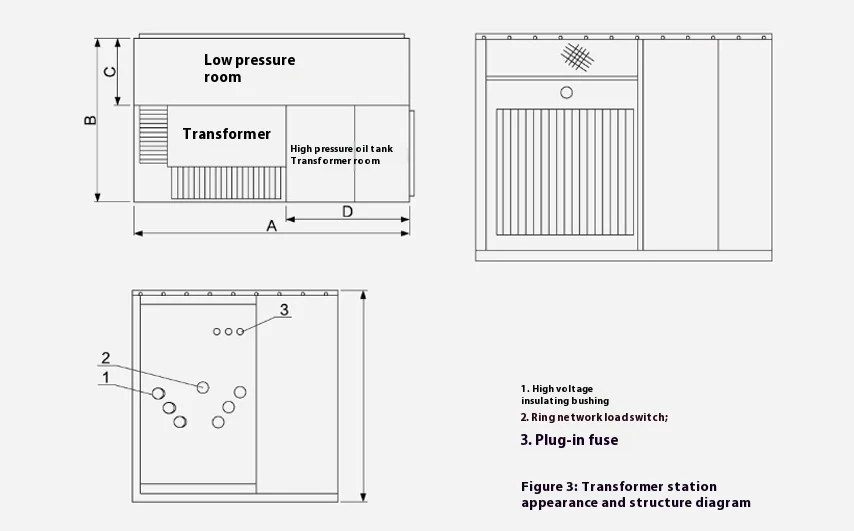

3. ฟิวส์แบบพลาจีเป็นองค์ประกอบที่สามารถแทนที่แกนฟิวส์ภายนอก เมื่อเปลี่ยนให้ดึงแหวนดึงของวาล์วระบายความดันของถังน้ำมันเชื้อเพลิงส่วนบนเพื่อปรับสมดุลความดันภายในและภายนอกถังน้ำมันเชื้อเพลิง เพื่อให้แน่ใจว่าความปลอดภัยของผู้ประกอบการและอุปกรณ์ควรเสียบปลั๊กอินฟิวส์ควรเสียบและถอดปลั๊กเมื่อไม่มีการโหลด ดังนั้นสวิตช์แรงดันไฟฟ้าต่ำควรถูกปิดก่อนเพื่อตัดโหลดเต็มที่ด้านแรงดันไฟฟ้าต่ำ จากนั้นที่จับบนที่นั่งฟิวส์ควรคลายเกลียวด้วยที่จับปฏิบัติการแล้วหมุนประมาณ 90 องศาเพื่อกำจัดการยึดเกาะระหว่างปะเก็นและผนังด้านนอก การละลายของฟิวส์ควรถูกดึงขึ้นไปอย่างเอียงไปด้านบนเป็นเวลา 70-80 มม. และควรอยู่ต่อไปไม่กี่วินาที หลังจากน้ำมันบางส่วนที่ละลายจะถูกระบายออกควรดึงออกมาเพื่อหลีกเลี่ยงหยดน้ำมันจากส่วนประกอบอื่น ๆ นอกถังน้ำมันเชื้อเพลิง เช็ดพื้นผิวของการละลายด้วยผ้าฝ้ายที่สะอาดแล้วแทนที่แกนกลาง เมื่อเปลี่ยนให้แน่ใจว่าได้ให้ความสนใจกับพารามิเตอร์ที่ระบุไว้ในแกนหลอมเหลวและพารามิเตอร์ที่แตกต่างกันไม่สามารถทดแทนได้ ดูสิ่งที่แนบมา 3 สำหรับขั้นตอนการเปลี่ยน ใส่แกนหลอมเหลวหลังจากแทนที่เข้าสู่การรองรับฟิวส์และเมื่อด้ามจับของแกนหลอมเหลวถูกหันไปยังตำแหน่งล็อคตรวจสอบให้แน่ใจว่าเครื่องซักผ้าสแตนเลสอยู่ใกล้กับการรองรับฟิวส์ จากนั้นสวิตช์แรงดันต่ำจะถูกปิดอีกครั้งและแหล่งจ่ายไฟสามารถกลับมาทำงานได้ในเวลานี้

4. เพราะหม้อแปลงกล่องอเมริกันที่ติดตั้งไว้ล่วงหน้าเป็นระบบสามเฟสไม่ว่าจะเป็นฟิวส์ป้องกันการสำรองข้อมูลหรือฟิวส์ปลั๊กอินเมื่อละลายเฟสหนึ่งเฟสการละลายสามเฟสควรเปลี่ยนโดยทั่วไป
