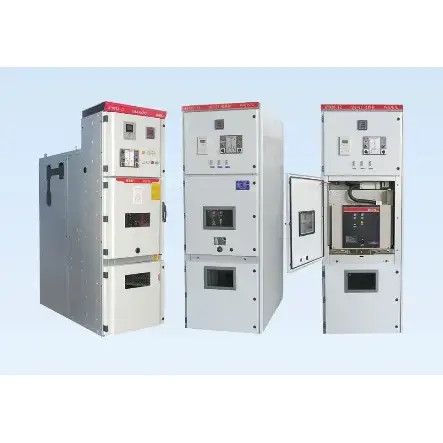

อุปกรณ์สวิตช์เปิดที่ติดตั้งเกราะโลหะ

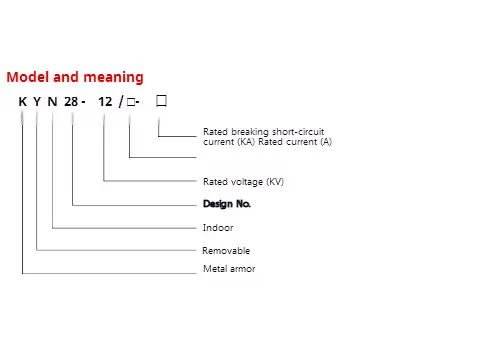

●ความหมายของแบบจำลอง

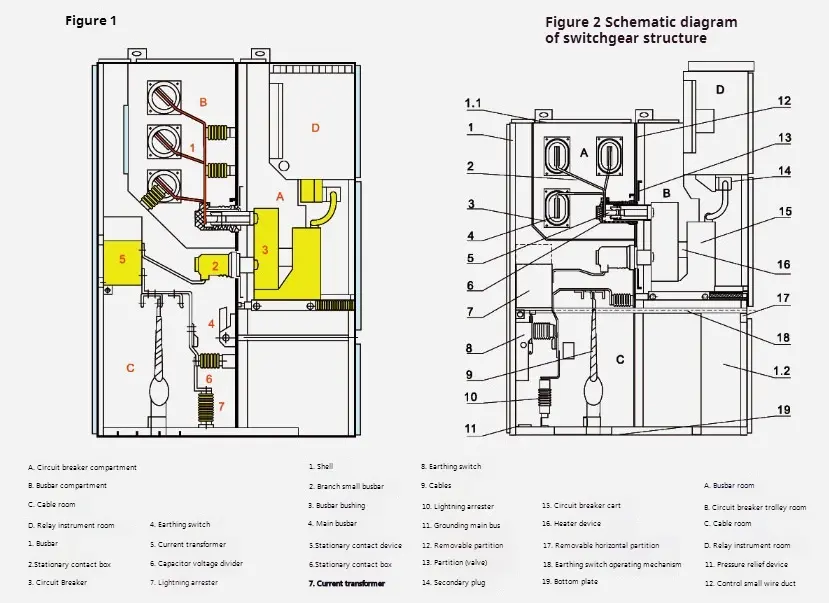

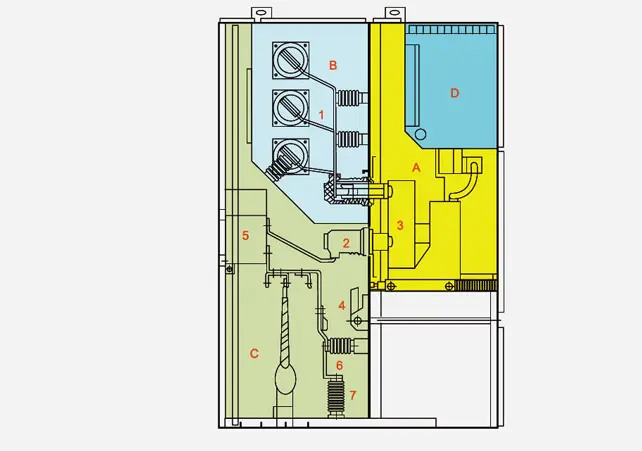

◆แผนผังไดอะแกรมของอุปกรณ์สวิตช์เปิดที่ติดตั้งโครงสร้างเกราะโลหะ

◆มาตรฐาน

KYN28-12 ประเภทอุปกรณ์สวิตช์เปิดที่ติดตั้งเกราะโลหะเป็นไปตามมาตรฐานต่อไปนี้：

1. EC-298 2.GB3906-1991 3.DLVT404-1997 4.GB/T11022-1999

อุปกรณ์สวิตช์เปิดที่ติดตั้งเกราะโลหะประกอบด้วยสองส่วน: ตู้คงที่และชิ้นส่วนที่วาดได้ (handcart สั้น ๆ ) เชลล์ของอุปกรณ์สวิตช์เปิดที่ติดตั้งเกราะโลหะและพาร์ติชันของแต่ละหน่วยการทำงานจะถูกยึดด้วยแผ่นเหล็กเคลือบอลูมิเนียม-สังกะสี ระดับการป้องกันของเชลล์ถึง IP4X และระดับการป้องกันของบอร์ดพาร์ติชันแต่ละช่องและประตูเบรกเกอร์วงจรคือ P2X เมื่อเปิด KYN28-12 ประเภทอุปกรณ์สวิตช์เปิดที่ติดตั้งเกราะโลหะสามารถติดตั้ง VS1, ZN 12V ประเภทเครื่องดูดฝุ่น Handcart Handcart และ VD4 Type Vacuum Circuit Breaker Handcart และคอนแทคเครื่องดูดฝุ่นประเภท VC ที่ผลิตโดย ABB Company ซึ่งสามารถติดตั้งเป็นตู้คู่ สามารถติดตั้งและแก้ไขข้อบกพร่องที่ด้านหน้าได้ดังนั้นจึงสามารถติดตั้งกับผนังได้ ข้อได้เปรียบที่ใหญ่ที่สุดของการติดตั้งกับผนังคือสามารถประหยัดพื้นที่พื้นได้ นอกจากนี้ยังสามารถติดตั้งได้โดยไม่ต้องมีผนังนั่นคือมันเป็นประเภทการบำรุงรักษาสองด้าน โครงร่างโครงสร้างภายในของทั้งสองนั้นไม่สอดคล้องกันและข้อได้เปรียบของมันคือการบำรุงรักษาที่สะดวก

◆เชลล์และพาร์ติชัน

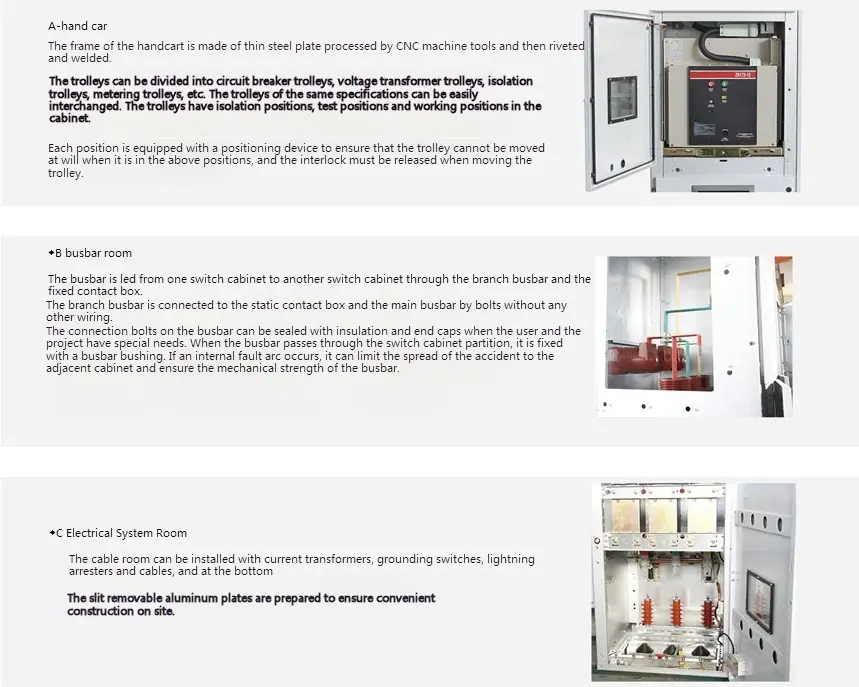

เชลล์และพาร์ติชันของอุปกรณ์สวิตช์เปิดที่ติดตั้งเกราะโลหะทำจากแผ่นเหล็กสังกะสีอลูมิเนียมคุณภาพสูงที่นำเข้ามาซึ่งจะถูกยึดหลังจากถูกงอด้วยเครื่องมือเครื่องซีเอ็นซีดังนั้นตู้สวิตช์ที่ประกอบกันสามารถรักษาขนาดได้สม่ำเสมอ มันมีความต้านทานการกัดกร่อนที่แข็งแกร่งและความต้านทานออกซิเดชันและมีความแข็งแรงเชิงกลสูงกว่าแผ่นเหล็กเดียวกัน ตู้สวิตช์แบ่งออกเป็นห้องคาร์ต (ช่องเบรกเกอร์), ห้องบัส, ห้องเคเบิลห้องเคเบิลและห้องรีเลย์ เปลือกของแต่ละหน่วยมีการต่อสายดินอย่างอิสระ

◆ภาพรวมผลิตภัณฑ์

เชลล์และพาร์ติชันของอุปกรณ์สวิตช์เปิดที่ติดตั้งเกราะโลหะทำจากแผ่นเหล็กเคลือบอลูมิเนียม-สังกะสีหรือแผ่นเหล็กซึ่งจะถูกยึดหลังจากถูกประมวลผลและงอด้วยเครื่องมือเครื่องซีเอ็นซีดังนั้นตู้สวิตช์ที่ประกอบกันสามารถรักษาขนาดความสม่ำเสมอ แผ่นเหล็กเคลือบอลูมิเนียม-สังกะสีมีผลต่อต้านการกัดกร่อนและการต่อต้านออกซิเดชั่นที่แข็งแกร่งและมีความแข็งแรงเชิงกลสูงกว่าแผ่นเหล็กเดียวกัน ตู้สวิตช์แบ่งออกเป็นห้องแฮนด์คาร์ทห้องบัสห้องเคเบิลและห้องรีเลย์ห้องโดยใช้พาร์ทิชันและเปลือกของแต่ละหน่วยมีการต่อสายดินอิสระ ประตูของตู้สวิตช์ทั้งหมดพ่นด้วยพลาสติกไฟฟ้าสถิตเพื่อให้พื้นผิวของพวกเขามีข้อดีของการต้านทานแรงกระแทกความต้านทานการกัดกร่อนและลักษณะที่สวยงาม (สามารถปรับแต่งสีได้โดยผู้ใช้)

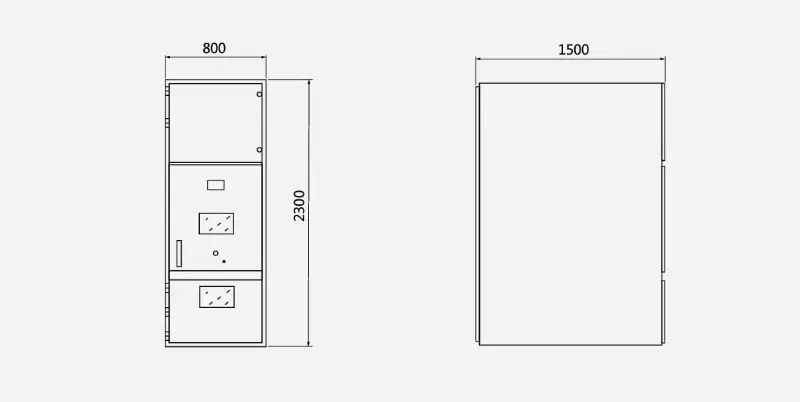

◆มิติโครงร่าง

ขนาดเค้าร่างของอุปกรณ์สวิตช์เปิดที่ติดตั้งเกราะโลหะเป็นสิ่งที่เชื่อมั่น：

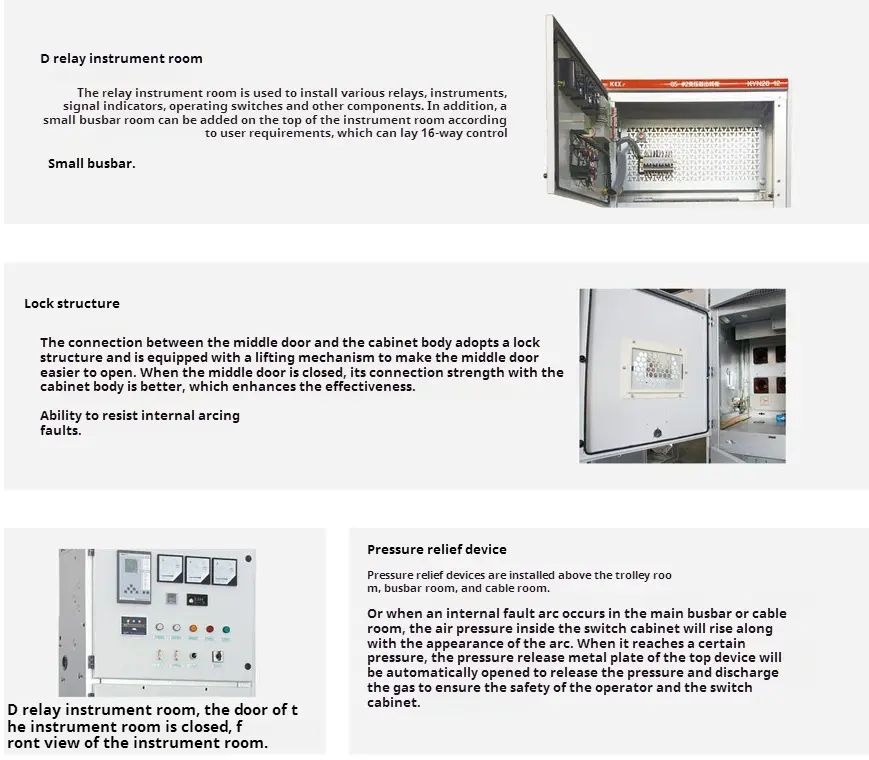

◆องค์ประกอบหลัก ๆ
