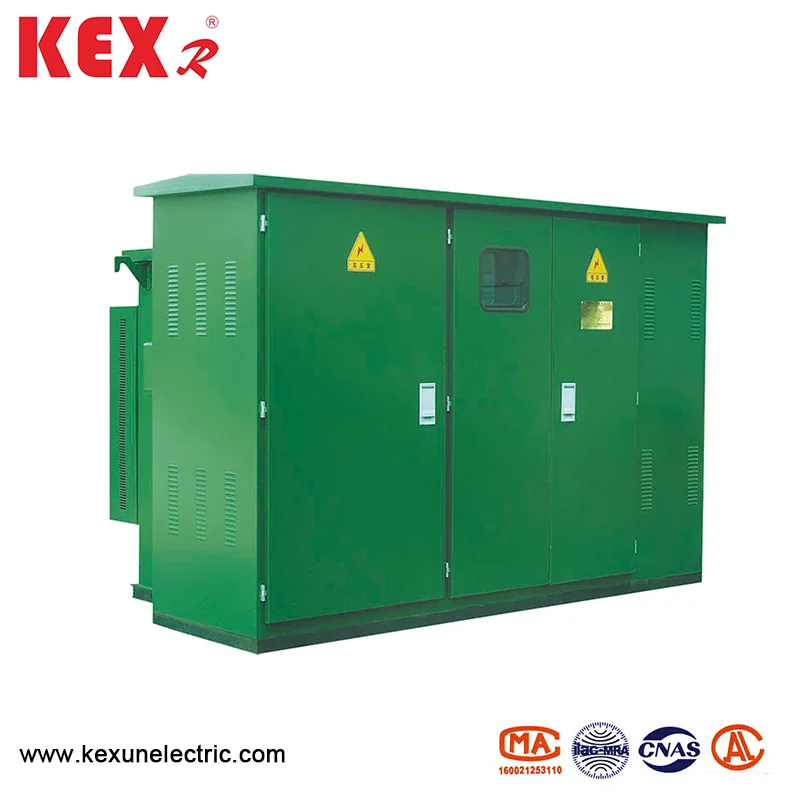

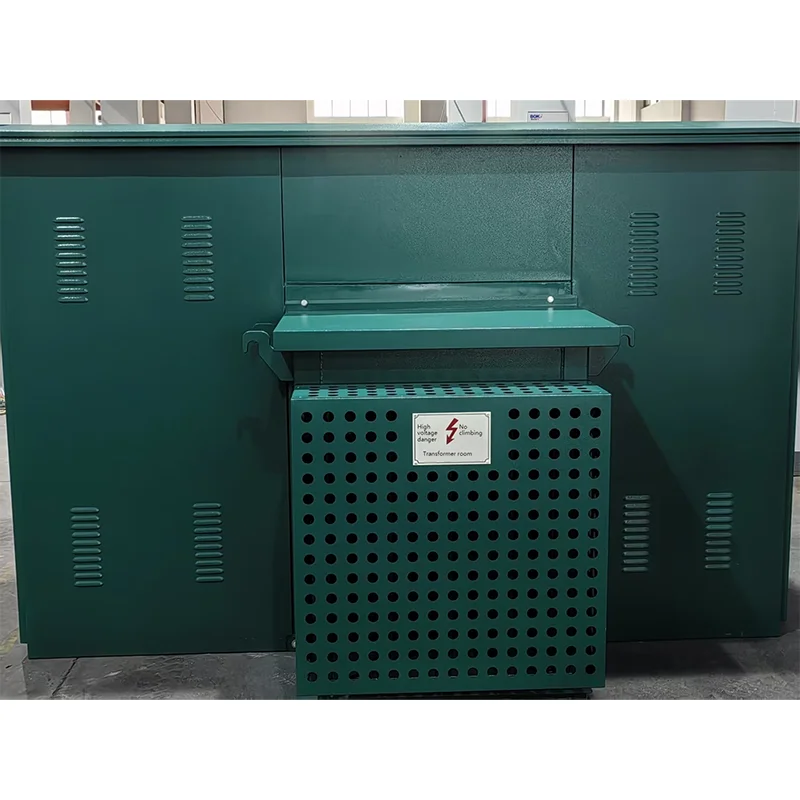

สถานีย่อยประเภทกล่องอเมริกันที่ติดตั้งไว้ล่วงหน้า

●ลักษณะโครงสร้างผลิตภัณฑ์

◆สถานีย่อยประเภทกล่อง ZBW-12 ที่ติดตั้งอยู่ล่วงหน้าของ ZBW-12 มีโครงสร้างขนาดกะทัดรัดและปริมาตรขนาดเล็กซึ่งมีเพียงประมาณ 1/3 ~ 1.5 ของหม้อแปลงกล่องยุโรปในประเทศที่มีความจุเท่ากันดังนั้นจึงช่วยลดพื้นที่พื้นได้อย่างมาก

◆สถานีย่อยใช้โครงสร้างที่ปิดสนิทและมีฉนวนอย่างเต็มที่โดยไม่มีระยะห่างฉนวนและปกป้องความปลอดภัยส่วนบุคคลได้อย่างน่าเชื่อถือ

◆การเดินสายแรงดันสูงสามารถใช้สำหรับทั้งเครือข่ายวงแหวนและเทอร์มินัลด้วยโหมดแหล่งจ่ายไฟที่ยืดหยุ่นและความน่าเชื่อถือสูง

◆ประสิทธิภาพของหม้อแปลงที่ยอดเยี่ยม: การสูญเสียต่ำ, เสียงรบกวนต่ำและการเพิ่มขึ้นของอุณหภูมิต่ำ; ความสามารถในการโอเวอร์โหลดที่แข็งแกร่งความต้านทานการลัดวงจรและความต้านทานต่อแรงกระแทก

◆เป็นไปตามข้อกำหนดการป้อนแรงดันไฟฟ้าต่ำทุกชนิดซึ่งสามารถเลือกได้ตามโครงการหรือออกแบบด้วยตัวเอง

●ตารางพารามิเตอร์ทางเทคนิค

●ฟิวส์

ด้านแรงดันไฟฟ้าสูงของสถานีย่อยประเภทกล่องอเมริกันที่ติดตั้งไว้ล่วงหน้านั้นได้รับการป้องกันอย่างเต็มรูปแบบโดยการเชื่อมต่อแบบซีรีส์ของฟิวส์ป้องกันการสำรองข้อมูลและฟิวส์ปลั๊กอินซึ่งเป็นเรื่องง่ายในหลักการประหยัดและเชื่อถือได้ ฟิวส์ป้องกันการสำรองข้อมูลเป็นฟิวส์ที่มีแรงดันไฟฟ้าสูงที่ใช้น้ำมันไฟฟ้าแรงที่มีความสามารถในการแตกหักขนาดใหญ่ เฉพาะเมื่อหม้อแปลงล้มเหลวภายในฟิวส์ปลั๊กอินจะติดตั้งฟิวส์ที่ไวต่อคู่ซึ่งสามารถให้การป้องกันปัจจุบันและอุณหภูมิเป็นสองเท่า หลังจากการเป่าฟิวส์คู่ที่ไวต่อการเป่าแกนฟิวส์สามารถแทนที่ได้อย่างง่ายดายบนไซต์

●ลำดับโครงสร้างและการทำงาน

1. เค้าโครง

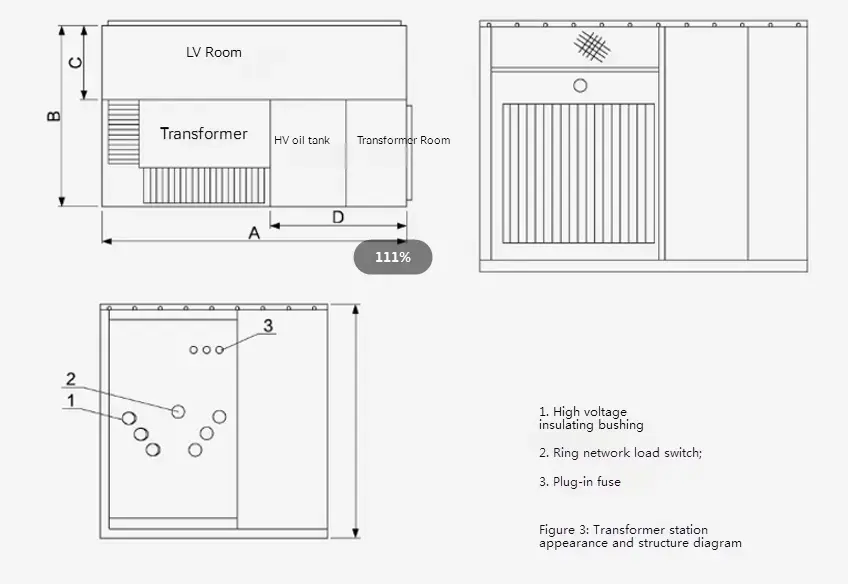

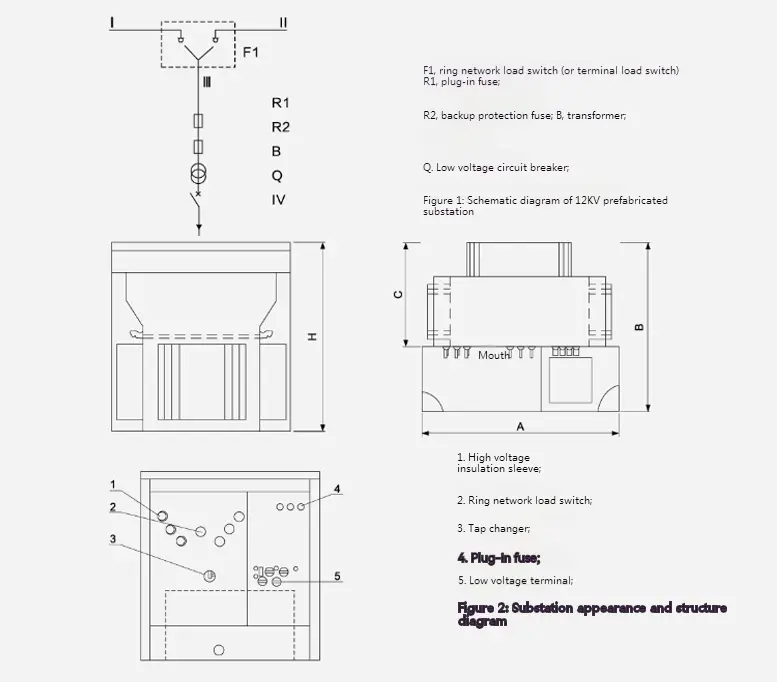

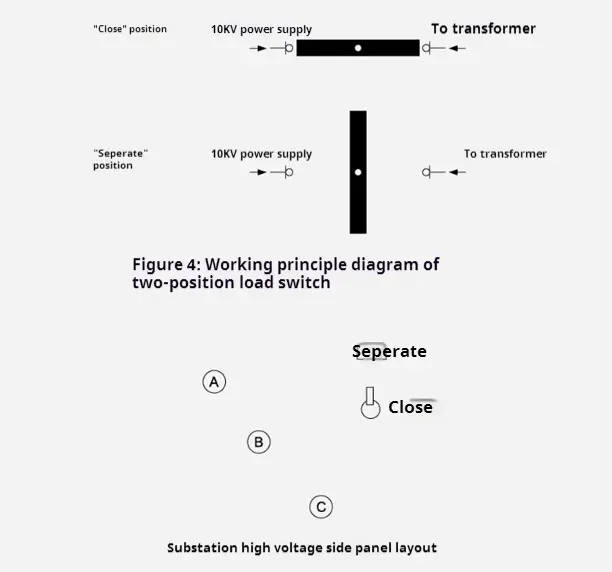

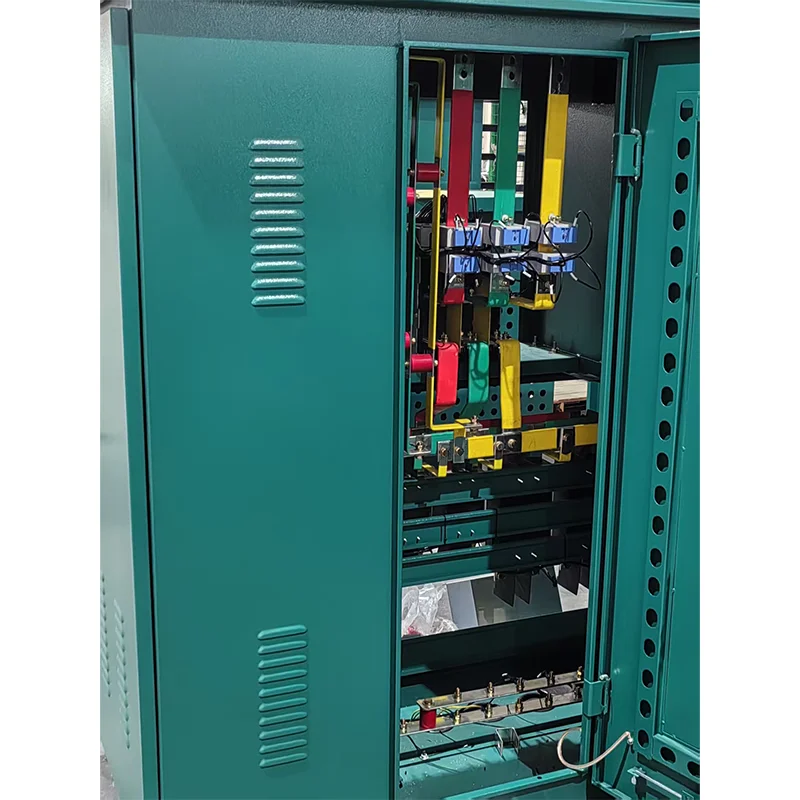

สำหรับรูปร่างและโครงสร้างของ 10kV ZBW-12 ที่ติดตั้งไว้ล่วงหน้าของ Substation Box Type Type Type ดูรูปที่ 2 และรูปที่ 3 ถังน้ำมันแบ่งออกเป็นสองส่วน: ส่วนบนเป็นถังน้ำมันแรงดันสูงและส่วนล่างคือถังน้ำมันหม้อแปลง ทั้งสองส่วนเชื่อมต่อด้วยไฟฟ้าเท่านั้น แต่น้ำมันถูกปิดกั้น แผนผังไดอะแกรมแสดงในรูปที่ 1 ซึ่งบรรทัด "I" และ "I" เป็นตัวป้อนเครือข่ายลูปสาขา "ll" เป็นสาขาหม้อแปลงและ "V" เป็นเอาต์พุตแรงดันต่ำ สถานีย่อยสามารถใช้ในทั้งระบบแหล่งจ่ายไฟเครือข่ายแหวนและระบบเทอร์มินัลและการแปลงนั้นสะดวกมาก ฟีดของบรรทัดและสาขา "Lⅲ" ถูกสลับด้วยสวิตช์โหลดของเครือข่ายวงแหวน ในเวลาเดียวกันเทอร์มินัลที่เข้ามาของด้านแรงดันไฟฟ้าสูงของหม้อแปลงมาพร้อมกับฟิวส์ป้องกันการสำรองข้อมูลและฟิวส์ปลั๊กอินเพื่อป้องกันความผิดพลาดของการลัดวงจร ในเวลาเดียวกันสามารถติดตั้งอุปกรณ์แสดงผลแรงดันไฟฟ้าสูงและตัวจับสายฟ้าได้ ปลายแรงดันต่ำของหม้อแปลงจะถูกส่งออกหลังจากผ่านมิเตอร์และเบรกเกอร์วงจรแรงดันต่ำ

ขนาดและน้ำหนัก

2. หม้อแปลง

KexR ที่ติดตั้งไว้ล่วงหน้าของ American Box Substation ใช้น้ำมัน S9 และ S11 ซีรี่ส์ใหม่หม้อแปลงน้ำท่วมที่ถูกน้ำท่วมมีข้อดีของการสูญเสียที่ไม่มีโหลดต่ำการเพิ่มขึ้นของอุณหภูมิต่ำเสียงรบกวนต่ำและความสูงต่ำ การสูญเสียที่ไม่มีโหลดและการสูญเสียโหลดของหม้อแปลงต่ำกว่าของหม้อแปลง S9 ดั้งเดิมถึงระดับสูงในประเทศในปัจจุบัน หม้อแปลงเป็นโครงสร้างที่ปิดผนึกอย่างเต็มที่ซึ่งแยกมลพิษทางอากาศและการย่อยสลายของฉนวนที่เกิดจากความชื้น เบาะอากาศ 40-90 มม. ถูกทิ้งไว้ที่ด้านบนของถังน้ำมันซึ่งสามารถเล่นบทบาทของการกระจายความร้อนและการระบายความร้อนพร้อมกับรอยต่อของเปลือกน้ำมันและสามารถลดแรงดันภายในได้อย่างมีประสิทธิภาพ

ขนาดและน้ำหนัก

3. ฟิวส์ป้องกันการสำรองข้อมูล

มันเชื่อมต่อเป็นอนุกรมกับปลั๊กอินฟิวส์ในสาขาหม้อแปลง (ดู R1 และ R2 ในรูปที่ 2) เพื่อสร้างฟิวส์ป้องกันแบบเต็มช่วง มันจะพัดเมื่อมีความผิดพลาดลัดวงจรภายในสถานีย่อยดังนั้นความน่าจะเป็นของการเป่าต่ำมาก มันถูกติดตั้งในถังน้ำมันตอนบนและจะต้องเปิดถังน้ำมันหากจะได้รับการปรับปรุง

4. ปลั๊กอินฟิวส์

◆แกนละลายของมันมีความไวสองเท่า (อุณหภูมิและกระแสไฟฟ้า) นั่นคือมันจะละลายเมื่อด้านโหลดล้มเหลว (โอเวอร์โหลดหรืออุณหภูมิมากเกินไป) ฟิวส์ปลั๊กอินและฟิวส์ป้องกันการสำรองข้อมูลถูกนำมาใช้เป็นอนุกรมซึ่งสามารถป้องกันช่วงทั้งหมดจากกระแสไฟฟ้าขนาดเล็ก (หลายครั้งใน) ไปจนถึงกระแสไฟฟ้าขนาดใหญ่ (หลายสิบกิโลกรัม) และกระแสการแตกสูงสุดคือ 50ka

◆การจับคู่ฟิวส์สำรองและฟิวส์ปลั๊กอินที่สมเหตุสมผลส่งผลโดยตรงต่อประสิทธิภาพของสถานีย่อยทั้งหมด ดูตารางต่อไปนี้สำหรับส่วนหนึ่งของแนวทางการเลือกฟิวส์ในสถานีย่อยประเภทกล่องแบบอเมริกันที่ติดตั้งไว้ล่วงหน้า 10kV สำหรับการอ้างอิงเท่านั้น หมายเหตุ: มันไม่เหมาะสำหรับสถานีย่อยประเภทอื่น

●เค้าร่างมิติของสถานีย่อยประเภทกล่องอเมริกันที่ติดตั้งไว้ล่วงหน้า
