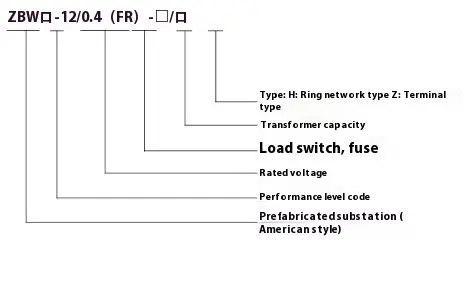

ตู้ประเภทกล่องอเมริกันที่ติดตั้งไว้ล่วงหน้า

●ข้อดีของผลิตภัณฑ์

1. ตู้ประเภทกล่องอเมริกันที่ติดตั้งไว้ล่วงหน้ามีโครงสร้างขนาดกะทัดรัดและมาตรฐานพื้นที่พื้นขนาดเล็กน้อยกว่าประเภทยุโรปที่มีความจุเท่ากัน

2. ปิดผนึกโครงสร้างฉนวนความปลอดภัยที่แข็งแกร่ง

3. ตู้ประเภทกล่องอเมริกันที่ติดตั้งไว้ล่วงหน้าใช้หม้อแปลงที่มีการสูญเสียต่ำเสียงรบกวนต่ำการเพิ่มขึ้นของอุณหภูมิต่ำความสามารถในการโอเวอร์โหลดที่แข็งแกร่งความต้านทานการลัดวงจรและความต้านทานแรงกระแทกที่แข็งแกร่งทำให้มั่นใจได้ว่าประสิทธิภาพสูงของผลิตภัณฑ์

4. ยอมรับโซลูชั่นต่าง ๆ เพื่อตอบสนองความต้องการที่กำหนดเองของลูกค้าและจัดการกับสถานการณ์การใช้งานที่แตกต่างกัน

●โครงสร้างของตู้

◆เค้าโครงโดยรวม

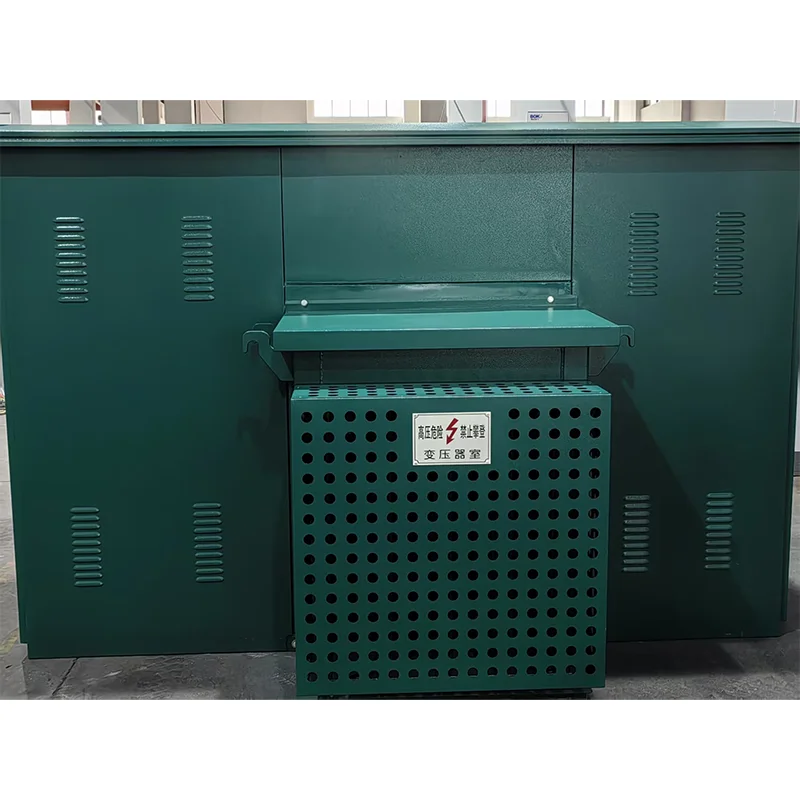

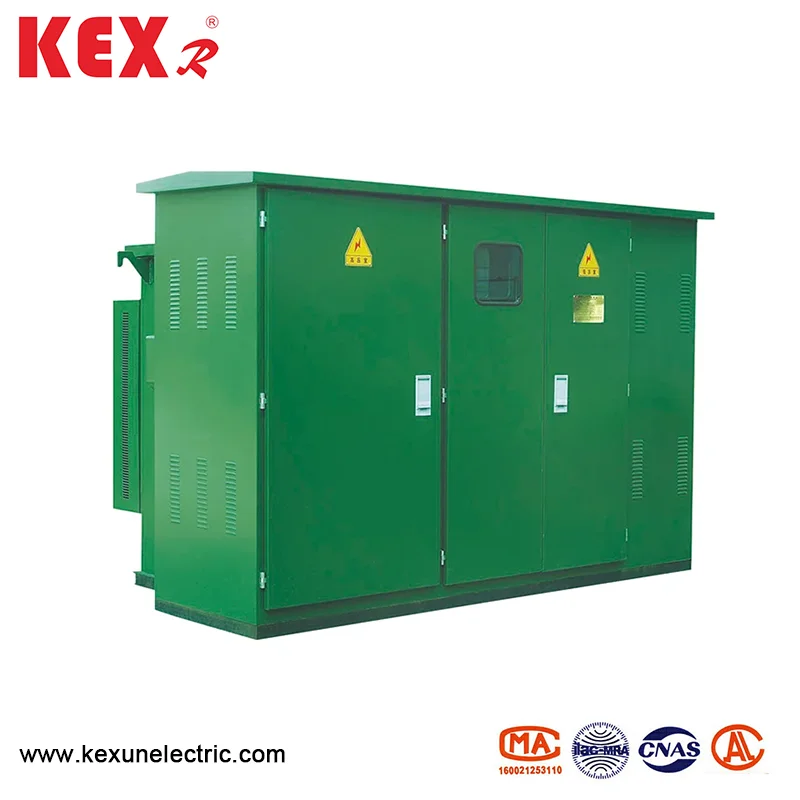

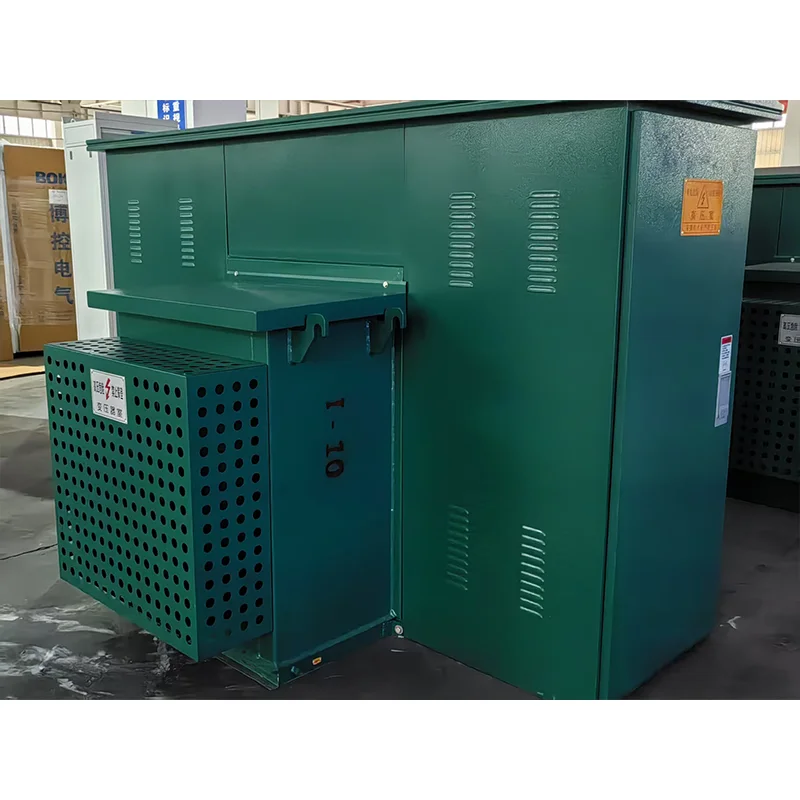

ลักษณะที่ปรากฏและโครงสร้างของตู้ประเภทกล่องอเมริกันที่ติดตั้งไว้ล่วงหน้า 10kV แสดงในรูปที่ 2 และ 3 ถังน้ำมันแบ่งออกเป็นสองส่วนส่วนบนคือถังน้ำมันแรงดันสูงและส่วนล่างคือถังน้ำมันหม้อแปลง ทั้งสองส่วนเชื่อมต่อด้วยไฟฟ้าเท่านั้นและน้ำมันถูกบล็อก แผนผังไดอะแกรมแสดงในรูปที่ 1 ซึ่งบรรทัด "I" และ "I" เป็นตัวป้อนเครือข่ายลูปสาขา "ll" เป็นสาขาหม้อแปลงและ "V" เป็นเอาต์พุตแรงดันต่ำ ตู้สามารถใช้ในทั้งระบบแหล่งจ่ายไฟเครือข่ายแหวนและระบบเทอร์มินัลและการแปลงนั้นสะดวกมาก ฟีดของบรรทัดและสาขา "Lⅲ" ถูกสลับด้วยสวิตช์โหลดของเครือข่ายวงแหวน ในเวลาเดียวกันเทอร์มินัลที่เข้ามาของด้านแรงดันไฟฟ้าสูงของหม้อแปลงมาพร้อมกับฟิวส์ป้องกันการสำรองข้อมูลและฟิวส์ปลั๊กอินเพื่อป้องกันความผิดพลาดของการลัดวงจรและเกินพิกัดและการป้องกันอุณหภูมิของสาขา ในเวลาเดียวกันสามารถติดตั้งอุปกรณ์แสดงผลแรงดันไฟฟ้าสูงและตัวจับสายฟ้าได้ ปลายแรงดันต่ำของหม้อแปลงจะถูกส่งออกหลังจากผ่านมิเตอร์และเบรกเกอร์วงจรแรงดันต่ำ

◆หม้อแปลง

ตู้ประเภทกล่องอเมริกันที่ติดตั้งไว้ล่วงหน้าใช้หม้อแปลงน้ำมันที่ใช้น้ำมันสามเฟสซีรีย์ S11 ที่มีการสูญเสียต่ำการเพิ่มขึ้นของอุณหภูมิต่ำและเสียงรบกวนต่ำจะถูกนำมาใช้ โครงสร้างที่ปิดผนึกอย่างเต็มที่จะแยกมลพิษทางอากาศและการเสื่อมสภาพของฉนวนที่เกิดจากความชื้น แผ่นลูกฟูกของเปลือกน้ำมันมีฟังก์ชั่นของการกระจายความร้อนและการระบายความร้อนและลดความดันภายในได้อย่างมีประสิทธิภาพ

◆สวิตช์โหลดเทอร์มินัลสองสถานี

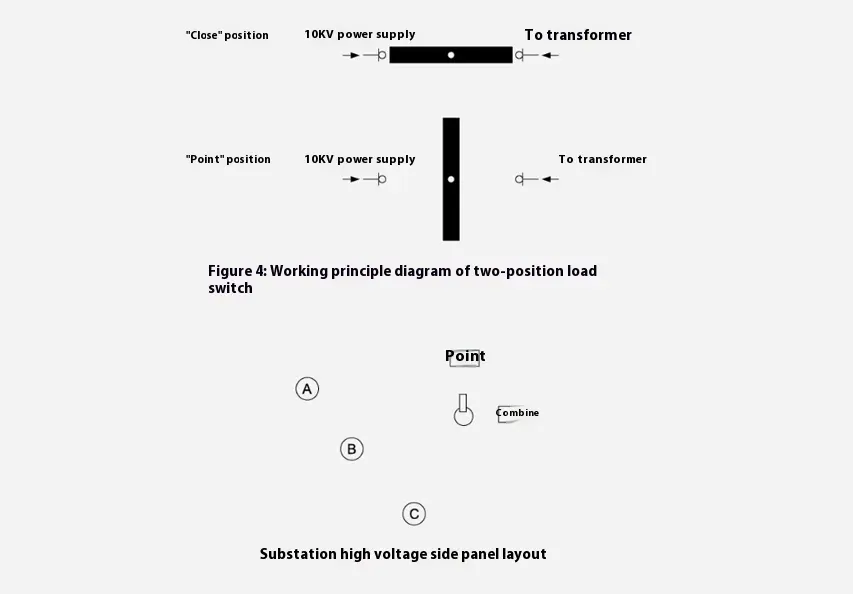

แผนภาพโครงสร้างของมันแสดงในรูปที่ 4 ซึ่ง "ฉัน" เชื่อมต่อกับเทอร์มินัลขาเข้าแรงดันสูง ในระหว่างการดำเนินการผู้ใช้จะแทรกที่จับปฏิบัติการพิเศษลงในเพลาหมุนของสวิตช์โหลดและหมุน 90 องศาทวนเข็มนาฬิกาและสวิตช์โหลดจะเปลี่ยนเป็นตำแหน่ง "ปิด" สวิตช์โหลดเทอร์มินัลจะตัดสาขาของหม้อแปลงในโหมดแหล่งจ่ายไฟเทอร์มินัลหรือทำงานเมื่อเปลี่ยนแกนฟิวส์ปลั๊กอินดังนั้นสวิตช์โหลดเชิงลบเทอร์มินัลมีเพียงสองตำแหน่งของ OFF และ ON และแรงปฏิบัติการก็มีขนาดเล็กเนื่องจากขนาดเล็ก เพื่อลดมลพิษทางน้ำมันในถังน้ำมันขอแนะนำให้ผู้ใช้ปิดสวิตช์แรงดันไฟฟ้าต่ำก่อนที่จะใช้งานสวิตช์โหลดเพื่อลดภาระด้านแรงดัน

◆ฟิวส์ป้องกัน

ฟิวส์การป้องกันของตู้ประเภทกล่องอเมริกันที่ติดตั้งไว้ล่วงหน้าเชื่อมต่อกันเป็นอนุกรมพร้อมกับปลั๊กอินฟิวส์ในสาขาหม้อแปลง (ดู R1 และ R2 ในรูปที่ 2) เพื่อสร้างฟิวส์ป้องกันเต็มระยะ มันจะพัดเมื่อมีข้อผิดพลาดลัดวงจรภายในตู้ดังนั้นความน่าจะเป็นของการเป่าต่ำมาก มันถูกติดตั้งในถังน้ำมันตอนบนและจะต้องเปิดถังน้ำมันหากจะได้รับการปรับปรุง

◆แทรกชนิดฟิวส์

แกนละลายของมันมีความไวสองเท่า (อุณหภูมิและกระแสไฟฟ้า) นั่นคือมันจะละลายเมื่อด้านโหลดล้มเหลว (โอเวอร์โหลดหรืออุณหภูมิมากเกินไป) ฟิวส์ปลั๊กอินและฟิวส์ป้องกันการสำรองข้อมูลถูกนำมาใช้เป็นอนุกรมซึ่งสามารถป้องกันช่วงทั้งหมดจากกระแสไฟฟ้าขนาดเล็ก (หลายครั้งใน) ไปจนถึงกระแสไฟฟ้าขนาดใหญ่ (หลายสิบกิโลกรัม) และกระแสการแตกสูงสุดคือ 50ka

บันทึก:

1. ทั้งหมดที่ระบุไว้ในตารางคือการจัดอันดับของฟิวส์ ฟิวส์ป้องกันการสำรองข้อมูลจะถูกเป่าเฉพาะเมื่อมีข้อผิดพลาดของลัดวงจรภายในตู้ประเภทกล่องอเมริกันที่ติดตั้งไว้ล่วงหน้า

2. หม้อแปลงที่เลือกนั้นเหมาะสำหรับโหมดการเชื่อมต่อของ DYN11 เท่านั้น

3. เมื่อเลือกฟิวส์แทรกควรพิจารณาว่า 3-4 เท่ากระแสความจุเต็มของหม้อแปลงควรจะละลายภายใน 300s และในเวลาเดียวกันก็ควรจะพึงพอใจว่า 12 เท่าของความจุในปัจจุบันของหม้อแปลงไม่ควรละลายเมื่อใช้ 0.1s

4. ตามมาตรฐาน IEC ฟิวส์สามารถทำงานในช่วงการเมือง -25 ℃ ~+40 ℃ เมื่ออุณหภูมิน้ำมันสูงกว่า +40 ℃กระแสฟิวส์ที่จัดอันดับควรลดลง 1% สำหรับทุก ๆ 1 ℃เพิ่มขึ้น

◆ประเภทข้อศอกและหัวสายเคเบิล "T"

สายไฟสูงและสายขาออกของ 12kV ที่ติดตั้งไว้ล่วงหน้ากล่องอเมริกันประเภท Cabine ใช้สายเคเบิลที่เข้ามาและสายขาออกและแหล่งจ่ายไฟแรงดันสูงจะถูกนำออกจากถังน้ำมัน เพื่ออำนวยความสะดวกในการทดสอบการทดสอบของโรงงานและการยอมรับการยอมรับของผู้ใช้ปลอกหุ้มฉนวนตัวเองมีความสามารถในการทนต่อความถี่พลังงาน 10kV ทนต่อแรงดันไฟฟ้าและแรงกระตุ้นสายฟ้าทนต่อแรงดันไฟฟ้า ก่อนที่จะติดตั้งหัวสายเคเบิลจำเป็นต้องรู้ว่าผู้ใช้ต้องการตัวจับสายฟ้าหรือไม่ หากจำเป็นชุดแขนฉนวนหนึ่งชุดที่เส้นขาเข้าและขาออกของลูปจะใช้ประเภทสองครั้งและชุดอื่น ๆ ใช้ประเภทผ่านเดียว

เลือกหัวสายเคเบิลข้อศอกหรือรูปตัว T ที่ตรงกับส่วนสายเคเบิลทำความสะอาดพื้นผิวด้านในและด้านนอกและพื้นผิวของแขนหุ้มฉนวนกับเอทานอลที่ปราศจากน้ำใช้จาระบีซิลิโคนสูญญากาศ 7501 ตัวบนพื้นผิวแขนเสื้อและติดตั้งตามข้อกำหนดการติดตั้งพิเศษของพื้นที่ทำงานเคเบิล ที่ปลายอีกด้านหนึ่งของแขนฉนวนสองชั้นให้ติดตั้ง Arrester สังกะสีออกไซด์ที่ปิดสนิทเป็นพิเศษในลักษณะเดียวกัน ดูคำแนะนำสำหรับการติดตั้งหัวสายเคเบิล

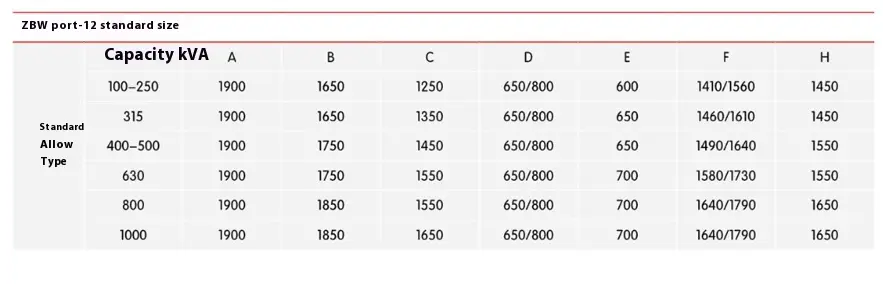

●ขนาดของตู้ประเภทกล่องอเมริกันที่ติดตั้งไว้ล่วงหน้า
