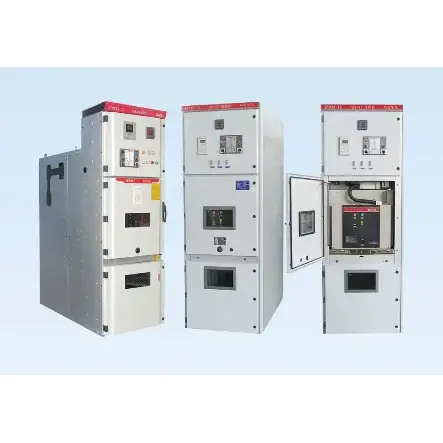

ชุดที่สมบูรณ์แรงดันสูง

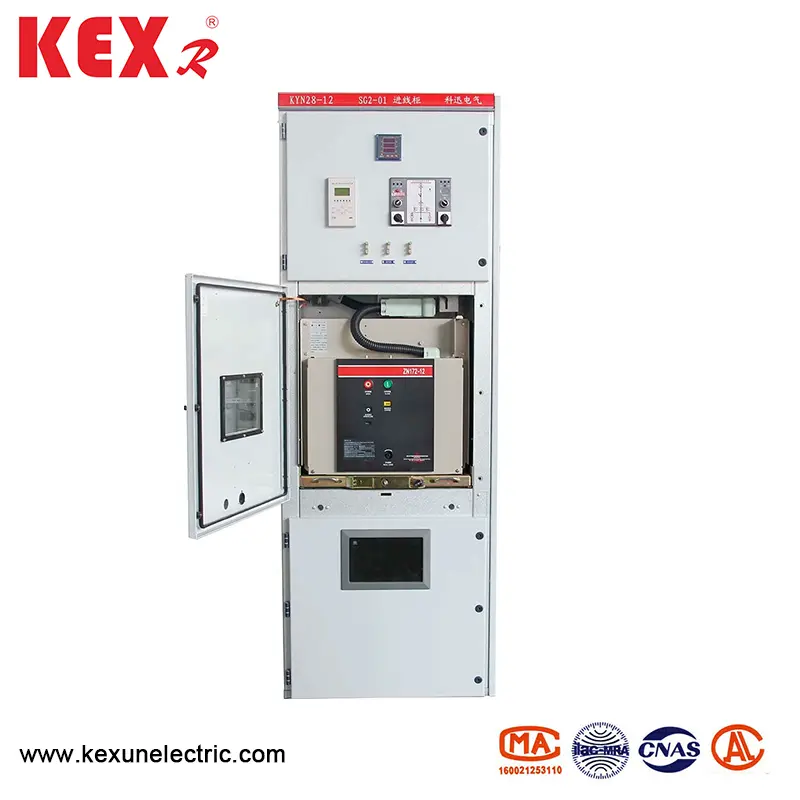

●แอปพลิเคชันของ Kyn28-12 ประเภทแรงดันไฟฟ้าสูงที่สมบูรณ์

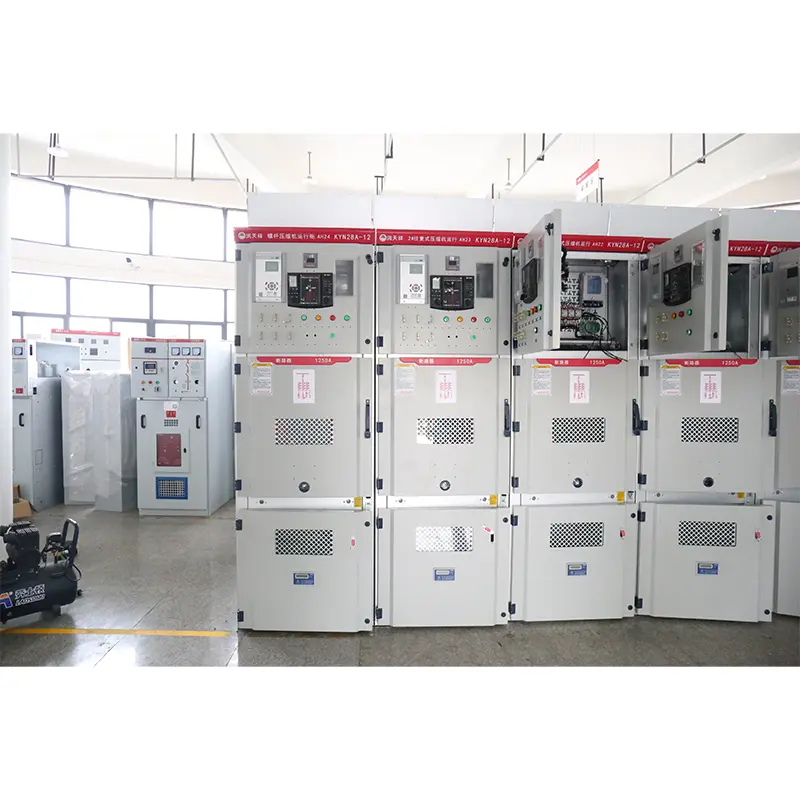

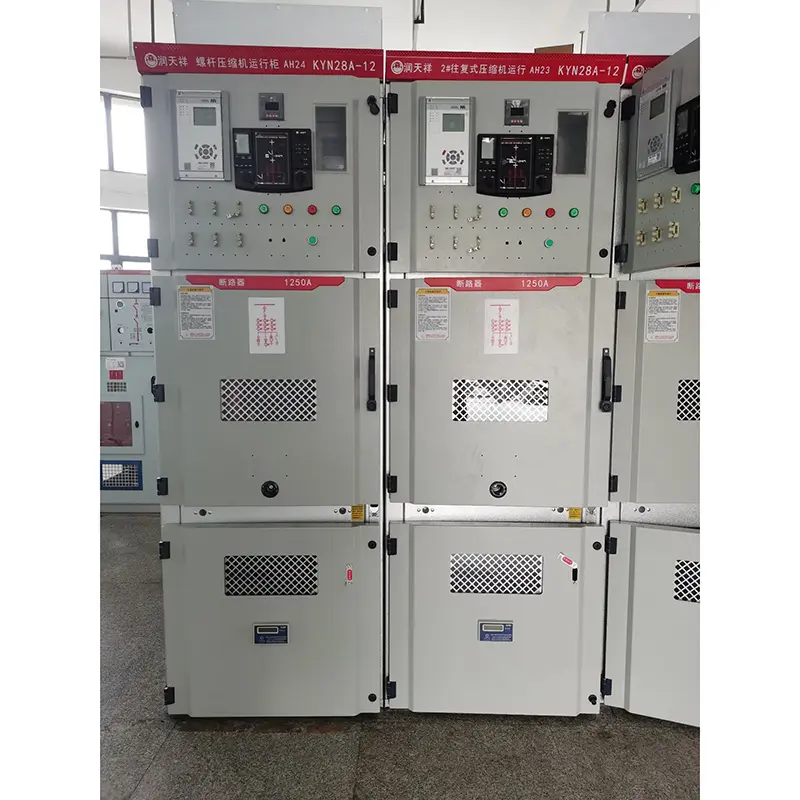

KYN28-12 (GZS1) ชุดแรงดันไฟฟ้าสูงที่สมบูรณ์เป็นอุปกรณ์กระจายสินค้าที่สมบูรณ์แบบ AC 50Hz สามเฟสซึ่งใช้เพื่อรับและแจกจ่ายพลังงานเครือข่าย 3-12kV และการควบคุมป้องกันและตรวจสอบวงจร สามารถติดตั้งอุปกรณ์ป้องกันรีเลย์แบบครบวงจรที่ใช้ไมโครคอมพิวเตอร์ได้หลายประเภทบนแผงของห้องรีเลย์ของผลิตภัณฑ์นี้และการควบคุมอัจฉริยะของระบบสามารถรับรู้ได้ มันมีฟังก์ชั่นของการควบคุมระยะไกล, telemetry, การสื่อสารระยะไกลและการปรับระยะไกลและเครือข่ายภาคสนามสามารถควบคุมได้ผ่าน CAN BUS ด้วยอินเทอร์เฟซการสื่อสาร นอกจากนี้ยังมีฟังก์ชั่นในการป้องกันการไม่เข้าใจผิดของเบรกเกอร์การผลักและดึงรถเข็นด้วยโหลดปิดสวิตช์สายดินด้วยไฟฟ้าส่งไฟฟ้าที่ตำแหน่งต่อสายดินและป้องกันไม่ให้เข้าสู่ช่วงเวลาที่มีชีวิตโดยไม่ได้ตั้งใจซึ่งเรียกว่า "การป้องกันห้าครั้ง" ตู้สามารถติดตั้ง VSI (ZN63) และ ZN12V Vacuum Circuit Breakers รวมถึงเบรกเกอร์ Vad4 Vacuum Vacuum และ VC Series Vacuum

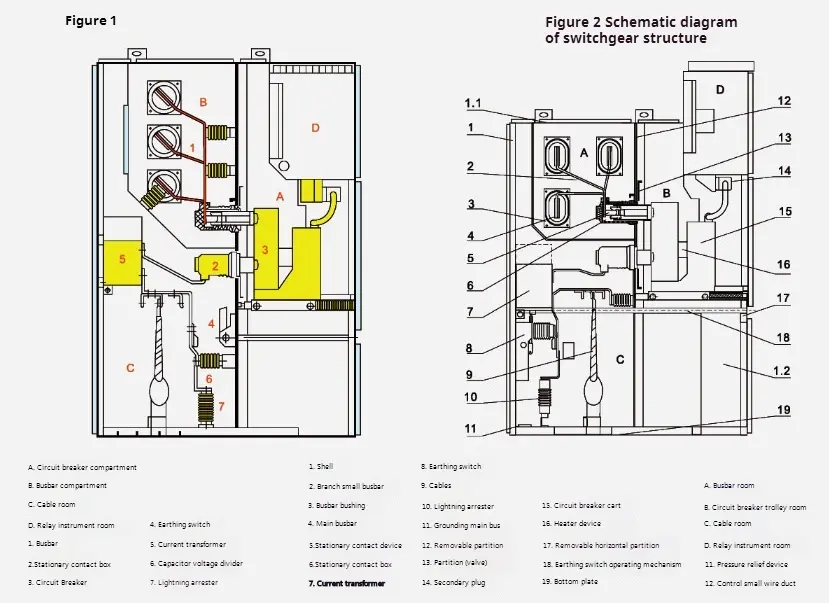

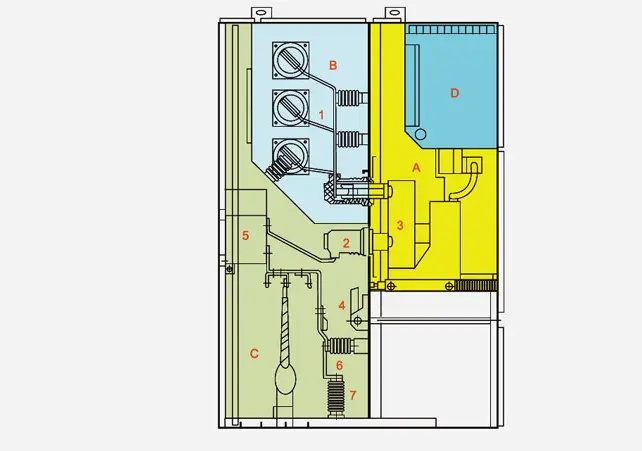

●แผนภูมิโครงสร้างของชุด Kyn28-12 ประเภทแรงดันสูงที่สมบูรณ์

●ชุดที่สมบูรณ์แบบแรงดันสูงเป็นไปตามมาตรฐานด้านล่าง：

1.EC-298 2.GB3906-1991 3.DLVT404-1997 4.GB/T11022-1999

●คำอธิบายชุดที่สมบูรณ์สูงแรงดันสูง

เปลือกและพาร์ติชันของชุดแรงดันไฟฟ้าสูงที่ทำจากแผ่นเหล็กเคลือบอลูมิเนียม-ซินซินหรือแผ่นเหล็กซึ่งถูกยึดหลังจากประมวลผลและงอด้วยเครื่องมือเครื่องซีเอ็นซี แผ่นเหล็กเคลือบอลูมิเนียม-สังกะสีมีผลการต่อต้านการกัดกร่อนและผลการต่อต้านการออกซิเดชั่นและความแข็งแรงเชิงกลสูง การตกแต่งภายในของชุดที่สมบูรณ์แบบแรงดันสูงจะถูกแบ่งออกเป็นห้องแฮนด์คาร์ท, ห้องบัส, ห้องเคเบิลและห้องรีเลย์โดยใช้พาร์ทิชันและเปลือกของแต่ละหน่วยมีการต่อสายดินอิสระ ประตูของมันถูกพ่นด้วยพลาสติกไฟฟ้าสถิตซึ่งทำให้พื้นผิวของพวกเขามีข้อดีของการต้านทานแรงกระแทกความต้านทานการกัดกร่อนและลักษณะที่สวยงาม (สามารถปรับแต่งสีได้โดยผู้ใช้)

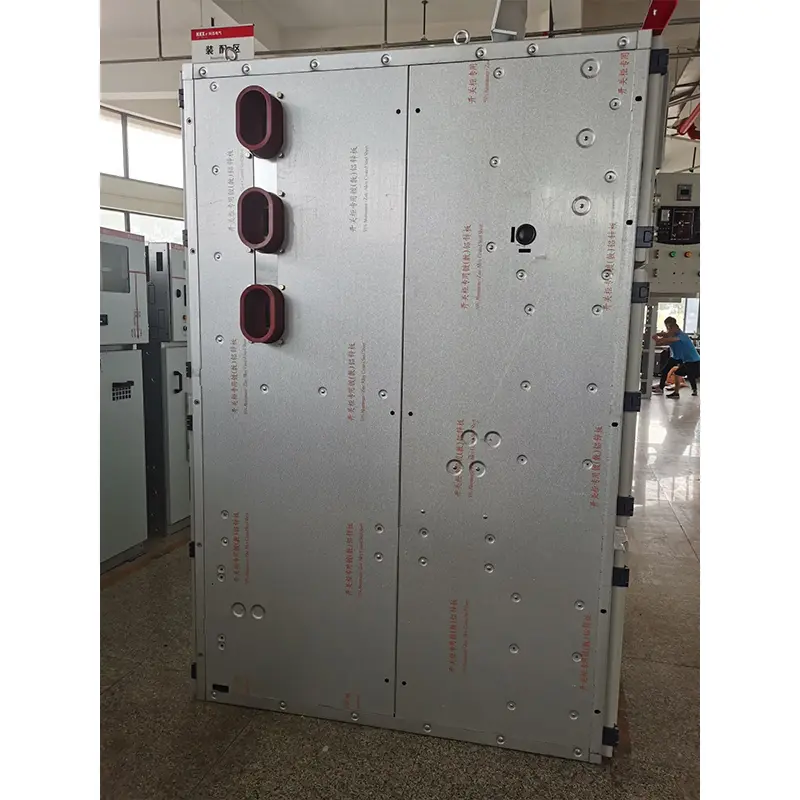

◆เปลือกและพาร์ติชัน

เปลือกและพาร์ติชันของตู้ทำจากแผ่นเหล็กสังกะสีที่เคลือบด้วยอลูมิเนียมคุณภาพสูงซึ่งถูกยึดหลังจากถูกงอด้วยเครื่องมือเครื่องซีเอ็นซี มันมีความต้านทานการกัดกร่อนที่แข็งแกร่งและความต้านทานออกซิเดชันและมีความแข็งแรงเชิงกลสูงกว่าแผ่นเหล็กเดียวกัน ชุดที่สมบูรณ์แบบแรงดันสูงจะถูกแบ่งออกเป็นห้องแฮนด์คาร์ท (ช่องเบรกเกอร์วงจร), ห้องบัส, ห้องเคเบิลและห้องรีเลย์ เปลือกของแต่ละหน่วยมีการต่อสายดินอย่างอิสระ

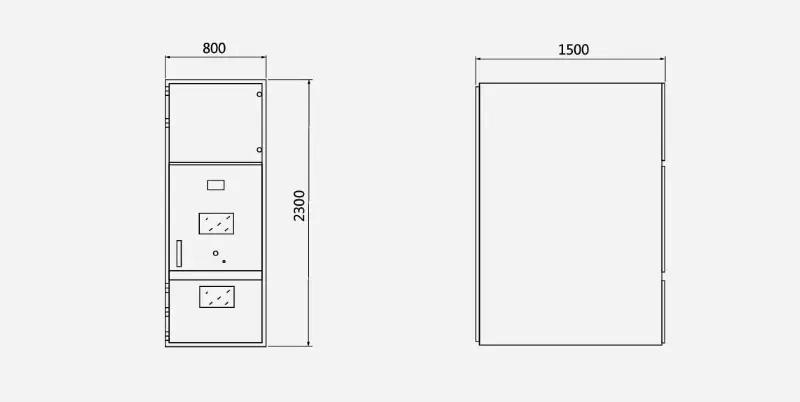

◆มิติ

◆เค้าร่างภาพวาดของชุดแรงดันสูงที่สมบูรณ์

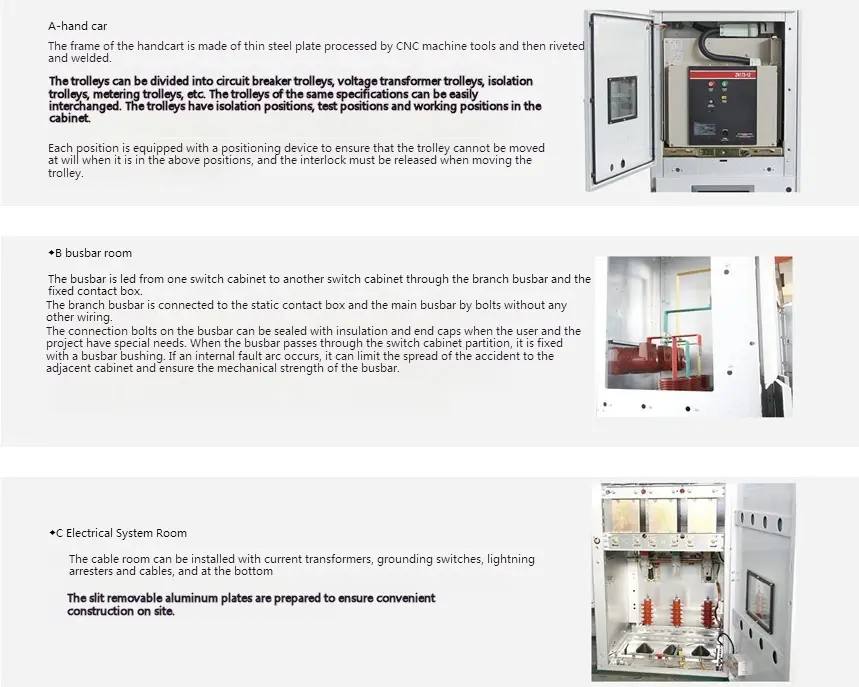

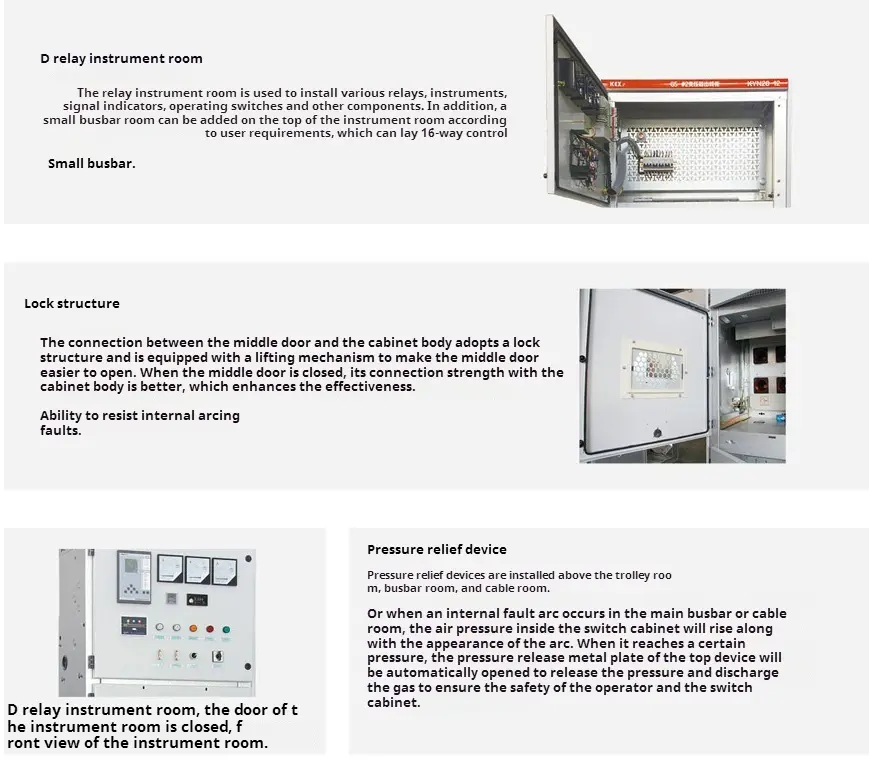

◆องค์ประกอบสำคัญของชุดแรงดันไฟฟ้าสูง Kyn28-12
