สวิตช์เกียร์ปิดชุดเกราะปิดชุดโลหะ

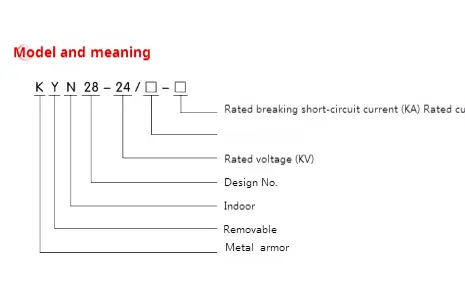

●ความหมายของแบบจำลอง

●เงื่อนไขการใช้งาน

◆เงื่อนไขการใช้งานปกติ

▶อุณหภูมิโดยรอบ: -15 ~ 40 ℃และค่าเฉลี่ยภายใน 24 ชั่วโมงน้อยกว่า 35 ℃

▶ความชื้น: ความชื้นเฉลี่ยต่อวันน้อยกว่า 95%; ความชื้นเฉลี่ยต่อเดือนน้อยกว่า 90%;

▶ความดันไอน้ำ： ความดันไอน้ำเฉลี่ยต่อวันไม่เกิน 2.2kpa； ความดันไอน้ำเฉลี่ยต่อเดือนจะต้องไม่เกิน 1.8kpa；;

▶ระดับความสูง: ระดับความสูงของชุดเกราะขยับชุดโลหะปิดสวิตช์เกียร์ควรน้อยกว่า 1,000 เมตร

▶อากาศโดยรอบไม่ได้รับการปนเปื้อนด้วยฝุ่นเกลือการกัดกร่อนและ/หรือก๊าซที่ติดไฟได้ไอน้ำหรือสเปรย์เกลือ

▶การสั่นสะเทือนหรือการเคลื่อนไหวภาคพื้นดินจากด้านนอกของอุปกรณ์สลับและอุปกรณ์ควบคุมสามารถละเว้นได้

▶แอมพลิจูดของสัญญาณรบกวนแม่เหล็กไฟฟ้าที่เกิดขึ้นในระบบทุติยภูมิไม่เกิน 1.6kV

◆เงื่อนไขการใช้งานพิเศษ

เมื่อใช้ภายใต้สภาพแวดล้อมปกติเกินกว่าที่ระบุไว้ใน GB/T1022 บริษัท และผู้ใช้สามารถเจรจาและบรรลุข้อตกลงเกี่ยวกับเงื่อนไขการดำเนินงานพิเศษ

เพื่อป้องกันการควบแน่นชุดเกราะขยับสวิตช์ปิดโลหะปิดเกราะ

มีการติดตั้งเครื่องทำความร้อนซึ่งควรใช้เมื่อสวิตช์อยู่ในสถานะสแตนด์บาย ควรให้ความสนใจกับการใส่เครื่องทำความร้อนเข้าสู่การทำงานเมื่อสวิตช์อยู่ในการทำงานปกติ

●พารามิเตอร์ทางเทคนิคของสวิตช์ปิดชุดเกราะปิดชุดโลหะ

●คำอธิบายสั้น ๆ ของโครงสร้าง

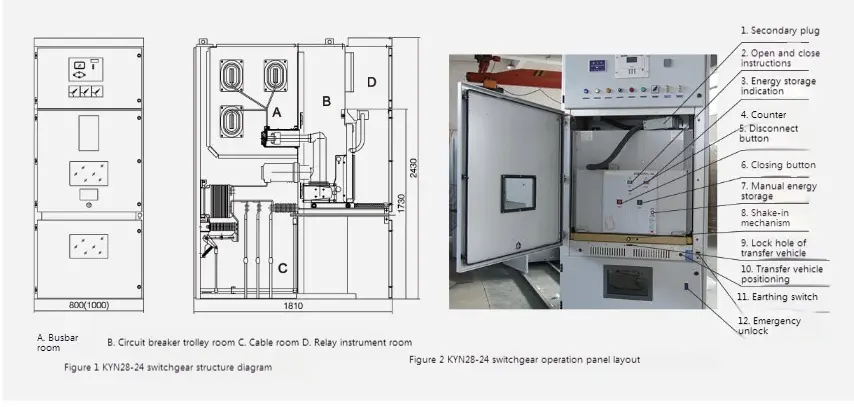

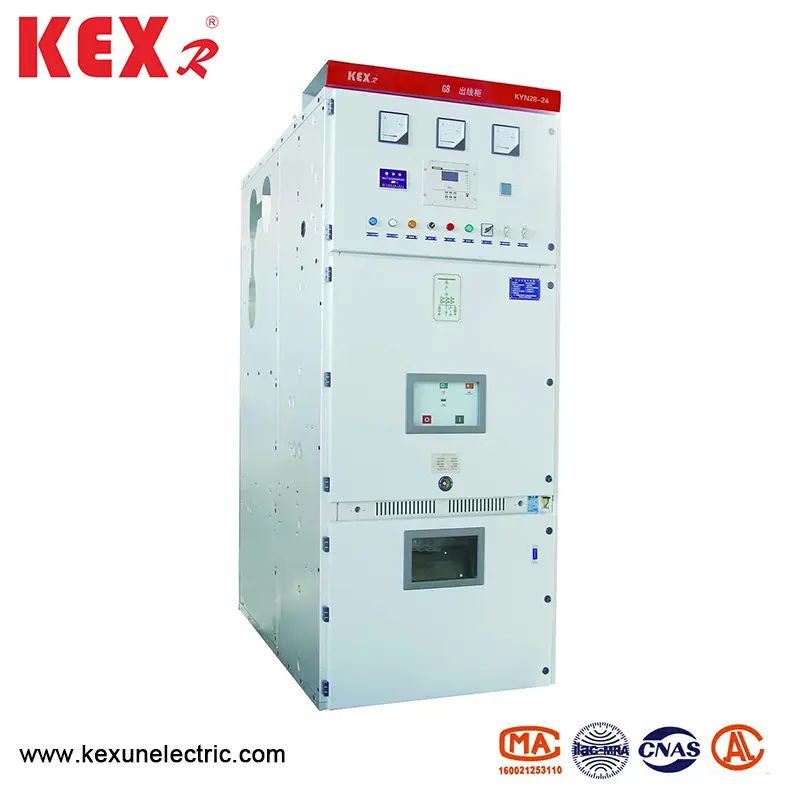

สวิตช์สวิตช์ปิดชุดเกราะ Kyn28-24 ชุดเกราะปิดสวิตช์สวิตช์ปิดประกอบด้วยตู้และชิ้นส่วนที่ถอดออกได้ (รู้จักกันทั่วไปว่าเป็น handcart) สวิตช์เกียร์แบ่งออกเป็นช่องทำงานหลายช่องด้วยพาร์ติชันโลหะเช่นห้องบัสห้องเบรกเกอร์ห้องเคเบิลห้องและห้องรีเลย์ ชิ้นส่วนที่ถอดออกได้ของสวิตช์สามารถติดตั้ง Handcart Breaker สูญญากาศ, Handcart แรงดันไฟฟ้า Handcart, Handcart Lightning Arrester, Handcart แยกและ Handcart ฟิวส์

●ลักษณะขององค์ประกอบหลัก

◆เปลือกหอย

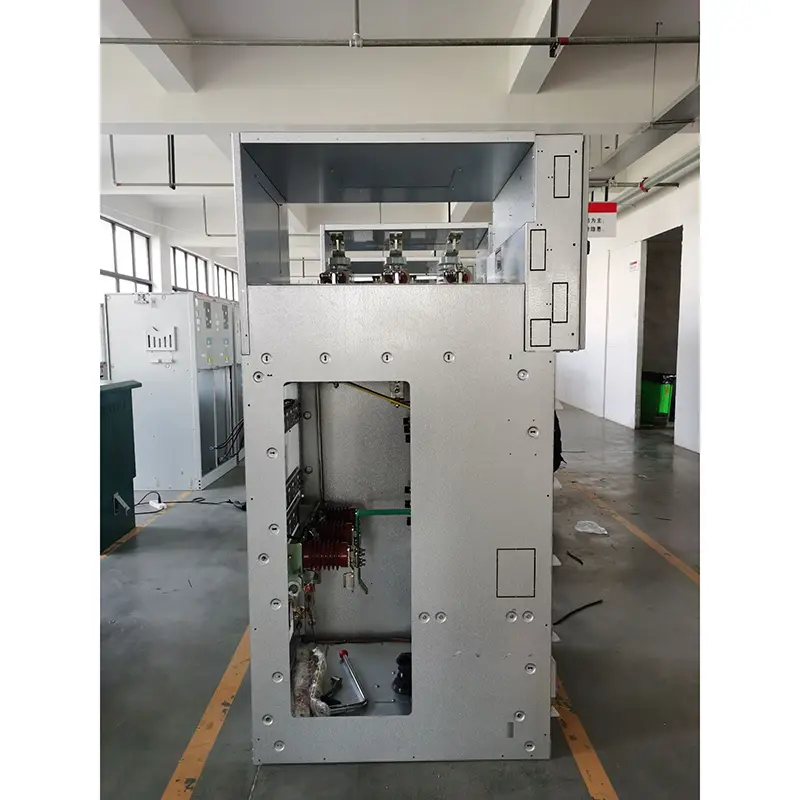

เชลล์ของอุปกรณ์สวิตช์ปิดชุดเกราะ Kyn28-24 ชุดเกราะที่ทำจากแผ่นเหล็กเคลือบอลูมิเนียม-สังกะสีนำเข้าซึ่งดำเนินการโดยเครื่องมือเครื่องซีเอ็นซีและทำโดยกระบวนการพับหลายขั้นตอน ตู้ทั้งหมดมีความแม่นยำสูงและความต้านทานการกัดกร่อนที่แข็งแกร่งและความต้านทานต่อการเกิดออกซิเดชันและเนื่องจากการใช้เทคโนโลยีการพับหลายครั้งตู้จึงมีน้ำหนักเบากว่าโดยรวมความแข็งแรงเชิงกลและความสวยงามมากกว่าตู้อุปกรณ์อื่น ๆ ที่คล้ายกัน ตู้ใช้โครงสร้างที่ประกอบขึ้นซึ่งเชื่อมต่อกันด้วยน็อตวิลโลว์และสลักเกลียวที่มีความแข็งแรงสูงเพื่อให้การประมวลผลและวงจรการผลิตสั้นลงชิ้นส่วนเป็นสากลพื้นที่พื้นมีขนาดเล็กและองค์กรการผลิตสะดวก

◆ The Handcart

โครงโครงเสื้อโค้ตทำจากแผ่นเหล็กบาง ๆ และประกอบโดยเครื่องมือเครื่องซีเอ็นซี Handcart และคณะรัฐมนตรีมีความแม่นยำในการจับคู่สูงและ Interlock เชิงกลมีความปลอดภัยเชื่อถือได้และยืดหยุ่น Handcart สามารถแบ่งออกเป็น handcart เบรกเกอร์, handcart แรงดันไฟฟ้า, handcart, handcart การวัดแสง, handcart แยก ฯลฯ handcarts ที่มีข้อกำหนดเดียวกันสามารถเปลี่ยนได้อย่างอิสระ Handcart มีตำแหน่งการตัดการเชื่อมต่อ/ทดสอบและตำแหน่งการทำงานในตู้และแต่ละตำแหน่งมีอุปกรณ์วางตำแหน่ง เพื่อให้แน่ใจว่ามีการประสานที่เชื่อถือได้ รถเข็นทุกชนิดจะถูกขับเคลื่อนและถอนตัวออกด้วยแท่งสกรูซึ่งมีน้ำหนักเบาและยืดหยุ่นในการทำงานและเหมาะสมกับบุคลากรในการปฏิบัติหน้าที่ เมื่อต้องถอดรถเข็นจากตู้ออกจากตู้ก็สามารถนำออกไปได้อย่างสะดวกสบายด้วยรถบรรทุกถ่ายโอนพิเศษสำหรับการตรวจสอบและการบำรุงรักษาที่หลากหลาย เมื่อรถเข็น handcart ถูกส่งเข้าไปในห้องเบรกเกอร์ตู้มันสามารถล็อคได้อย่างน่าเชื่อถือในตำแหน่งปิด/ทดสอบและไฟแสดงสถานะตำแหน่งตู้แสดงตำแหน่งของมัน หลังจากที่รถเข็นถูกล็อคอย่างสมบูรณ์จะสามารถเขย่ากลไกการขับเคลื่อนสกรูตะกั่วเพื่อผลักรถเข็นไปยังตำแหน่งการทำงาน เมื่อรถเข็นไปถึงตำแหน่งการทำงานแรงปฏิบัติการของด้ามจับการขับเคลื่อนจะเพิ่มขึ้นอย่างกะทันหันและไม่สามารถหมุนได้และไฟแสดงสถานะตำแหน่งที่สอดคล้องกันแสดงตำแหน่งของมัน กลไกกลไกของ Handcart สามารถตรวจสอบให้แน่ใจว่าสามารถปิดเบรกเกอร์วงจรได้เฉพาะเมื่อ Handcart อยู่ในตำแหน่งการทำงานหรือตำแหน่งทดสอบ ยิ่งไปกว่านั้นรถเข็นสามารถเคลื่อนที่ได้ก็ต่อเมื่อเบรกเกอร์อยู่ในสถานะเปิด

◆ช่อง

ส่วนประกอบไฟฟ้าหลักของสวิตช์เกียร์อยู่ในช่องว่างอิสระของพวกเขา ได้แก่ : ห้องเบรกเกอร์ห้องแฮนด์คาร์ท, ห้องบัส, ห้องเคเบิล, ห้องรีเลย์เป็นต้นระดับการป้องกันของแต่ละช่องไปถึง IP2X ยกเว้นห้องเครื่องมือรีเลย์อีกสามช่องมีช่องทางบรรเทาแรงดันตามลำดับ เนื่องจากประเภทกลางพื้นที่ของห้องเคเบิลเพิ่มขึ้นอย่างมากดังนั้นอุปกรณ์จึงสามารถเชื่อมต่อสายเคเบิลหลายสายในแบบคู่ขนาน

▶ห้องบัส A: รถบัสหลักเชื่อมต่อด้วยการประกบเดี่ยวซึ่งได้รับการแก้ไขโดย Branch Bus (กล่องติดต่อแบบคงที่) และแขนฉนวนกันความร้อนบัสหลัก รถบัสหลักและรถบัสผูกเป็นบาร์ทองแดงที่มีส่วนตัดขวางสี่เหลี่ยมและบัสบัสคู่จะใช้สำหรับโหลดกระแสหนัก สำหรับความต้องการพิเศษรถบัสสามารถปกคลุมด้วยแขนเสื้อที่หดได้และกล่องหุ้มฉนวนที่กำหนดเอง บูชฉนวนถูกติดตั้งระหว่างรถบัสของตู้ที่อยู่ติดกันซึ่งสามารถ จำกัด อุบัติเหตุในช่องได้อย่างมีประสิทธิภาพโดยไม่ต้องแพร่กระจายไปยังตู้อื่น ๆ ในกรณีที่อาร์คความผิดพลาดภายใน

▶ช่องเบรกเกอร์ Circuit B: รางถูกติดตั้งทั้งสองด้านของช่องสำหรับ Handcart เพื่อย้ายจากตำแหน่งปิด/ทดสอบไปยังตำแหน่งการทำงานในตู้ พาร์ติชั่น (วาล์ว) ของกล่องติดต่อคงที่ถูกติดตั้งที่ผนังด้านหลังของห้องแฮนด์คาร์ท เมื่อรถเข็นเคลื่อนย้ายจากตำแหน่งปิด/ทดสอบไปยังตำแหน่งการทำงานวาล์วบนและล่างบนปากของกล่องติดต่อคงที่จะถูกเปิดโดยอัตโนมัติร่วมกับ handcart เมื่อเคลื่อนที่ไปในทิศทางตรงกันข้ามวาล์วจะปิดโดยอัตโนมัติจนกระทั่ง Handcart ถอยกลับไปยังตำแหน่งที่แน่นอนและครอบคลุมกล่องติดต่อแบบคงที่อย่างปลอดภัยซึ่งจะทำให้เกิดการแยกที่มีประสิทธิภาพ เนื่องจากไม่มีการเชื่อมโยงระหว่างวาล์วด้านบนและวาล์วล่างวาล์วที่อยู่ด้านชีวิตสามารถล็อคได้ในระหว่างการบำรุงรักษาจึงทำให้มั่นใจได้ว่าบุคลากรการบำรุงรักษาไม่ได้สัมผัสกับร่างกายที่มีชีวิต Handcart ยังสามารถใช้งานได้เมื่อประตูห้องเบรกเกอร์ปิด ผ่านหน้าต่างสังเกตการณ์ที่ประตูคุณสามารถสังเกตตำแหน่งของรถเข็นในห้องได้คำแนะนำการเปิดและปิดและสถานการณ์การจัดเก็บพลังงาน

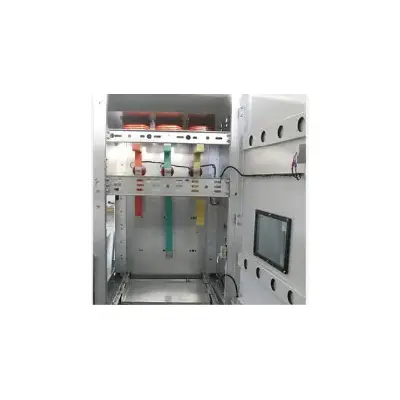

▶ช่องสายเคเบิล C: Kyn28-24 ประเภทชุดเกราะเปลี่ยนชุดโลหะปิดสวิตช์โลหะปิดอยู่ตรงกลางดังนั้นช่องสายเคเบิลจึงมีพื้นที่ขนาดใหญ่ หม้อแปลงปัจจุบันและสวิตช์กราวด์ถูกติดตั้งบนผนังด้านหลังของช่อง (สามารถติดตั้งสวิตช์สายดินได้ในช่วงกลางของตู้สวิตช์ตามความต้องการของลูกค้า) และการติดตั้งสายฟ้าที่ติดตั้งในส่วนล่างของช่อง หลังจากถอดรหัสรถเข็นและพาร์ติชันแนวนอนที่สกัดได้จะถูกลบออกคอนสตรัคเตอร์สามารถเข้าสู่ตู้ได้จากด้านหน้าเพื่อติดตั้งและบำรุงรักษา ตัวนำเชื่อมต่อสายเคเบิลในห้องเคเบิลสามารถเชื่อมต่อควบคู่ไปกับสายเคเบิล 1-3 ต่อเฟสและสามารถเชื่อมต่อสายเคเบิล 6 สายคู่ขนานกับแต่ละเฟสเมื่อจำเป็น แผ่นปิดผนึกโลหะ slotted ที่ถอดออกได้หรือแผ่นปิดผนึกโลหะที่ไม่ใช่แม่เหล็กนั้นจัดทำขึ้นที่ด้านล่างของช่องเคเบิลเพื่อให้แน่ใจว่าการก่อสร้างที่สะดวก

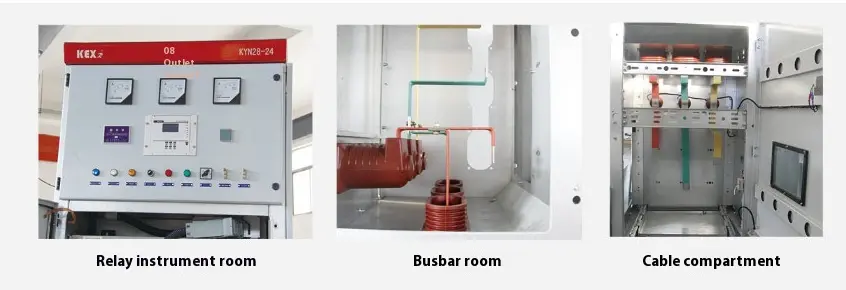

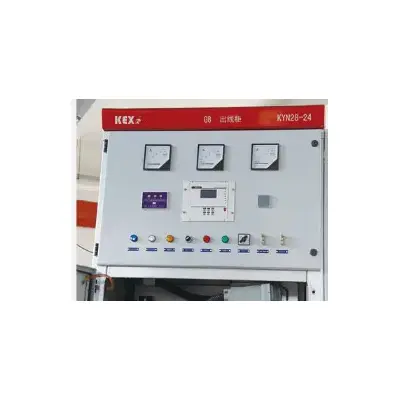

▶ Relay Instrument Room D: ส่วนประกอบการป้องกันรีเลย์เครื่องมือตัวบ่งชี้การแสดงผลสดและอุปกรณ์รองพร้อมข้อกำหนดพิเศษสามารถติดตั้งในห้องเครื่องมือถ่ายทอด เส้นควบคุมถูกวางในการเดินสายและลำต้นมีแผ่นปกโลหะซึ่งสามารถแยกสายรองจากส่วนประกอบแรงดันสูง Trunking ด้านหน้าซ้ายถูกสงวนไว้สำหรับตะกั่วและตะกั่วออกจากสายเคเบิลควบคุมและชิ้นส่วนที่สอดคล้องกันของแผ่นด้านล่างมีสายไฟรองและรูเกลียวสายเคเบิล บนจานด้านบนของห้องเครื่องมือถ่ายทอดยังมีหลุมข้ามรถบัสขนาดเล็กซึ่งสะดวกสำหรับการก่อสร้าง เมื่อเดินสายแผ่นฝาครอบด้านบนของห้องเครื่องมือสามารถเปิดได้เพื่ออำนวยความสะดวกในการติดตั้งรถบัสขนาดเล็ก
