ชุดเกราะเปลี่ยนสวิตช์เกียร์

●ลักษณะของเปลือกโลก

▶โครงสร้างสวิตช์เกียร์ประกอบขึ้นและเบรกเกอร์วงจรติดตั้งบนพื้นโดย handcart

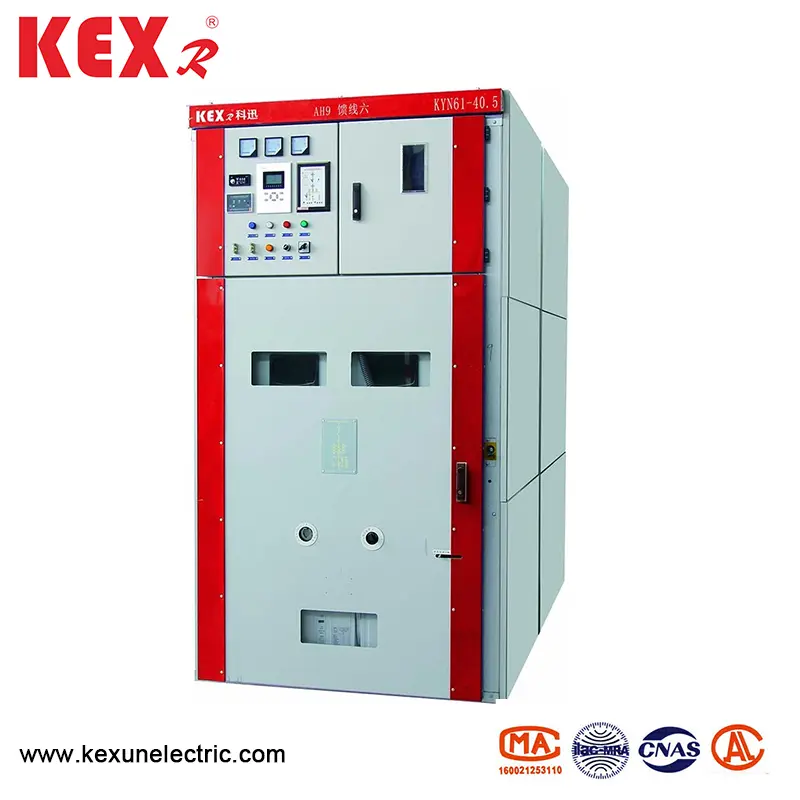

▶ KYN61-40.5 ประเภทชุดเกราะเปลี่ยนเกราะสวิตช์เกียร์มีการติดตั้งเบรกเกอร์วัคซีนหุ้มฉนวนประกอบแบรนด์ใหม่แบรนด์ซึ่งมีลักษณะของการแลกเปลี่ยนที่ดีและการเปลี่ยนอย่างง่าย

frame กรอบรถเข็นมีกลไกการขับเคลื่อนด้วยสกรูตะกั่วและน็อตซึ่งสามารถเคลื่อนย้ายรถเข็นได้อย่างง่ายดายและป้องกันไม่ให้เกิดความเสียหาย

▶การดำเนินการทั้งหมดสามารถทำได้โดยปิดประตูตู้

▶การเชื่อมต่อระหว่างสวิตช์หลัก, handcart และ switch cabinet door

▶ห้องเคเบิลมีพื้นที่เพียงพอในการเชื่อมต่อสายเคเบิลหลายสาย

▶สวิตช์สายดินอย่างรวดเร็วใช้สำหรับการต่อสายดินและลัดวงจร

▶ระดับการป้องกันของเชลล์คือ IP3X และระดับการป้องกันคือ IP2X； เมื่อประตูรถเข็นเปิดอยู่

▶การเปลี่ยนชุดเกราะแบบเปลี่ยนเกียร์สอดคล้องกับ GB3906-1991.DL404-1997 และใช้มาตรฐาน IEC-298 นานาชาติสำหรับการอ้างอิง

●สภาพแวดล้อมสภาพแวดล้อม

▶ขีด จำกัด สูงสุดของอุณหภูมิโดยรอบคือ +40 ℃และค่าเฉลี่ยที่วัดได้ภายใน 24 ชั่วโมงไม่เกิน 35 ℃และขีด จำกัด ล่าง IS-15 ℃

▶ระดับความสูง: ไม่เกิน 1,000 เมตรเหนือระดับน้ำทะเล

▶ความชื้นสัมพัทธ์: ค่าเฉลี่ยรายวันจะต้องไม่เกิน 95%และค่าเฉลี่ยรายเดือนจะต้องไม่เกิน 90%

▶ความเข้มของแผ่นดินไหว: ไม่เกิน 8 องศา

▶ความดันไอน้ำ: ค่าเฉลี่ยรายวันจะต้องไม่เกิน 2.2kpa และค่าเฉลี่ยรายเดือนจะต้องไม่เกิน 90%

●ตารางพารามิเตอร์ทางเทคนิค

◆สวิตช์สูญญากาศ

◆เบรกเกอร์สูญญากาศ

◆เครื่องจักรที่ดำเนินการในฤดูใบไม้ผลิ

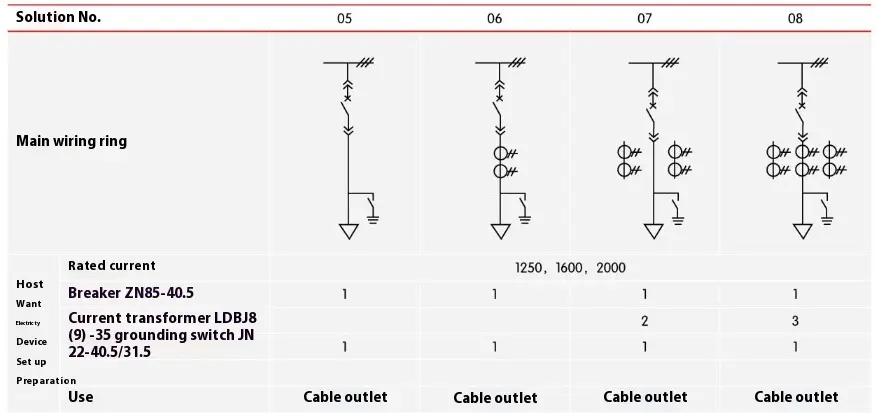

●แผนการเดินสาย

มีแผนการเดินสายหลักทั่วไป 27 แบบสำหรับสวิตช์เกียร์แบบเปลี่ยนเกราะซึ่งสามารถตอบสนองความต้องการของสายเคเบิลที่เข้ามาและสายขาออกค่าใช้จ่ายที่เข้ามาและสายขาออกการสื่อสารและการวัดการป้องกัน ฯลฯ หากมีรูปแบบอื่น ๆ จากแผนการที่มีอยู่โปรดปรึกษากับผู้ผลิต

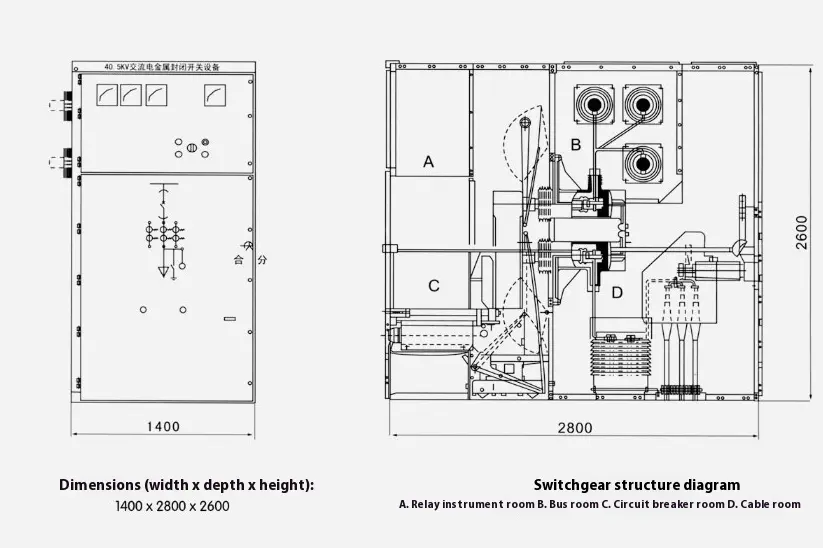

●ขนาดโครงสร้างของสวิตช์เปลี่ยนเกราะหุ้มเกราะ

●การติดตั้งสวิตช์เกียร์

▶ความสูงของ kyn61-40.5 ประเภทชุดเกราะเปลี่ยนชุดสวิตช์สวิตช์สวิตช์ของสวิตช์เกียร์: ≥ 4500 มม.

▶ระยะทางจากด้านหลังของตู้ไปยังผนัง: ≥ 1500 มม.

▶ความเรียบของกรอบฐาน: ≤ 1 มม./ม.

▶เหล็กช่องทางฝังตัวของมูลนิธิมูลนิธิจะต้องไม่เกิน 3 มม. เหนือพื้นดิน

▶สามารถแก้ไขได้บนรากฐานโดยสลักเกลียวหรือการเชื่อม

▶น้ำหนักของสวิตช์เจอร์อยู่ที่ประมาณ 1800 กิโลกรัม

▶ความกว้างของทางเดินในการใช้งานสวิตช์ (แถวเดียว): ≥3000มม. และแถวคู่ (ตัวต่อตัว) ≥4000มม.

●ความสอดคล้องของผลิตภัณฑ์

◆หมายเลขโครงการหลักบรรทัดหลักแผนภาพระบบบัสเดี่ยวไดอะแกรมการจัดเรียงและแผนภาพเค้าโครง

◆ไดอะแกรมแผนผังไฟฟ้าและไดอะแกรมการจัดเรียงเทอร์มินัลของวงจรทุติยภูมิ

◆ข้อมูลจำเพาะของแบบจำลองและปริมาณของส่วนประกอบไฟฟ้าของสวิตช์เปลี่ยนเกราะหุ้มเกราะ

◆ข้อกำหนดและวัสดุของรถบัสหลักและสาขาสาขา

◆ชื่อและปริมาณอะไหล่และอะไหล่

◆ข้อกำหนดพิเศษจะต้องตกลงกับโรงงาน

◆เนื่องจากการปรับปรุงเทคโนโลยีผลิตภัณฑ์อย่างต่อเนื่องข้อมูลทั้งหมดจะต้องได้รับการยืนยันล่าสุดโดยแผนกเทคนิคของโรงงานของเรา หากมีการเปลี่ยนแปลงใด ๆ จะไม่มีการแจ้งเตือน

●คำแนะนำในการสั่งซื้อ

◆แผนภาพแผนการเดินสายหลักวัตถุประสงค์และไดอะแกรมระบบสายเดี่ยว แรงดันไฟฟ้าที่ได้รับการจัดอันดับ จัดอันดับกระแส; จัดอันดับกระแสไฟฟ้าลัดวงจร แผนเลย์เอาต์ของห้องกระจายพลังงานและแผนการจัดเรียงและการกำหนดค่าของสวิตช์เกียร์ ฯลฯ

ระบุข้อกำหนดของสายเคเบิลขาเข้าและขาออก

◆ข้อกำหนดสำหรับฟังก์ชั่นการควบคุมการวัดและการป้องกันของสวิตช์เกียร์และอุปกรณ์ล็อคและอุปกรณ์อัตโนมัติอื่น ๆ

◆รุ่นข้อมูลจำเพาะและปริมาณของส่วนประกอบไฟฟ้าหลักในสวิตช์ หากจำเป็นต้องมีการเชื่อมต่อบัสบริดจ์ระหว่างสวิตช์เกียร์หรือตู้ขาเข้าข้อมูลเฉพาะเช่นความสามารถในการพกพาปัจจุบันของบัสบัสสะพานจะมีการจัดเตรียมสะพานบัสและความสูงจากพื้นดิน

◆เมื่อใช้สวิตช์เปลี่ยนเกราะหุ้มเกราะในสภาพแวดล้อมพิเศษควรระบุรายละเอียดเมื่อสั่งซื้อ

◆ข้อกำหนดพิเศษอื่น ๆ

●แผนผังไดอะแกรมของฐานการติดตั้งสวิตช์
