ประเภทของตู้เครือข่ายแบบวงแหวน

ตู้เครือข่ายวงแหวนทั่วไปสามารถแบ่งออกเป็นสี่ประเภทตามการจำแนกประเภทของสื่อฉนวน

1. ประเภทฉนวนอากาศ: ตู้เครือข่ายแบบวงแหวนชนิดนี้ใช้อากาศเป็นฉนวนหลัก และสวิตช์โหลดที่ติดตั้งภายในส่วนใหญ่ประกอบด้วยประเภทการสร้างก๊าซ ประเภทอากาศอัด และประเภทสูญญากาศ โดยทั่วไปแล้วการผลิตก๊าซและอากาศอัดจะถูกกำจัดออกไปเนื่องจากมีความน่าเชื่อถือต่ำ ปัจจุบันตู้ฉนวนอากาศทั่วไปส่วนใหญ่ใช้สวิตช์โหลดสุญญากาศ แต่เนื่องจากประสิทธิภาพของฉนวนอากาศที่จำกัด ตัวตู้จึงมีขนาดใหญ่

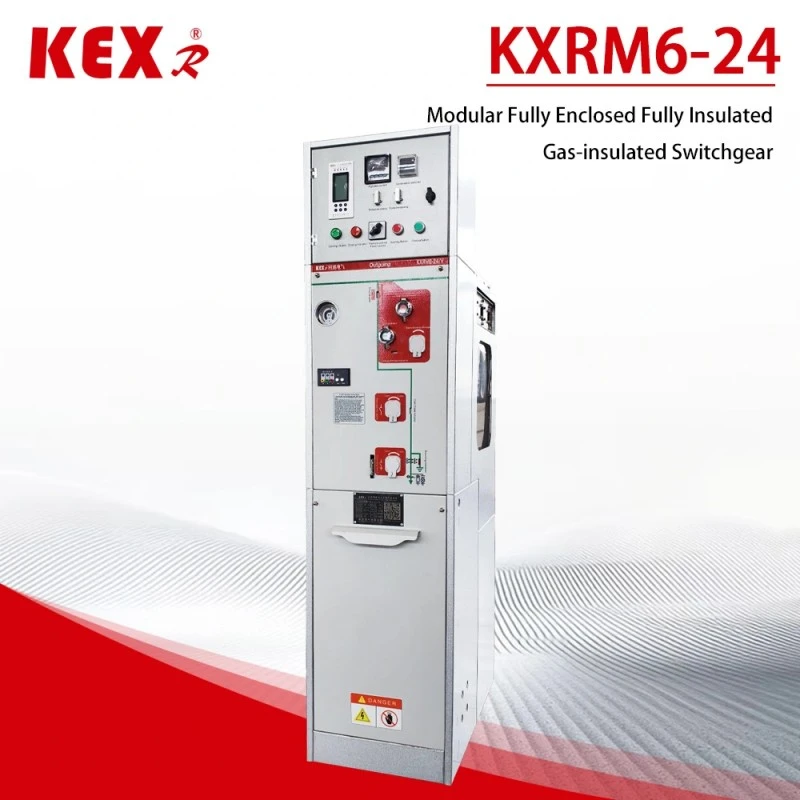

2.ชนิดหุ้มฉนวนแก๊ส SF6 : เป็นชนิดที่ใช้กันอย่างแพร่หลายในปัจจุบัน ใช้ก๊าซ SF6 ที่มีประสิทธิภาพดีเยี่ยมเป็นฉนวนและสารดับเพลิงชนิดอาร์ก และมีข้อดีคือมีปริมาตรน้อย โครงสร้างกะทัดรัด ความน่าเชื่อถือสูง และการบำรุงรักษาเพียงเล็กน้อย สวิตช์โหลด SF6 สามารถรับรู้ "สามตำแหน่ง" ได้อย่างง่ายดาย (เปิด ปิด และต่อสายดิน)

3. ประเภทฉนวนแข็ง: นี่เป็นเทคโนโลยีที่ค่อนข้างใหม่ ตัวขัดขวางสุญญากาศและตัวเชื่อมต่อที่เป็นสื่อกระแสไฟฟ้าถูกห่อหุ้มด้วยวัสดุแข็ง เช่น อีพอกซีเรซิน ซึ่งช่วยลดระยะห่างของฉนวนระหว่างเฟสและกราวด์ได้อย่างมาก ปริมาตรของมันอาจจะเล็กกว่าตู้ SF6 และหลีกเลี่ยงการใช้ก๊าซเรือนกระจก SF6 ซึ่งมีข้อดีด้านการคุ้มครองสิ่งแวดล้อมที่ชัดเจนและมีโอกาสในการพัฒนาในวงกว้าง

3. ประเภทฉนวนก๊าซป้องกันสิ่งแวดล้อม: เพื่อรับมือกับผลกระทบเรือนกระจกของ SF6 ในช่วงไม่กี่ปีที่ผ่านมาอุตสาหกรรมเริ่มใช้ก๊าซป้องกันสิ่งแวดล้อมเช่นไนโตรเจนและอากาศแห้งเป็นสื่อฉนวน นี่เป็นหนึ่งในแนวโน้มการพัฒนาในอนาคต
