lv switchgear

●การใช้เงื่อนไขเป็นประจำ

◆ระดับความสูงของสวิตช์ GCK LV น้อยกว่า 2,000 เมตร

◆อุณหภูมิอากาศโดยรอบไม่สูงกว่า +40 ℃และอุณหภูมิเฉลี่ยภายใน 24 ชั่วโมงไม่สูงกว่า +35 ℃และอุณหภูมิอากาศรอบข้างไม่ต่ำกว่า -50 ℃℃

◆สภาวะบรรยากาศ: อากาศสะอาดและความชื้นสัมพัทธ์ไม่เกิน 50% เมื่ออุณหภูมิคือ +40 ℃และความชื้นสัมพัทธ์ที่สูงขึ้นจะได้รับอนุญาตเมื่ออุณหภูมิต่ำเช่น 90% เมื่ออุณหภูมิ +20 ℃℃

◆สวิตช์ GCK LV จะต้องติดตั้งในสถานที่ปลอดไฟ, ระเบิดแห้ง, มลพิษร้ายแรง, การกัดกร่อนทางเคมีและการสั่นสะเทือนอย่างรุนแรง

◆ความโน้มเอียงด้วยระนาบแนวตั้งจะต้องไม่เกิน 5; ผลิตภัณฑ์นี้เหมาะสำหรับการขนส่งและการจัดเก็บที่อุณหภูมิต่อไปนี้: -25 ℃ ~+55 ℃และจะไม่เกิน+70 ℃ในเวลาอันสั้น (ไม่เกิน 24 ชั่วโมง); หากไม่สามารถปฏิบัติตามเงื่อนไขการใช้งานข้างต้นผู้ใช้จะต้องยกระดับขึ้นกับผู้ผลิตเมื่อสั่งซื้อและชำระผ่านการปรึกษาหารือ

●พารามิเตอร์ทางเทคนิคหลักของสวิตช์ GCK LV

●คุณสมบัติทางสถาปัตยกรรม

หน่วยฟังก์ชั่นลิ้นชักและประตูจะถูกกลไกโดยกลไกการทำงานของสวิตช์หลัก เมื่อสวิตช์หลักอยู่ในตำแหน่งปิดประตูไม่สามารถเปิดได้และกลไกการทำงานสามารถล็อคในตำแหน่งปิดหรือเปิดด้วยกุญแจเพิ่มเติม ช่องของหน่วยการทำงานจะถูกคั่นด้วยแผ่นโลหะและลิ้นชักมีการแทนกันที่ดีและมีตำแหน่งการทำงานตำแหน่งทดสอบและตำแหน่งการแยก เมื่อลิ้นชักถูกผลักไปยังตำแหน่งที่แน่นอนลิ้นชักจะถูกจัดตำแหน่งโดยอัตโนมัติ ในเวลานี้ลิ้นชักที่ด้านซ้ายของลิ้นชักสามารถดึงเพื่อปล่อยตำแหน่งและเข้าสู่ตำแหน่งถัดไป เมื่อลิ้นชักถูกดึงออกมาจากตู้มันยังมีหน้าที่ป้องกันการล้ม

▶ตู้ที่มีแผนการคงที่เช่นการชดเชยความจุและการวัดแสงมีลักษณะเหมือนกันและตำแหน่งบัสแนวนอนเดียวกันกับตู้ลิ้นชัก ดังนั้นจึงมั่นใจได้ว่าตู้ประเภทลิ้นชักและตู้คงที่สามารถใช้เคียงข้างกันได้

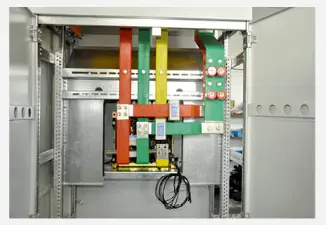

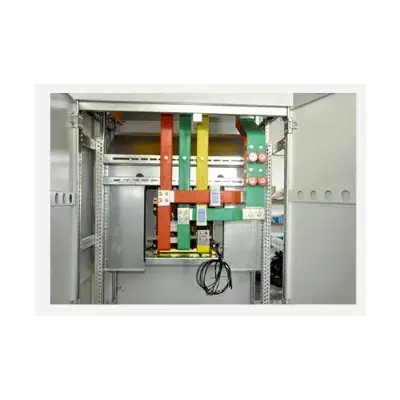

▶ระบบ busbar: busbar ของคณะรัฐมนตรีใช้ระบบสามเฟสห้าเฟส busbar เดี่ยวจะใช้เมื่อกระแสไฟฟ้าที่จัดอันดับของบัสบาร์แนวนอนต่ำกว่า 1250a และใช้บัสบาร์สองเท่าเมื่อกระแสไฟฟ้าบัสบาร์แนวนอนสูงกว่า 1250a busbar แนวนอนระหว่างตู้ถูกทับซ้อนกันโดยการเชื่อมต่อบล็อกและ busbar แนวตั้งถูกล้อมรอบด้วยเปลือกพลาสติกวิศวกรรมโพลีคาร์บอเนต แผ่นกั้นภายในใช้เพื่อ จำกัด การแพร่กระจายส่วนโค้ง Busbar ที่เป็นกลางตั้งอยู่ที่ด้านหน้าของตู้และ Busbar (PE) ป้องกัน (PE) ตั้งอยู่ที่ด้านล่างของตู้และเชื่อมต่อกับแผ่นกั้นของตู้

▶ภายใต้เงื่อนไขของการไม่ลดระดับการป้องกันของเปลือก, ด้านล่างและด้านบนของตู้สวิตช์มีหน้าต่างการระบายอากาศตามธรรมชาติ

▶เกรดการป้องกันของเปลือกหอยคือ IP40

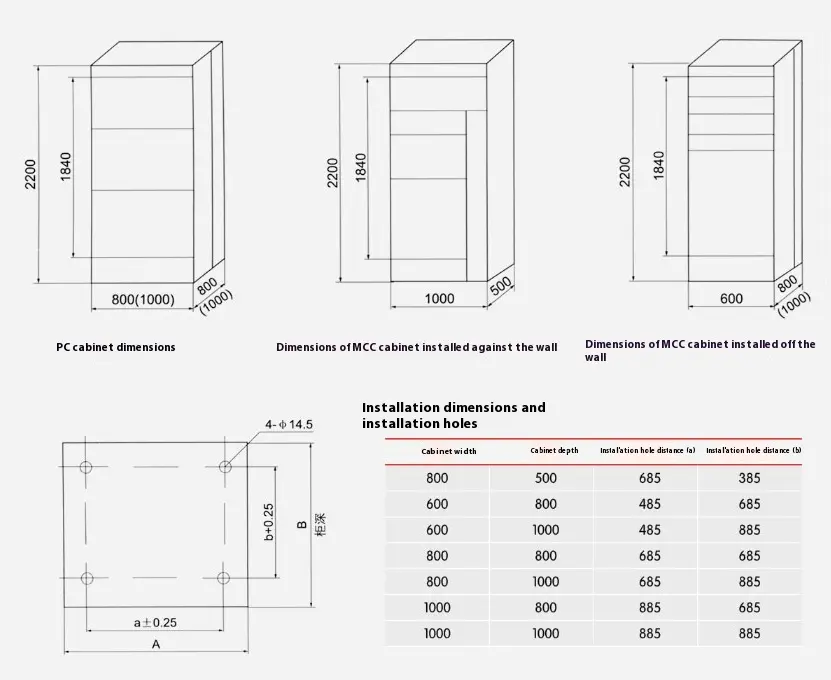

● LV SwitchGear ขนาดโดยรวมขนาดการติดตั้ง

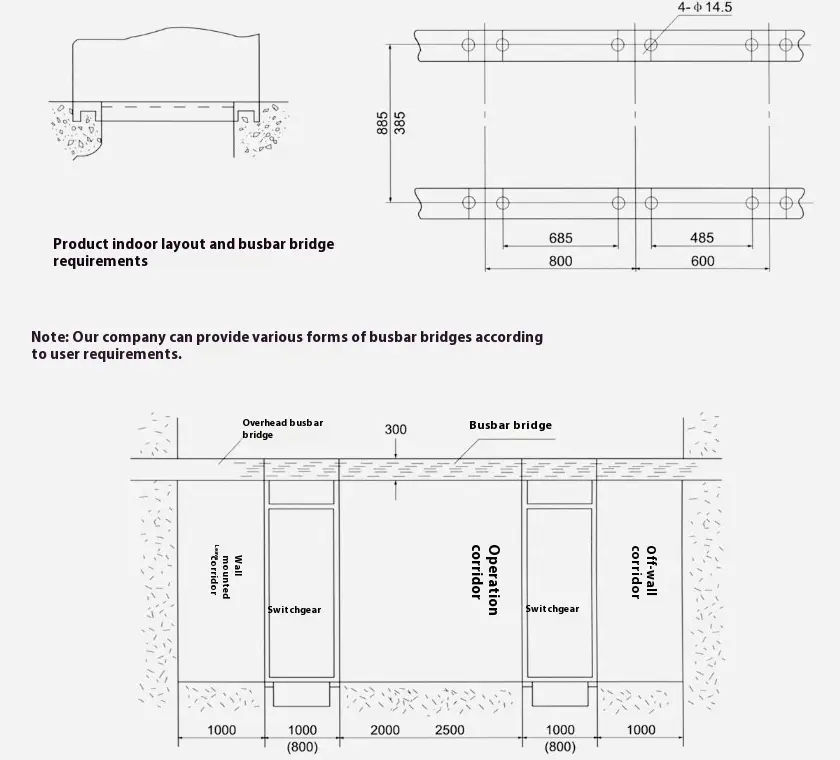

●แผนผังไดอะแกรมของ GCK Type LV SwitchGear Institration Foundation
