สวิตช์การกระจายพลังงานแรงดันไฟฟ้าต่ำ

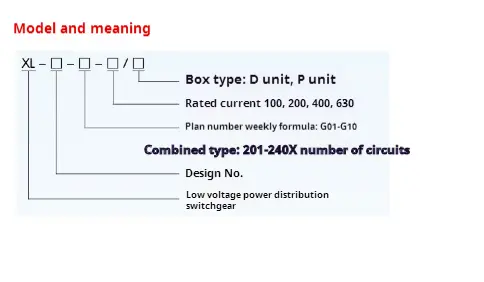

●ความหมายของแบบจำลอง

●การใช้เงื่อนไข

◆สวิตช์การกระจายพลังงานแรงดันไฟฟ้าต่ำประเภท XL-21 ควรติดตั้งที่ระดับความสูงน้อยกว่า 2,000 เมตร

◆อุณหภูมิโดยรอบและอุณหภูมิอากาศโดยรอบไม่สูงกว่า +40 ℃ แต่อุณหภูมิเฉลี่ยไม่สูงกว่า +35 ℃และอุณหภูมิอากาศโดยรอบไม่ต่ำกว่า -100 ℃ในระยะเวลา 24 ชั่วโมง

◆ต้องไม่มีฝุ่นมากเกินไปกรดเกลือการกัดกร่อนและก๊าซระเบิดในอากาศ อุณหภูมิสัมพัทธ์จะต้องไม่เกิน 50% ที่อุณหภูมิสูงสุด +40 ℃และอุณหภูมิสัมพัทธ์ที่สูงขึ้นจะได้รับที่อุณหภูมิต่ำสุดเช่น 90% ต่ำกว่า +20 ℃ ควรพิจารณาว่าการควบแน่นทั่วไปอาจเกิดขึ้นเป็นครั้งคราวเนื่องจากการเปลี่ยนแปลงอุณหภูมิ

◆เมื่อผู้ใช้มีข้อกำหนดพิเศษพวกเขาสามารถเจรจากับผู้ผลิตได้

●คุณสมบัติการออกแบบ

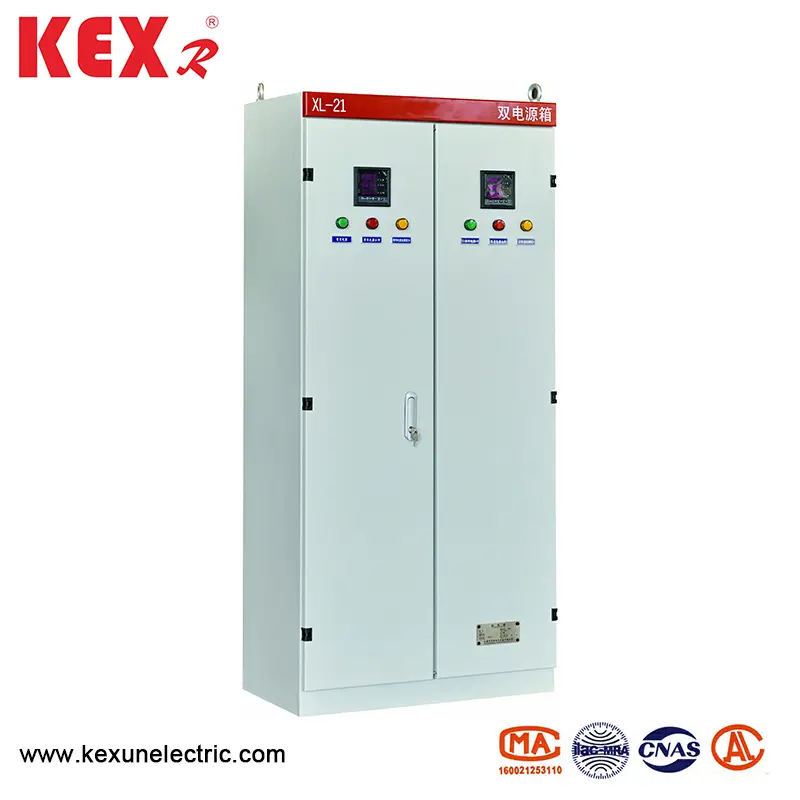

◆สวิตช์การกระจายพลังงานแรงดันไฟฟ้าต่ำประเภท XL-21 นั้นติดตั้งบนพื้นและสามารถติดตั้งได้โดยตรงภายใต้หม้อแปลง ตัวสวิตช์เกียร์ทำจากแผ่นเหล็กที่มีคุณภาพสูงเชื่อมหรือประกอบเข้าด้วยกันและมีการติดตั้งที่จับสวิตช์สวิตช์สวิตช์ที่ด้านหน้าด้านหน้าของสวิตช์เกียร์ซึ่งสามารถใช้สำหรับการสลับแหล่งจ่ายไฟ มีการติดตั้งโวลต์มิเตอร์ที่ด้านหน้าของกล่องกระจายพลังงาน ระบุแรงดันไฟฟ้าบัส มีประตูด้านหน้าของกล่องกระจายพลังงาน หลังจากเปิดประตูอุปกรณ์ทั้งหมดในกล่องกระจายพลังงานจะถูกเปิดเผยซึ่งสะดวกสำหรับการบำรุงรักษา กล่องกระจายพลังงานนี้ใช้ส่วนประกอบใหม่ที่ออกแบบโดยจีนซึ่งมีลักษณะของโครงสร้างขนาดกะทัดรัดการบำรุงรักษาที่สะดวกและการผสมผสานที่ยืดหยุ่นของรูปแบบวงจร กล่องแจกจ่ายพลังงานติดตั้งเบรกเกอร์วงจรเป็นการป้องกันการลัดวงจรและปุ่มการทำงานสามารถติดตั้งที่ด้านหน้าของประตู

◆โหมดการทำงาน: คู่มือ

◆โหมดการติดตั้ง: การติดตั้งแนวตั้ง

◆โหมดการเดินสาย: แก้ไขสายไฟ

●พารามิเตอร์ทางเทคนิคของ XL-21 ประเภทสวิตช์กระจายพลังงานแรงดันไฟฟ้าต่ำ

●การติดตั้งและการใช้สวิตช์การกระจายพลังงานแรงดันไฟฟ้าต่ำประเภท XL-21

◆กล่องกระจายพลังงานสามารถบรรจุและขนส่งได้หลังจากผ่านการตรวจสอบเท่านั้น เมื่อผลิตภัณฑ์มาถึงปลายทางก่อนอื่นทำเครื่องหมายว่ากล่องเสร็จสมบูรณ์หรือไม่ หากไม่ได้ติดตั้งกล่องกระจายพลังงานทันทีให้เก็บผลิตภัณฑ์ในที่แห้งและสะอาด

◆สามารถติดตั้งกล่องกระจายพลังงานได้ตามการวาดภาพการติดตั้งและผู้ใช้จะต้องจัดทำเหล็กช่องทางและสกรูฐานราก หากสายเคเบิลขาออกผู้ใช้จะต้องฝังรากฐานร่องและร่องสายเคเบิลด้านนอกสลักเกลียววางด้านล่าง

◆หลังจากติดตั้งกล่องกระจายพลังงานหรือแก้ไขแล้วชุดของรายการจะต้องได้รับการตรวจสอบและทดสอบก่อนที่จะเปิดใช้งาน

(1) ตรวจสอบว่าอุปกรณ์ไฟฟ้าภายในและการเดินสายภายในสอดคล้องกับแผนผังแผนผังหรือไม่

(2) ตรวจสอบและใช้งานสวิตช์หลายครั้งเพื่อดูว่ามีความยืดหยุ่นและปกติหรือไม่

(3) ตรวจสอบและทดสอบว่ามิเตอร์และรีเลย์ทั้งหมดนั้นถูกต้องหรือไม่

●คำแนะนำในการสั่งซื้อ

เอกสารและอุปกรณ์เสริมที่จัดทำโดย Kexun เมื่อจัดหา

▶รายการจัดส่ง

▶ใบรับรองผลิตภัณฑ์

▶รายงานการตรวจสอบโรงงาน

▶คำอธิบายผลิตภัณฑ์

▶แผนภาพระบบหลัก, แผนผังแผนผังและแผนภาพการเดินสายทุติยภูมิ

▶กุญแจประตูตู้ที่จับปฏิบัติการและชิ้นส่วนอะไหล่ที่ระบุไว้ในสัญญา

▶คำแนะนำสำหรับการใช้ส่วนประกอบหลัก
