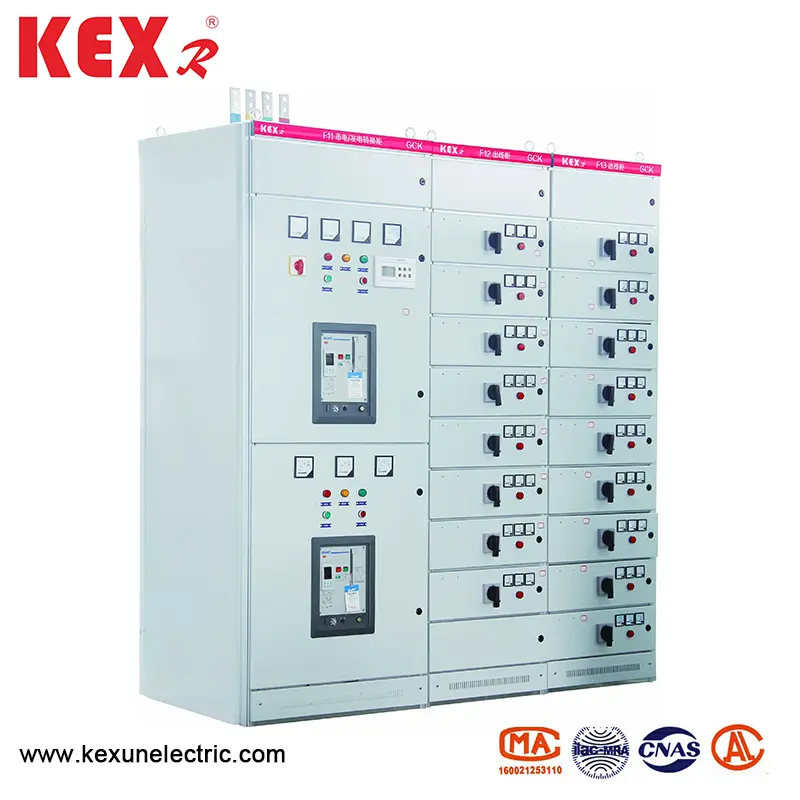

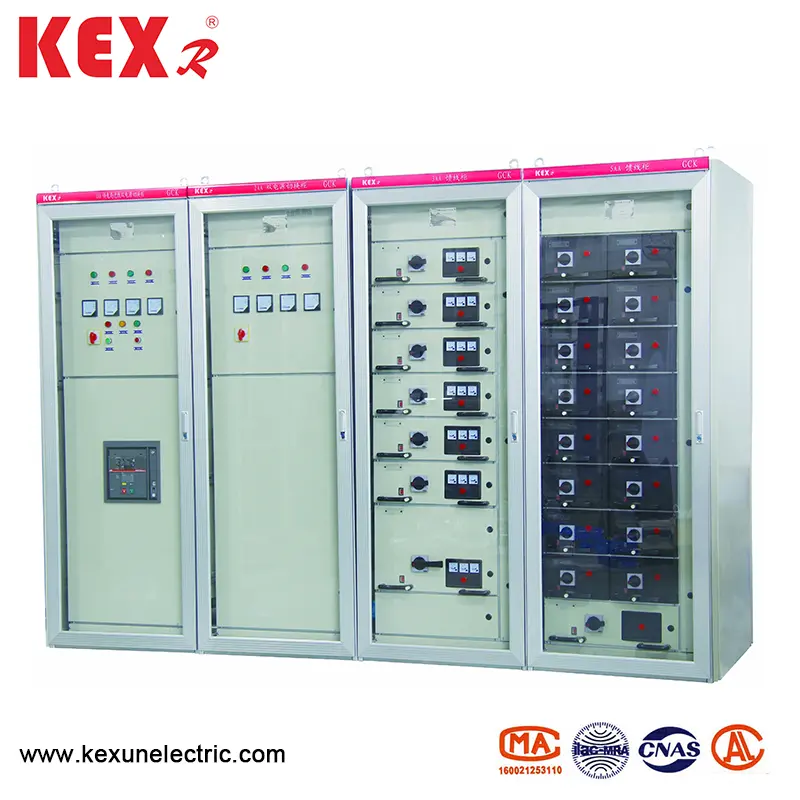

สวิตช์เกียร์แรงดันไฟฟ้าต่ำ

●ลักษณะของผลิตภัณฑ์

สวิตช์การดึงแรงดันไฟฟ้าต่ำนี้มีข้อดีของความสามารถในการแตกหักสูงความเสถียรแบบไดนามิกและความร้อนที่ดีโครงสร้างขั้นสูงและสมเหตุสมผลรูปแบบไฟฟ้าที่ใช้งานได้จริงซีรีย์ความเก่งกาจที่แข็งแกร่งการรวมกันโดยพลการของหน่วยโครงการต่างๆ ผลิตภัณฑ์นี้สอดคล้องกับมาตรฐาน IEC439 NEMAICS2-322 และยังสอดคล้องกับ GB7251-87 "สวิตช์แรงดันไฟฟ้าต่ำ" มาตรฐานแห่งชาติและ ZBK36001-89

●พารามิเตอร์ทางเทคนิคหลัก

●คุณสมบัติทางสถาปัตยกรรม

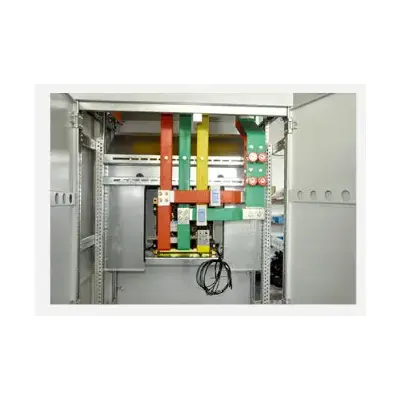

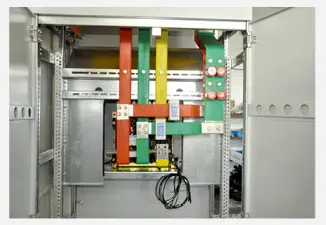

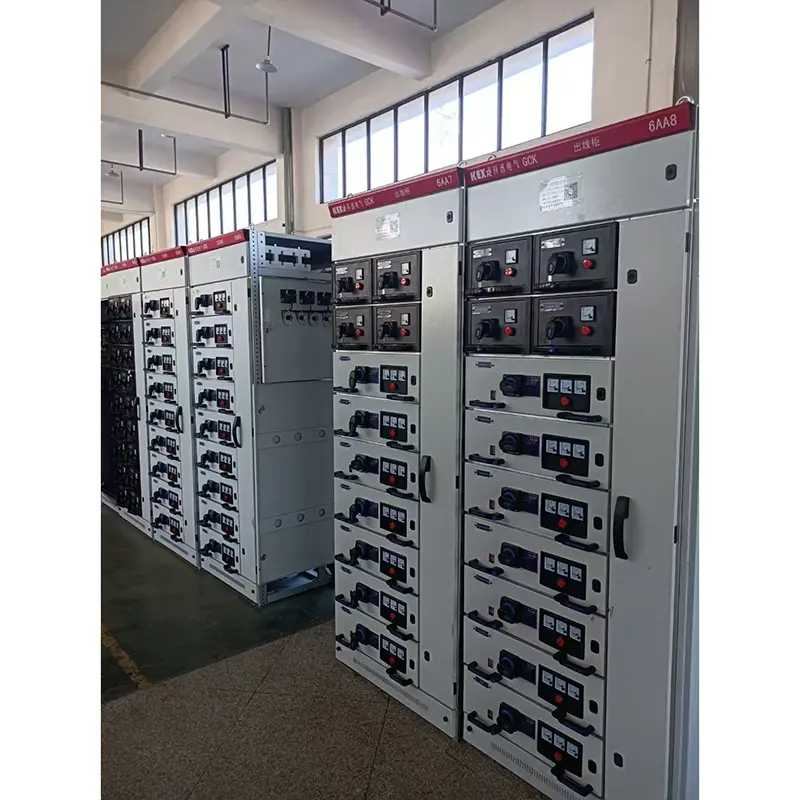

เฟรมสวิตช์เกียร์พื้นฐานของสวิตช์การดึงแรงดันไฟฟ้าต่ำเป็นโครงสร้างประกอบ ชิ้นส่วนโครงสร้างทั้งหมดของเฟรมสวิตช์เชื่อมต่อกันด้วยสกรูเพื่อสร้างเฟรมพื้นฐาน จากนั้นตามที่ต้องการประตูแผ่นกั้นพาร์ทิชันลิ้นชักยึดติดตั้งบาร์บัสและส่วนประกอบไฟฟ้าจะถูกเพิ่มเข้ามาเพื่อประกอบสวิตช์ที่สมบูรณ์ สวิตช์ LV นี้มีคุณสมบัติดังต่อไปนี้:

▶ 1. เฟรมทำจากเหล็กกล้าโปรไฟล์วางอยู่ด้วยแผ่นมุมสามมิติและยึดโดยไม่มีโครงสร้างการเชื่อมจึงหลีกเลี่ยงการเสียรูปเชื่อมและความเครียดและปรับปรุงความแม่นยำในการติดตั้ง

▶ 2. รูยึดของเฟรมและชิ้นส่วนเปลี่ยนไปตามโมดูลัส e = 20 มม.

▶ 3. ชิ้นส่วนโครงสร้างภายในถูกชุบสังกะสี หลังจากดองและฟอสเฟตภายนอกจะถูกพ่นด้วยผงอีพ็อกซี่ไฟฟ้าสถิต 4. ในสวิตช์ที่เข้ามาในศูนย์พลังงาน (PC) ด้านบนคือพื้นที่บัสแนวนอนและส่วนล่างของพื้นที่บัสแนวนอนคือห้องเบรกเกอร์วงจร เบรกเกอร์วงจรสามารถติดตั้ง DW15C ในประเทศ, ME และซีรีส์อื่น ๆ และยังสามารถติดตั้งเบรกเกอร์วงจรต่าง ๆ ที่ผลิตโดย บริษัท ไฟฟ้าต่างประเทศตามความต้องการของผู้ใช้เช่น F Breakers Circuit Series ที่ผลิตโดย บริษัท ABB และ Breakers วงจรอัจฉริยะ โดยทั่วไปหน่วยพีซีมีวงจรหลัก (รวมถึงตัวต่อบัส) ที่มีแถวกลับด้าน เมื่อกระแสไฟฟ้าที่ได้รับการจัดอันดับคือ 630A-1600A มันจะใช้สวิตช์ที่มีขนาดโดยรวมอยู่ที่ 800 × 1,000 × 2200 (ความกว้าง x ความลึก x ความสูง x ความสูง) วงจรหลักที่ไม่มีการหมุนเวียนอยู่นั้นใช้สวิตช์ที่มีมิติภายนอก 800 × 800 × 2000 (ความกว้างความลึกและความสูง) เมื่อกระแสไฟฟ้าที่ได้รับการจัดอันดับอยู่ระหว่าง 1600A-3150A มันจะใช้สวิตช์ที่มีขนาดโดยรวม 1,000 × 1,000 × 2200 (ความกว้าง x ความลึก x ความสูงความสูง) ไม่มีสวิตช์หลักที่ถูกพลิกกลับ เมื่อกระแสไฟฟ้าที่ได้รับการจัดอันดับคือ 1600A-3150A มันจะใช้สวิตช์ที่มีขนาดภายนอก 1,000 × 1,000 × 220 (ความกว้าง×ความลึก×ความสูง) วงจรหลักที่ไม่มีการหมุนเวียนอยู่นั้นใช้สวิตช์ที่มีมิติภายนอก 1,000 × 800 × 2200 (ความกว้าง x ความสูง x ความสูง)

▶ 4. โครงสร้างของสวิตช์ตัวป้อนศูนย์พลังงาน (PC) นั้นคล้ายกับสวิตช์ที่เข้ามา เมื่อกระแสการให้อาหารคือ 630A-1600A, สวิตช์ 1,000 × 1000 × 2200 (ความกว้าง×ความสูง×สูง) สามารถติดตั้งสองลูปซึ่งจัดขึ้นและลง

▶ 5. SwitchGear ศูนย์ควบคุมมอเตอร์ (MCC) มีสองประเภท: สวิตช์สวิตช์ติดผนังและสวิตช์ที่ไม่ติดผนังซึ่งด้านบนเป็นพื้นที่บัสบาร์แนวนอนและพื้นที่หน่วยการทำงานของลิ้นชักอยู่ด้านล่างพื้นที่บัสบาร์แนวนอนความกว้างคือ 600 มม. และความสูงของลิ้นชัก เมื่อตัวสวิตช์เกียร์ติดผนังส่วนด้านซ้ายของสวิตช์เกียร์เป็นพื้นที่หน่วยที่ใช้งานได้และส่วนที่ถูกต้องมีพื้นที่เต้าเสียบสายเคเบิลกว้าง 200 มม. ขนาดโดยรวมของสวิตช์เกียร์คือ 800/500/2200 (ความกว้าง/ความลึก/ความสูง) เมื่อสวิตช์เกียร์ติดตั้งอยู่ห่างจากผนังความกว้างของสวิตช์เกียร์คือ 600 มม. และพื้นที่เต้าเสียบสายเคเบิลอยู่ที่ด้านหลังของสวิตช์ ขนาดโดยรวมของสวิตช์เกียร์คือ 600 × 800 (1,000) × 2200 (ความกว้าง x ความลึก x ความสูง) ความลึกของสวิตช์มีสองชนิด: 800 และ 1,000 เราขอแนะนำให้ผู้ใช้เลือกสวิตช์ที่มีความลึก 1,000 ให้สอดคล้องกับความลึกของสวิตช์พีซี เมื่อลิ้นชักถูกดึงออกมาจากสวิตช์ส่วนที่สดในสวิตช์จะไม่ถูกเปิดเผยซึ่งปลอดภัยและเชื่อถือได้

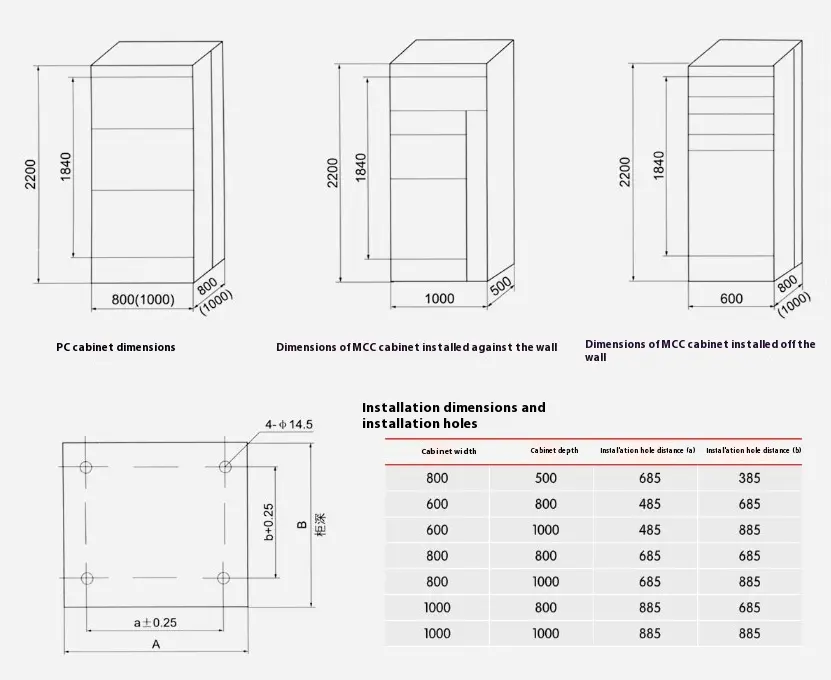

● LV SwitchGear ขนาดโดยรวมขนาดการติดตั้ง

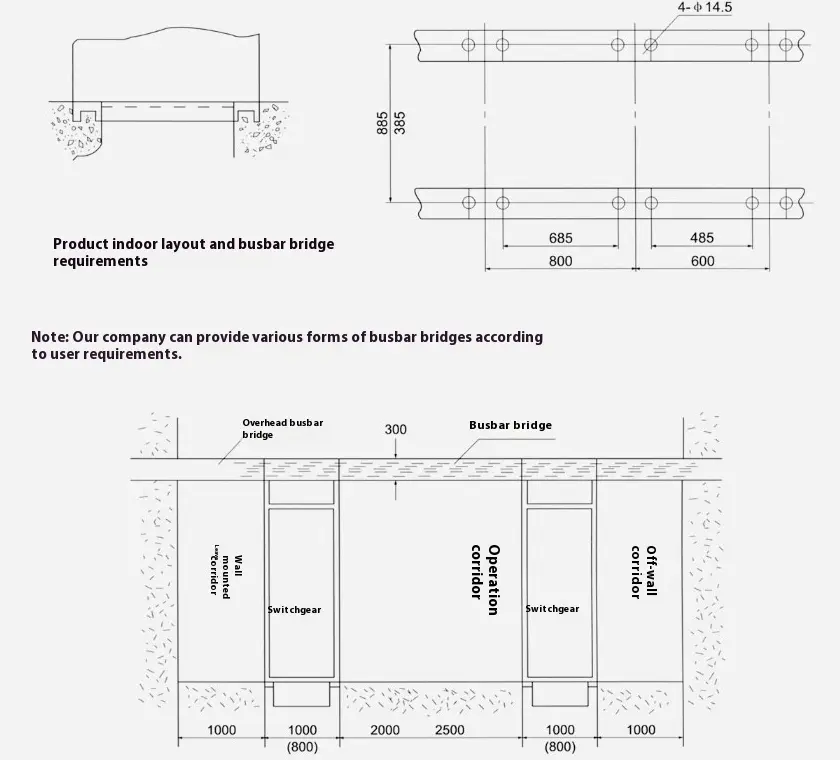

●แผนผังไดอะแกรมของฐานรากการติดตั้งสวิตช์แรงดันไฟฟ้าต่ำ

●ข้อควรระวัง

▶เมื่อติดตั้งผลิตภัณฑ์นี้เส้นแนวนอนระหว่างสวิตช์เกียร์แรงดันไฟฟ้าต่ำควรเชื่อมต่ออย่างแน่นหนาและน่าเชื่อถือ

▶ประตูของผลิตภัณฑ์นี้มีฟังก์ชั่นการเชื่อมต่อกับสวิตช์หลักนั่นคือประตูสามารถเปิดได้ภายใต้เงื่อนไขของความล้มเหลวของพลังงาน อีกด้านหนึ่งของผลิตภัณฑ์นี้คือแผ่นปิดผนึกสกรูซึ่งไม่มีฟังก์ชั่นประสานกับสวิตช์หลัก ดังนั้นโปรดยกเลิกการเชื่อมต่อแหล่งจ่ายไฟเมื่อถอดชิ้นส่วนแผ่นด้านข้างของผลิตภัณฑ์นี้เพื่อการบำรุงรักษา

▶ไม่ใช่มืออาชีพไม่ควรเปิดสวิตช์สำหรับการบำรุงรักษา
