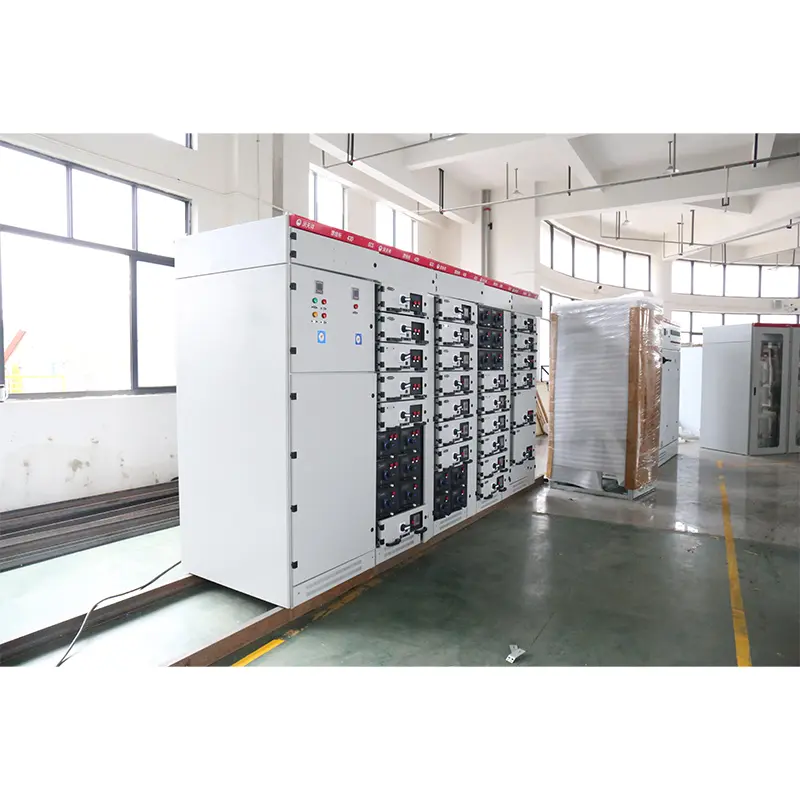

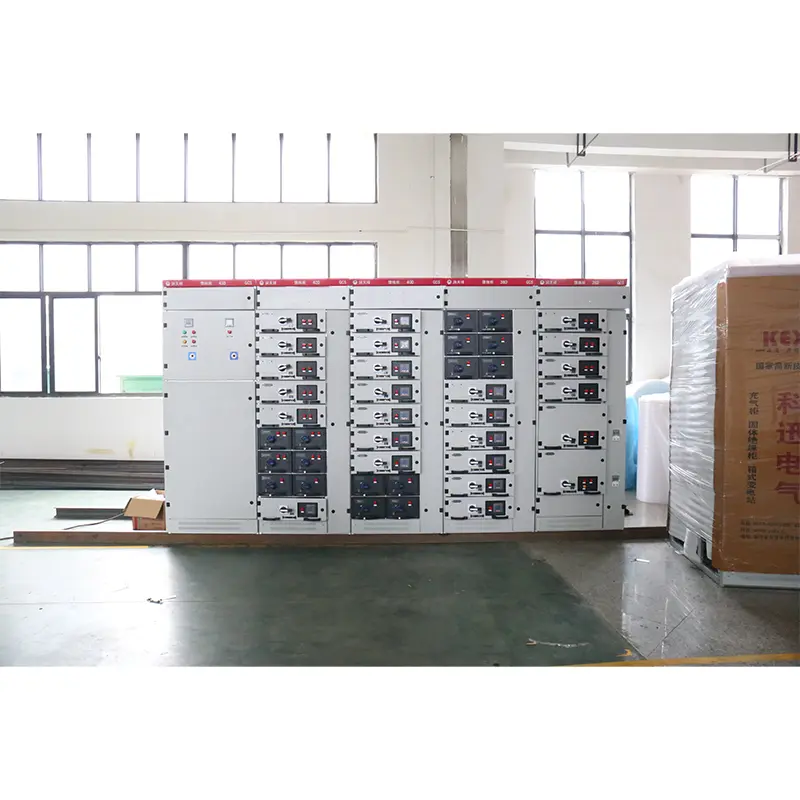

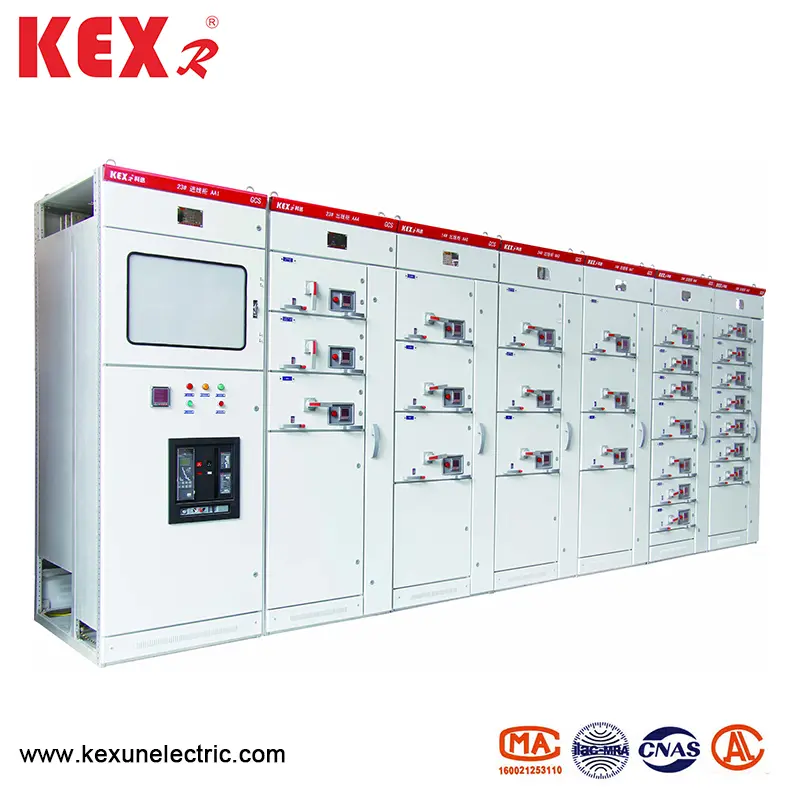

ตู้สวิตช์สกัดแรงดันไฟฟ้าต่ำ

●ดัชนีประสิทธิภาพ

การออกแบบของ GCS ประเภทตู้สวิทช์สกัดแรงดันไฟฟ้าต่ำเป็นไปตามมาตรฐานต่อไปนี้:

▶ IEC439-1 สวิตช์แรงดันไฟฟ้าต่ำและตัวควบคุม

▶ GB7251 สวิตช์แรงดันต่ำ

▶ ZBK36001 สวิตช์ดึงออกแรงดันต่ำ

●พารามิเตอร์พื้นฐาน

●โครงสร้างหลัก

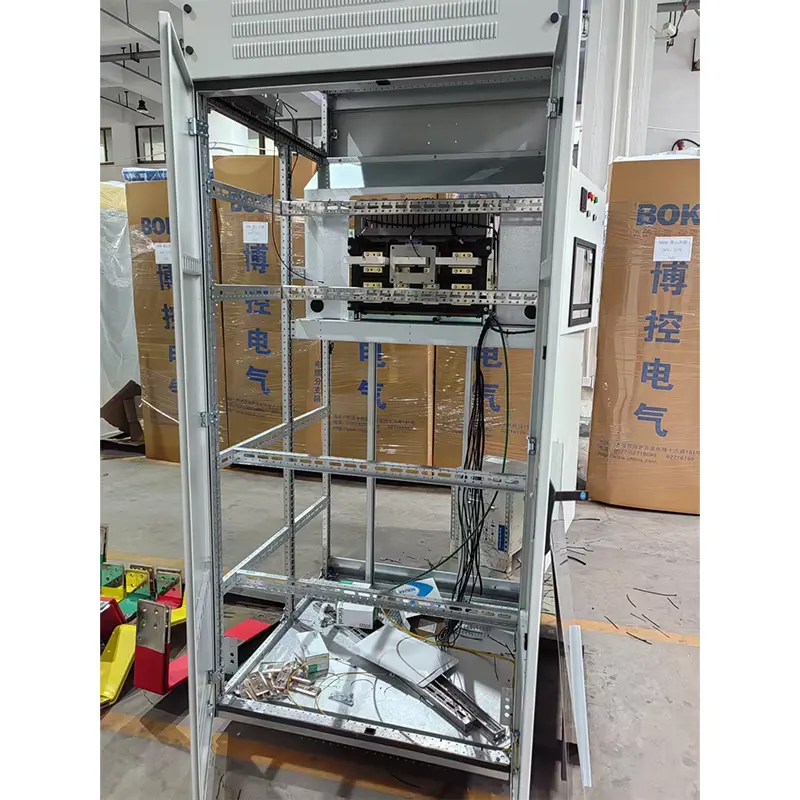

▶เฟรมหลักของ GCS ประเภทสวิตช์สกัดแรงดันไฟฟ้าต่ำใช้เหล็กหมวดเปิด 8MF และทั้งสองด้านของเหล็กส่วนมีรูติดตั้งที่มีโมดูลัส 20 มม. และ 100 มม. และ①9.2มม. ตามลำดับดังนั้นการติดตั้งภายในจึงมีความยืดหยุ่นและสะดวก

▶กรอบหลักได้รับการออกแบบในสองรูปแบบชุดประกอบคือโครงสร้างที่ประกอบอย่างเต็มที่และโครงสร้างรอยบางส่วน (เฟรมด้านข้างและคานข้าม) เพื่อให้ผู้ใช้เลือก

▶ห้องทำงานแต่ละห้องของอุปกรณ์ถูกแยกออกจากกันและช่องของมันแบ่งออกเป็นห้องหน่วยการทำงานห้องบัสและห้องเคเบิล ฟังก์ชั่นของแต่ละห้องมีความเป็นอิสระ

▶รถบัสหลักแนวนอนจัดเรียงตามแนวนอนด้านหลังตู้ซึ่งเป็นมาตรการพื้นฐานที่จะทำให้วงจรหลักของอุปกรณ์มีความแข็งแรงลัดวงจรสูง

▶การออกแบบช่องเคเบิลทำให้สะดวกมากสำหรับสายเคเบิลที่จะขึ้นและลง

▶ชุดขนาดของตู้ทั่วไปของอุปกรณ์ (ดูตารางด้านล่าง):

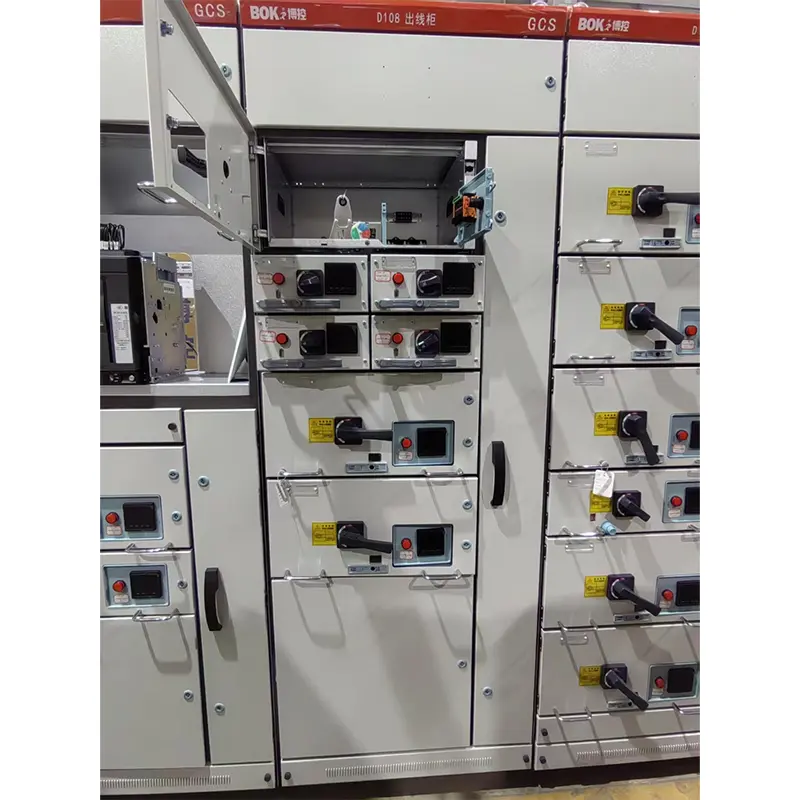

●หน่วยฟังก์ชั่น

1. ความสูงของลิ้นชักคือ 160 มม. มันถูกแบ่งออกเป็น 1/2 หน่วย, 1 หน่วย, 3/2 หน่วย, 2 หน่วย, 3 หน่วยและห้าซีรีย์ขนาด กระแสไฟฟ้าที่ได้รับการจัดอันดับของวงจรหน่วยคือ 400A หรือน้อยกว่า

2. ลิ้นชักจะเปลี่ยนเฉพาะในมิติความสูงและความกว้างและมิติความลึกยังคงไม่เปลี่ยนแปลง ลิ้นชักที่มีหน่วยการทำงานเดียวกันมีความสามารถในการแทนกันได้ดี

3. ตู้ MCC แต่ละตัวสามารถติดตั้งได้มากที่สุด 11 ลิ้นชักหนึ่งหน่วยหรือลิ้นชัก 22 1/2-unit ซึ่งมีลิ้นชักมากกว่าหนึ่งหน่วยใช้แผ่นหลังอเนกประสงค์

4. ตามกระแสไฟฟ้าทางเข้าและทางออกของลิ้นชักใช้ปลั๊กอินจำนวนที่แตกต่างกันด้วยโครงสร้างชิปเดียวกัน

5. 1/2 ห้องลิ้นชักและห้องเคเบิลเชื่อมต่อด้วยอะแดปเตอร์ ZJ-2 พร้อมโครงสร้างแผ่นหลัง

6. การเชื่อมต่อระหว่างลิ้นชักหน่วยและห้องเคเบิลใช้อะแดปเตอร์ ZJ-1 ที่มีแถบขนาดเท่ากันหรือโครงสร้างท่อตามการให้เกรดปัจจุบัน

7. หน่วยลิ้นชักติดตั้งอุปกรณ์ประสานกลไกเชิงกล

●ส่วนประกอบไฟฟ้าหลัก

หลักการเลือกของส่วนประกอบไฟฟ้าหลักขึ้นอยู่กับเทคโนโลยีที่นำเข้าซึ่งสามารถผลิตได้ในซีรีส์ในประเทศจีนและตรงตามข้อกำหนดของประสิทธิภาพสูงของอุปกรณ์

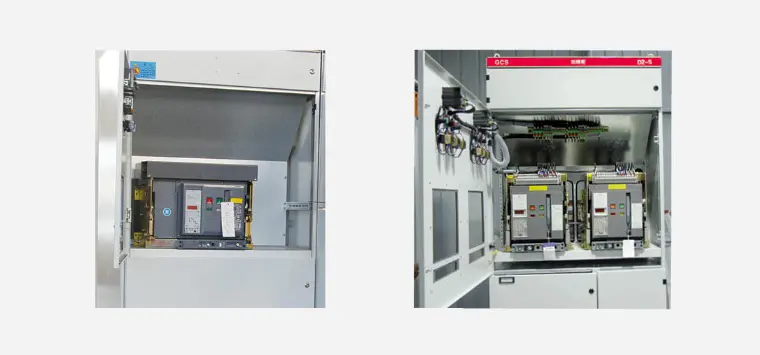

▶เบรกเกอร์ของแหล่งจ่ายไฟและเครื่องป้อนส่วนใหญ่เลือก AH Series ซีรี่ส์ M อื่น ๆ ที่ผลิตโดย Schneider Company และ F Series ที่ผลิตโดย บริษัท ABB ที่มีประสิทธิภาพขั้นสูงสามารถเลือกได้ AH Circuit Breaker มีลักษณะของประสิทธิภาพที่ดีโครงสร้างขนาดกะทัดรัดน้ำหนักเบาและซีรีส์ที่แข็งแกร่ง ราคาค่อนข้างต่ำการบำรุงรักษาและการใช้งานสะดวกและดัชนีประสิทธิภาพทั้งหมดสามารถตอบสนองความต้องการของอุปกรณ์นี้

▶หน่วยลิ้นชัก (ชุดควบคุมมอเตอร์, หน่วยป้อนบางส่วน) เบรกเกอร์วงจรส่วนใหญ่เลือก CM1 และ TG.TM30 ซีรีส์พลาสติกเคสเคสเบรกเกอร์และบางคนเลือก NZM- ผลิตโดย บริษัท Moeller 100A ซีรีส์ สวิตช์เหล่านี้มีลักษณะของประสิทธิภาพที่ดีโครงสร้างขนาดกะทัดรัดการออกมาสั้น ๆ หรือไม่มีตัวชี้วัดทางเทคนิคและเศรษฐกิจสูงซึ่งสามารถตอบสนองความต้องการของอุปกรณ์นี้

▶สวิตช์แยกและสวิตช์แยกฟิวส์จะเป็น Q series ซีรี่ส์นี้มีความน่าเชื่อถือสูงและมีความสามารถในการทำลายที่แข็งแกร่งและสามารถตระหนักถึงการประสานทางกล

▶ฟิวส์หลักคือ NT Series 5. คอนแทคเลนส์ AC จะเป็นซีรี่ส์ B และ LCI-D ..

●ลักษณะของ GCS ประเภทตู้สวิทช์สกัดแรงดันไฟฟ้าต่ำ

1. ปรับปรุงความจุความร้อนของอะแดปเตอร์และลดการเพิ่มขึ้นของอุณหภูมิเพิ่มเติมที่เกิดจากการเพิ่มขึ้นของอุณหภูมิของอะแดปเตอร์ไปยังขั้วต่อหัวสายเคเบิลและตัวเว้นวรรค

2. การแยกระหว่างหน่วยการทำงานและช่องว่างนั้นชัดเจนและเชื่อถือได้และความล้มเหลวของหน่วยหนึ่งจะไม่ส่งผลกระทบต่อการทำงานของหน่วยอื่น ๆ เพื่อให้ความล้มเหลวถูก จำกัด อยู่ที่ช่วงต่ำสุด

3. การจัดเรียงแนวนอนของรถโดยสารทำให้อุปกรณ์มีความเสถียรและความร้อนที่ดีและสามารถทนต่อผลกระทบของกระแสไฟฟ้าลัดวงจร 80/176ka

4. จำนวนวงจรในตู้ 4.MCC เดียวมีมากถึง 22 โดยพิจารณาจากความต้องการของประตูไฟฟ้าอัตโนมัติ (เครื่อง) ในการผลิตพลังงานระบบปิโตรเคมีและอุตสาหกรรมอื่น ๆ ที่มีความจุหน่วยเดียวขนาดใหญ่

5. การเชื่อมต่อระหว่างอุปกรณ์และสายเคเบิลภายนอกเสร็จสมบูรณ์ในช่องสายเคเบิลและสายเคเบิลสามารถขึ้นและลงได้ หม้อแปลงไฟฟ้าปัจจุบันถูกติดตั้งในห้องเคเบิลซึ่งทำให้การติดตั้งและการบำรุงรักษาสะดวก

6. ในระบบการกระจายพลังงานเดียวกันกระแสไฟฟ้าลัดวงจรสามารถถูก จำกัด ได้โดยการจับคู่เครื่องปฏิกรณ์ที่ จำกัด ปัจจุบันแรงดันไฟฟ้าบัสสามารถเสถียรในค่าที่กำหนดและข้อกำหนดสำหรับความแข็งแรงของการลัดวงจรของส่วนประกอบสามารถลดลงได้บางส่วน

7. หน่วยลิ้นชักมีขั้วต่อรองจำนวนมาก (32 คู่สำหรับหน่วยที่ 1 ขึ้นไปและ 20 คู่สำหรับหน่วย 1/2) ซึ่งสามารถตอบสนองความต้องการของอินเทอร์เฟซคอมพิวเตอร์และลูปควบคุมอัตโนมัติสำหรับจำนวนผู้ติดต่อ

●วงจรเสริม

การออกแบบแผนภาพวงจรเสริมสอดคล้องกับกฎระเบียบทางเทคนิคสำหรับการออกแบบพลังงานเสริมของโรงไฟฟ้าความร้อนและกฎระเบียบทางเทคนิคการออกแบบอื่น ๆ ที่เกี่ยวข้อง มันเหมาะสำหรับระบบพลังงานแรงดันต่ำของโรงไฟฟ้าและสถานีย่อยและระบบการกระจายพลังงานแรงดันต่ำในโรงงานเหมืองและอาคารสูง รูปแบบวงจรเสริมของโรงงานและเหมืองได้รับการออกแบบตามรูปแบบวงจรหลักซึ่งแบ่งออกเป็นหน่วยการทำงานของสายไฟขาเข้าสายป้อน (PC) และสายป้อนมอเตอร์ (MCC) ..

●แพ็คเกจผลิตภัณฑ์

ผู้ผลิตจะต้องจัดทำเอกสารและอุปกรณ์เสริมต่อไปนี้เมื่อจัดหา:

▶รายการอุปกรณ์

▶ใบรับรองผลิตภัณฑ์

▶คำแนะนำสำหรับการใช้งาน

▶รายงานการทดสอบจากโรงงาน

▶ภาพวาดไฟฟ้าที่เกี่ยวข้อง

▶กุญแจประตูตู้ที่จับปฏิบัติการและชิ้นส่วนอะไหล่ที่ระบุไว้ในสัญญา

▶คำแนะนำการติดตั้งส่วนประกอบหลัก

●คำแนะนำในการสั่งซื้อ

สัญญาการสั่งซื้อของ GCS พิมพ์ตู้สวิตช์สกัดแรงดันไฟฟ้าต่ำมีเนื้อหาต่อไปนี้:

▶โมเดลเต็มรูปแบบของผลิตภัณฑ์รวมถึงหมายเลขรูปแบบวงจรหลักและหมายเลขชุดวงจรเสริม

▶ไดอะแกรมลำดับการรวมกันของระบบวงจรหลัก

▶แผนผังแผนผังของวงจรเสริม

▶รายการส่วนประกอบในตู้

▶การตั้งค่าพารามิเตอร์เช่นแรงดันไฟฟ้าปัจจุบันและเวลาในวงจร

▶ตารางพิเศษอื่น ๆ ที่ไม่สอดคล้องกับการใช้ผลิตภัณฑ์ปกติ
