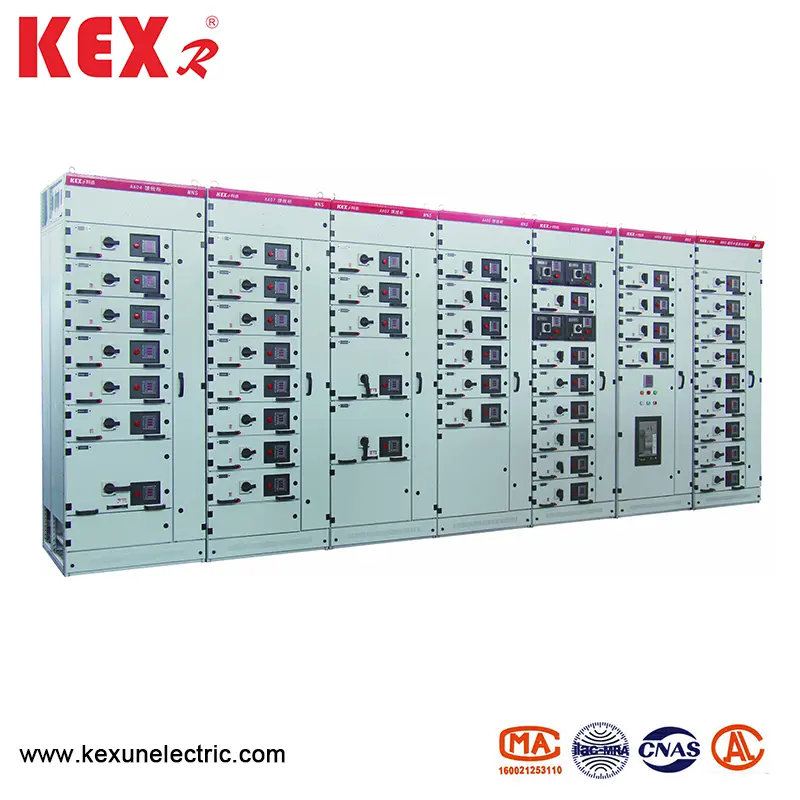

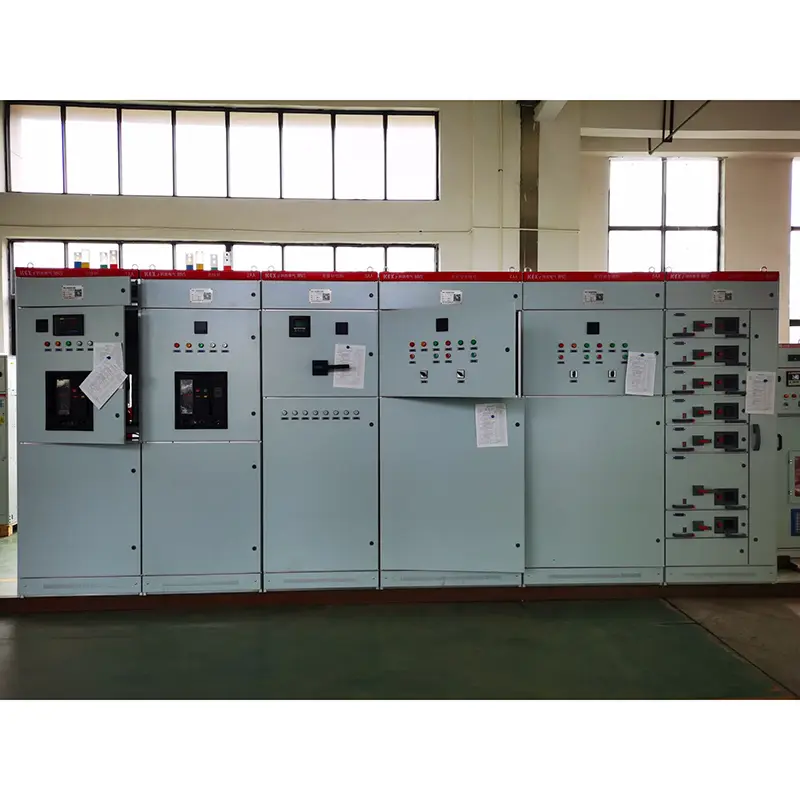

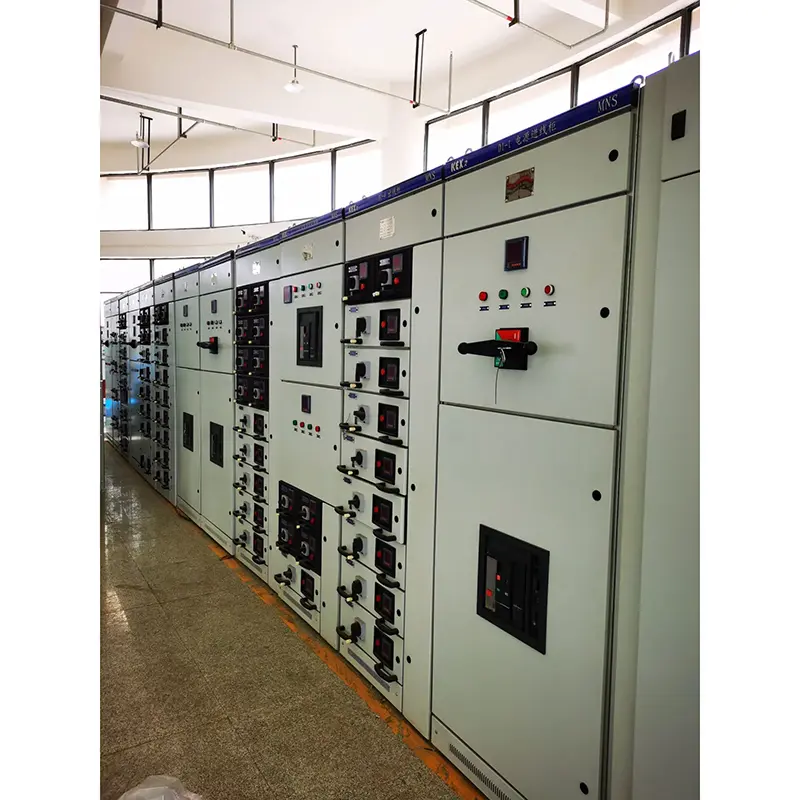

ตู้กระจายพลังงานแรงดันไฟฟ้าต่ำ

●มาตรฐาน

MNS พิมพ์ตู้กระจายพลังงานแรงดันไฟฟ้าต่ำสอดคล้องกับมาตรฐานระดับมืออาชีพระดับชาติของ GB7251.1 สวิตช์แรงดันไฟฟ้าต่ำและ JB/T9961 สวิตช์เกียร์แรงดันไฟฟ้าต่ำและมาตรฐานระดับมืออาชีพระหว่างประเทศเช่น IEC439-1.VDE0660 ส่วน V. V. V. V. V. V. V.

● MNS พิมพ์ตู้กระจายพลังงานแรงดันไฟฟ้าต่ำโดยใช้เงื่อนไข

▶อุณหภูมิแวดล้อม： -5 ~ 40 ℃， 24H เฉลี่ยน้อยกว่า 35 ℃

▶สภาวะบรรยากาศ: อากาศสะอาดและความชื้นสัมพัทธ์ไม่ควรเกิน 50% ที่อุณหภูมิสูงสุดที่ +40 ℃ ที่อุณหภูมิที่ต่ำกว่าอนุญาตให้ใช้ความชื้นสัมพัทธ์สูงขึ้นเช่น 90% ที่ +20 ℃ แต่ควรคำนึงถึงการเปลี่ยนแปลงอุณหภูมิและการควบแน่นอาจเกิดขึ้นเป็นครั้งคราว

▶ระดับความสูง: น้อยกว่า 1,000 เมตร, MNS พิมพ์ตู้กระจายพลังงานแรงดันไฟฟ้าต่ำเหมาะสำหรับการขนส่งและการจัดเก็บที่อุณหภูมิต่อไปนี้: -25 ℃ถึง +55 ℃และสามารถเข้าถึงได้ +70 ℃ภายใน 24 ชั่วโมงในเวลาอันสั้น ภายใต้อุณหภูมิสูงเหล่านี้อุปกรณ์ไม่ควรได้รับความเสียหายอย่างไม่สามารถแก้ไขได้และควรทำงานตามปกติ

▶หากไม่สามารถปฏิบัติตามเงื่อนไขข้างต้นได้ก็จะถูกตัดสินผ่านการปรึกษาหารือระหว่างผู้ใช้และ Kexun

▶เมื่ออุปกรณ์นี้ใช้ในการขุดเจาะน้ำมันนอกชายฝั่งและแพลตฟอร์มการผลิตและโรงไฟฟ้านิวเคลียร์จะต้องลงนามในข้อตกลงทางเทคนิคแยกกัน

●พารามิเตอร์ทางเทคนิคพื้นฐานของ MNS พิมพ์ตู้กระจายพลังงานแรงดันไฟฟ้าต่ำ

◆ประสิทธิภาพไฟฟ้า

◆ปริญญา IP

ปฏิบัติตามมาตรฐาน IEC529 และ DIN40050 IP30 ปกป้องของแข็งที่มีขนาดใหญ่กว่าφ2.5มม., IP40 ปกป้องของแข็งที่มีขนาดใหญ่กว่าφ 41.0 มม. และ IP54 ป้องกันฝุ่นและการสาดในทิศทางใด ๆ (โปรดปรึกษากับผู้ผลิตเมื่อสั่งระดับการป้องกัน IP54)

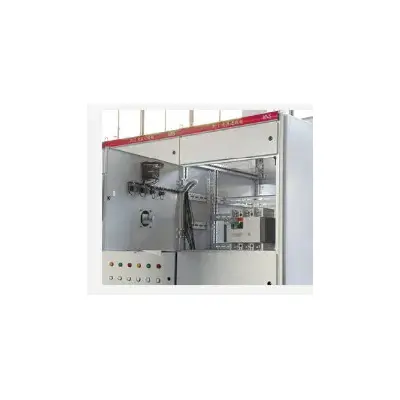

◆โครงสร้างตู้

โครงสร้างพื้นฐานของตู้กระจายพลังงานแรงดันไฟฟ้าต่ำประกอบด้วยโปรไฟล์รูปตัว C ส่วน C เกิดขึ้นจากแผ่นเหล็กดัดด้วย E = 25 มม. เป็นรูยึดโมดูล ตู้ทั้งหมดและพาร์ทิชันด้านในได้รับการชุบสังกะสีและบริสุทธิ์ รอบ ๆ แผงประตูแผงด้านข้างทำจากการฉีดพ่นไฟฟ้าสถิตแรงดันสูง ดูรูปด้านล่างสำหรับโครงสร้างพื้นฐานของตู้

◆สลับประเภทตู้

1. ระยะห่างระหว่างศูนย์กระจายพลังงาน (PC1: EMAX, MT, 3WN, AH, AH, ME Series Circuit Breakers สามารถใช้งานได้

2. ตู้กลางควบคุมมอเตอร์ (MCC): มันประกอบด้วยลิ้นชักขนาดใหญ่และขนาดเล็กและสวิตช์หลักของแต่ละลูปใช้เบรกเกอร์เคสพลาสติกที่ทำลายสูงหรือสวิตช์โหลดโรตารี่พร้อมฟิวส์ ตู้ชดเชยปัจจัยพลังงานอัตโนมัติ (พร้อมอุปกรณ์ชดเชยปัจจัยพลังงานอัตโนมัติและระยะไกล)

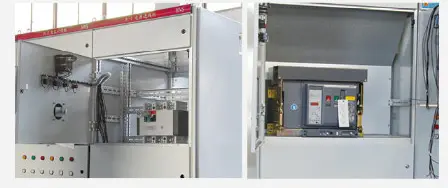

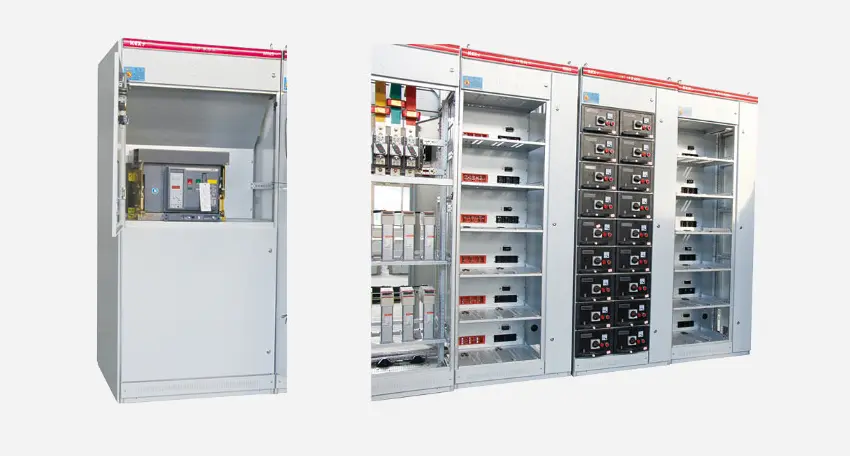

◆ตู้ศูนย์กระจายพลังงาน (PC)

◆ B ศูนย์ควบคุมมอเตอร์ (MCC)

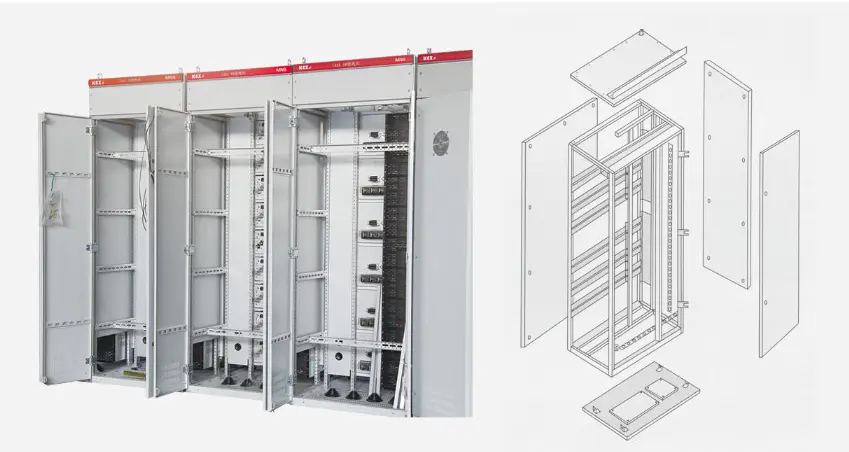

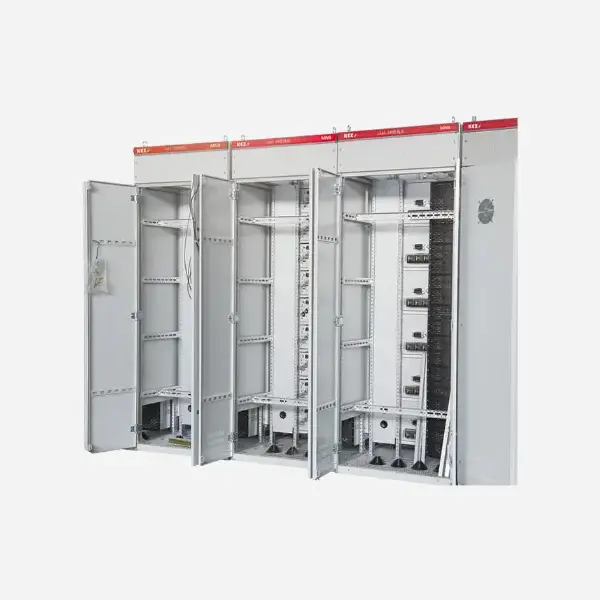

◆โครงสร้างเฟรมตู้ประกอบด้วยโปรไฟล์รูปตัว C

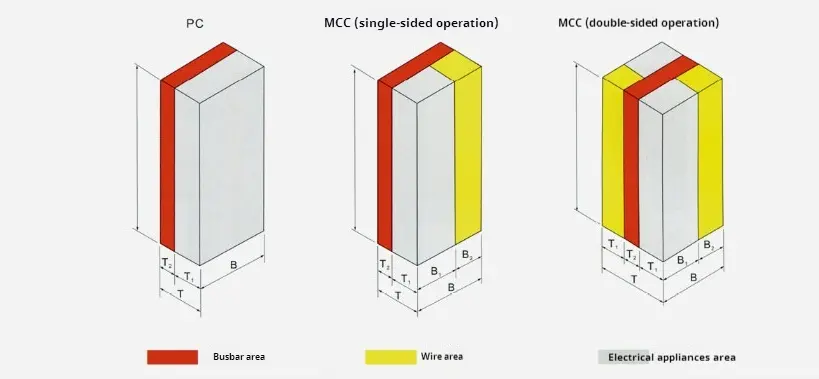

◆แผนผังไดอะแกรมของ MNS ประเภทตู้กระจายพลังงานแรงดันไฟฟ้าต่ำ

●การออกแบบพาร์ติชันของตู้

◆ศูนย์กระจายพลังงาน (PC)

(1) ตู้ PC แบ่งออกเป็นสามช่อง ห้องบัสแนวนอน: ที่ด้านหลังของตู้ ช่องทำงานของหน่วย: ที่ด้านหน้าส่วนบนของตู้หรือที่ด้านซ้ายซ้ายของตู้

(2) มาตรการการแบ่งส่วน: ช่องบัสแนวนอนและช่องทางการทำงานถูกคั่นด้วยแผ่นเหล็ก ช่องควบคุมการควบคุมจะถูกแยกออกจากช่องหน่วยการทำงานโดยฝาครอบพลาสติกโพลีฟีนลีนอีเธอร์

(3) เบรกเกอร์วงจรเฟรมที่ติดตั้งในตู้สามารถดำเนินการด้วยตนเองนอกตู้ในสถานะปิด สังเกตการเปิดและปิดสถานะของเบรกเกอร์และตัดสินว่าเบรกเกอร์อยู่ในตำแหน่งทดสอบหรือตำแหน่งการทำงานตามความสัมพันธ์ตำแหน่งระหว่างกลไกการทำงานและประตู

(4) โครงสร้างการแยกได้รับการออกแบบระหว่างวงจรหลักและวงจรเสริม หน่วยไฟฟ้าเสริมซึ่งประกอบด้วยเมตรไฟสัญญาณและปุ่มทั้งหมดจะถูกติดตั้งบนกระดานพลาสติกและฝาครอบที่ทำจากพลาสติกโฟมโพลียูรีเทนเปลวไฟจะถูกแยกออกจากวงจรหลักด้านหลังกระดาน

◆ศูนย์ควบคุมมอเตอร์แบบดึงออกและศูนย์กระจายพลังงานกระแสไฟฟ้าขนาดเล็ก (MCC)

ตู้ MCC ประเภทลิ้นชักแบ่งออกเป็นสามช่องคือห้องบัสแนวนอนด้านหลังตู้ห้องทำงานด้านซ้ายที่ด้านหน้าของตู้และช่องสายเคเบิลทางด้านขวาด้านหน้าของตู้ ช่องบัสแนวนอนและช่องทำงานของหน่วยการทำงานถูกคั่นด้วยบอร์ดฟังก์ชั่นที่ทำจากพลาสติกโฟมฟูฟาร์เทอร์เปลวไฟและช่องสายเคเบิลจะถูกแยกออกจากห้องบัสแนวนอนและช่องทำงานโดยแผ่นเหล็ก ศูนย์ควบคุมมอเตอร์ MCCI) ลิ้นชักแบ่งออกเป็นห้าประเภทต่อไปนี้: 8E/4: ความสูง 200 ×ความกว้าง 150 ×ลึก 400 มม. 8E/2: ความสูง 200 ×ความกว้าง 300x ความลึก 400 มม. 8E: ความสูง 200 ×ความกว้าง 600 ×ลึก 400 มม. 16E: ความสูง 400 ×ความกว้าง 600 ×ลึก 400 มม. 24E: ความสูง 600 ×ความกว้าง 600 ×ลึก 400 มม.

◆โครงสร้างตู้สวิตช์เต้าเสียบด้านหลัง

เพื่อลดความกว้างของการจัดเรียงของตู้สวิตช์บัสหลักของตู้สวิตช์จะถูกติดตั้งในแนวนอนที่ด้านบนของตู้สวิตช์และครึ่งหลังของตู้เป็นห้องเคเบิลที่เชื่อมต่อสายเคเบิลขาเข้าและออก ด้านหน้าของตู้สวิตช์เป็นห้องอุปกรณ์ซึ่งมีการติดตั้งหน่วยการทำงานของสวิตช์ ในระบบนี้ห้องเคเบิลที่ด้านข้างของตู้สวิตช์ถูกย้ายไปที่ตู้ด้านหลังซึ่งจะช่วยลดความกว้างของการจัดเรียงของตู้สวิตช์เพื่อตอบสนองความต้องการของเค้าโครงพื้นที่ของสถานีย่อย

ตู้ป้อนมีความกว้าง 600 มม. และลึก 1,000/1200 มม. พร้อมห้องบัสหลักอิสระที่ด้านบนซึ่งแยกได้จากห้องอุปกรณ์ ความสูงการติดตั้งที่มีประสิทธิภาพของห้องอุปกรณ์ด้านหน้าคือ 72E (E = 25 มม.) ซึ่งแยกออกจากห้องเคเบิลด้านหลังโดยบอร์ดมัลติฟังก์ชั่นทำให้ใช้พื้นที่ติดตั้งอย่างเต็มที่ของตู้สวิตช์ที่มีโครงสร้างขนาดกะทัดรัดและการกำหนดค่าหน่วยที่ยืดหยุ่น ห้องเคเบิลที่ด้านหลังมีประตูซึ่งสะดวกสำหรับการติดตั้งและบำรุงรักษา ความกว้างของตู้เข้าจะถูกกำหนดตามกระแสเฟรมของหน่วยที่เข้ามา ความกว้างที่แนะนำคือ 400/600/800/1000 มม. และความลึกของตู้คือ 1,000 มม.

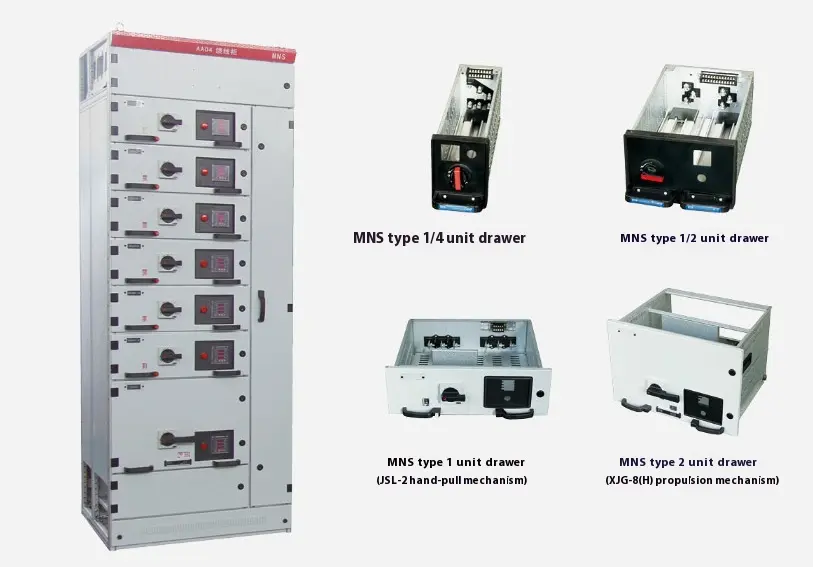

●ประเภทลิ้นชัก

(1) 8E/4: ประกอบ 4 หน่วยลิ้นชักในพื้นที่ 8E ความสูง

(2) .8E/2: ประกอบ 2 หน่วยลิ้นชักในพื้นที่ 8E ความสูง

(3) 8E: ประกอบหน่วยลิ้นชักในพื้นที่ 8E ความสูง

(4) 16E: ประกอบหน่วยลิ้นชักที่ความสูง 16E (400 มม.)

(5) 24E: ประกอบหน่วยลิ้นชักที่ความสูง 24E (600 มม.) สามารถประกอบหน่วยลิ้นชักห้าชนิดในตู้และยังสามารถใช้สำหรับการประกอบแบบผสม ดูตารางด้านล่างสำหรับจำนวนหน่วยลิ้นชักสูงสุดที่สามารถรองรับได้ในตู้สำหรับชุดประกอบเดียว

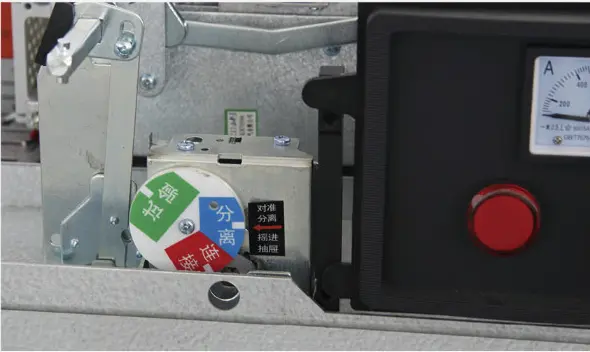

◆การเชื่อมต่อไฟฟ้าและกลไกของลิ้นชัก

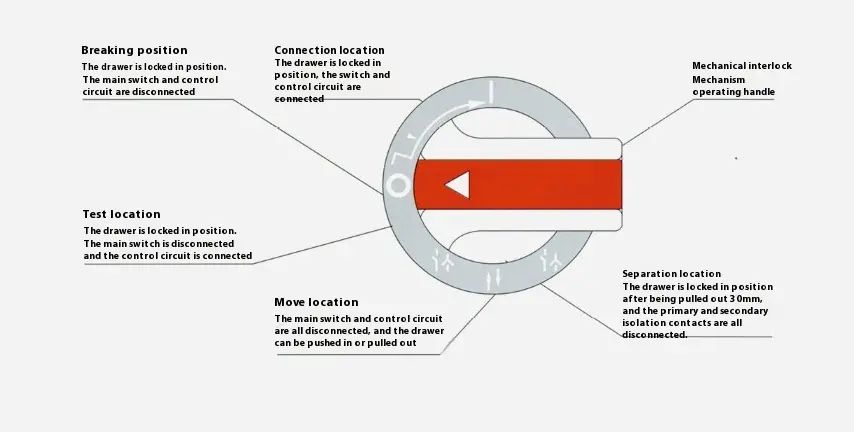

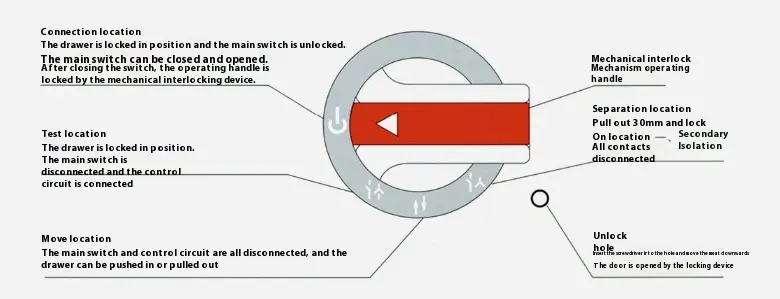

หน่วยลิ้นชักมีตำแหน่งการเชื่อมต่อกลไกที่เชื่อถือได้ซึ่งควบคุมโดยมือจับปฏิบัติการและมีตำแหน่งปิดการทดสอบการวาดและการแยกที่ชัดเจนและแม่นยำ ดูรูปสำหรับการทำงานของกลไกการทำงาน เพื่อเสริมสร้างข้อควรระวังด้านความปลอดภัยสามารถเพิ่มกุญแจล็อคได้หลังจากที่มือจับการผ่าตัดอยู่ในตำแหน่งและสามารถเพิ่มล็อคได้มากถึงสามตัวดังที่แสดงในรูปด้านซ้าย หลังจากที่หน่วยลิ้นชักเข้ามาแล้วมันจะต้องดำเนินการตามฟังก์ชันการทำงานและตำแหน่งที่ระบุไว้ในรูปที่ 4 และรูปที่ 5 มิฉะนั้นจะทำให้ชิ้นส่วนโครงสร้างเสียหายได้อย่างง่ายดายดังนั้นโปรดให้ความสนใจเมื่อใช้งาน

◆ 8E/4 และ 8E/2 ใช้ฟังก์ชันสวิตช์

◆ 8eand 16e, 24e ใช้ฟังก์ชันสวิตช์

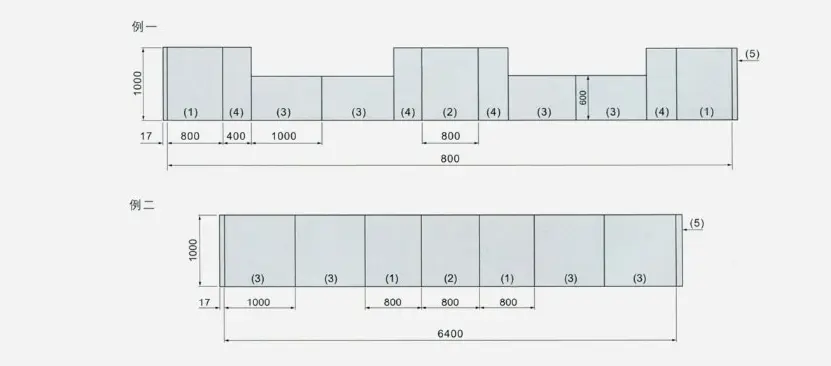

◆แผนผังไดอะแกรมของโหมดผสม

●การติดตั้งการใช้และการบำรุงรักษา

1. เมื่ออุปกรณ์มาถึงปลายทางก่อนอื่นให้ตรวจสอบว่ากล่องบรรจุเสร็จสมบูรณ์หรือไม่ หากอุปกรณ์ไม่ได้ติดตั้งทันทีควรเก็บไว้ในที่แห้งและสะอาด

2. อุปกรณ์แนะนำให้ติดตั้งออกจากผนังหรือสามารถติดตั้งกับผนังได้ ระนาบรองพื้นการติดตั้งควรแบนและข้อผิดพลาดแนวนอนของเหล็กฐานรากคือ 1/1000 และค่าเบี่ยงเบนความยาวทั้งหมดคือ 3 มม. ..

3. ขอแนะนำให้ใช้เกรด 8.8 และเครื่องซักผ้าแรงตึงสำหรับการยึดสลักเกลียวของชิ้นส่วนนำไฟฟ้าทั้งหมดและแรงบิดกระชับที่แนะนำจะแสดงในตารางด้านล่าง:

4. ปลอกหัวสายเคเบิลและขั้วต่อทองแดงจำนวนหนึ่งสำหรับวงจรรองที่จัดทำโดยอุปกรณ์เสริมโครงการ MCC (เพื่อที่จะปรับให้เข้ากับการประมวลผลความเย็นของข้อต่อทองแดงแนะนำให้ใช้สายไฟที่ยืดหยุ่นหลายคอร์สำหรับสายเคเบิลรอง)

5. หลังจากเชื่อมต่อสายเคเบิลด้านล่างของอุปกรณ์ควรปิดเพื่อป้องกันสัตว์เล็ก ๆ จากการคลานเข้าไปในตู้และทำให้เกิดอุบัติเหตุลัดวงจร

6. หลังการติดตั้งหรือปรับก่อนที่จะดำเนินการต้องมีการตรวจสอบและการทดสอบต่อไปนี้:

▶ตรวจสอบว่าอุปกรณ์ไฟฟ้าและการควบคุมการเดินสายที่ติดตั้งในอุปกรณ์เป็นไปตามข้อกำหนดของภาพวาดโรงงานหรือไม่

▶การทำงานด้วยตนเองของสวิตช์ต่าง ๆ จะต้องยืดหยุ่นโดยไม่มีความผิดปกติหรือติดขัด

▶ตรวจสอบว่าการกระทำของกลไกการเชื่อมต่อกลไกและอุปกรณ์ประสานไฟฟ้านั้นถูกต้องและเชื่อถือได้หรือไม่ซึ่งควรเป็นไปตามข้อกำหนดของระบบ

▶ตรวจสอบว่าความต้านทานของฉนวนกันความร้อนของวงจรหลักและวงจรควบคุมตรงตามข้อกำหนดที่ระบุหรือไม่

▶ตรวจสอบว่าอุปกรณ์ไฟฟ้าที่ติดตั้งในอุปกรณ์นั้นมีการติดต่อที่ดีและตรงตามข้อกำหนดทางเทคนิคของเครื่องใช้ไฟฟ้าหรือไม่

▶ตรวจสอบว่ามีสิ่งแปลกปลอมอยู่ภายในอุปกรณ์หรือไม่และสกรูยึดของชิ้นส่วนต่าง ๆ นั้นหลวมหรือไม่

◆คำแนะนำในการใช้งานสำหรับ MCC แบบดึงออก:

(1) หลังจากที่ด้านล่างของลิ้นชักเข้าสู่คู่มืออย่างถูกต้องจะถูกผลักเข้าไปในตู้มิฉะนั้นลิ้นชักจะได้รับความเสียหายหรือไม่สามารถดึงออกมาได้

(2) ดูรูปที่ 4 สำหรับสัญลักษณ์และฟังก์ชั่นบนแผงลิ้นชัก 8E/4 และ 8E/2 ลูกศรจากตำแหน่งที่แตกหัก "O" ไปยังตำแหน่งที่ทำงาน "i" ในรูปบ่งชี้ว่าควรผลักมือจับการทำงานในก่อนแล้วหมุนจาก "O" ถึง "ฉัน" เมื่อกลับมาไม่จำเป็นต้องผลักมันเพียงแค่หมุนที่จับ "ฉัน" เป็น "O" และหลังจากปล่อยไปแล้วที่จับ

(3) ดูรูปที่ 5 สำหรับสัญลักษณ์และฟังก์ชั่นบนแผงลิ้นชัก 8E-24E เมื่อด้ามจับมาถึงตำแหน่งการทำงานกลไกจะปล่อยล็อคเชิงกลลงบนสวิตช์หลักจากนั้นสวิตช์หลักสามารถปิดและเปิดได้ อย่างไรก็ตามเมื่อปิดสวิตช์หลักที่จับของกลไกการเชื่อมต่อไม่สามารถทำงานได้ มีฝาครอบพลาสติกขนาดเล็กที่ประตูที่มุมล่างขวาซึ่งตรงกับป้ายซึ่งเป็นกลไกการปลดล็อคของประตู กระบวนการดำเนินการมีดังนี้: เมื่อลิ้นชักอยู่ในตำแหน่งที่ทำงานหากคุณต้องการเปิดประตูก่อนก่อนที่จะดึงฝาปิดขนาดเล็กออกจากนั้นใส่ไขควงเข้าไปในรูและเลื่อนสลักลงเพื่อเปิดประตู ตรวจสอบให้แน่ใจว่าได้ครอบคลุมฝาครอบพลาสติกขนาดเล็กหลังจากเปิดประตูมิฉะนั้นระดับการป้องกันดั้งเดิมจะถูกทำลาย

●การขนส่งและการจัดเก็บอุปกรณ์

▶อุปกรณ์ไม่ได้รับอนุญาตให้เพิ่มและประสบกับการสั่นสะเทือนอย่างรุนแรง

▶ควรใช้แผ่นมุมการขนส่งเมื่อยกอุปกรณ์หลังจากเปิดออกและมุมที่รวมอยู่ของสายเหล็กสองสายและเชือกควรเป็น≤1200 หากมีการใช้รถบรรทุกรถบรรทุกลูกกลิ้งหรือชะแลงจะไม่ได้รับอนุญาตให้ดำเนินการโดยตรงบนขอบของอุปกรณ์

▶เมื่อติดตั้งอุปกรณ์เข้าที่หากคุณต้องการย้ายตำแหน่งในระยะทางสั้น ๆ คุณสามารถแงะได้ที่มุมทั้งสี่ของแชสซี

▶ผลิตภัณฑ์ไฟฟ้าและชิ้นส่วนไม่ได้รับอนุญาตให้ถอดประกอบตามความประสงค์ในอุปกรณ์

▶ควรป้องกันไม่ให้ฝนตกและอุณหภูมิโดยรอบควรเป็นไปตามบทบัญญัติที่เกี่ยวข้องของตัวอย่างนี้

●ความสมบูรณ์ของผลิตภัณฑ์

MNS ประเภทตู้กระจายพลังงานแรงดันไฟฟ้าต่ำติดอยู่กับรายการบรรจุภัณฑ์ใบรับรองผลิตภัณฑ์คู่มือการใช้งานผลิตภัณฑ์และภาพวาดที่จำเป็นและคีย์ประตูและอะไหล่ที่ให้ไว้ตามรายการรองรับ
