สวิตช์การกระจายแรงดันไฟฟ้าต่ำ AC

●การใช้เงื่อนไขของสวิตช์การกระจายแรงดันไฟฟ้าต่ำ GGD

▶อุณหภูมิอากาศรอบข้างจะไม่สูงกว่า +40 ℃หรือต่ำกว่า -5 ℃และอุณหภูมิเฉลี่ยภายใน 24 ชั่วโมงจะไม่สูงกว่า +35 ℃

▶ระดับความสูงของการติดตั้งในร่มและสถานที่ใช้จะต้องไม่เกิน 2,000 เมตร；;

▶ความชื้นสัมพัทธ์ของอากาศโดยรอบไม่ควรเกิน 50% ที่อุณหภูมิสูงสุดที่ +40 ℃และควรอนุญาตให้อุณหภูมิสัมพัทธ์ขนาดใหญ่ที่อุณหภูมิต่ำกว่า (ตัวอย่างเช่น 90% ที่ +20 ℃) ​​โดยพิจารณาว่าอิทธิพลของน้ำค้างที่น่าสงสัยอาจเกิดขึ้นเป็นครั้งคราวเนื่องจากการเปลี่ยนแปลงของอุณหภูมิ;

▶เมื่อติดตั้งอุปกรณ์ความเอียงด้วยระนาบแนวตั้งจะต้องไม่เกิน 5:

▶อุปกรณ์จะต้องติดตั้งในสถานที่ที่ไม่มีการสั่นสะเทือนและผลกระทบอย่างรุนแรงและในกรณีที่ไม่เพียงพอที่จะกัดกร่อนส่วนประกอบไฟฟ้า;

หมายเหตุ: เมื่อผู้ใช้มีข้อกำหนดพิเศษพวกเขาสามารถเจรจากับผู้ผลิตได้

●พารามิเตอร์ไฟฟ้าพื้นฐาน

●คุณสมบัติการออกแบบ

▶ตู้ของ GGD ประเภท AC สวิตช์การกระจายแรงดันไฟฟ้าต่ำอยู่ในรูปของตู้ทั่วไปและเฟรมประกอบขึ้นด้วยการเชื่อมในท้องถิ่นด้วยเหล็กที่มีรูปทรงเย็น 8MF ชิ้นส่วนเฟรมและชิ้นส่วนรองรับพิเศษจัดทำโดยผู้ผลิตเหล็กที่กำหนดเพื่อให้แน่ใจว่ามีความแม่นยำและคุณภาพของตู้ ส่วนประกอบของคณะรัฐมนตรีสากลได้รับการออกแบบตามหลักการแบบแยกส่วนและมีหลุมติดตั้ง 20 รู ค่าสัมประสิทธิ์สากลอยู่ในระดับสูงซึ่งสามารถทำให้โรงงานตระหนักถึงการผลิตก่อนการผลิตซึ่งไม่เพียง แต่จะทำให้วงจรการผลิตสั้นลงเท่านั้น แต่ยังช่วยเพิ่มประสิทธิภาพการทำงาน

▶การออกแบบของ GGD Type AC การกระจายแรงดันไฟฟ้าต่ำ switchgeart จะพิจารณาการกระจายความร้อนอย่างเต็มที่ในการทำงานของตู้ มีจำนวนช่องระบายความร้อนที่แตกต่างกันที่ปลายด้านบนและด้านล่างของตู้ เมื่อส่วนประกอบไฟฟ้าในตู้สร้างความร้อนอากาศร้อนจะเพิ่มขึ้นและถูกปล่อยออกมาผ่านช่องเสียบด้านบนในขณะที่อากาศเย็นจะถูกเติมเข้ากับตู้อย่างต่อเนื่องผ่านช่องเสียบล่างเพื่อให้ตู้ปิดผนึกสร้างท่อระบายอากาศตามธรรมชาติจากด้านล่าง

▶ตามข้อกำหนดของการออกแบบการสร้างแบบจำลองผลิตภัณฑ์อุตสาหกรรมที่ทันสมัยประเภท GGD AC สวิตช์การกระจายแรงดันไฟฟ้าต่ำใช้วิธีการอัตราส่วนส่วนสีทองในการออกแบบรูปร่างของตู้และขนาดส่วนของแต่ละส่วนซึ่งทำให้ตู้ทั้งหมดสวยงามและใจกว้าง

▶ประตูตู้เชื่อมต่อกับเฟรมโดยบานพับหมุนซึ่งสะดวกสำหรับการติดตั้งและถอดชิ้นส่วน แถบยางหน้าจั่วถูกฝังอยู่ในชายเสื้อของประตู เมื่อประตูถูกปิดแถบระหว่างประตูและเฟรมมีจังหวะการบีบอัดบางอย่างซึ่งสามารถป้องกันไม่ให้ประตูชนกับตู้โดยตรงและปรับปรุงระดับการป้องกันของประตู

▶ประตูเครื่องมือที่ติดตั้งส่วนประกอบไฟฟ้าเชื่อมต่อกับเฟรมด้วยสายไฟทองแดงนุ่มหลายเส้นและชิ้นส่วนการติดตั้งในตู้เชื่อมต่อกับเฟรมด้วยสกรู knurled เพื่อให้ตู้ทั้งหมดถือเป็นระบบป้องกันสายดินที่สมบูรณ์

▶เสื้อโค้ทด้านบนของตู้ทำจากสีส้มโพลีเอสเตอร์ซึ่งมีการยึดเกาะที่แข็งแกร่งและพื้นผิวที่ดี ตู้ทั้งหมดอยู่ในโทนแสงย่อยซึ่งหลีกเลี่ยงเอฟเฟกต์พราวและสร้างสภาพแวดล้อมทางสายตาที่สะดวกสบายสำหรับบุคลากรที่ปฏิบัติหน้าที่

▶ฝาครอบด้านบนของตู้สามารถลบออกได้เมื่อจำเป็นซึ่งสะดวกสำหรับการประกอบและการปรับบัสหลักในสถานที่ มุมทั้งสี่ของตู้เก็บของมีวงแหวนยกสำหรับการยกและการจัดส่ง

▶ระดับการป้องกันของตู้คือ IP30 และผู้ใช้ยังสามารถเลือกระหว่าง IP20 และ IP40 ตามข้อกำหนดของสภาพแวดล้อมการใช้งาน

●การติดตั้งและการใช้งาน

หลังจากผลิตภัณฑ์มาถึงสถานที่รับก่อนควรตรวจสอบว่าบรรจุภัณฑ์นั้นไม่บุบสลายหรือไม่และแจ้งให้หน่วยงานที่เกี่ยวข้องค้นหาเหตุผลในเวลาที่พบปัญหา สำหรับผลิตภัณฑ์ที่ไม่ได้ติดตั้งทันทีควรวางไว้ในสถานที่ที่เหมาะสมตามบทบัญญัติของเงื่อนไขการใช้งานปกติ

◆การติดตั้งผลิตภัณฑ์

การติดตั้งผลิตภัณฑ์จะต้องดำเนินการตามแผนภาพแผนผังการติดตั้ง (ดูรูปที่แนบมา) และเหล็กช่องและสลักเกลียวพื้นฐานจะต้องจัดทำโดยผู้ใช้ เมื่อมีการติดตั้งบัสหลักในแถวทั้งแถวพร้อมการชุบดีบุกพื้นผิวที่ทับซ้อนกันจะต้องได้รับการซ่อมแซมและปรับระดับทำความสะอาดเคลือบด้วยวาสลีนที่เป็นกลางหรือใช้มาตรการอื่น ๆ แล้วยึดด้วยสลักเกลียว

◆ผลิตภัณฑ์จะต้องได้รับการตรวจสอบและทดสอบสำหรับรายการต่อไปนี้หลังจากการติดตั้งและก่อนที่จะดำเนินการ

▶ตรวจสอบว่าสีด้านบนของตู้ลดลงหรือไม่และตู้นั้นแห้งและสะอาดหรือไม่

▶ไม่ว่าจะเป็นกลไกการทำงานของส่วนประกอบไฟฟ้าที่ยืดหยุ่นและไม่ควรมีการติดขัดหรือกำลังทำงานมากเกินไป

▶การเปิดตัวของหน้าสัมผัสหลักและเสริมของเครื่องใช้ไฟฟ้าหลักนั้นเชื่อถือได้และแม่นยำหรือไม่

▶ไม่ว่าอัตราส่วนและขั้วของการบ่งชี้เครื่องมือและหม้อแปลงจะถูกต้องหรือไม่

▶การเชื่อมต่อ busbar นั้นดีและไม่ว่าจะเป็นฉนวนกันความร้อนหรือไม่การติดตั้งชิ้นส่วนและอุปกรณ์เสริมจะถูกติดตั้งอย่างแน่นหนาและน่าเชื่อถือ

▶ไม่ว่าผู้ติดต่อเสริมตรงตามข้อกำหนดไม่ว่าจะเป็นข้อกำหนดหลักของฟิวส์ของฟิวส์นั้นถูกต้องไม่ว่าจะเป็นค่าการตั้งค่าของรีเลย์ตรงตามข้อกำหนดการออกแบบหรือไม่และการกระทำนั้นมีความน่าเชื่อถือและแม่นยำหรือไม่

▶การติดต่อของวงจรตรงตามข้อกำหนดของแผนผังแผนผังหรือไม่

▶ว่าระบบวงจรป้องกันตรงตามข้อกำหนดหรือไม่

▶ใช้ megohmmeter 500 โวลต์เพื่อวัดค่าความต้านทานฉนวนไม่น้อยกว่า 1 megohmmeter

◆ข้อควรระวังในการใช้งาน

(1). ผลิตภัณฑ์นี้ไม่ได้ติดตั้งกับผนังดำเนินการในด้านหนึ่ง (ด้านหน้า) และบำรุงรักษาด้วยประตูคู่ ผู้เชี่ยวชาญที่มีคุณสมบัติเฉพาะเท่านั้นที่สามารถเข้าหรือเปิดช่องทางการบำรุงรักษาผลิตภัณฑ์และประตูตู้สำหรับการดำเนินงานการตรวจสอบและการบำรุงรักษา

(2). สวิตช์อากาศหลังจากหลายครั้งจะทำให้การเผาไหม้ในท้องถิ่นของผู้ติดต่อหลักและผลิตสารคาร์บอนเพิ่มความต้านทานการสัมผัสควรได้รับการบำรุงรักษาและซ่อมแซมสวิตช์อากาศตามคำแนะนำในการดำเนินงานอย่างสม่ำเสมอ

◆ชุดผลิตภัณฑ์ที่สมบูรณ์

▶รายการบรรจุภัณฑ์

▶ใบรับรองผลิตภัณฑ์

▶คำแนะนำสำหรับการใช้งาน

▶รายงานการทดสอบจากโรงงาน

▶ภาพวาดไฟฟ้าที่เกี่ยวข้อง

▶กุญแจประตูตู้ที่จับปฏิบัติการและชิ้นส่วนอะไหล่ที่ระบุไว้ในสัญญา

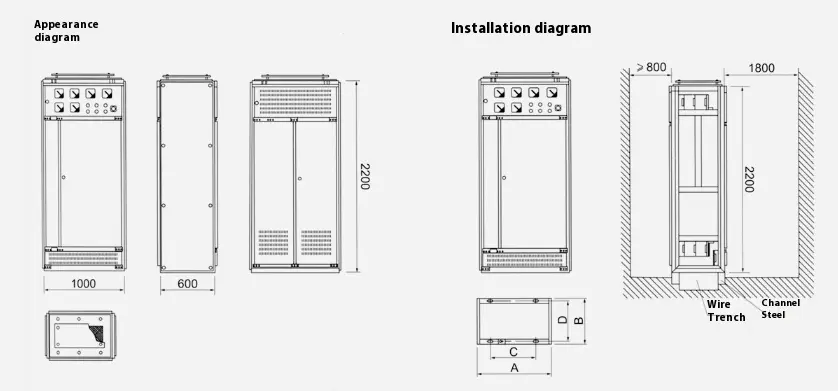

●โครงร่างและแผนผังแผนผัง
