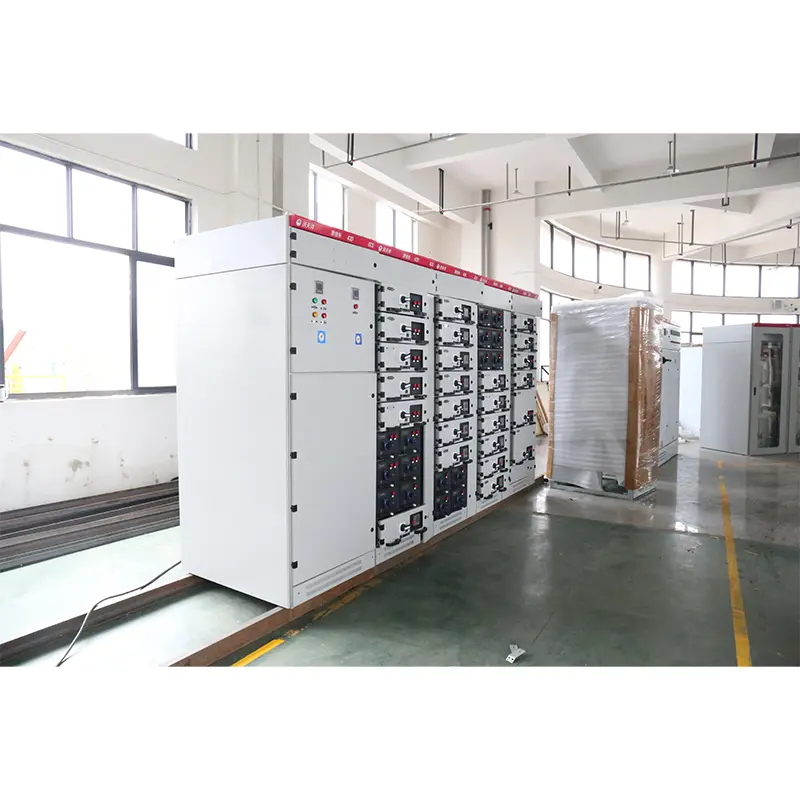

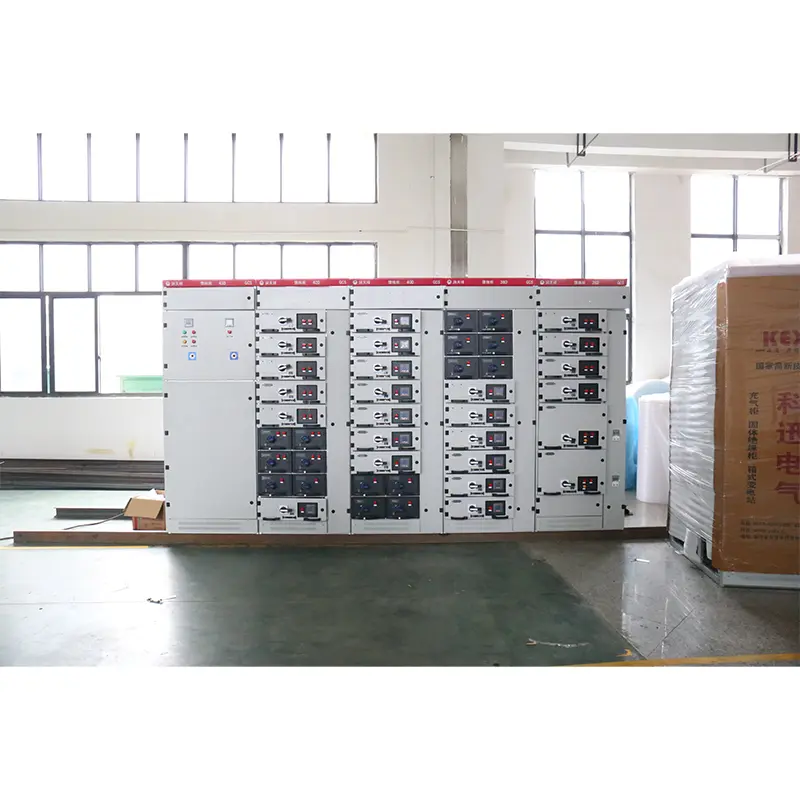

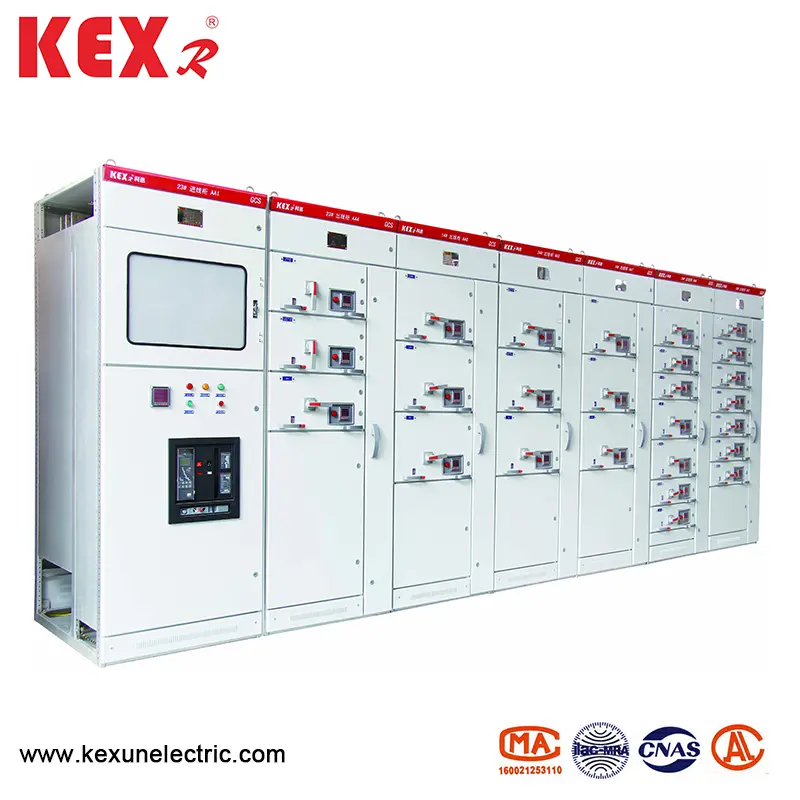

ชุดแรงดันไฟฟ้าต่ำที่สมบูรณ์

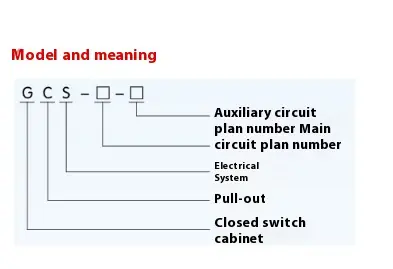

●ความหมายของแบบจำลอง

●พารามิเตอร์พื้นฐาน

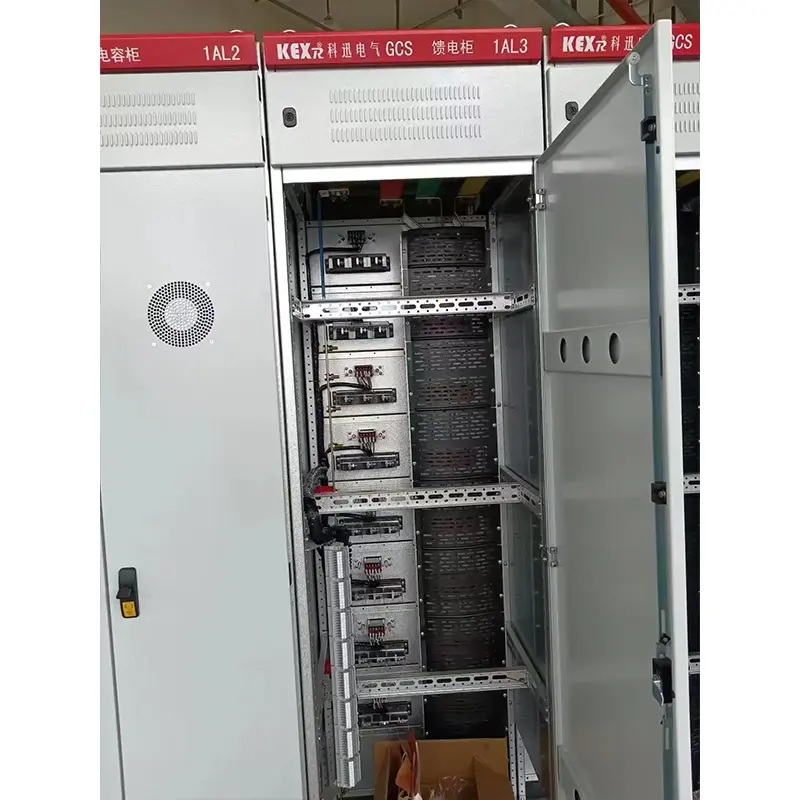

●โครงสร้างหลัก

▶เฟรมหลักของ GCS ประเภทแรงดันไฟฟ้าต่ำชุดสมบูรณ์ใช้กับเหล็กหมวดแบบเปิด 8MF และทั้งสองด้านของเหล็กส่วนมีรูติดตั้งที่มีโมดูลัส 20 มม. และ 100 มม. และ①9.2มม. ตามลำดับดังนั้นการติดตั้งภายในมีความยืดหยุ่นและสะดวกสบาย

▶กรอบหลักได้รับการออกแบบในสองรูปแบบชุดประกอบคือโครงสร้างที่ประกอบอย่างเต็มที่และโครงสร้างรอยบางส่วน (เฟรมด้านข้างและคานข้าม) เพื่อให้ผู้ใช้เลือก

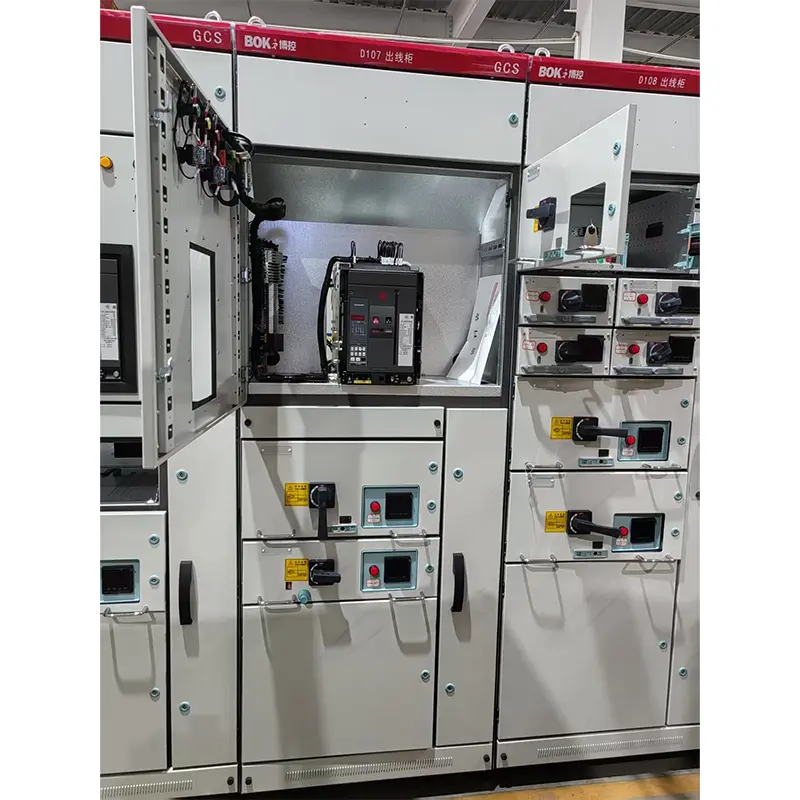

▶ห้องทำงานแต่ละห้องของอุปกรณ์ถูกแยกออกจากกันและช่องของมันแบ่งออกเป็นห้องหน่วยการทำงานห้องบัสและห้องเคเบิล ฟังก์ชั่นของแต่ละห้องมีความเป็นอิสระ

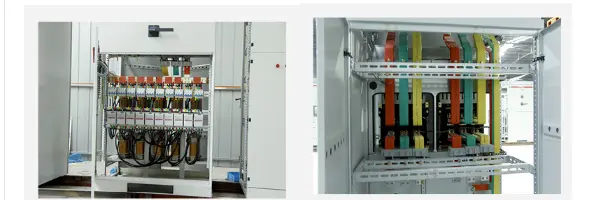

▶รถบัสหลักแนวนอนจัดเรียงตามแนวนอนด้านหลังตู้ซึ่งเป็นมาตรการพื้นฐานที่จะทำให้วงจรหลักของอุปกรณ์มีความแข็งแรงลัดวงจรสูง

▶การออกแบบช่องเคเบิลทำให้สะดวกมากสำหรับสายเคเบิลที่จะขึ้นและลง

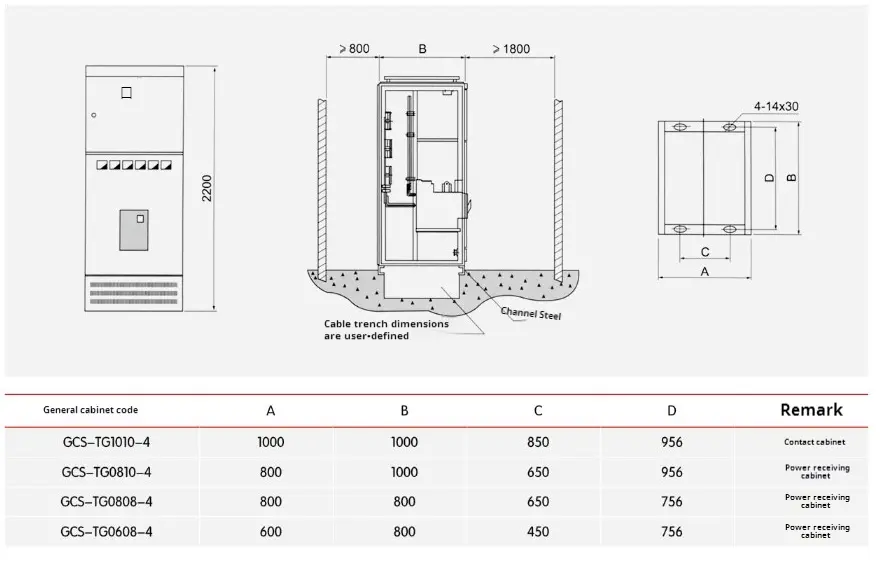

▶ชุดขนาดของตู้ทั่วไปของอุปกรณ์ (ดูตารางด้านล่าง):

●การติดตั้งและการใช้ GCS ประเภทแรงดันไฟฟ้าต่ำที่สมบูรณ์

◆หลังจากผลิตภัณฑ์มาถึงสถานที่รับพวกเขาควรตรวจสอบก่อนว่าบรรจุภัณฑ์นั้นไม่บุบสลายหรือไม่ หากพบปัญหาพวกเขาควรแจ้งแผนกที่เกี่ยวข้องของสัญญาทันทีเพื่อทำบันทึกธุรกิจวิเคราะห์เหตุผลร่วมกันทำวีซ่าและจัดการกับผลที่ตามมา สำหรับผลิตภัณฑ์ที่ไม่ได้ติดตั้งทันทีควรวางไว้ในสถานที่ที่เหมาะสมและเก็บไว้อย่างเหมาะสมตามเงื่อนไขการใช้งานปกติและข้อกำหนดของกฎระเบียบการจัดเก็บชั่วคราวสำหรับอุปกรณ์ไฟฟ้า 1. ผลิตภัณฑ์จะต้องติดตั้งตามแผนภาพแผนผังการติดตั้ง (ดูรูปที่แนบมา) ผู้ใช้เหล็กช่องทางและสลักเกลียวเมื่อใช้วิธีการแก้ไขสลักเกลียวจะต้องได้รับการจัดเตรียมโดยผู้ใช้ เมื่อมีการเชื่อมต่อบัสหลักหากพื้นผิวไม่สม่ำเสมอเนื่องจากการขนส่งการจัดเก็บและเหตุผลอื่น ๆ ควรปรับระดับก่อนการเชื่อมต่อและการยึด

◆เมื่อติดตั้งอุปกรณ์แยกกันหรือในคอลัมน์แนวดิ่งความไม่สม่ำเสมอของพื้นผิวตู้และการเบี่ยงเบนของช่องว่างระหว่างตู้จะต้องตรงตามข้อกำหนดในตารางด้านล่าง

◆การตรวจสอบและการตรวจสอบหลังจาก GCS พิมพ์ชุดแรงดันไฟฟ้าต่ำที่สมบูรณ์

การติดตั้งและก่อนที่จะดำเนินการ

(1) ตรวจสอบว่าสีด้านบนหรือวัสดุปกคลุมอื่น ๆ (เช่นการพ่นพลาสติก) ของตู้เสียหายหรือไม่และตู้นั้นแห้งและสะอาดหรือไม่

(2) กลไกการทำงานของส่วนประกอบไฟฟ้านั้นมีความยืดหยุ่นหรือไม่และไม่ควรมีการติดขัดหรือกำลังทำงานที่มากเกินไป

(3) การเปิดตัวของหน้าสัมผัสหลักและเสริมของเครื่องใช้ไฟฟ้าหลักนั้นเชื่อถือได้และแม่นยำหรือไม่

(4) กลไกลิ้นชักหรือการวาดภาพควรมีความยืดหยุ่นและเบาโดยไม่ต้องติดขัดและปะทะกัน

(5) เส้นตรงกลางของหน้าสัมผัสที่เคลื่อนย้ายได้และคงที่ของลิ้นชักหรือโครงสร้างภาพวาดควรมีความสอดคล้องกันและผู้ติดต่อควรอยู่ใกล้กับการติดต่ออย่างใกล้ชิด ความลึกของการแทรกของผู้ติดต่อหลักและผู้ช่วยเสริมควรเป็นไปตามข้อกำหนด การเชื่อมต่อกลไกหรือไฟฟ้า: การตอบสนองถูกต้องและการล็อคหรือการปล่อยควรเชื่อถือได้

(6) ลิ้นชักที่มีขนาดเท่ากันจะสามารถใช้แทนกันได้อย่างสะดวกโดยไม่ต้องติดขัดและปะทะกัน

(7) การติดต่อสายดินระหว่างลิ้นชักและตู้ควรมีการติดต่ออย่างใกล้ชิด เมื่อลิ้นชักถูกผลักเข้าไปจะมีการติดต่อที่ต่อสายดินของลิ้นชักก่อนที่จะมีการติดต่อหลักและเมื่อถูกดึงออกมาจะมีการตัดการเชื่อมต่อสายดินหลังจากการติดต่อหลัก

(8) การสอบเทียบของเครื่องมืออัตราส่วนการเปลี่ยนแปลงและขั้วของหม้อแปลงจะต้องถูกต้อง

(9) ข้อกำหนดหลักของฟิวส์ควรตรงตามข้อกำหนดของการออกแบบทางวิศวกรรม

(10) การจัดอันดับและการตั้งค่าการป้องกันจะต้องถูกต้องและเชื่อถือได้

(11) ใช้ 1,000V megohmmeter เพื่อวัดค่าความต้านทานฉนวนไม่น้อยกว่า1mΩ

(12) การเชื่อมต่อของแต่ละ busbar จะดีและการติดตั้งฉนวนกันความร้อนชิ้นส่วนการติดตั้งและอุปกรณ์เสริมอื่น ๆ จะต้องมั่นคงและเชื่อถือได้

◆ใช้ข้อควรระวังของชุด GCS ประเภทแรงดันต่ำที่สมบูรณ์

▶อุปกรณ์เป็นชุดที่สมบูรณ์แบบแรงดันไฟฟ้าต่ำซึ่งไม่ได้ติดตั้งกับผนังดำเนินการจากด้านหน้าและบำรุงรักษาทั้งสองด้าน ผู้เชี่ยวชาญที่มีคุณสมบัติเฉพาะเท่านั้นที่สามารถเข้าหรือเปิดช่องทางบำรุงรักษาและประตูตู้สำหรับการดำเนินงานการตรวจสอบและการบำรุงรักษา

▶สวิตช์อากาศและเบรกเกอร์วงจรเคสแบบหล่อขึ้นรูปได้ถูกแยกออกและปิดเป็นเวลาหลายครั้งโดยเฉพาะอย่างยิ่งหลังจากการแยกและปิดวงจรลัดวงจรซึ่งจะทำให้เกิดการเผาไหม้ในท้องถิ่นและผลิตสารคาร์บอนซึ่งจะเพิ่มความต้านทานการสัมผัส ดังนั้นพวกเขาควรได้รับการดูแลและซ่อมแซมในคู่มือการใช้งานของเบรกเกอร์

▶หลังจากการติดตั้งและบำรุงรักษาแล้วการแยกระหว่างช่องและหน่วยการทำงานจะต้องได้รับการตรวจสอบอย่างเคร่งครัดเพื่อให้แน่ใจว่าการแยกการทำงานที่ดีของอุปกรณ์และป้องกันไม่ให้เกิดความผิดพลาด

●แพ็คเกจผลิตภัณฑ์

ผู้ผลิตจะต้องจัดทำเอกสารและอุปกรณ์เสริมต่อไปนี้เมื่อจัดหา:

▶รายการอุปกรณ์

▶ใบรับรองผลิตภัณฑ์

▶คำแนะนำสำหรับการใช้งาน

▶รายงานการทดสอบจากโรงงาน

▶ภาพวาดไฟฟ้าที่เกี่ยวข้อง

▶กุญแจประตูตู้ที่จับปฏิบัติการและชิ้นส่วนอะไหล่ที่ระบุไว้ในสัญญา

▶คำแนะนำการติดตั้งส่วนประกอบหลัก

●คำแนะนำในการสั่งซื้อ

สัญญาการสั่งซื้อของ GCS ประเภทแรงดันไฟฟ้าต่ำชุดที่สมบูรณ์ประกอบด้วยเนื้อหาต่อไปนี้:

▶โมเดลเต็มรูปแบบของผลิตภัณฑ์รวมถึงหมายเลขรูปแบบวงจรหลักและหมายเลขชุดวงจรเสริม

▶ไดอะแกรมลำดับการรวมกันของระบบวงจรหลัก

▶แผนผังแผนผังของวงจรเสริม

▶รายการส่วนประกอบในตู้

▶การตั้งค่าพารามิเตอร์เช่นแรงดันไฟฟ้าปัจจุบันและเวลาในวงจร

▶ตารางพิเศษอื่น ๆ ที่ไม่สอดคล้องกับการใช้ผลิตภัณฑ์ปกติ
