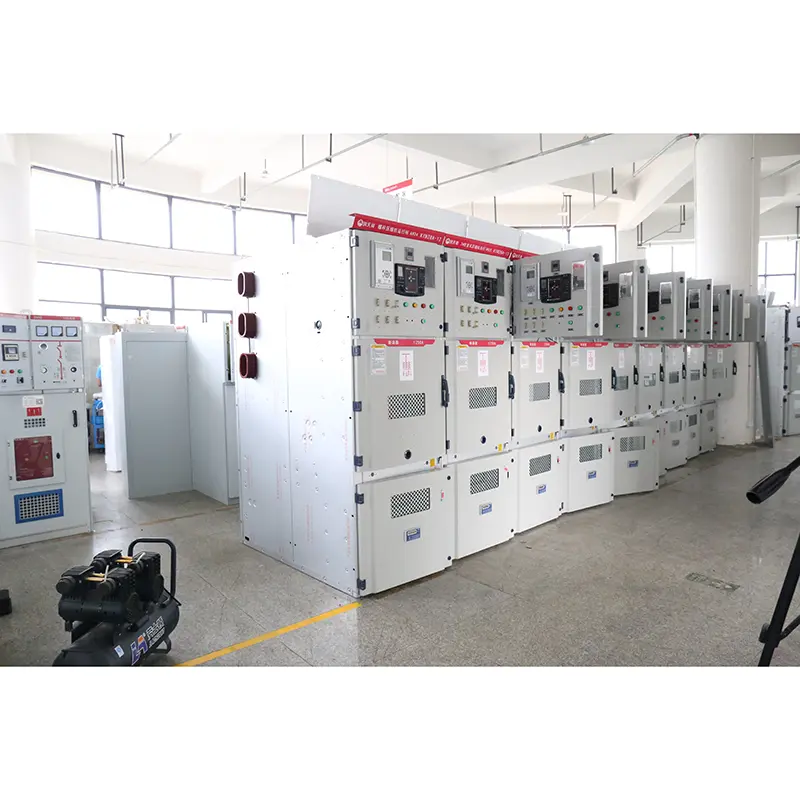

สวิตช์ HV

●การใช้เงื่อนไข

▶อุณหภูมิอากาศ: -10 ~ 40 ℃;

▶ระดับความสูง: ต่ำกว่า 1,000 ม.

▶ความชื้น: ความชื้นสัมพัทธ์: ค่าเฉลี่ยรายวันน้อยกว่า 95%และค่าเฉลี่ยรายเดือนไม่เกิน 90%

▶ความดันไอน้ำ: ค่าเฉลี่ยรายวันไม่เกิน 2.2kpa และค่าเฉลี่ยรายเดือนไม่เกิน 1.8kpa；; เมื่ออุณหภูมิลดลงอย่างกะทันหันการควบแน่นอาจเกิดขึ้นพร้อมกับมลพิษ ผลิตภัณฑ์นี้เหมาะสำหรับสภาพแวดล้อมสองประการต่อไปนี้ที่รุนแรงกว่าสภาวะปกติ:

(1) การควบแน่นไม่บ่อย (ไม่เกินสองครั้งต่อเดือนโดยเฉลี่ย) และมีมลพิษเล็กน้อย

(2). โดยทั่วไปไม่มีการควบแน่น (โดยเฉลี่ยไม่เกินสองครั้งต่อปี) ซึ่งมีมลพิษอย่างจริงจัง

▶ HV Switchgear เหมาะสำหรับสถานที่ที่รุนแรงซึ่งไม่มีอันตรายจากการเกิดไฟไหม้และการระเบิดและมลพิษร้ายแรงก็เพียงพอที่จะกัดกร่อนโลหะและทำลายฉนวนกันความร้อน

▶สวิตช์ HV ประเภท Kyn28-12 เหมาะสำหรับสถานที่ที่ไม่มีการสั่นสะเทือนอย่างรุนแรงการกระแทกและความโน้มเอียงในแนวดิ่งไม่เกิน 80

บันทึก:

(1) สวิตช์ HV อนุญาตให้จัดเก็บและขนส่งได้ที่ -30 ℃

(2) เมื่อระดับความสูงเกิน 1,000 เมตรจะต้องจัดการตาม B/2102 "ข้อกำหนดทางเทคนิคสำหรับอุปกรณ์ไฟฟ้าแรงสูงโดยใช้พื้นที่สูง"; เมื่อระดับความสูงไม่เกิน 2,000 เมตรจะไม่มีมาตรการใด ๆ สำหรับอุปกรณ์เสริมแรงดันต่ำ

(3) เมื่อเงื่อนไขการใช้งานจริงแตกต่างจากข้างต้นจะต้องมีการเจรจาต่อรองโดยทั้งผู้ใช้และผู้ผลิต

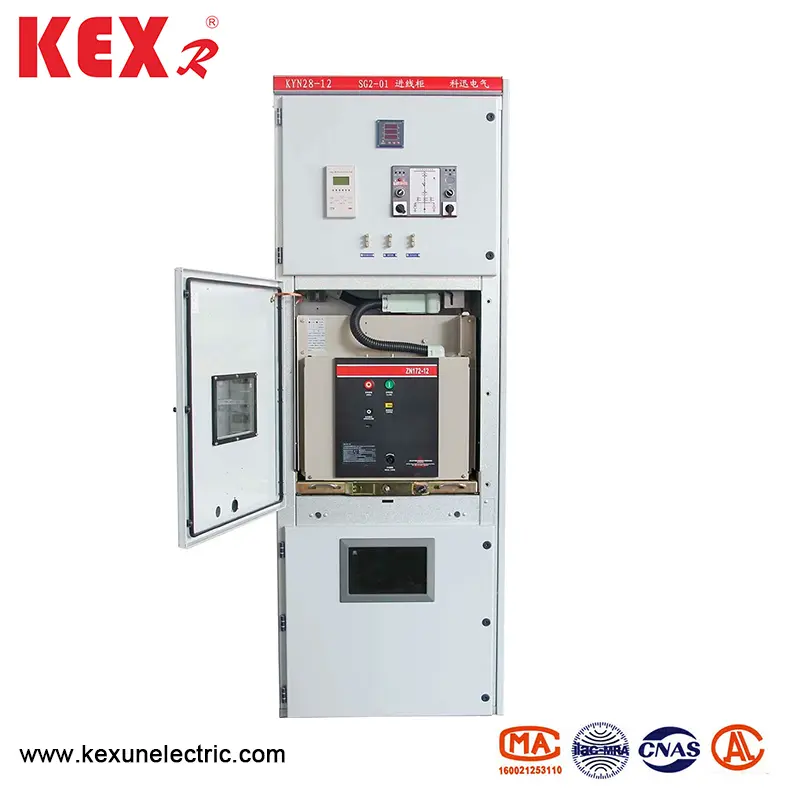

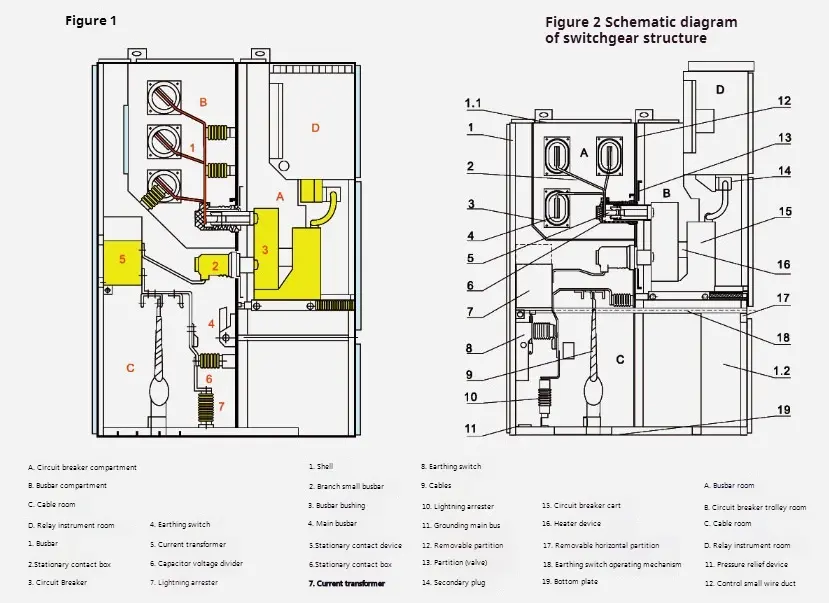

◆สวิตช์ HV ประกอบด้วยสองส่วน: ตัวตู้คงที่และชิ้นส่วนที่วาดได้ (handcart สำหรับสั้น) (ดูรูปสำหรับแผนผังแผนผังของโครงสร้างสวิตช์สวิตช์ HV) เปลือกหอยของตู้เก็บของ switchgeart และ clapboards ของแต่ละหน่วยการทำงานจะถูกยึดด้วยแผ่นเหล็กเคลือบอลูมิเนียม-สังกะสี ระดับการป้องกันของเปลือกสวิตช์ถึง IP4X และระดับการป้องกันของแต่ละบอร์ดพาร์ติชันช่องและประตูเบรกเกอร์เป็น P2X เมื่อเปิด สวิตช์ HV Type HV Type สามารถติดตั้ง VS1, ZN 12V Vacuum Breaker Handcart และ Handcart Circuit Vaug Circuit Breaker และ VC Vacuum ที่ผลิตโดย บริษัท ABB สวิตช์สามารถติดตั้งได้ในตู้คู่นั่นคือในการจัดเรียงแบบ back-to-back การติดตั้งและการดีบักของตู้สวิตช์สามารถดำเนินการได้ที่ด้านหน้าดังนั้นตู้สวิตช์สามารถติดตั้งกับผนังได้ ข้อได้เปรียบที่ใหญ่ที่สุดของการติดตั้งกับผนังคือการประหยัดพื้นที่พื้น นอกจากนี้สวิตช์ HV สามารถติดตั้งได้โดยไม่ต้องมีผนังนั่นคือประเภทการบำรุงรักษาสองด้าน โครงร่างโครงสร้างภายในของทั้งสองนั้นไม่สอดคล้องกันและข้อได้เปรียบของมันคือการบำรุงรักษาที่สะดวก

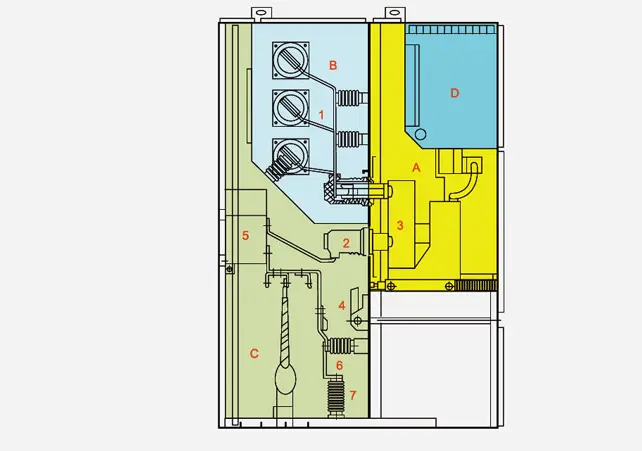

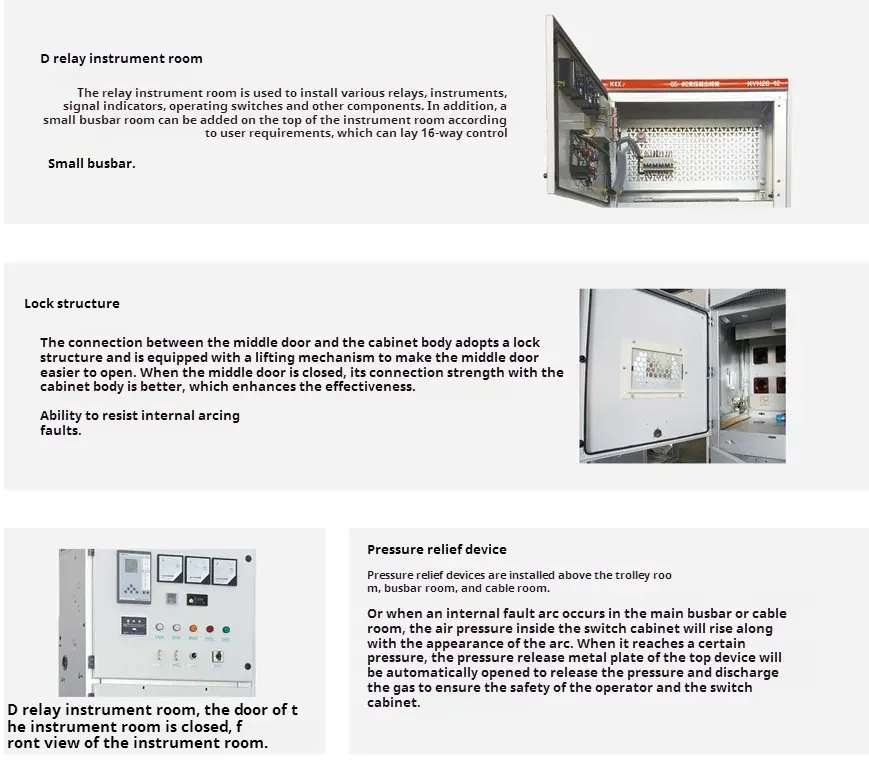

◆โครงสร้างสวิตช์ HV

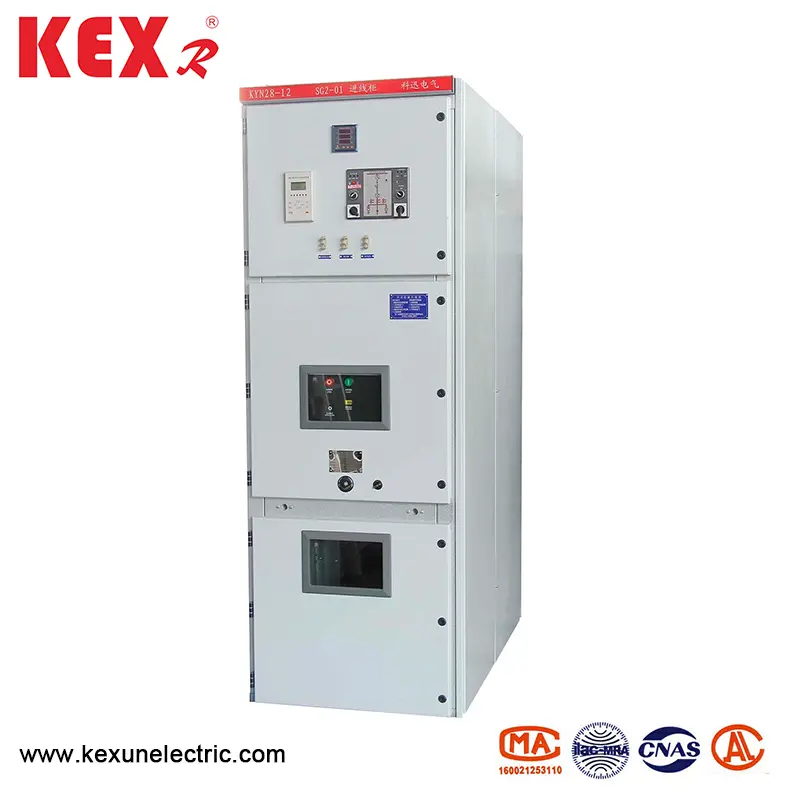

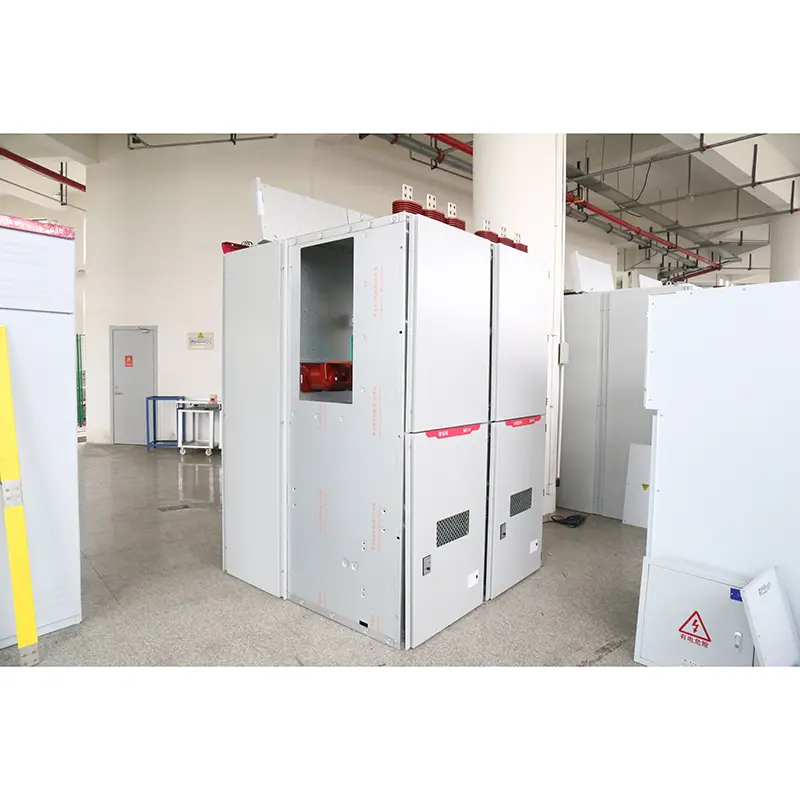

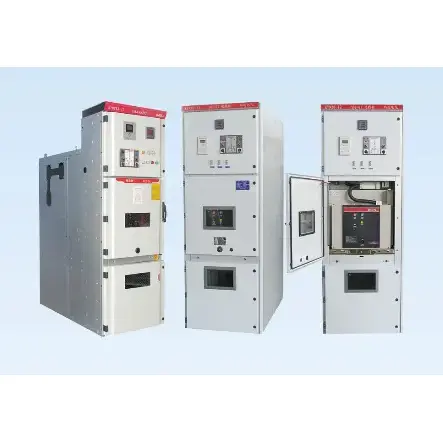

◆ภาพรวมของสวิตช์ HV ประเภท Kyn28-12

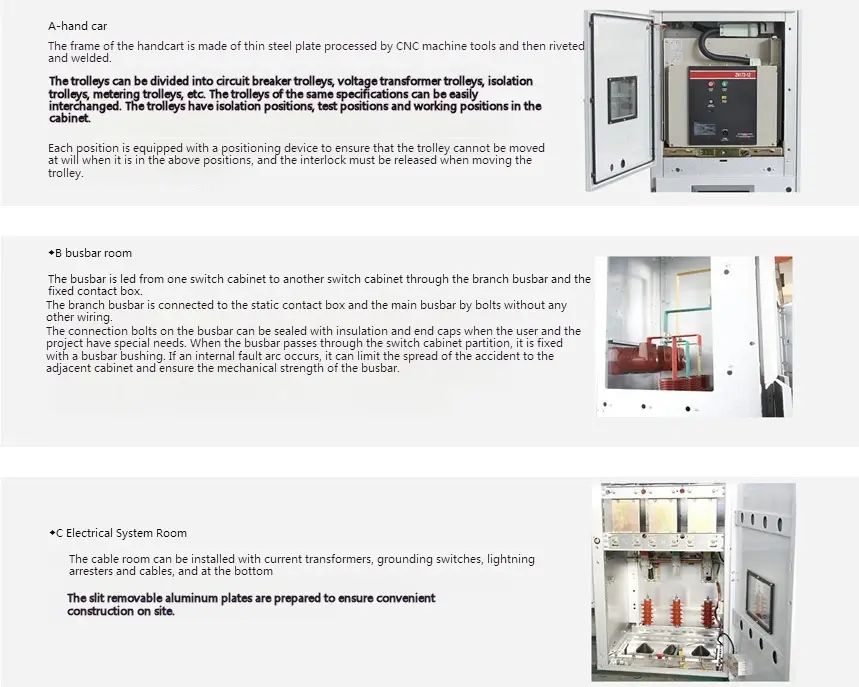

เปลือกหอยและพาร์ติชันของสวิตช์ HV ทำจากแผ่นเหล็กเคลือบอลูมิเนียม-สังกะสีหรือแผ่นเหล็กที่ติดตั้งหลังจากถูกประมวลผลและงอด้วยเครื่องมือเครื่องซีเอ็นซีและตู้สวิตช์ประกอบสามารถรักษาขนาดเท่ากันได้ แผ่นเหล็กเคลือบอลูมิเนียม-สังกะสีมีผลการต่อต้านการกัดกร่อนที่แข็งแกร่งและผลการต่อต้านการออกซิเดชั่นและความแข็งแรงเชิงกลที่สูงกว่าแผ่นเหล็กเดียวกัน การตกแต่งภายในของสวิตช์ HV แบ่งออกเป็น 1 ห้องแฮนด์คาร์ท 2. ห้องบัส 3. ห้องเคเบิล 4. ห้องรีเลย์ห้องและเปลือกของแต่ละหน่วยมีการต่อสายดินอิสระ ประตูของสวิตช์ล้วนพ่นด้วยพลาสติกไฟฟ้าสถิตเพื่อให้พื้นผิวของพวกเขามีข้อดีของการต้านทานแรงกระแทกความต้านทานการกัดกร่อนและลักษณะที่สวยงาม (สีสามารถปรับแต่งได้โดยผู้ใช้)

◆เชลล์และพาร์ติชัน

เชลล์และพาร์ติชันของสวิตช์ HV ประเภท Kyn28-12 ทำจากแผ่นเหล็กสังกะสีอลูมิเนียมคุณภาพสูงที่นำเข้ามาซึ่งจะถูกยึดหลังจากถูกงอด้วยเครื่องมือเครื่องซีเอ็นซีดังนั้นสวิตช์ HV ที่ประกอบกันสามารถรักษาขนาดได้ มันมีความต้านทานการกัดกร่อนที่แข็งแกร่งและความต้านทานออกซิเดชันและมีความแข็งแรงเชิงกลสูงกว่าแผ่นเหล็กเดียวกัน สวิตช์ HV แบ่งออกเป็นห้องแฮนด์คาร์ท (ช่องเบรกเกอร์วงจร), ห้องบัส, ห้องเคเบิลและห้องรีเลย์ห้อง (ห้องแรงดันต่ำ) โดยพาร์ติชัน เปลือกของแต่ละหน่วยมีการต่อสายดินอย่างอิสระ

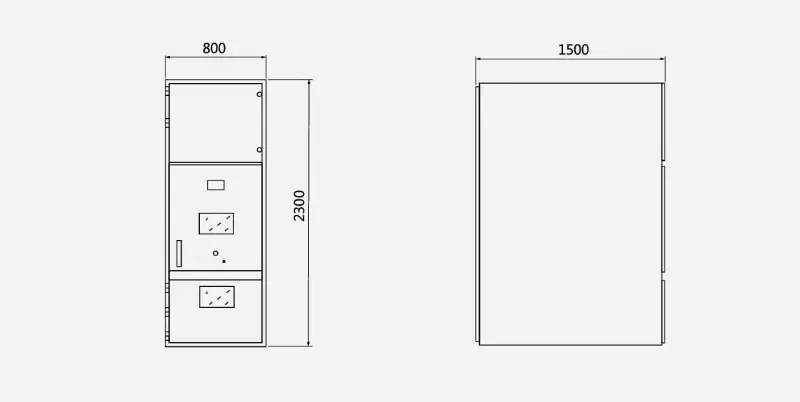

◆ขนาดเค้าร่างของสวิตช์ HV เป็นแบบ BELOWS：
