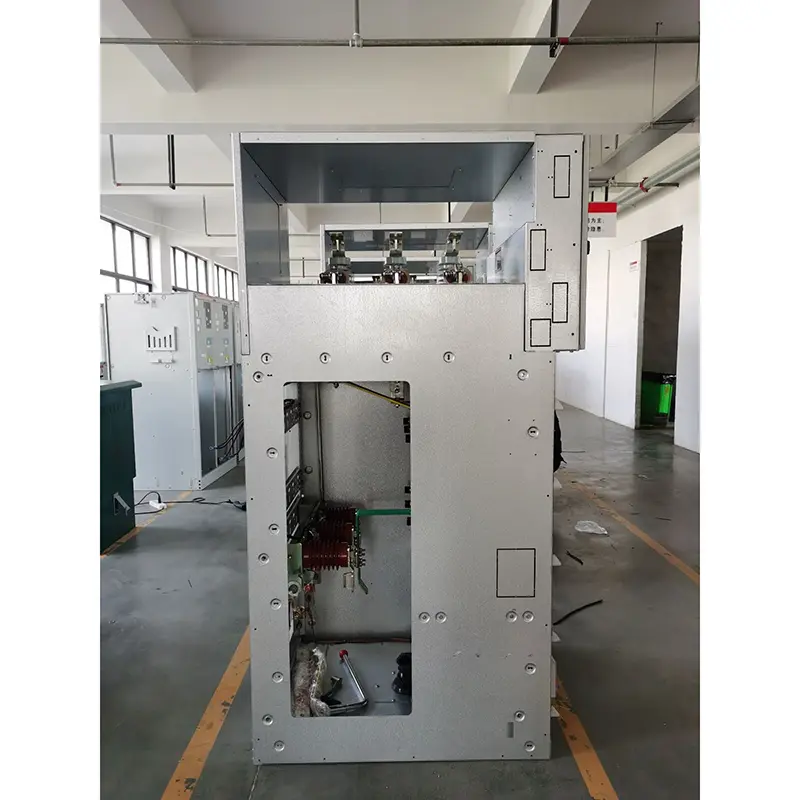

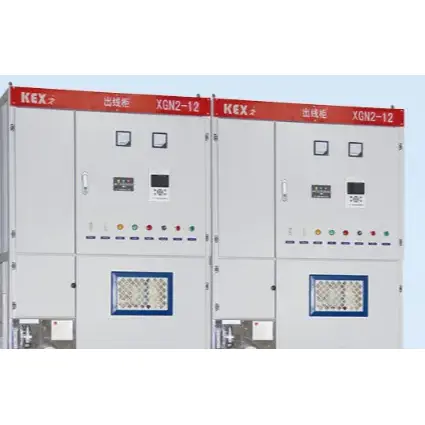

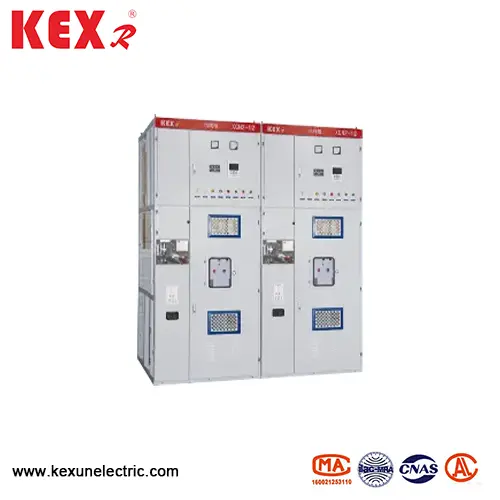

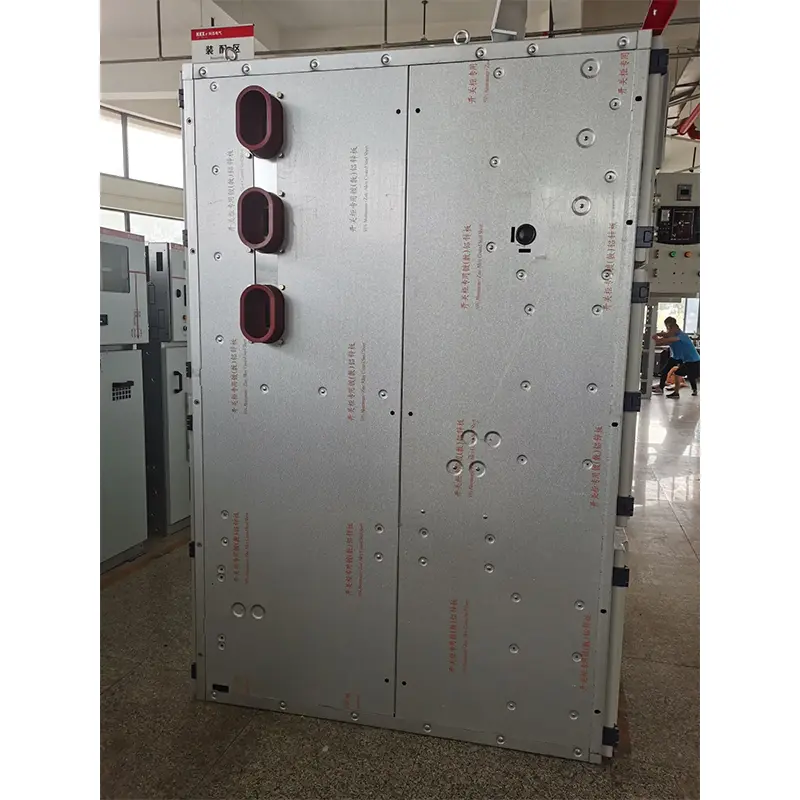

ประเภทกล่องสวิตช์ปิดโลหะคงที่

●การใช้เงื่อนไข

▶อุณหภูมิโดยรอบของประเภทกล่อง XGN2-12 ประเภทสวิตช์ปิดโลหะคงที่ควรจะเป็น

-25 ~ 40 ℃ (ในร่ม)

▶ระดับความสูง: ต่ำกว่า 1,000 ม.

▶ความชื้นสัมพัทธ์เฉลี่ยรายวันไม่เกิน 95%และความชื้นสัมพัทธ์เฉลี่ยรายเดือนไม่เกิน 90%

▶แผ่นดินไหวจะต้องไม่เกินขนาด 8

▶ประเภทกล่อง XGN2-12 ประเภทสวิตช์ปิดโลหะคงที่จะต้องติดตั้งในสถานที่ปลอดไฟการระเบิดมลพิษร้ายแรงการกัดกร่อนทางเคมีและการสั่นสะเทือนอย่างรุนแรง

●พารามิเตอร์ทางเทคนิค

◆อุปกรณ์ต่อต้านข้อผิดพลาด

ฟังก์ชั่นของ "ห้าการป้องกัน" คือการป้องกันไม่ให้เบรกเกอร์วงจรถูกแบ่งและปิดโดยไม่ได้ตั้งใจ; ป้องกันไม่ให้เกิดความผิดพลาดในการโหลดและการแยกสวิตช์แยก; ป้องกันไม่ให้สวิตช์ต่อสายดินปิดเมื่อมีการชาร์จ ป้องกันไม่ให้สวิตช์ต่อสายดินไม่เปิดเมื่อปิด ป้องกันไม่ให้เข้าสู่ช่วงเวลาที่เรียกเก็บโดยไม่ได้ตั้งใจ

ประเภทกล่อง XGN2-12 ประเภทนี้สวิตช์ปิดโลหะคงที่ใช้โหมดการล็อคเชิงกลแบบบังคับและอุปกรณ์ล็อคประกอบด้วยส่วนประกอบหลักเช่นการสนับสนุนแผ่นดิสก์แผงแผ่นล็อคด้ามจับก้านเชื่อมต่อ ฯลฯ ซึ่งมีประสิทธิภาพที่เชื่อถือได้

▶สวิตช์ควบคุม (สวิตช์ kW) ที่มีฟลอพสีแดงและสีเขียวใช้ในรูปแบบเบรกเกอร์เพื่อป้องกันไม่ให้เบรกเกอร์วงจรถูกแบ่งและปิดโดยไม่ได้ตั้งใจ

▶หลังจากเบรกเกอร์วงจรถูกทำลายจริง ๆ แล้วสามารถดึงมือจับขนาดเล็กออกจากตำแหน่ง "ทำงาน" และหันไปยังตำแหน่ง "ทำลายและล็อค"; การเปิดและปิดสวิตช์แยก; ป้องกันสวิตช์ตัดการเชื่อมต่อ 7 โหลดจากการเปิดและปิด ความสามารถในการพลิกกลับของการล็อคและต่อต้านการล็อคมีฟังก์ชั่นต่อต้านการกลั่นกรองสองครั้งนั่นคือเมื่อด้ามจับขนาดเล็กอยู่ในตำแหน่ง "การล็อค" การล็อค "เฉพาะการเปิดและปิดการเชื่อมต่อส่วนบนและล่างเท่านั้นที่สามารถเปิดและปิดได้

▶เมื่อเบรกเกอร์และตัวแยกส่วนบนและล่างอยู่ในสถานะปิดและที่จับขนาดเล็กอยู่ในตำแหน่ง "ทำงาน" ประตูตู้ด้านหน้าและด้านหลังไม่สามารถเปิดได้

▶เมื่อไม่เปิดการเชื่อมต่อบนและล่างไม่สามารถปิดสวิตช์สายดินได้และไม่สามารถปิดที่จับขนาดเล็กได้จากตำแหน่ง "การทำลายและล็อค" ไปยังตำแหน่ง "การบำรุงรักษา" ซึ่งสามารถป้องกันไม่ให้สายดินถูกแขวนด้วยกระแสไฟฟ้า

▶หากไม่เปิดสวิตช์สายดินจะไม่สามารถปิดการเชื่อมต่อด้านบนและด้านล่างซึ่งสามารถป้องกันไม่ให้สายดินปิดการปิดการเชื่อมต่อด้านบนและด้านล่าง

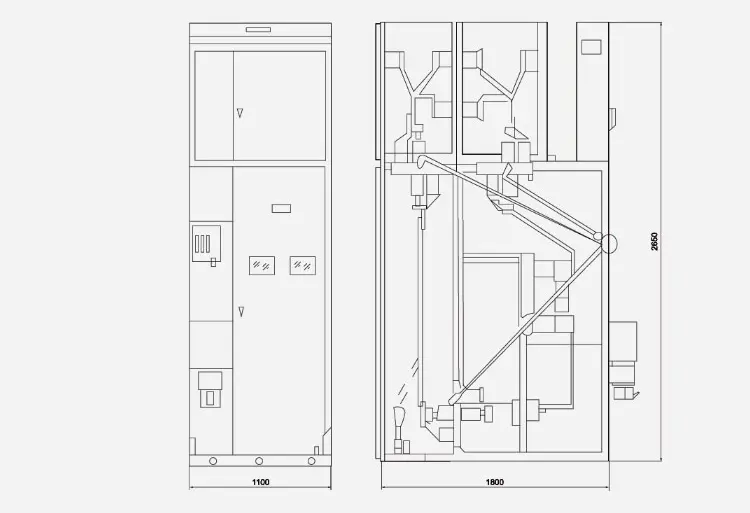

● XGN □ -12/07D การวาดโครงร่าง

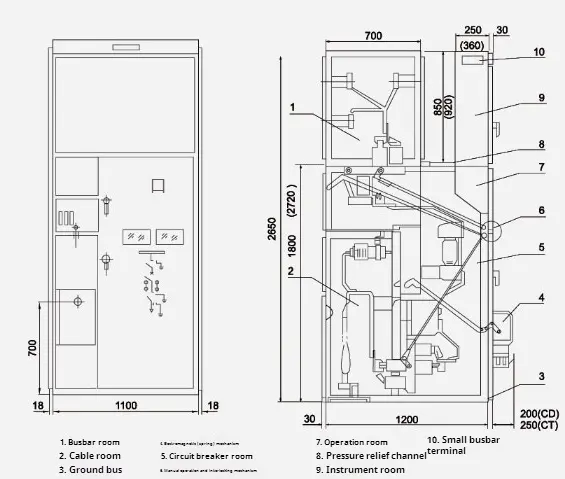

● XGN □ -12 (ทางออกของสายเคเบิลบายพาส) การวาดโครงร่าง

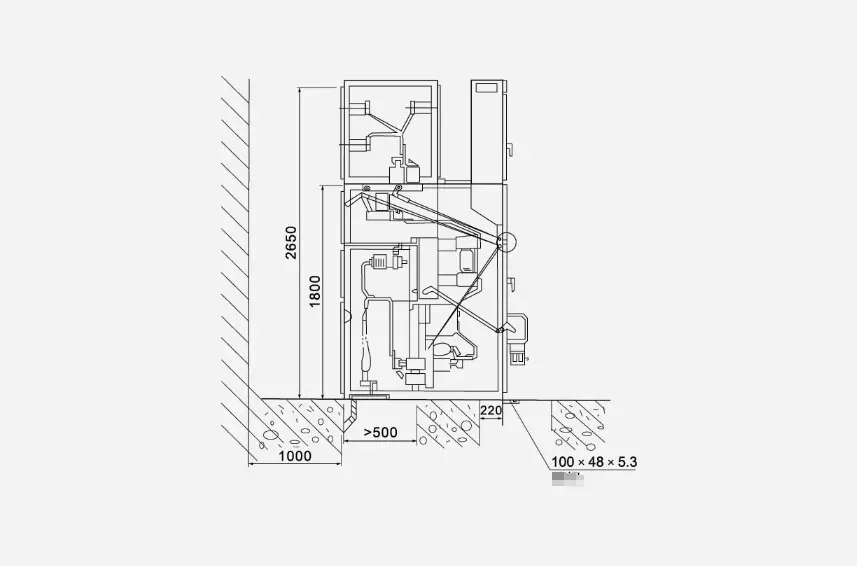

●ภาพวาดการติดตั้งมิติโดยรวม
