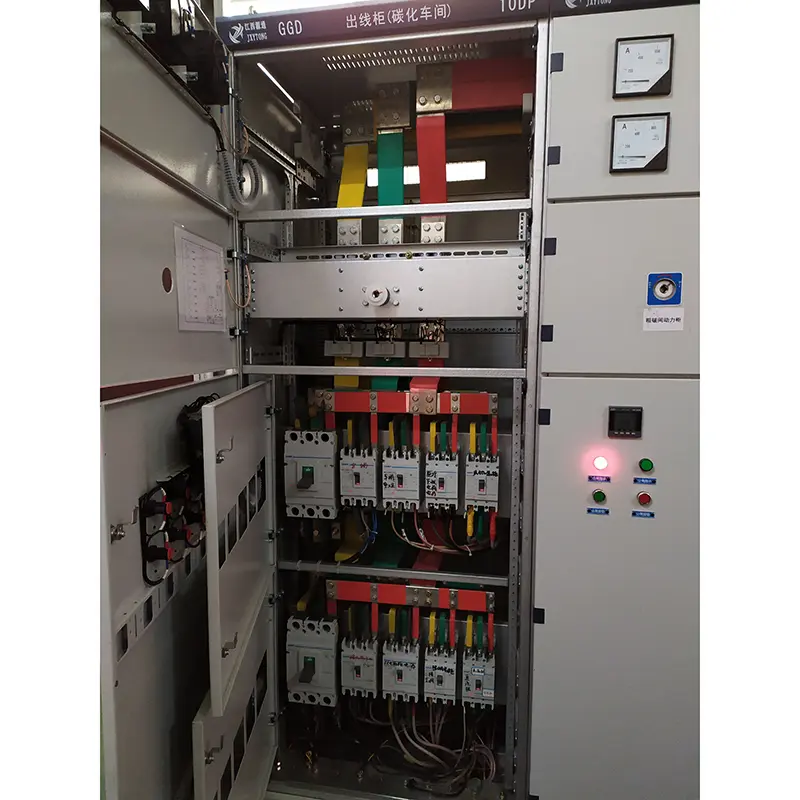

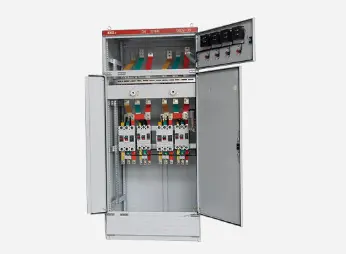

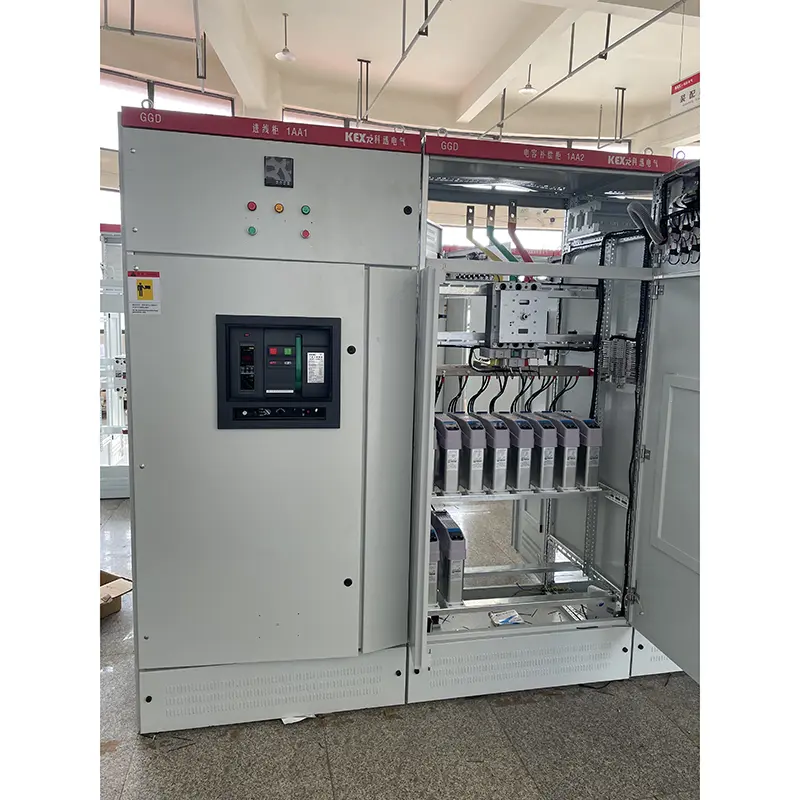

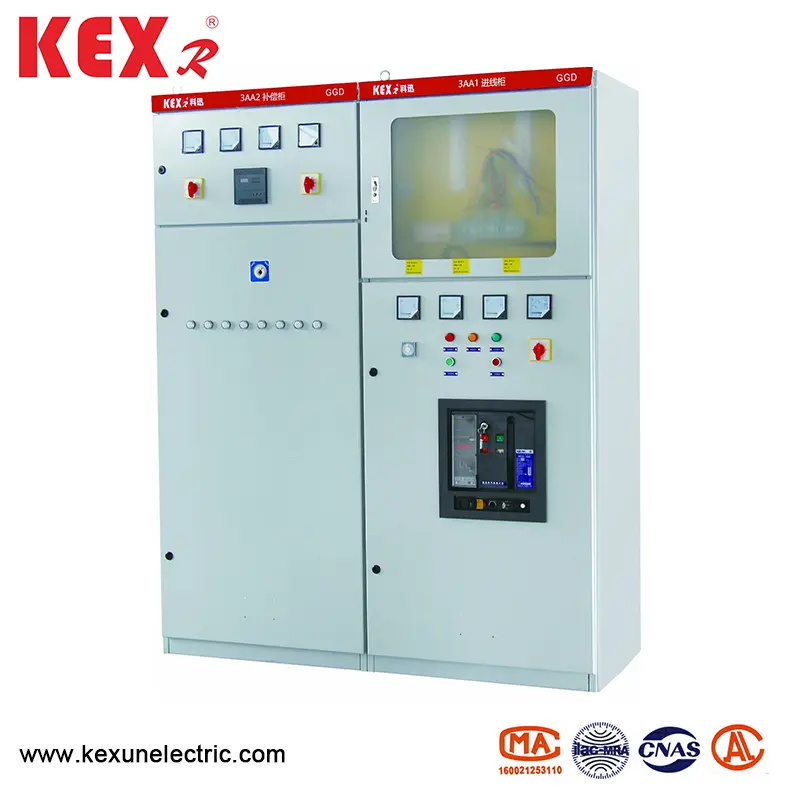

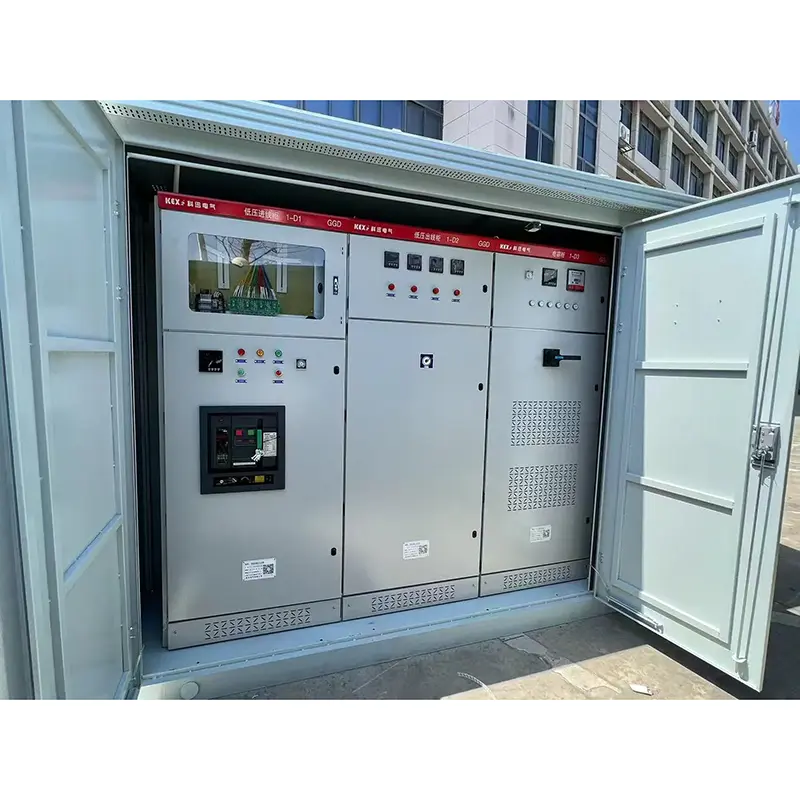

ตู้กระจายแรงดันไฟฟ้าต่ำ

●พื้นที่แอปพลิเคชัน

GGD AC ตู้กระจายแรงดันไฟฟ้าต่ำเป็นตู้กระจายแรงดันไฟฟ้าชนิดใหม่ที่ออกแบบมาบนหลักการด้านความปลอดภัยเศรษฐกิจความมีเหตุผลและความน่าเชื่อถือตามข้อกำหนดของผู้บังคับบัญชาที่มีความสามารถของกระทรวงพลังงานและผู้ใช้พลังงานและแผนกออกแบบส่วนใหญ่ ผลิตภัณฑ์มีลักษณะของความสามารถในการแตกหักสูงความเสถียรและความร้อนที่ดีรูปแบบไฟฟ้าที่ยืดหยุ่นการผสมผสานที่สะดวกชุดการปฏิบัติที่แข็งแกร่งโครงสร้างใหม่และระดับการป้องกันสูงและสามารถใช้เป็นผลิตภัณฑ์ที่ได้รับการปรับปรุงของสวิตช์แรงดันต่ำ GGD AC ตู้การกระจายแรงดันไฟฟ้าต่ำสอดคล้องกับ IEC439 สวิตช์แรงดันไฟฟ้าต่ำและเครื่องควบคุม GB7251 สวิตช์แรงดันไฟฟ้าต่ำและมาตรฐานอื่น ๆ

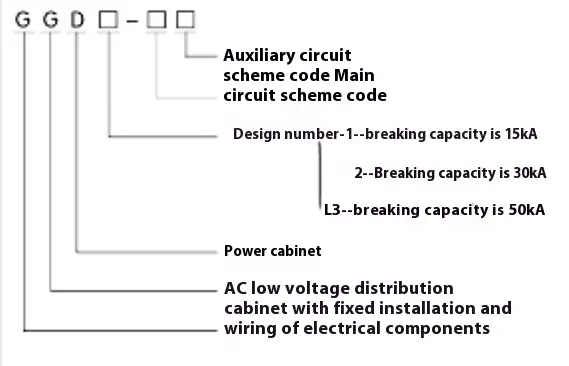

●ความหมายของแบบจำลอง

●ประสิทธิภาพไฟฟ้า

◆พารามิเตอร์ไฟฟ้าพื้นฐาน

◆โครงการวงจรหลัก

มี 129 รูปแบบและ 298 ข้อมูลจำเพาะสำหรับวงจรหลักของตู้กระจายแรงดันไฟฟ้า GGD AC ต่ำ (ไม่รวมแผนการและข้อกำหนดที่ได้จากการเปลี่ยนแปลงการทำงานของวงจรเสริมและการเปลี่ยนแปลงของแรงดันไฟฟ้าควบคุม) ในหมู่พวกเขา GGD1 มี 49 รูปแบบและ 123 ข้อกำหนด GGD2 มี 53 รูปแบบและ 107 ข้อกำหนด รุ่น GGD3 มี 27 แผนและ 68 ข้อกำหนดโครงการวงจรหลักได้รับการคัดเลือกโดยการร้องขอความคิดเห็นของแผนกการออกแบบและการใช้งานส่วนใหญ่ซึ่งเพิ่มโครงการที่ต้องการโดยโรงไฟฟ้า จัดอันดับกระแสเป็น 3150A เหมาะสำหรับหม้อแปลงการกระจายของ 2000kVA และต่ำกว่า นอกจากนี้เพื่อตอบสนองความต้องการของการชดเชยพลังงานปฏิกิริยา GGJ1 และ GGJ2 ได้รับการออกแบบโดยมี 4 รูปแบบวงจรหลักและ 12 ข้อกำหนดทั้งหมด

◆โครงการวงจรเสริม

การออกแบบวงจรเสริมแบ่งออกเป็นสองส่วน: โครงการแหล่งจ่ายไฟและโครงการโรงไฟฟ้า มีพื้นที่เพียงพอในตู้ BGD เพื่อติดตั้งส่วนประกอบรอง ในเวลาเดียวกัน NLS ได้พัฒนาหม้อแปลงไฟฟ้า LM23D พิเศษพิเศษเพื่อตอบสนองความต้องการของโรงไฟฟ้าและผู้ใช้พิเศษเมื่อติดป้องกันการถ่ายทอด

◆บาร์บัสหลัก

เมื่อพิจารณาถึงอัตราส่วนราคาและความเป็นไปได้ในการเปลี่ยนทองแดงด้วยอลูมิเนียมสามารถใช้บัสอลูมิเนียมเดี่ยวได้เมื่อกระแสไฟฟ้าต่ำกว่า 1,500A และสามารถใช้บัสทองแดงคู่ได้เมื่อกระแสไฟฟ้าสูงกว่า 1,500 A ผู้ผลิตผลิตต้นแบบตามระเบียบนี้และผ่านการทดสอบประเภท แน่นอนว่าผู้ผลิตยังสามารถเปลี่ยนบัสอลูมิเนียมด้วยบัสทองแดงที่มีกำลังการผลิตปัจจุบันเท่ากันตามข้อกำหนดของผู้ใช้ พื้นผิวที่ทับซ้อนกันของรถบัสทั้งหมดได้รับการรักษาโดยกระบวนการบ่อดีบุก

◆การเลือกส่วนประกอบไฟฟ้า

▶ GGD Type AC ตู้กระจายแรงดันไฟฟ้าต่ำส่วนใหญ่ใช้ส่วนประกอบไฟฟ้าขั้นสูงที่สามารถผลิตได้จำนวนมากในประเทศจีน ในเวลาเดียวกันตามหลักการของเศรษฐกิจและเหตุผลบางผลิตภัณฑ์เก่าที่มีอยู่เช่น DZ10D และ D220 ถูกสงวนไว้ในสถานที่ของการพิจารณาความเป็นไปได้อย่างเต็มที่และไม่ได้เลือกผลิตภัณฑ์ที่ล้าสมัย

▶ HD13BX และ HS13BX สวิตช์มีดที่ใช้งานได้เป็นส่วนประกอบพิเศษที่ออกแบบโดย NLS เพื่อตอบสนองความต้องการของโครงสร้างที่เป็นเอกลักษณ์ของตู้ BGGD พวกเขาเปลี่ยนโหมดการทำงานของกลไกและรักษาข้อดีของผลิตภัณฑ์เก่าและเป็นส่วนประกอบไฟฟ้าที่ใช้งานได้จริง

▶หากฝ่ายออกแบบเลือกส่วนประกอบไฟฟ้าใหม่ที่มีประสิทธิภาพที่ดีขึ้นและเทคโนโลยีขั้นสูงมากขึ้นตามความต้องการของผู้ใช้ตู้กระจายแรงดันไฟฟ้าต่ำ GGD มีความยืดหยุ่นในการติดตั้งที่ดีและโดยทั่วไปจะไม่ทำให้เกิดปัญหาในการผลิตและการติดตั้งเนื่องจากการปรับปรุงส่วนประกอบไฟฟ้า

▶เพื่อปรับปรุงความเสถียรแบบไดนามิกของวงจรหลักเพิ่มเติม NLS ได้ออกแบบตัวยึดรถบัสรวม ZM และการรองรับฉนวนสำหรับตู้ GGD แคลมป์บาร์บัสทำจากวัสดุโลหะผสม PP0 ที่มีความแข็งแรงสูง มันสามารถรวมกันได้อย่างง่ายดายในแคลมป์บาร์บัสเดี่ยวหรือแคลมป์บาร์บัสสองชั้นเท่านั้นโดยการปรับโครงสร้างอาคารเท่านั้น การรองรับฉนวนกันความร้อนเป็นข้อต่อแบบหล่อแบบแขนเสื้อที่มีต้นทุนต่ำและความแข็งแรงสูงซึ่งแก้ข้อบกพร่องของระยะการคืบคลานไม่เพียงพอของผลิตภัณฑ์เก่า

●การติดตั้งและการใช้งาน

หลังจากผลิตภัณฑ์มาถึงสถานที่รับก่อนควรตรวจสอบว่าบรรจุภัณฑ์นั้นไม่บุบสลายหรือไม่และแจ้งให้หน่วยงานที่เกี่ยวข้องค้นหาเหตุผลในเวลาที่พบปัญหา สำหรับผลิตภัณฑ์ที่ไม่ได้ติดตั้งทันทีควรวางไว้ในสถานที่ที่เหมาะสมตามบทบัญญัติของเงื่อนไขการใช้งานปกติ

◆การติดตั้งผลิตภัณฑ์

 การติดตั้งผลิตภัณฑ์จะต้องดำเนินการตามแผนภาพแผนผังการติดตั้ง (ดูรูปที่แนบมา) และเหล็กช่องและสลักเกลียวพื้นฐานจะต้องจัดทำโดยผู้ใช้ เมื่อมีการติดตั้งบัสหลักในแถวทั้งแถวพร้อมการชุบดีบุกพื้นผิวที่ทับซ้อนกันจะต้องได้รับการซ่อมแซมและปรับระดับทำความสะอาดเคลือบด้วยวาสลีนที่เป็นกลางหรือใช้มาตรการอื่น ๆ แล้วยึดด้วยสลักเกลียว

◆ผลิตภัณฑ์จะต้องได้รับการตรวจสอบและทดสอบสำหรับรายการต่อไปนี้หลังจากการติดตั้งและก่อนที่จะดำเนินการ

▶ตรวจสอบว่าสีด้านบนของตู้ลดลงหรือไม่และตู้นั้นแห้งและสะอาดหรือไม่

▶ไม่ว่าจะเป็นกลไกการทำงานของส่วนประกอบไฟฟ้าที่ยืดหยุ่นและไม่ควรมีการติดขัดหรือกำลังทำงานมากเกินไป

▶การเปิดตัวของหน้าสัมผัสหลักและเสริมของเครื่องใช้ไฟฟ้าหลักนั้นเชื่อถือได้และแม่นยำหรือไม่

▶ไม่ว่าอัตราส่วนและขั้วของการบ่งชี้เครื่องมือและหม้อแปลงจะถูกต้องหรือไม่

▶การเชื่อมต่อ busbar นั้นดีและไม่ว่าจะเป็นฉนวนกันความร้อนหรือไม่การติดตั้งชิ้นส่วนและอุปกรณ์เสริมจะถูกติดตั้งอย่างแน่นหนาและน่าเชื่อถือ

▶ไม่ว่าผู้ติดต่อเสริมตรงตามข้อกำหนดไม่ว่าจะเป็นข้อกำหนดหลักของฟิวส์ของฟิวส์นั้นถูกต้องไม่ว่าจะเป็นค่าการตั้งค่าของรีเลย์ตรงตามข้อกำหนดการออกแบบหรือไม่และการกระทำนั้นมีความน่าเชื่อถือและแม่นยำหรือไม่

▶การติดต่อของวงจรตรงตามข้อกำหนดของแผนผังแผนผังหรือไม่

▶ว่าระบบวงจรป้องกันตรงตามข้อกำหนดหรือไม่

▶ใช้ megohmmeter 500 โวลต์เพื่อวัดค่าความต้านทานฉนวนไม่น้อยกว่า 1 megohmmeter

◆ข้อควรระวังในการใช้งาน

(1). ผลิตภัณฑ์นี้ไม่ได้ติดตั้งกับผนังดำเนินการในด้านหนึ่ง (ด้านหน้า) และบำรุงรักษาด้วยประตูคู่ ผู้เชี่ยวชาญที่มีคุณสมบัติเฉพาะเท่านั้นที่สามารถเข้าหรือเปิดช่องทางการบำรุงรักษาผลิตภัณฑ์และประตูตู้สำหรับการดำเนินงานการตรวจสอบและการบำรุงรักษา

(2). สวิตช์อากาศหลังจากหลายครั้งจะทำให้การเผาไหม้ในท้องถิ่นของผู้ติดต่อหลักและผลิตสารคาร์บอนเพิ่มความต้านทานการสัมผัสควรได้รับการบำรุงรักษาและซ่อมแซมสวิตช์อากาศตามคำแนะนำในการดำเนินงานอย่างสม่ำเสมอ

◆ผู้ผลิตจะต้องจัดหาเอกสารและอุปกรณ์เสริมต่อไปนี้เมื่อจัดหา:

▶รายการบรรจุภัณฑ์

▶ใบรับรองผลิตภัณฑ์

▶คำแนะนำสำหรับการใช้งาน

▶รายงานการทดสอบจากโรงงาน

▶ภาพวาดไฟฟ้าที่เกี่ยวข้อง

▶กุญแจประตูตู้ที่จับปฏิบัติการและชิ้นส่วนอะไหล่ที่ระบุไว้ในสัญญา

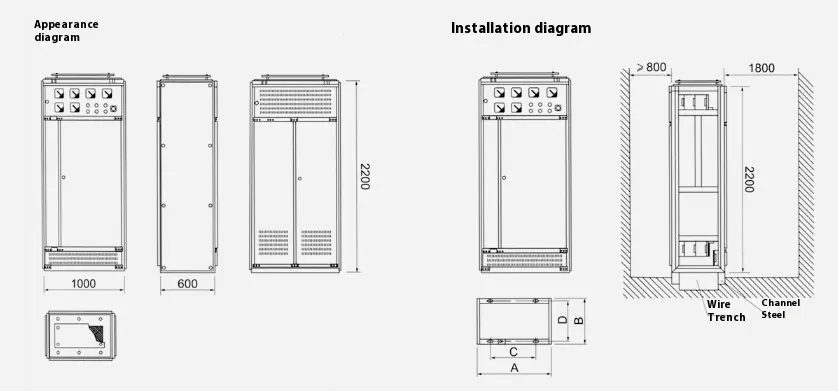

●โครงร่างและแผนผังแผนผังของ GGD ประเภท AC ตู้กระจายแรงดันไฟฟ้าต่ำ
