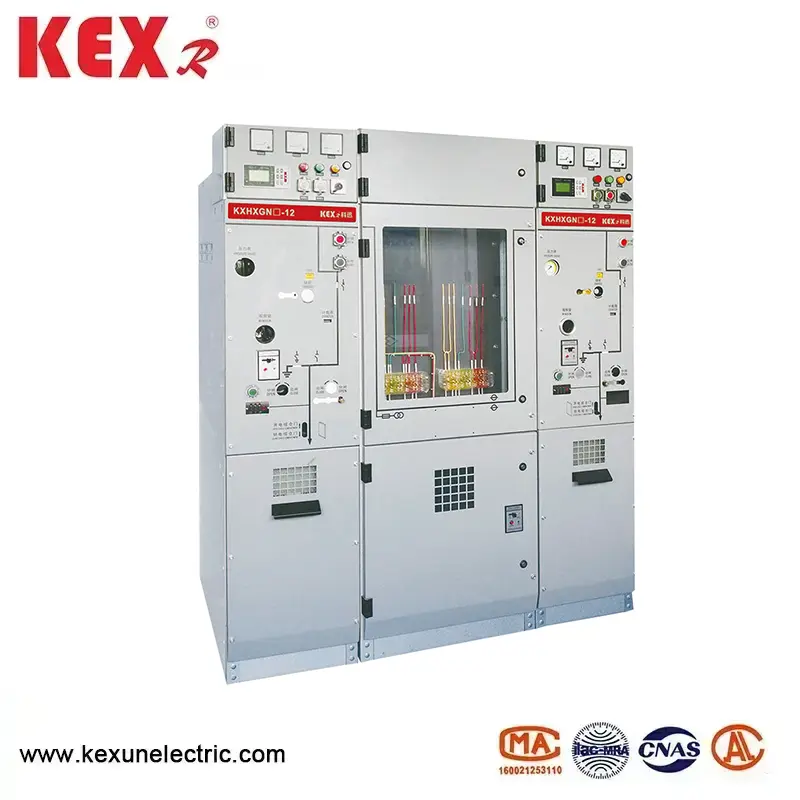

AIS Switchgear

KXHXGN-12 Type AIS Switchgear ผลิตโดย KEXR ผู้จัดหาอุปกรณ์ส่งกำลังและการกระจายพลังงานในประเทศจีนเป็นตู้เครือข่ายวงแหวนฉนวนแก๊ส 12KV (C-GIS) ที่มีก๊าซป้องกันสิ่งแวดล้อม (เช่นอากาศแห้งไนโตรเจนหรือก๊าซผสม)
รุ่น: KXHXGN-12
แบรนด์： kexr

ส่งคำถาม

รายละเอียดสินค้า

●คุณสมบัติหลักของ AIS Switchgear

(1) ข้อได้เปรียบด้านการคุ้มครองสิ่งแวดล้อม

◆ฟรี SFGAS: AIS Switchgear ใช้อากาศแห้ง, ไนโตรเจนหรือก๊าซป้องกันสิ่งแวดล้อมใหม่ (เช่น G, AirPlus® ฯลฯ ) ซึ่งสอดคล้องกับกฎระเบียบของ EU F-GAS และนโยบาย "คาร์บอนคู่" ของจีน

◆การปล่อยคาร์บอนต่ำ: เมื่อเทียบกับตู้เครือข่ายแหวน SF, GWP (ศักยภาพของภาวะโลกร้อน) เข้าใกล้ศูนย์

(2) การออกแบบโครงสร้าง

◆การออกแบบแบบแยกส่วน: หน่วยสวิตช์ AIS ของสายขาเข้าเส้นขาออกการวัดแสงและ PT สามารถขยายได้

◆โครงสร้างที่ปิดล้อม: ระดับการป้องกันของสวิตช์ AIS ถึง IP67 ซึ่งกันฝุ่นป้องกันความชื้นและป้องกันการควบแน่นเหมาะสำหรับสภาพแวดล้อมที่รุนแรง

◆ขนาดกะทัดรัด: ช่วยประหยัดพื้นที่ได้มากกว่าตู้เครือข่าย AIS Ring และเป็นมิตรกับสิ่งแวดล้อมมากกว่าSF₆ GIS แบบดั้งเดิม

(3) ตัวเลือกอัจฉริยะ

การตรวจสอบอัจฉริยะ (เช่น DTU การวัดอุณหภูมิออนไลน์การตรวจสอบการปล่อยบางส่วน ฯลฯ ) สามารถเลือกได้เพื่อรองรับการเข้าถึงอินเทอร์เน็ตของสิ่งต่าง ๆ (IoT) และตระหนักถึงการดำเนินงานและการบำรุงรักษาระยะไกล

●พารามิเตอร์ทางเทคนิคของสวิตช์ AIS

◆ตู้เบรกเกอร์

รายการ				หน่วย	ข้อมูล
แรงดันไฟฟ้า				KV	12
ความถี่ที่ได้รับการจัดอันดับ				Hz	50
จัดอันดับระดับฉนวน	ความถี่ในการทำงาน 1 นาทีทนต่อความถี่ แรงดันไฟฟ้า		to groud， เฟสเป็นเฟส	KV	42
			หยุดพัก		48
	แรงกระตุ้นแสงทนต่อแรงดันไฟฟ้า (สูงสุด)		to groud， เฟสเป็นเฟส	KV	75
			หยุดพัก		85
	ความถี่พลังงาน 1 นาทีทนต่อแรงดันไฟฟ้าของวงจรเสริม/ควบคุม (สู่พื้นดิน)			KV	2
จัดอันดับปัจจุบัน				A	630
จัดอันดับระยะสั้นทนต่อปัจจุบัน (ค่าเสมือนจริง)			สวิตช์วงจร/สายดินหลัก	ที่	25/4s
			วงจรสายดิน	ที่	21.7/4S
ให้คะแนนสูงสุดทนต่อกระแสไฟฟ้า			สวิตช์วงจร/สายดินหลัก	ที่	63
			วงจรสายดิน	ที่	54.5
จัดอันดับกระแสไฟฟ้าลัดวงจรและเวลา				ka/เวลา	25/30
จัดอันดับกระแสไฟฟ้าลัดวงจร (จุดสูงสุด)				ที่	63
การชาร์จสายเคเบิลที่ได้รับการจัดอันดับ				A	25
ลำดับการทำงานของเบรกเกอร์ O-0.3S-CO-180S-CO
ชีวิตกลไก		เบรกเกอร์ /ตัวแยก		เวลา	10,000/3000
ระดับ IP		กล่องปิดผนึก			IP67
		เชลล์ Swichgear			IP4X
แรงดันแก๊ส		ระดับการชาร์จแก๊ส (20 ℃, ความดันมาตรวัด)		MPA	0.02
		ระดับก๊าซระดับต่ำสุดระดับ (20 ℃, ความดันมาตรวัด)		MPA	0
การปิดผนึกประสิทธิภาพ		อัตราการรั่วไหลประจำปี		%/ปี	≤0.05

◆โหลดตู้สวิตช์

รายการ			หน่วย	ข้อมูล
แรงดันไฟฟ้า			KV	12
ความถี่ที่ได้รับการจัดอันดับ			Hz	50
จัดอันดับระดับฉนวน	ความถี่ในการทำงาน 1 นาทีทนต่อความถี่ แรงดันไฟฟ้า		KV

	แรงกระตุ้นแสงทนต่อแรงดันไฟฟ้า (สูงสุด)		KV

	ความถี่พลังงาน 1 นาทีทนต่อแรงดันไฟฟ้าของวงจรเสริม/ควบคุม (สู่พื้นดิน)		KV	2
จัดอันดับปัจจุบัน			A	630
จัดอันดับระยะสั้นทนต่อปัจจุบัน (ค่าเสมือนจริง)		สวิตช์วงจร/สายดินหลัก	ที่	25/4s
		วงจรสายดิน	ที่	21.7/4S
ให้คะแนนสูงสุดทนต่อกระแสไฟฟ้า		สวิตช์วงจร/สายดินหลัก	ที่	63
		วงจรสายดิน	ที่	54.5
จัดอันดับกระแสไฟฟ้าลัดวงจร (จุดสูงสุด)		สวิตช์โหลด/สวิตช์	ที่	63
ให้คะแนนการโหลดที่ใช้งานอยู่ในปัจจุบัน			A	630
จัดอันดับกระแสไฟฟ้าขัดจังหวะแบบปิดวง			A	630
5% จัดอันดับโหลดที่ใช้งานอยู่กระแสไฟฟ้าขัดจังหวะ			A	31.5
การชาร์จสายเคเบิลที่ได้รับการจัดอันดับ			A	10
จัดอันดับเวลาพักโหลดที่ใช้งานอยู่			เวลา	100
ความผิดปกติของพื้นดินที่แตกหัก			A/เวลา	31.5/10
กระแสการชาร์จของสายและสายเคเบิลถูกตัดการเชื่อมต่อภายใต้เงื่อนไขของความผิดปกติของพื้นดิน			A/เวลา	17.4/10
ชีวิตกลไก	เบรกเกอร์ /ตัวแยก		A/เวลา	10,000/3000
ระดับ IP	กล่องปิดผนึก			IP67
	เชลล์ Swichgear			IP4X
แรงดันแก๊ส	ระดับการชาร์จแก๊ส (20 ℃, ความดันมาตรวัด)		MPA	0.02
	ระดับก๊าซระดับต่ำสุดระดับ (20 ℃, ความดันมาตรวัด)		MPA	0
การปิดผนึกประสิทธิภาพ	อัตราการรั่วไหลประจำปี		%/ปี	≤0.05

●มาตรฐานการใช้งานของสวิตช์ AIS

◆ข้อกำหนดทางเทคนิคทั่วไปของมาตรฐาน GB/T 1022 สำหรับสวิตช์แรงดันไฟฟ้าสูงและการควบคุม ◆ GB/T39063640.5KV AC Metal SwitchGear และอุปกรณ์ควบคุม

◆ GB/T1985 สวิตช์ไอโซเลตและสวิตช์แยกสายไฟสูงและสวิตช์

◆ GB/T38043.6-40.5KV AC สวิตช์โหลดแรงดันสูง

◆ GB/T1984 เบรกเกอร์ AC แรงดันไฟฟ้าสูง

◆ GB/T4208 รหัส IP ของระดับการป้องกันเชลล์

◆ GB/T7354 การวัดการปล่อยบางส่วน

◆ GB/T311.1 การประสานงานฉนวนส่วนที่ 1: คำจำกัดความหลักการและกฎเกณฑ์

●การใช้เงื่อนไขของสวิตช์ AIS

◆อุณหภูมิสูงสุด: +45 องศาเซลเซียส;

◆อุณหภูมิต่ำสุด: -25 องศาเซลเซียส;

◆อุณหภูมิสูงสุด: (เฉลี่ย 24 ชั่วโมง) +35 องศาเซลเซียส;

◆ความชื้นสัมพัทธ์เฉลี่ยสูงสุด (24 ชั่วโมง 1: ≤ 95%; ระดับความสูง: ≤ 1500m ความสามารถในการไหวสะเทือน: 8 องศา;

◆การป้องกันเกรด: ตราประทับร่างกายที่มีประจุ IP67, สวิตช์ตู้เชลล์ IP4X；

◆อากาศโดยรอบไม่ควรปนเปื้อนอย่างเห็นได้ชัดโดยก๊าซที่ติดไฟได้และไอน้ำ

◆ไม่มีสถานที่การสั่นสะเทือนที่มีความรุนแรงบ่อยครั้งและการออกแบบความรุนแรงภายใต้ส่วนที่รุนแรงนั้นตรงตามข้อกำหนดทุกประเภท

◆เมื่อใช้ภายใต้สภาพแวดล้อมปกติเกินกว่า GB/T3906 ผู้ใช้จะต้องเจรจากับ KEXR

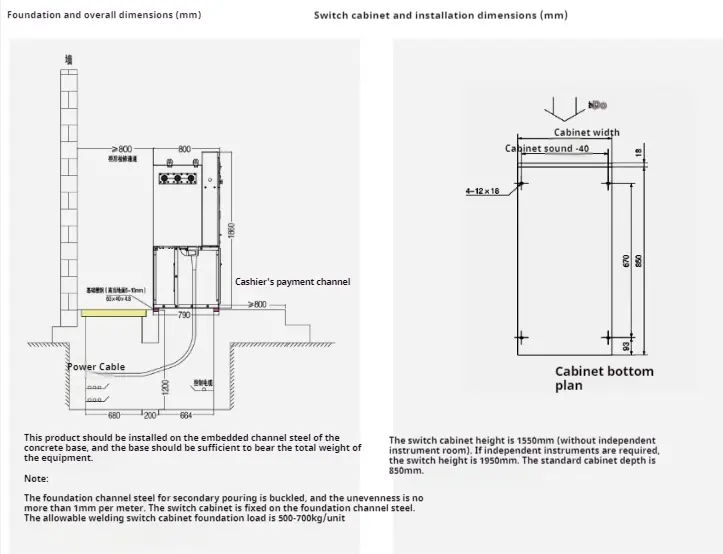

●คำแนะนำการติดตั้ง

Ais Switchgear
