หน่วยหลักของวงแหวน Hexafluoride

●แอปพลิเคชันหลัก

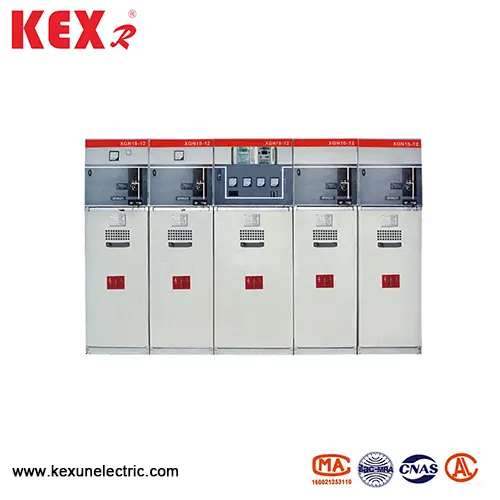

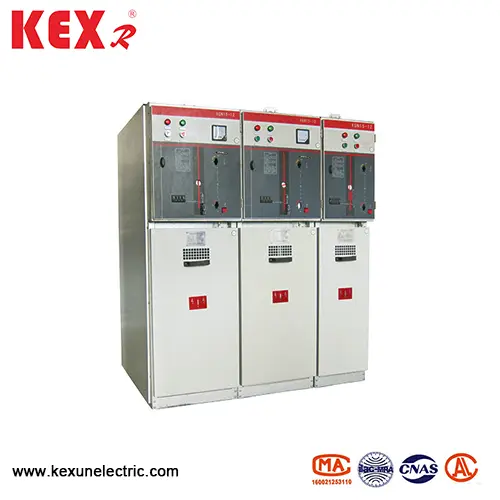

XGN15-12 ประเภทวงแหวน hexafluoride หน่วยหลักเหมาะสำหรับระบบไฟฟ้า AC 50Hz และ 12kV ที่ใช้กันอย่างแพร่หลายในเครือข่ายวงแหวนสายเคเบิลอุตสาหกรรมและสายโยธา

●เงื่อนไขการใช้งาน

▶ระดับความสูง: ≤ 1,000 ม. (หากมีข้อกำหนดพิเศษโปรดระบุเมื่อสั่งซื้อ)

▶อุณหภูมิสภาพแวดล้อม: -25 ~ 40 ℃

▶ความชื้นสัมพัทธ์เฉลี่ยต่อวัน： ≤95%

▶ความชื้นสัมพัทธ์เฉลี่ยต่อเดือน： ≤90%;

▶ระดับความต้านทานแรงกระแทก： 8 องศา

▶สถานที่ปลอดจากการสั่นสะเทือนอย่างรุนแรงผลกระทบไฟการกัดกร่อนทางเคมีและการระเบิด

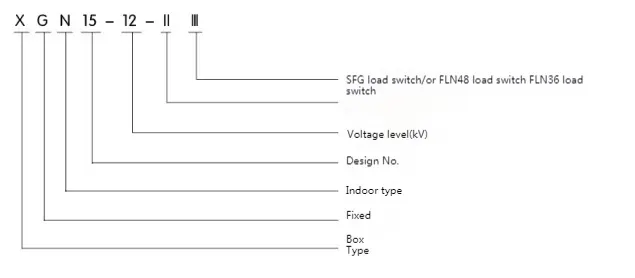

●โมเดลและความหมาย

●เกณฑ์ตรงตาม

XGN15-12 ประเภทวงแหวน hexafluoride วงแหวนหลักตรงตามเกณฑ์ต่อไปนี้:

IEC298 · IEC265 · IECL29 · IEC694 · IEC420 · IEC56 · IEC529 · IEC932 · GB3804 · GB3906 · GB11022

●พารามิเตอร์และมิติทางเทคนิค

●โครงสร้างและส่วนประกอบพื้นฐานของตู้สวิตช์โหลด

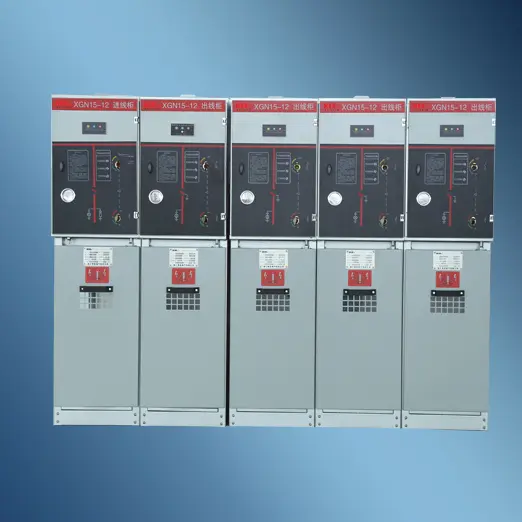

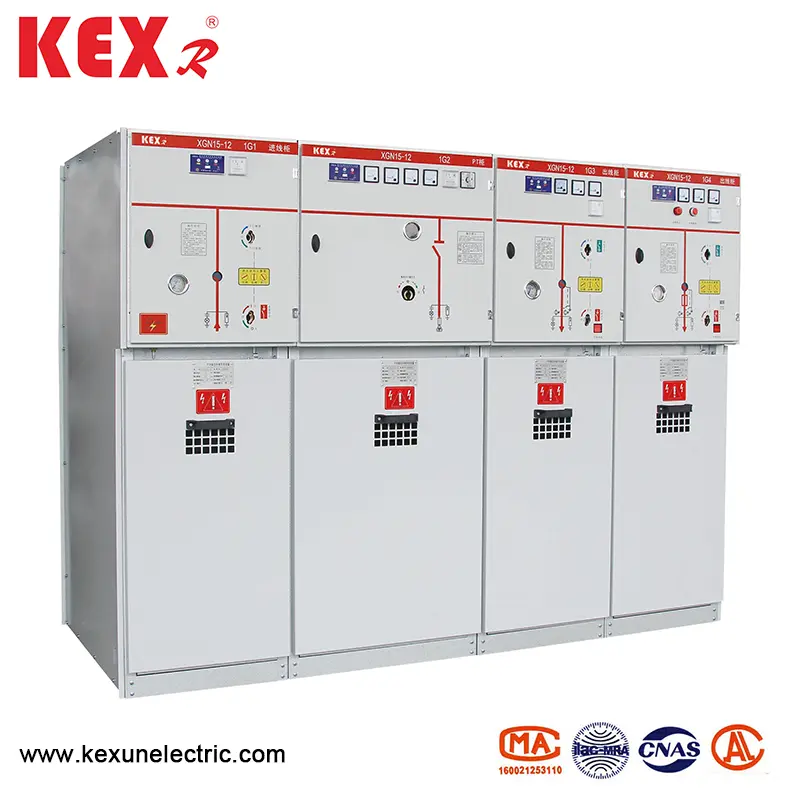

◆ XGN15-12 ประเภทวงแหวน hexafluoride วงแหวนหลักโครงสร้าง: ห้องบัส+ห้องสวิตช์โหลดห้องเคเบิล+กลไกการทำงาน+กลไกการเชื่อมต่อและห้องควบคุมแรงดันต่ำต่ำ

◆โหลดสวิตช์

สวิตช์โหลดสามสถานีถูกติดตั้งในห้องสวิตช์ เปลือกของสวิตช์โหลดทำจากอีพอกซีเรซินและเต็มไปด้วยซัลเฟอร์เฮกซาฟลูออไรด์ (SF) ) ก๊าซเป็นสื่อฉนวนและ SF สามารถติดตั้งในห้องสวิตช์ตามความต้องการของลูกค้า เครื่องวัดความหนาแน่นของก๊าซหรือเครื่องวัดความหนาแน่นของก๊าซพร้อมการเตือนภัย

◆ห้องเคเบิล

ตู้สวิตช์โหลดมีห้องเคเบิลที่เพียงพอซึ่งส่วนใหญ่ใช้สำหรับการเชื่อมต่อสายเคเบิลเพื่อให้สายเคเบิลเดี่ยวหรือสามคอร์สามารถเชื่อมต่อได้ด้วยหัวสายเคเบิลที่ไม่ได้รับการรักษาอย่างง่ายและในเวลาเดียวกันสายฟ้าสายฟ้า, หม้อแปลงกระแส, สวิตช์กราวด์ล่างและองค์ประกอบอื่น ๆ ตามการออกแบบมาตรฐานประตูตู้มีหน้าต่างสังเกตและอุปกรณ์เชื่อมต่อความปลอดภัยและแผ่นรองด้านล่างของห้องเคเบิลมีฝาปิดปิดผนึกและแคลมป์สายเคเบิลพร้อมกรอบรองรับขนาดที่เหมาะสม แผ่นด้านล่างและกรอบประตูด้านหน้าของห้องเคเบิลสามารถถอดออกเพื่ออำนวยความสะดวกในการติดตั้งสายเคเบิล

◆กลไกการนวดกลไกการเชื่อมต่อและห้องควบคุมความดันต่ำ

ห้องแรงดันต่ำที่มีอินเตอร์ล็อคมีบทบาทของแผงควบคุมในเวลาเดียวกัน ห้องแรงดันต่ำนั้นมาพร้อมกับกลไกการทำงานของสปริงพร้อมตัวบ่งชี้ตำแหน่ง, กลไกเชิงกลและอุปกรณ์และยังสามารถติดตั้งหน้าสัมผัสเสริม, คอยล์สะดุด, กลไกการสะดุดฉุกเฉิน, จอแสดงผลสดแบบ capacitive, คีย์ล็อคและอุปกรณ์ปฏิบัติการไฟฟ้า ในเวลาเดียวกันพื้นที่ในห้องแรงดันต่ำยังสามารถติดตั้งวงจรควบคุมเครื่องมือวัดและรีเลย์ป้องกัน ตู้กว้างขนาด 750 มม. มีห้องแรงดันไฟฟ้าต่ำสองห้องซึ่งสามารถติดตั้งอุปกรณ์เสริมได้มากขึ้น ตู้สวิตช์ XGN15 ทั้งหมดสามารถแบ่งออกเป็นสองส่วนส่วนบนของตู้รวมถึงห้องบัสสวิตช์โหลดกลไกการทำงานและห้องแรงดันต่ำซึ่งแยกออกจากห้องเคเบิลล่าง ดังนั้นอุปกรณ์ที่ติดตั้งไว้ในหน่วยด้านบนสามารถแก้ไขได้อย่างปลอดภัยและสะดวกสบายและกลับเนื้อกลับตัวและสามารถเปลี่ยนหน่วยส่วนบนทั้งหมดได้

◆ห้องบัส

ห้องรถบัสถูกจัดเรียงในส่วนบนของตู้ ในห้องบัสรถบัสหลักเชื่อมต่อเข้าด้วยกันและวิ่งผ่านตู้สวิตช์ทั้งแถว

◆ส่วนประกอบพื้นฐาน OFXGN15-12 ประเภทวงแหวน hexafluoride วงแหวนหลัก

▶ Switch FLN36 ได้รับการพัฒนาและผลิตโดย บริษัท โดยการแนะนำเทคโนโลยีต่างประเทศและตามข้อกำหนดของระบบพลังงานในประเทศ

▶สวิตช์โหลดมีสามสถานะ: การปิดการเปิดและการต่อสายดิน หน้าสัมผัสแบบไดนามิกและแบบคงที่ของสวิตช์โหลดถูกวางไว้ในเปลือกอีพอกซีเรซินที่หล่อด้วยโครงสร้างเสริมและ SF ก๊าซเป็นสื่อการดับอาร์คและความดันอากาศคือ 14 บาร์ สวิตช์โหลดแต่ละตัวจะปิดผนึกและไม่ต้องบำรุงรักษาและสามารถเลือกบารอมิเตอร์แยกกันได้ วิธีการติดตั้งทั่วไปของสวิตช์โหลดในตู้เครือข่ายแหวนคือการวางพาร์ติชันเหล็กระหว่างห้องเคเบิลและห้องบัสและติดตั้งในแนวนอน วิธีการติดตั้งนี้แยกห้องบัสออกจากห้องเคเบิลเพื่อตอบสนองความต้องการด้านความปลอดภัยที่เข้มงวดที่สุดสำหรับการดำเนินงานและการบำรุงรักษา หากอาร์คเกิดขึ้นภายในจะมีจุดอ่อนโครงสร้างที่ด้านหลังของเปลือกสวิตช์โหลดซึ่งจะถูกชะล้างออกไปจากนั้นวาล์วคายประจุอาร์คบนตู้จะถูกล้างออกไป

▶สวิตช์โหลดมีกลไกการทำงานสองกลไก： กลไกการทำงานสปริงเดี่ยว (K-type) และกลไกการทำงานสปริงสองครั้ง (A-type) กลไกไฟฟ้าสามารถเพิ่มกลไกการทำงานของกลไกการทำงานสองประเภทข้างต้นเพื่อตระหนักถึงการควบคุมไฟฟ้าระยะไกล
