ตู้แก๊สหุ้มฉนวนที่ปิดล้อมทั้งหมด

●เงื่อนไขการใช้งาน

KXMR6-12 พิมพ์ตู้ก๊าซฉนวนที่หุ้มหุ้มทั้งหมดทั้งหมดเหมาะสำหรับสภาพแวดล้อมที่หลากหลายเช่นอุณหภูมิสูงและต่ำ (+40 ℃ ~ -40 ℃), ความชื้น, ฝุ่น, มลพิษเกลือ, เหมืองและระดับความสูง (1,000 ม.), การแช่ระยะสั้นในน้ำภายใน 24 ชั่วโมงไม่ส่งผลกระทบต่อการใช้งาน

หมายเหตุ: หากระดับความสูงสูงขึ้นโปรดระบุระดับความสูงที่เฉพาะเจาะจง

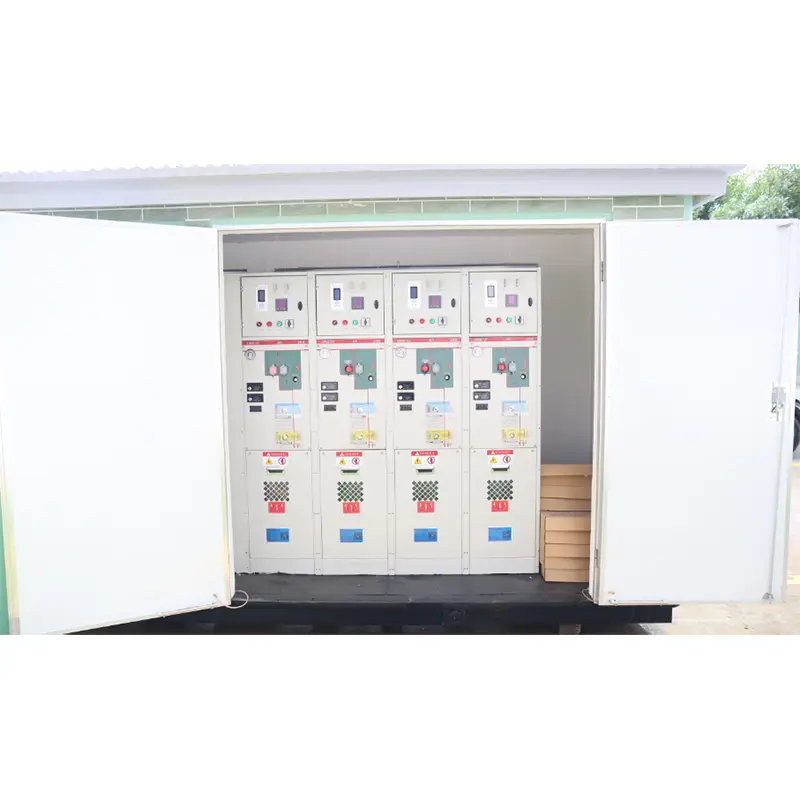

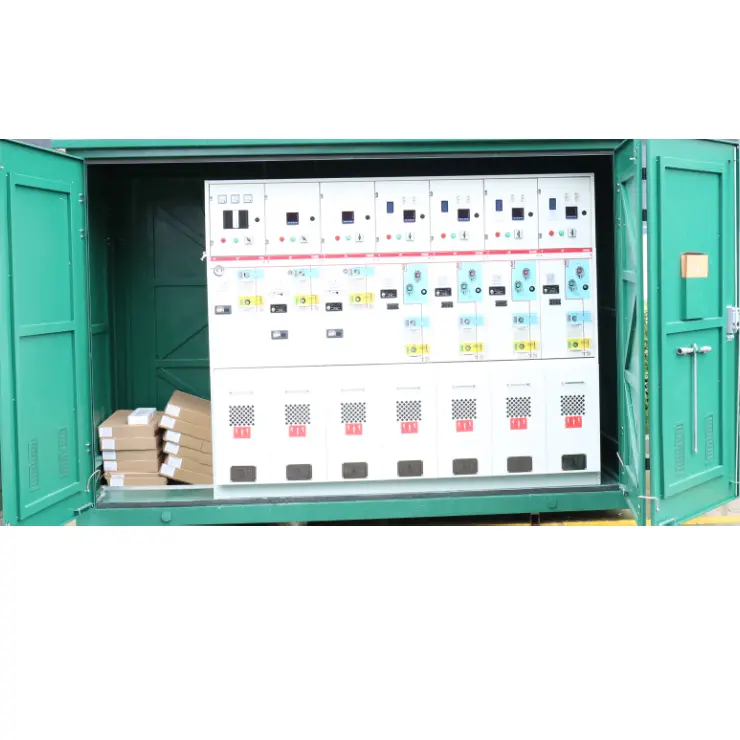

●คุณสมบัติของผลิตภัณฑ์

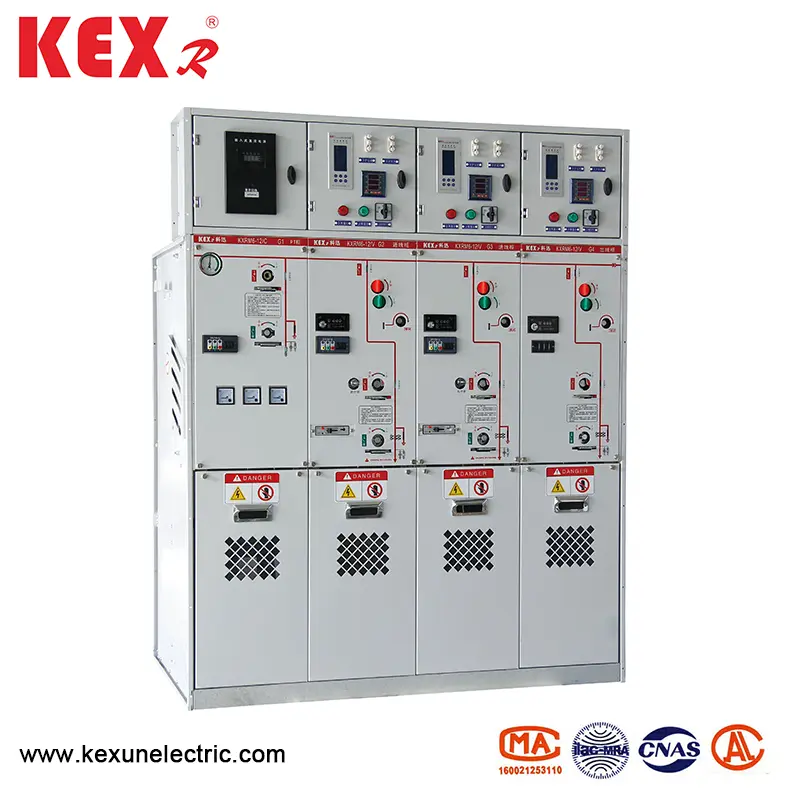

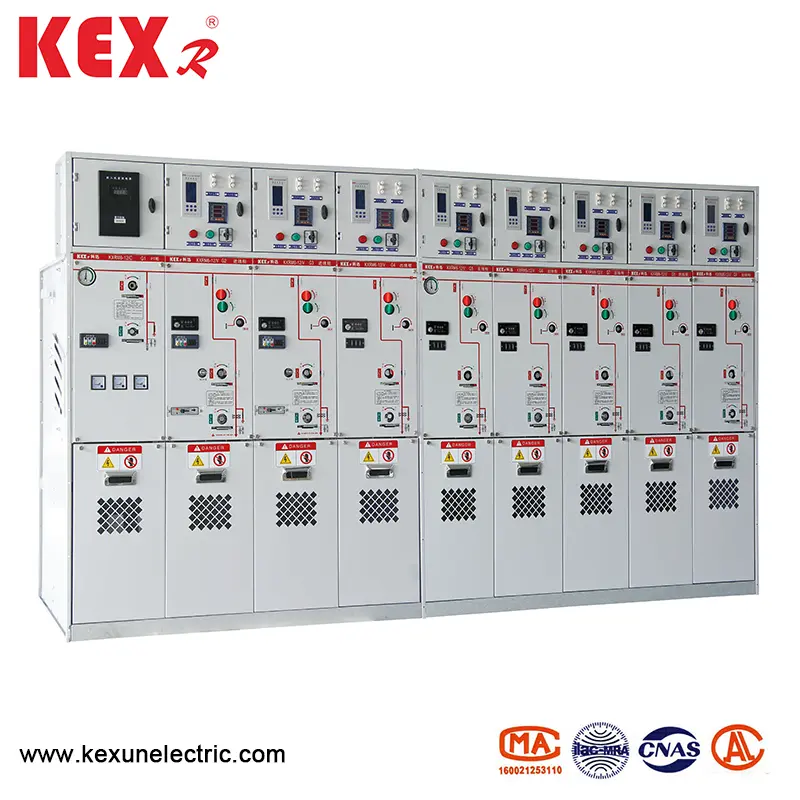

▶ KXRM6-12 ตู้แก๊สหุ้มฉนวนที่ปิดล้อมทั้งหมดใช้ก๊าซ SF6 เป็นสื่อกลางในการดับและฉนวน

▶ตู้ถูกปิดผนึกและหุ้มฉนวนอย่างเต็มที่ Busbars สวิตช์และชิ้นส่วนสดจะถูกล้อมรอบอย่างสมบูรณ์ในเปลือกสแตนเลส

▶โพรงนั้นเต็มไปด้วยก๊าซ 1.4bar SF6 และระดับการป้องกันถึง IP67: อุปกรณ์สวิตช์ทั้งหมดไม่ได้รับผลกระทบอย่างสมบูรณ์จากสภาพแวดล้อมภายนอกซึ่งสามารถมั่นใจได้ว่าการทำงานปกติของสวิตช์แม้ในกรณีที่รุนแรงเช่นการแช่น้ำระยะสั้น

▶คณะรัฐมนตรีมีอุปกรณ์ประสาน "ห้าการป้องกัน" ที่สมบูรณ์แบบซึ่งจะช่วยลดความล้มเหลวในการดำเนินงานที่เป็นไปได้ของบุคลากรและอุปกรณ์ที่เกิดจากความผิดพลาดของมนุษย์

▶ตู้ทั้งหมดมีช่องทางบรรเทาความดันปลอดภัยที่เชื่อถือได้ซึ่งสามารถมั่นใจได้ถึงความปลอดภัยส่วนบุคคลของผู้ประกอบการแม้ในกรณีที่รุนแรง

▶ตู้ถูกแบ่งออกเป็นสองประเภท: การรวมหน่วยคงที่และการรวมหน่วยที่ขยายได้

▶ขนาดของ KXRM6-12 ตู้แก๊สหุ้มฉนวนที่ปิดล้อมทั้งหมดนั้นสะดวกในการติดตั้งและสามารถเหมาะสำหรับสถานที่ที่มีพื้นที่แคบและสภาพแวดล้อมที่ไม่ดี

▶ตู้สามารถติดตั้งอุปกรณ์ไฟฟ้ารีโมทคอนโทรลและการตรวจสอบตามความต้องการที่แตกต่างกันของผู้ใช้

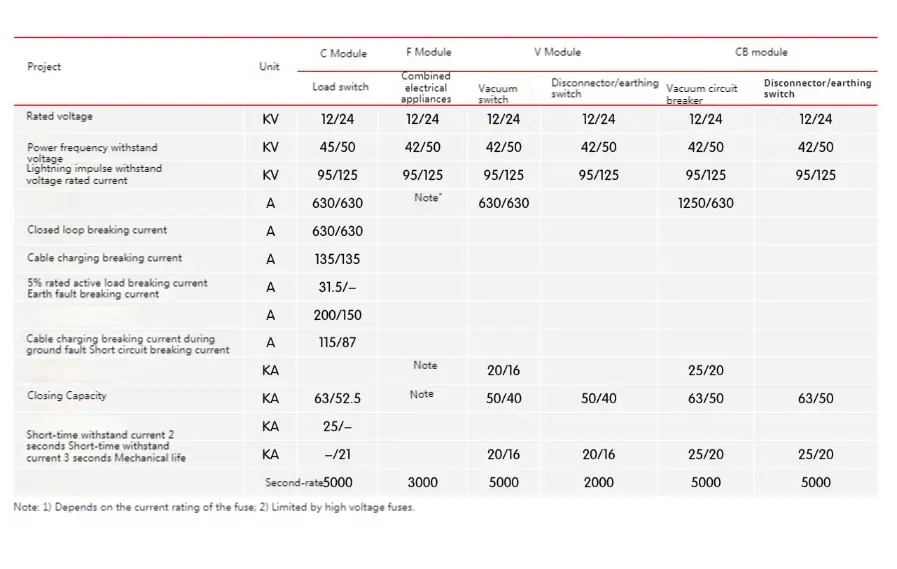

●พารามิเตอร์ทางเทคนิค

●การป้องกันหม้อแปลงและสาย

KXRM6-12 หน่วยตู้แก๊สหุ้มฉนวนที่ปิดล้อมทั้งหมดมีโหมดการป้องกันหม้อแปลงสองโหมดคืออุปกรณ์การรวมฟิวส์ของสวิตช์โหลดและเบรกเกอร์วงจรพร้อมการป้องกันการถ่ายทอด

1. การป้องกันการเปลี่ยนรูปคือการรวมกันของฟิวส์แรงดันไฟฟ้าสูงและสวิตช์โหลด ห้องฟิวส์จะถูกติดตั้งด้านหลังตู้ล็อคแยกต่างหากที่อยู่ด้านหน้าของเครื่อง สวิตช์โหลดใช้กลไกการจัดเก็บพลังงานสปริงซึ่งสามารถเรียกใช้โดยกองหน้าฟิวส์

2. ในการอำนวยความสะดวกในการเปลี่ยนฟิวส์สามารถใช้ด้ามจับปฏิบัติการเพื่อลบฝาปิดท้ายของห้องฟิวส์ กลไกการสะดุดของฟิวส์นั้นถูกจัดตำแหน่งไว้ล่วงหน้าซึ่งทำให้มั่นใจได้ว่าประสิทธิภาพการกันน้ำของระบบทั้งหมด

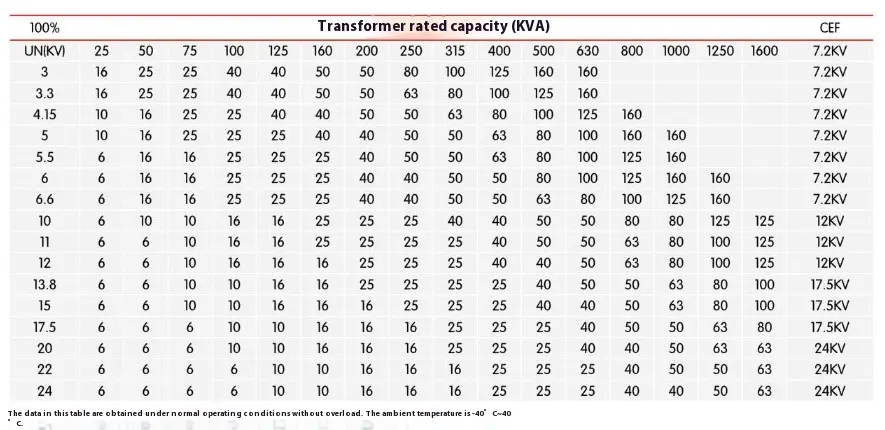

●ตารางการเปรียบเทียบฟิวส์และหม้อแปลง

●อุปกรณ์เสริมเสริม

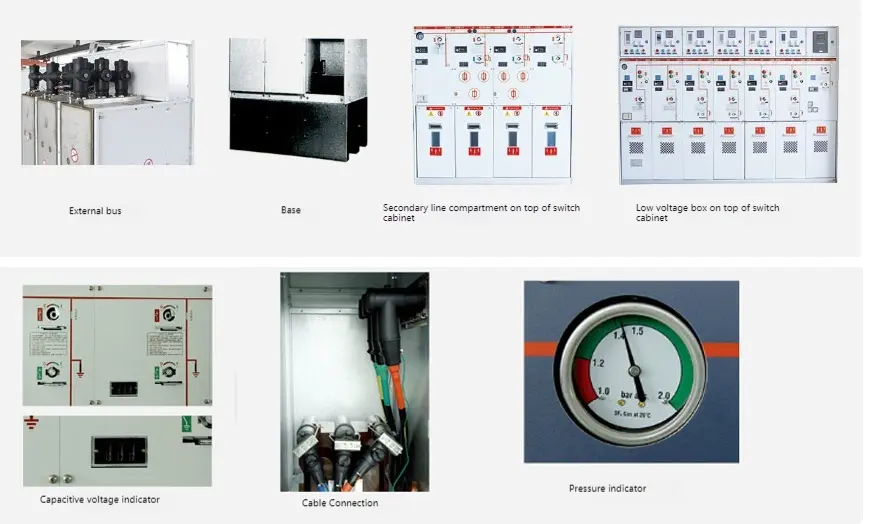

◆ผู้ติดต่อเสริม

สวิตช์โหลดทั้งหมดและเบรกเกอร์วงจรสามารถติดตั้ง 2NO+2NC ระบุตำแหน่งสวิตช์ สามารถติดตั้งคอยล์การเดินทางแบบขนาน (AC หรือ DC) บนสวิตช์หม้อแปลงและเบรกเกอร์และส่วนประกอบควบคุมแรงดันไฟฟ้าต่ำตั้งอยู่ด้านหลังแผงด้านหน้า

◆ตัวบ่งชี้แรงดันไฟฟ้า

ตัวบ่งชี้แรงดันไฟฟ้าแบบ capacitive แสดงว่าการชาร์จบูชหรือไม่และซ็อกเก็ตที่สามารถใช้สำหรับเฟสนิวเคลียร์

◆ตัวบ่งชี้ความผิดพลาดของวงจรลัดวงจรและพื้นดิน

เพื่ออำนวยความสะดวกในตำแหน่งความผิดพลาดโมดูลสวิตช์เคเบิลสามารถติดตั้งวงจรลัดวงจรและตัวบ่งชี้ข้อผิดพลาดต่อสายดินเพื่อตรวจจับความผิดพลาดอย่างง่าย

◆การทำงานไฟฟ้า

มันเป็นรูปแบบมาตรฐานสำหรับกลไกการทำงานด้วยตนเองของชุดสวิตช์เคเบิลและชุดหม้อแปลง คุณยังสามารถเลือกที่จะติดตั้งกลไกการทำงานไฟฟ้า สวิตช์สายเคเบิลเบรกเกอร์วัคซีนและสวิตช์กราวด์ทั้งหมดทำงานโดยกลไกที่อยู่ด้านหลังแผงด้านหน้า สวิตช์และเบรกเกอร์วงจรทั้งหมดสามารถใช้งานได้โดยการจัดการการทำงาน (การกำหนดค่ามาตรฐาน) หรือสามารถติดตั้งกลไกการทำงานของมอเตอร์ (อุปกรณ์เสริม) อย่างไรก็ตามสวิตช์สายดินสามารถใช้งานได้ด้วยตนเองและกลไกที่มีความสามารถในการปิดการกำหนดค่าความผิดปกติ

◆การเดินสาย

มีการติดตั้งบูชมาตรฐานตาม DIN47636 บูชทั้งหมดมีความสูงเท่ากันจากพื้นดินและได้รับการปกป้องด้วยแผ่นปกห้องเคเบิล แผ่นฝาครอบบางแผ่นสามารถเชื่อมต่อกับสวิตช์กราวด์และแผ่นปิดฝาเคเบิลคู่พิเศษสามารถใช้สำหรับสายเคเบิลคู่ที่เข้ามาได้

◆ตัวบ่งชี้ความดัน

มักจะติดตั้งตัวบ่งชี้ความดันซึ่งเกิดจากมาตรวัดความดัน นอกจากนี้ยังสามารถมีการสัมผัสทางไฟฟ้าเพื่อระบุการลดความดัน

◆กุญแจล็อค

ล็อคคีย์สำหรับเบรกเกอร์วงจรสวิตช์โหลดและสวิตช์สายดินสามารถติดตั้งได้ มันสามารถติดตั้งด้วยการล็อคการเชื่อมต่อกึ่งตัวตักซึ่งเหมาะสำหรับเบรกเกอร์วงจรสวิตช์โหลดและสวิตช์สายดิน

◆ Quencher

หน่วยเครือข่ายแหวนทั้งหมดสามารถติดตั้งตัวจับอาร์คได้ เมื่อเกิดขึ้นภายในตัวจับอาร์คจะปิดการบูชที่เข้ามาโดยอัตโนมัติรวมถึงโมดูล D, DE และ V และโมดูลสายเคเบิลทั้งหมดสามารถติดตั้งตัวจับอาร์คได้ พวกเขาจะต้องสั่งซื้อกับหน่วยและไม่สามารถเปลี่ยนแปลงได้การกระทำของเครื่องดับเพลิงอาร์คสามารถระบุได้ด้วยวิธีนี้และหน้าสัมผัสไฟฟ้าในตู้ SF6 เชื่อมต่อกับเทอร์มินัลด้านหลังแผงด้านหน้า

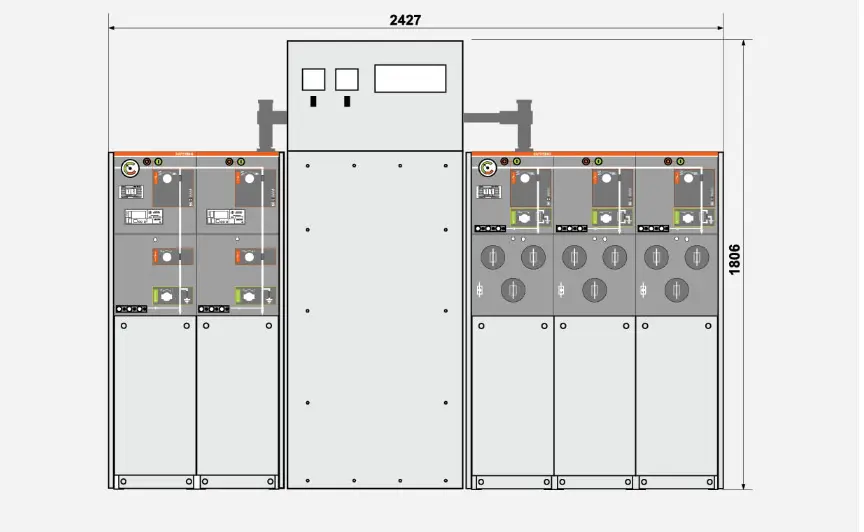

●คำอธิบายโปรแกรม

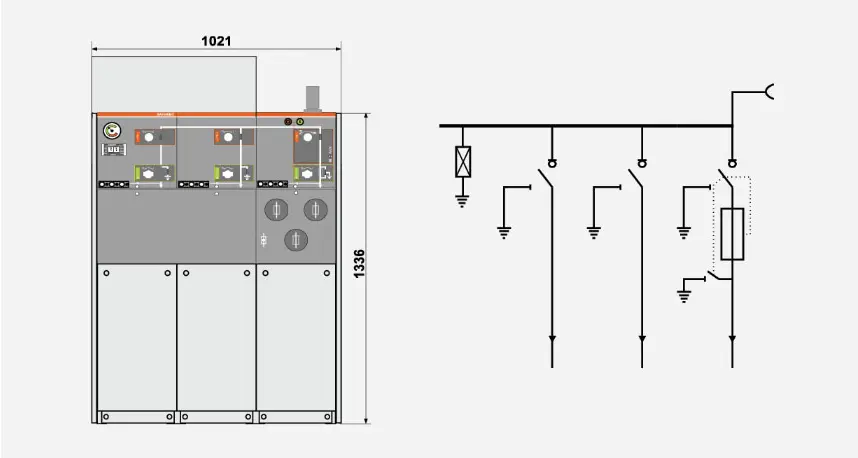

◆โครงการ 1 SA+CCF+

ติดตั้ง Lightning Arrester บนรถบัสและทิ้งไว้เพื่อขยาย

หมายเหตุ: จำนวนหน่วยสวิตช์จะต้องไม่น้อยกว่า 3

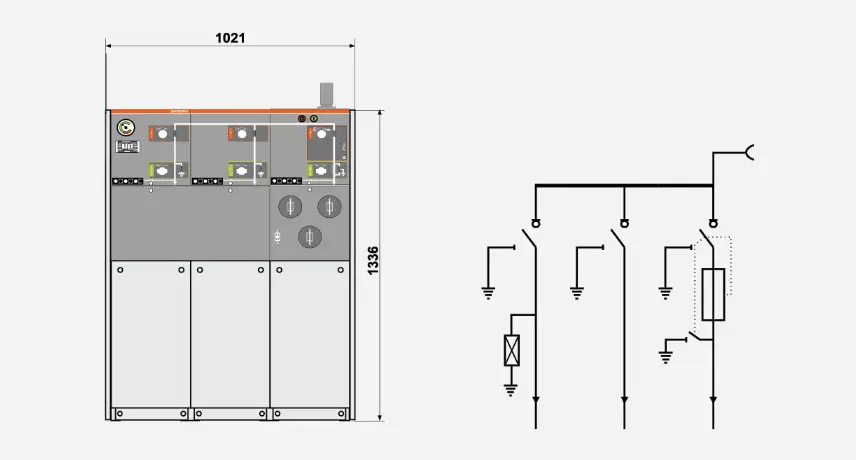

◆ Scheme 2 CCF+

ติดตั้ง Lightning Arrester ลงในสายที่เข้ามาและการขยายตัวสำรอง

◆ Scheme 3 W+M+FFF

การคำนวณด้านแรงดันสูง
