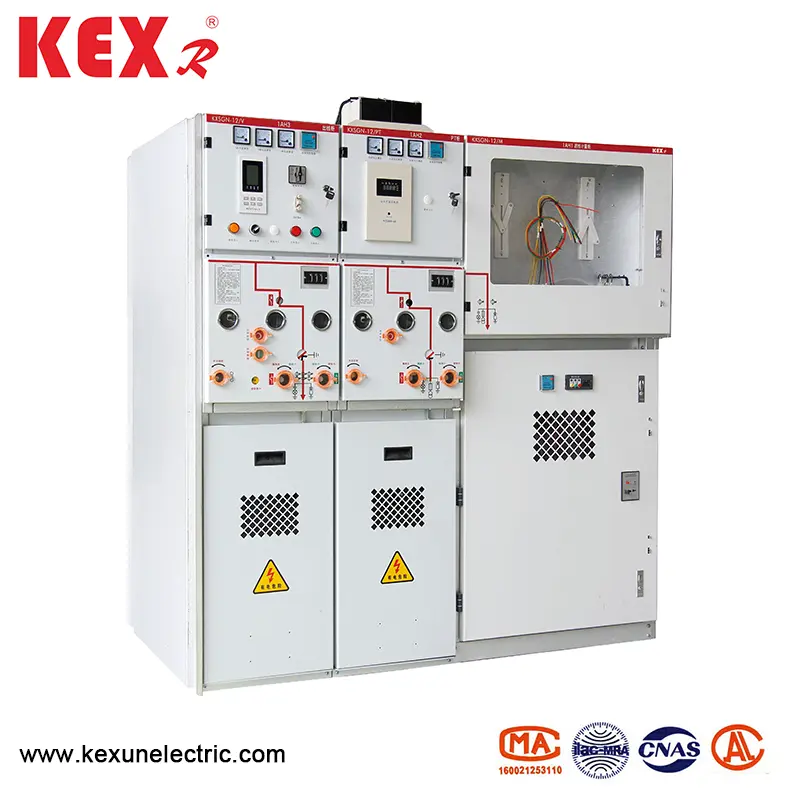

อุปกรณ์สวิตช์แรงดันไฟฟ้าขนาดกลางปิดฉนวน

Kexun เป็นซัพพลายเออร์ที่เชี่ยวชาญในการผลิตอุปกรณ์ส่งกำลังและการเปลี่ยนแปลงพลังงานในประเทศจีนอุปกรณ์สวิตช์แรงดันไฟฟ้าขนาดกลางปิดฉนวนเป็นหนึ่งในผลิตภัณฑ์หลักของ KexR มันใช้วัสดุฉนวนที่เป็นของแข็งเป็นสื่อฉนวนหลักซึ่งเป็นชุดโซลูชั่นที่สมบูรณ์แบบสำหรับการอัพเกรดและการจัดจำหน่ายกริดพลังงาน
รุ่น: KXSGN-12
แบรนด์： kexr

ส่งคำถาม

รายละเอียดสินค้า

●ภาพรวมผลิตภัณฑ์

อุปกรณ์สวิตช์แรงดันไฟฟ้าขนาดกลางที่หุ้มฉนวนของแข็งที่มีฉนวนกันความร้อนเป็นของแข็งมีหลายแผนการเช่นการป้องกันเบรกเกอร์การป้องกันหม้อแปลงการควบคุมโหลดการรวมกันของฟิวส์ไฟฟ้าการจ่ายไฟ PT การยกคัปปิ้งบัสและอื่น ๆ ผลิตภัณฑ์นี้สามารถใช้เป็นอุปกรณ์การกระจายเครือข่ายแหวนระบบพลังงานและยังสามารถใช้เป็นอุปกรณ์กระจายพลังงานสำหรับการก่อสร้างเมืองขององค์กรอุตสาหกรรมและเหมืองแร่ด้วยลักษณะของการทำงานอเนกประสงค์และความคล่องตัว

อุปกรณ์สวิตช์แรงดันไฟฟ้าขนาดกลางที่หุ้มฉนวนปิดใช้วัสดุฉนวนที่เป็นของแข็งเป็นสื่อฉนวนหลัก, เครื่องดูดฝุ่น, การเชื่อมต่อนำไฟฟ้า, การเชื่อมต่อ, สวิตช์สายดิน, บัสหลัก, บัสสาขาและวงจรไฟฟ้าหลักอื่น ๆ ถูกห่อหุ้มและบรรจุด้วยฉนวนที่เป็นของแข็ง

●เงื่อนไขการใช้งาน

อุณหภูมิสภาพแวดล้อม： -45 ~ 40 ℃

ระดับความสูงสูงสุด： 4000m

อุณหภูมิเฉลี่ยสูงสุดต่อวัน： 35 ℃

ความชื้นสูงสุดทุกวัน： 95%

ความชื้นสูงสุดต่อเดือน： 90%

ความเข้มของแผ่นดินไหวสูงสุด： เกรด 8

หมายเหตุ： อุปกรณ์สวิตช์แรงดันไฟฟ้ากลางที่มีฉนวนที่หุ้มฉนวนควรติดตั้งในสถานที่ที่ไม่มีไฟไหม้การระเบิดและการสั่นสะเทือนอย่างรุนแรง

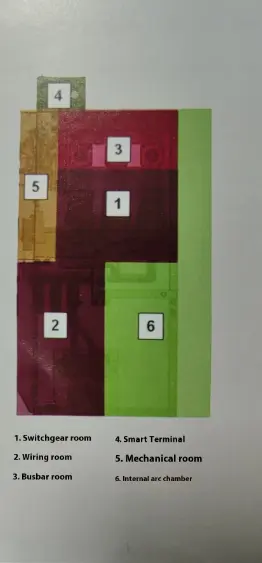

●โครงสร้างตัวเว้นวรรค

Solid Insulated Closed Medium Voltage Switch Equipment

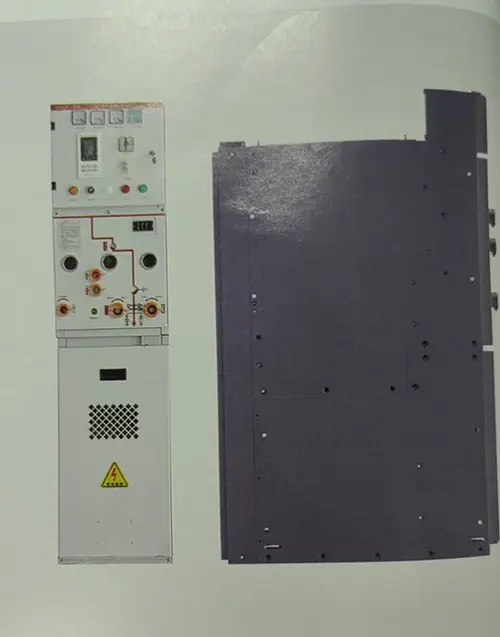

●มิติโครงร่างของอุปกรณ์สวิตช์แรงดันไฟฟ้ากลางฉนวนที่หุ้มฉนวน

Solid Insulated Closed Medium Voltage Switch Equipment

◆ประเภทการแยกที่ต่ำกว่า

วางแผน	ความกว้างของตู้	ความลึกของคณะรัฐมนตรี	ความสูงของตู้	การป้องกันสูงสุด
PT เข้ามา	450	940	1500	เพิ่ม 200
ขาเข้าและเค้าโครง	375	940	1500	เพิ่ม 200
สวิตช์เชื่อมต่อโครงข่าย	375	940	1500	เพิ่ม 200
การแยกการเชื่อมต่อโครงข่าย	375	940	1500	เพิ่ม 200
การยกบัสบาร์	375	940	1500	เพิ่ม 200
การวัดแบบดั้งเดิม	750	940	1500	เพิ่ม 200
การวัดขนาดกะทัดรัด	375	940	1500	เพิ่ม 200
แหล่งจ่ายไฟ PT	450	940	1500	เพิ่ม 200
สถานีควบคุมและป้องกัน	375	940	1500

◆ประเภทการแยกส่วนบน

วางแผน	ความกว้างของตู้	ความลึกของคณะรัฐมนตรี	ความสูงของตู้	โครงร่างเหนือศีรษะ
PT เข้ามา	450	940	1800	ลึกซึ้งยิ่งขึ้น 260
ขาเข้าและเค้าโครง	425	940	1800	ลึกซึ้งยิ่งขึ้น 260
สวิตช์เชื่อมต่อโครงข่าย	425	940	1800	ลึกซึ้งยิ่งขึ้น 260
การแยกการเชื่อมต่อโครงข่าย	425	940	1800	ลึกซึ้งยิ่งขึ้น 260
การยกบัสบาร์	425	940	1800	ลึกซึ้งยิ่งขึ้น 260
การวัดแบบดั้งเดิม	750	940	1800	ลึกซึ้งยิ่งขึ้น 260
การวัดขนาดกะทัดรัด	425	940	1800	ลึกซึ้งยิ่งขึ้น 260
แหล่งจ่ายไฟ PT	450	940	1800	ลึกซึ้งยิ่งขึ้น 260
สถานีควบคุมและป้องกัน	375	940	1800

●พารามิเตอร์ทางเทคนิค

◆พารามิเตอร์ทางเทคนิคของ switchgear

รายการ			หน่วย	ข้อมูล
แรงดันไฟฟ้า			KV	12
ความถี่ที่ได้รับการจัดอันดับ			KV	50
จัดอันดับปัจจุบัน			KV	630	1250
ระดับฉนวนที่ได้รับการจัดอันดับ	ความถี่พลังงานทนต่อแรงดันไฟฟ้า (UD） 1 นาที	หยุดพัก	A	48
		สลับกัน	A	42
		พื้นดิน	A	42
	สายฟ้าแรงกระตุ้นทนต่อแรงดันไฟฟ้า （ขึ้น)	หยุดพัก	A	85
		สลับกัน	A	75
		พื้นดิน	A	75
จัดอันดับการลัดวงจรในการทำลายกระแสไฟฟ้า (1SC)			A	25	31.5
จัดอันดับระยะสั้นทนต่อกระแส (4S)			ที่	25	31.5
ให้คะแนนสูงสุดทนต่อกระแสไฟฟ้า (1p)			ที่	63	80
จัดอันดับการปิดการลัดวงจรกระแสไฟฟ้า (สูงสุด) (1ma)			ที่	63	80
เกรดป้องกันสิ่งที่แนบมา			ที่	IP4X
วิธีการปฏิบัติการ			เวลา	ประเภทการจัดเก็บพลังงานสปริง

◆พารามิเตอร์ทางเทคนิคของสวิตช์กราวด์แบบแยกได้

รายการ			หน่วย	ข้อมูล
แรงดันไฟฟ้า			KV	12
จัดอันดับปัจจุบัน			A	630	1250
จัดอันดับระยะสั้นทนต่อกระแส (4S)			ที่	25	31.5
ให้คะแนนสูงสุดทนต่อกระแสไฟฟ้า				63	80
	ความถี่พลังงานทนต่อแรงดันไฟฟ้า (UD） 1 นาที	เฟสและพื้นดิน	KV	42
		หยุดพัก		48
	การจัดอันดับแรงกระตุ้นสายฟ้าทนต่อแรงดันไฟฟ้า （up)	เฟสและพื้นดิน	KV	75
		หยุดพัก		85
อายุการใช้งานทางกลของตัวควบคุม (เปิด-ปิด)			เวลา	3000
อายุการใช้งานเชิงกลของสวิตช์สายดิน (นอกพื้นดิน)			เวลา	3000
