ตู้เครือข่ายแหวนแรงดันสูง

Kexun เป็นผู้ผลิตที่เชี่ยวชาญในตู้เครือข่ายแหวนแรงดันสูงในประเทศจีน

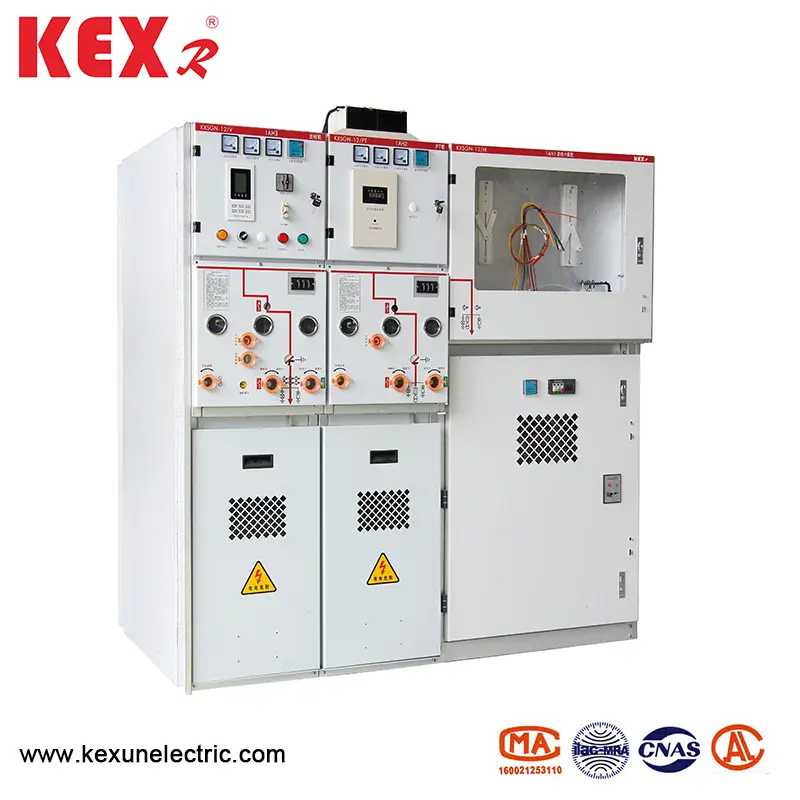

ผลิตภัณฑ์ที่ขายดีที่สุด KXSGN-12-SIS3 เป็นฉนวนที่เป็นของแข็งสวิตช์ที่ปิดล้อมอย่างสมบูรณ์ มันใช้โครงสร้างปิดแบบโมดูลาร์ปิดผนึกอย่างเต็มที่ฉนวนอย่างเต็มที่และเป็นโลหะอย่างเต็มที่พื้นผิวจะถูกเคลือบด้วยชั้นนำไฟฟ้าหรือกึ่งนำไฟฟ้าซึ่งสามารถต่อสายดินได้โดยตรงและน่าเชื่อถือ
รุ่น: KXSGN-12-SIS3
แบรนด์: kexr

ส่งคำถาม

รายละเอียดสินค้า

●คุณสมบัติการออกแบบ

▶เบรกเกอร์วงจรดูดฝุ่นและโมดูลสวิตช์โหลดถูกห่อหุ้มด้วยอีพอกซีเรซิน วงจรหลักแบบบูรณาการแบบโมดูลาร์พร้อมการเชื่อมต่อแบบแมนนวลและไฟฟ้าสามสถานี

▶โมดูลเบรกเกอร์วงจรสุญญากาศมีความสามารถในการเปิดและปิดกระแสไฟฟ้าลัดวงจร

▶มีการแตกหักที่มองเห็นได้ในตำแหน่งการปิดสายดินของการเลื่อนการเชื่อมต่อสามสถานีและตัวถอดรหัสและสวิตช์สายดินสามารถเปิดและปิดกระแสไฟฟ้าลัดวงจรได้อย่างรวดเร็ว

▶กล่องห้องอาบน้ำฉนวนอีพอกซีเรซินที่ปิดผนึกโดยสวิตช์แยกสามสถานีสามารถกดอากาศแห้งได้ 0.04MPa มันติดตั้งมาตรวัดความดันเพื่อตรวจสอบความดันภายในออนไลน์เพื่อป้องกันการรั่วไหลและการ extravasation และเพื่อป้องกันสวิตช์แยกและสวิตช์สายดิน

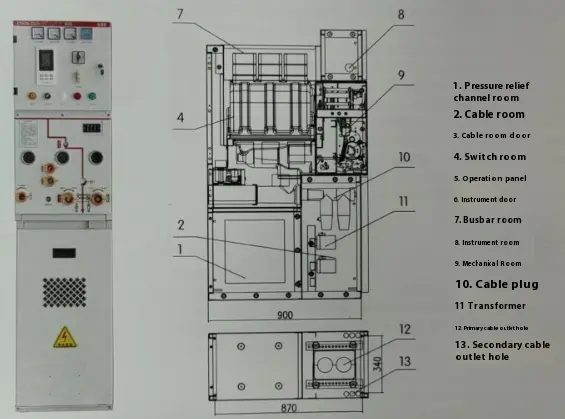

●มิติโครงสร้าง

High Voltage Ring Network Cabinet

●การวาดมิติที่แยกได้ส่วนบน

วางแผน	ความกว้างของตู้	ความลึกของคณะรัฐมนตรี	ความสูงของตู้	โครงร่างเหนือศีรษะ
PT เข้ามา	450	900	1600	ลึกซึ้งยิ่งขึ้น 260
ขาเข้าและเค้าโครง	425	900	1600	ลึกซึ้งยิ่งขึ้น 260
สวิตช์เชื่อมต่อโครงข่าย	425	900	1600	ลึกซึ้งยิ่งขึ้น 260
การแยกการเชื่อมต่อโครงข่าย	425	900	1600	ลึกซึ้งยิ่งขึ้น 260
การยกบัสบาร์	425	900	1600	ลึกซึ้งยิ่งขึ้น 260
การวัดแบบดั้งเดิม	750	900	1600	ลึกซึ้งยิ่งขึ้น 260
การวัดขนาดกะทัดรัด	425	900	1600	ลึกซึ้งยิ่งขึ้น 260
แหล่งจ่ายไฟ PT	450	900	1600	ลึกซึ้งยิ่งขึ้น 260
สถานีควบคุมและป้องกัน	425	900	1600	ลึกซึ้งยิ่งขึ้น 260

●ตารางพารามิเตอร์ทางเทคนิค

◆พารามิเตอร์ทางเทคนิคเบรกเกอร์

รายการ		หน่วย	ข้อมูล
แรงดันไฟฟ้า		KV	12
ความถี่ที่ได้รับการจัดอันดับ		Hz	50
ระดับฉนวนที่ได้รับการจัดอันดับ	ความถี่ในการทำงาน 1m ทนต่อแรงดันไฟฟ้า	KV	42
	สายฟ้าแรงกระตุ้นทนต่อแรงดันไฟฟ้า	KV	75
จัดอันดับปัจจุบัน		A	630	1250
จัดอันดับการลัดวงจรในการทำลายกระแสไฟฟ้า (1SC)		ที่	20 35	31.5
จัดอันดับการปิดการลัดวงจรในปัจจุบัน (จุดสูงสุด)		ที่	50 63	80
ให้คะแนนสูงสุดทนต่อกระแสไฟฟ้า		ที่	50 63	80
ให้คะแนนในระยะสั้นทนต่อกระแสไฟฟ้า		ที่	20 25	31.5
ได้รับการจัดอันดับเวลาทำลายช่วงเวลาสั้น ๆ		เวลา	30	30
จัดอันดับเวลาสั้น ๆ ในระยะเวลาอันยาวนาน		S	4
ลำดับการทำงานที่ได้รับการจัดอันดับ	การเปิดใหม่อัตโนมัติ		Off-0.3s-Onoff-180-Oroff
	ไม่ได้เปิดใหม่		Off-0.3s-Onoff-180-Oroff
ชีวิตเชิงกล		เวลา	3000
ให้คะแนนการทำลายปัจจุบันของธนาคารตัวเก็บประจุเดี่ยว		A	630
ให้คะแนนการทำลายกระแส B ถึง B Bank Bank		A	400

◆พารามิเตอร์ทางเทคนิคของสวิตช์โหลด (หน่วย C)

รายการ	หน่วย	ข้อมูล
จัดอันดับปัจจุบัน	A	630
จัดอันดับกระแสไฟฟ้าลัดวงจร	ที่	50
ให้คะแนนในระยะสั้นทนต่อกระแสไฟฟ้า	Ka/s	20/4
โหลดสวิทช์อายุการใช้งานกลไก	เวลา	10000
โหลดสวิตช์ไฟฟ้า	เวลา	10000

◆พารามิเตอร์ทางเทคนิคของสวิตช์โหลด (หน่วย C)

รายการ	หน่วย	ข้อมูล
จัดอันดับปัจจุบัน	A	125
จัดอันดับกระแสไฟฟ้าลัดวงจร	ที่	31.5
จัดอันดับกระแสไฟลัดวงจร	ที่	80
ปัจจุบันการส่งมอบการส่งมอบ	A	3150

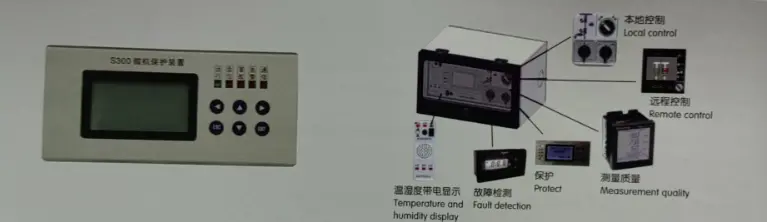

●ขั้วสติปัญญาของตู้เครือข่ายแหวนแรงดันสูงสูง

High Voltage Ring Network Cabinet

KXSGN-12-SIS3 ซีรี่ส์ของตู้เครือข่ายแหวนแรงดันสูงใช้เทอร์มินัลอัจฉริยะอัจฉริยะที่มีมัลติฟังก์ชั่นซึ่งเป็นรุ่นใหม่ของการควบคุมการทำงานแบบมัลติฟังก์ชั่นและอุปกรณ์ขั้วการป้องกันที่พัฒนาโดย KEXR การควบคุมการทำงานอัจฉริยะ รูปลักษณ์ของมันนั้นสวยงามและสวยงามซึ่งทำให้แผงสวิตช์ตู้ลดปริมาณโดยรวมของตู้ฉนวนที่เป็นของแข็งช่วยเพิ่มประสิทธิภาพการติดตั้งภายนอกได้อย่างมีประสิทธิภาพและปรับปรุงคุณภาพของสวิตช์
