ตู้สุทธิแหวนแรงดันสูง
ในฐานะผู้ผลิตที่รู้จักกันดีของตู้สุทธิแหวนสูงในประเทศจีนผลิตภัณฑ์ HXGN ของ Kexun (H) □ -12 ซีรีส์มีลักษณะของโครงสร้างที่เรียบง่ายการทำงานที่ยืดหยุ่นการเชื่อมต่อที่เชื่อถือได้และการติดตั้งที่สะดวก
รุ่น: HXGN (H) □ -12
แบรนด์: kexr
รุ่น: HXGN (H) □ -12
แบรนด์: kexr
●ภาพรวมผลิตภัณฑ์
ตู้สุทธิแหวนแรงดันสูงที่ทำโดย Kexun ใช้เทคโนโลยีการตรวจจับขั้นสูงเทคโนโลยีสารสนเทศและรูปแบบการกำหนดค่าที่เรียบง่ายและยืดหยุ่นเพื่อตอบสนองความต้องการของตลาดที่เปลี่ยนแปลงตลอดเวลาและยังตอบสนองความต้องการของหน่วยสืบราชการลับพลังงานกริด
HXGN (H) □ -12 ประเภทแหวนตาข่ายแรงดันสูงสูงเหมาะสำหรับเครือข่ายวงแหวนสายเคเบิลอุตสาหกรรมและโยธาและโครงการเทอร์มินัลเครือข่ายการกระจาย ในฐานะที่เป็นการยอมรับและการกระจายพลังงานไฟฟ้ามันเหมาะอย่างยิ่งสำหรับการกระจายพลังงานในพื้นที่ที่อยู่อาศัยในเมือง, สถานีย่อยขนาดเล็ก, สถานีสลับ, กล่องสายเคเบิล, สถานีย่อยประเภทกล่อง, องค์กรอุตสาหกรรมและเหมืองแร่, ห้างสรรพสินค้า, สนามบิน, รถไฟใต้ดิน, การผลิตพลังงานลม, โรงพยาบาล, สนามกีฬา
HXGN (H) □ -12 เป็นไปตามข้อกำหนดของมาตรฐานระดับชาติที่เกี่ยวข้องมาตรฐานอุตสาหกรรมพลังงานไฟฟ้ามาตรฐานสากลและมาตรฐานอื่น ๆ สวิตช์และส่วนประกอบไฟฟ้าหลักคือโมดูลรวมและชิ้นส่วนนำไฟฟ้าระหว่างเฟสจะถูกห่อหุ้มด้วยฉนวนที่เป็นของแข็ง ตัวเชื่อมต่อสายเคเบิลที่มีการป้องกันใช้สำหรับการเดินสายภายนอกและรถบัสหุ้มฉนวนที่มีการป้องกันใช้สำหรับการเชื่อมต่อบัสของหน่วยการทำงาน ดังนั้นความปลอดภัยในการใช้งานจึงดีขึ้นอย่างมาก ในขณะเดียวกันกลไกการทำงานใช้กลไกฤดูใบไม้ผลิและอายุการใช้งานเชิงกลมากกว่า 10,000 เท่า ข้อมูลการดำเนินงานและสถานะอุปกรณ์ทั้งหมดสามารถตรวจสอบจากระยะไกลและไม่ได้รับการดูแล มันเป็นอุปกรณ์กระจายพลังงานที่เหนือกว่า
สามารถเลือกหน่วยต่อไปนี้ในคณะรัฐมนตรีเพื่อสร้างหน่วยจ่ายไฟที่ประหยัดและใช้งานได้จริง: หน่วยเบรกเกอร์สูญญากาศ (630A, 20-25KA); ชุดสวิตช์โหลดสูญญากาศ (630, 20-25ka)
●ตารางพารามิเตอร์ทางเทคนิค
◆ตู้เบรกเกอร์
|
รายการ |
หน่วย |
ข้อมูล |
||
|
แรงดันไฟฟ้า |
KV |
12 |
||
|
ความถี่ที่ได้รับการจัดอันดับ |
Hz |
50 |
||
|
ระดับความร้อน |
ความถี่พลังงาน 1 นาทีทนต่อแรงดันไฟฟ้า |
กราวด์สลับกัน |
KV |
42 |
|
การแตกหักแยก |
48 |
|||
|
สายฟ้าแรงกระตุ้นทนต่อแรงดันไฟฟ้า (สูงสุด) |
กราวด์สลับกัน |
KV |
75 |
|
|
การแตกหักแยก |
85 |
|||
|
ความถี่พลังงาน 1 นาทีทนต่อแรงดันไฟฟ้าของลูปควบคุม (สู่พื้น) |
KV |
2 |
||
|
จัดอันดับปัจจุบัน |
A |
630 |
||
|
ให้คะแนนระยะสั้นทนต่อกระแส (ค่าเสมือน) |
สวิตช์วงจร/สายดินหลัก |
ที่ |
24/4s |
|
|
ลูปเชื่อมต่อสายดิน |
ที่ |
21.7/4S |
||
|
ให้คะแนนสูงสุดทนต่อกระแสไฟฟ้า |
สวิตช์วงจร/สายดินหลัก |
ที่ |
63 |
|
|
ลูปเชื่อมต่อสายดิน |
ที่ |
54.5 |
||
|
จัดอันดับการลัดวงจรทำลายกระแสและเวลา |
ka/เวลา |
25/30 |
||
|
จัดอันดับกระแสไฟลัดวงจร (จุดสูงสุด) |
ที่ |
63 |
||
|
การชาร์จสายเคเบิลที่ได้รับการจัดอันดับ |
A |
25 |
||
|
จัดอันดับการทำงานของเบรกเกอร์วงจร |
|
0-0.3S-CO-180S-CO |
||
|
ชีวิตเชิงกล |
สวิตช์เบรก /แยกวงจร |
เวลา |
10,000/3000 |
|
|
ระดับ IP |
กล่องปิดผนึก |
|
IP67 |
|
|
switchgear shell |
|
IP4X |
||
|
แรงดันแก๊ส |
ระดับการชาร์จแก๊ส (20 ℃, ความดันมาตรวัด) |
MPA |
0.02 |
|
|
ระดับฟังก์ชั่นการทำงานของก๊าซขั้นต่ำ (20 ℃, ความดันมาตรวัด) |
MPA |
0 |
||
|
ความสามารถในการปิดผนึกได้ |
อัตราการรั่วไหลประจำปี |
%/ปี |
≤0.05 |
|
◆โหลดตู้สวิตช์
|
รายการ |
หน่วย |
ข้อมูล |
||
|
แรงดันไฟฟ้า |
KV |
12 |
||
|
ความถี่ที่ได้รับการจัดอันดับ |
Hz |
50 |
||
|
ระดับความร้อน |
ความถี่พลังงาน 1 นาทีทนต่อแรงดันไฟฟ้า |
|
KV |
|
|
|
|
|||
|
สายฟ้าแรงกระตุ้นทนต่อแรงดันไฟฟ้า (สูงสุด) |
|
KV |
|
|
|
|
|
|||
|
ความถี่พลังงาน 1 นาทีทนต่อแรงดันไฟฟ้าของลูปควบคุม (สู่พื้น) |
KV |
2 |
||
|
จัดอันดับปัจจุบัน |
A |
630 |
||
|
ให้คะแนนระยะสั้นทนต่อกระแส (ค่าเสมือน) |
สวิตช์วงจร/สายดินหลัก |
ที่ |
24/4s |
|
|
ลูปเชื่อมต่อสายดิน |
ที่ |
21.7/4S |
||
|
ให้คะแนนสูงสุดทนต่อกระแสไฟฟ้า |
สวิตช์วงจร/สายดินหลัก |
ที่ |
63 |
|
|
ลูปเชื่อมต่อสายดิน |
ที่ |
54.5 |
||
|
จัดอันดับกระแสไฟลัดวงจร (จุดสูงสุด) |
สวิตช์โหลด/สวิตช์กราวด์ |
ที่ |
63 |
|
|
ให้คะแนนการโหลดที่ใช้งานอยู่ในปัจจุบัน |
A |
630 |
||
|
จัดอันดับกระแสไฟฟ้าขัดจังหวะแบบปิดวง |
A |
630 |
||
|
5%จัดอันดับโหลดที่ใช้งานอยู่กระแสไฟฟ้าขัดจังหวะ |
A |
31.5 |
||
|
การชาร์จสายเคเบิลที่ได้รับการจัดอันดับ |
A |
10 |
||
|
จัดอันดับเวลาการโหลดที่ใช้งานอยู่ |
เวลา |
100 |
||
|
ความผิดปกติของพื้นดินที่แตกหัก |
A/เวลา |
31.5/10 |
||
|
วงจรและสายเคเบิลชาร์จการหยุดชะงักในปัจจุบันภายใต้กระแสความผิดปกติของพื้นดิน |
A/เวลา |
17.4/10 |
||
|
ชีวิตเชิงกล |
สวิตช์เบรก /แยกวงจร |
เวลา |
10,000/3000 |
|
|
ระดับ IP |
กล่องปิดผนึก |
|
IP67 |
|
|
switchgear shell |
|
IP4X |
||
|
แรงดันแก๊ส |
ระดับการชาร์จแก๊ส (20 ℃, ความดันมาตรวัด) |
MPA |
0.02 |
|
|
ระดับฟังก์ชั่นการทำงานของก๊าซขั้นต่ำ (20 ℃, ความดันมาตรวัด) |
MPA |
0 |
||
|
ความสามารถในการปิดผนึกได้ |
อัตราการรั่วไหลประจำปี |
%/ปี |
≤0.05 |
|

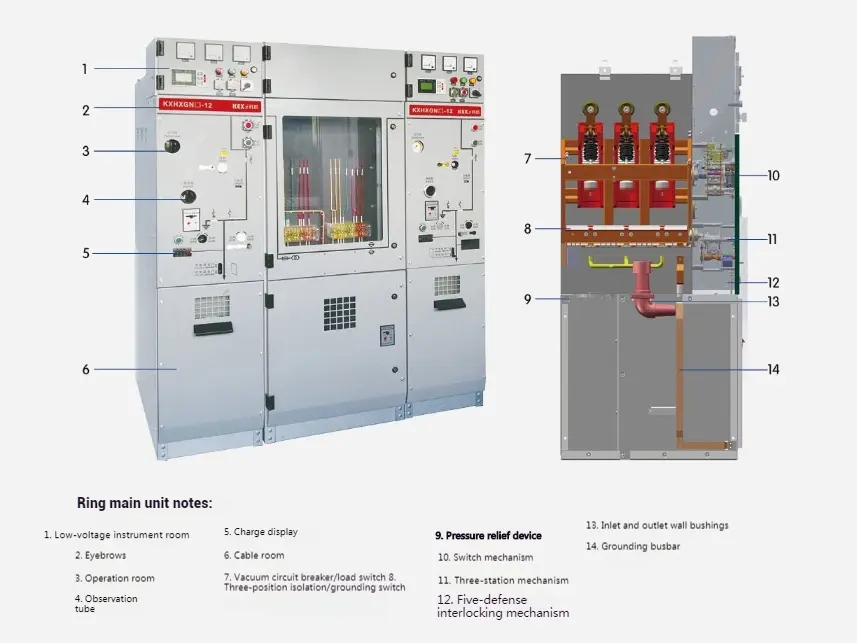

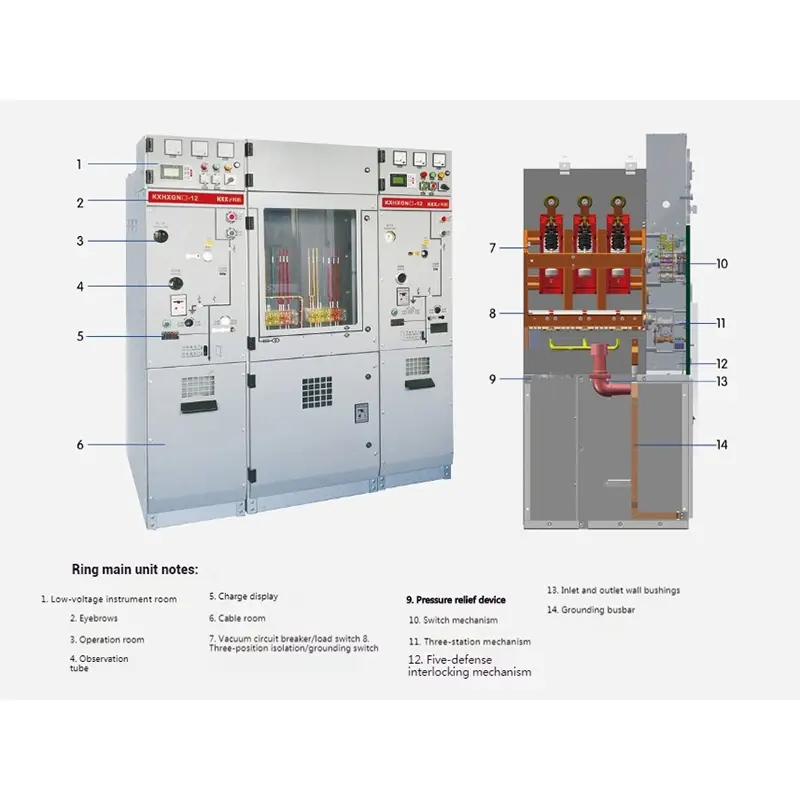

●โครงสร้างผลิตภัณฑ์

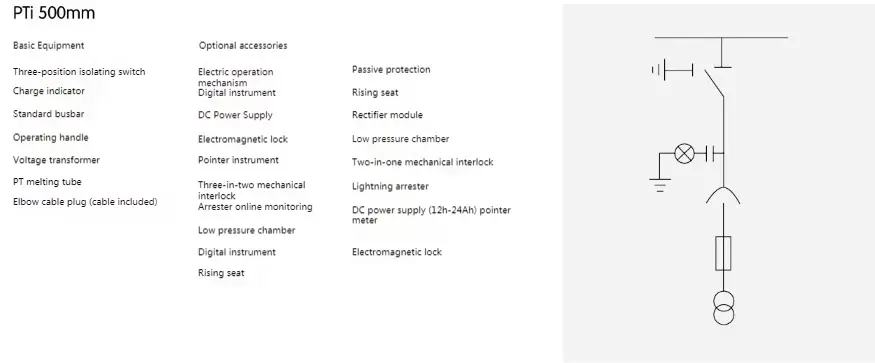

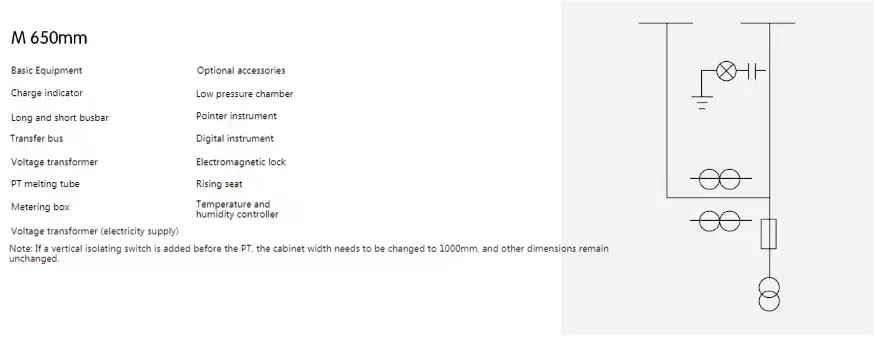

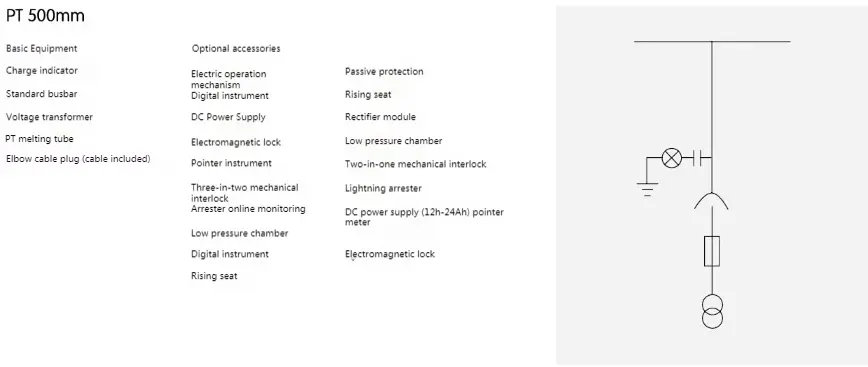

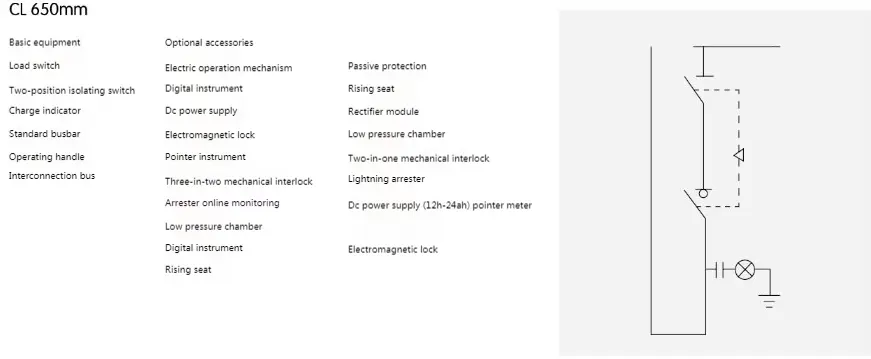

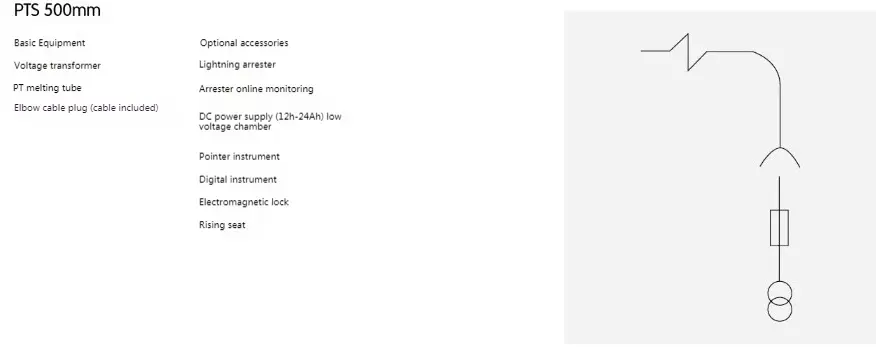

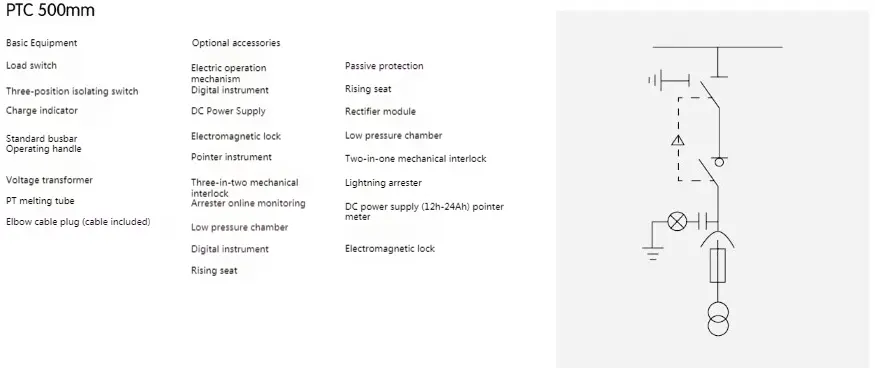

●แผนการจัดสรรของตู้สุทธิแหวนแรงดันสูง

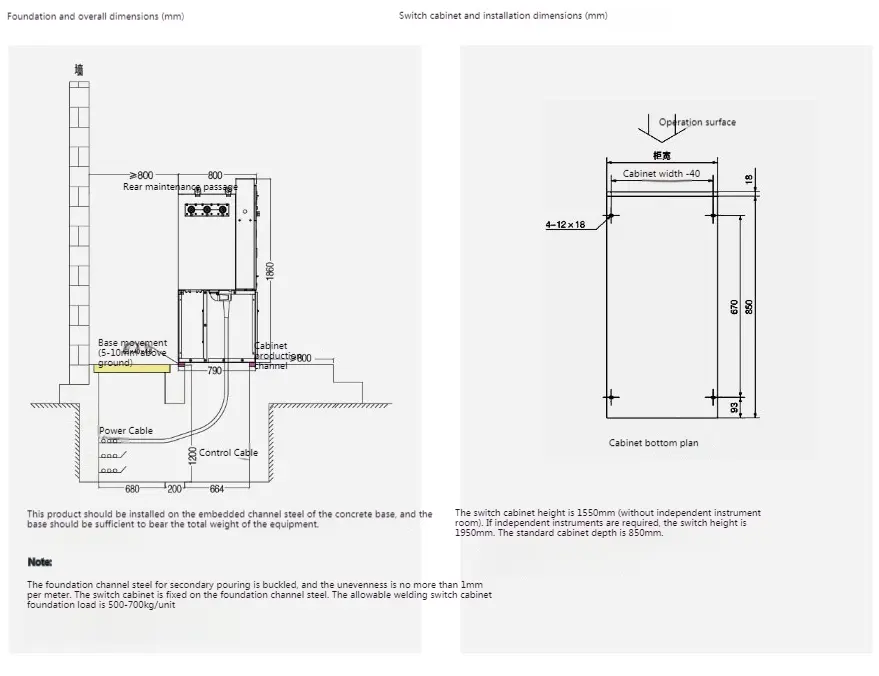

◆คำแนะนำการติดตั้ง
