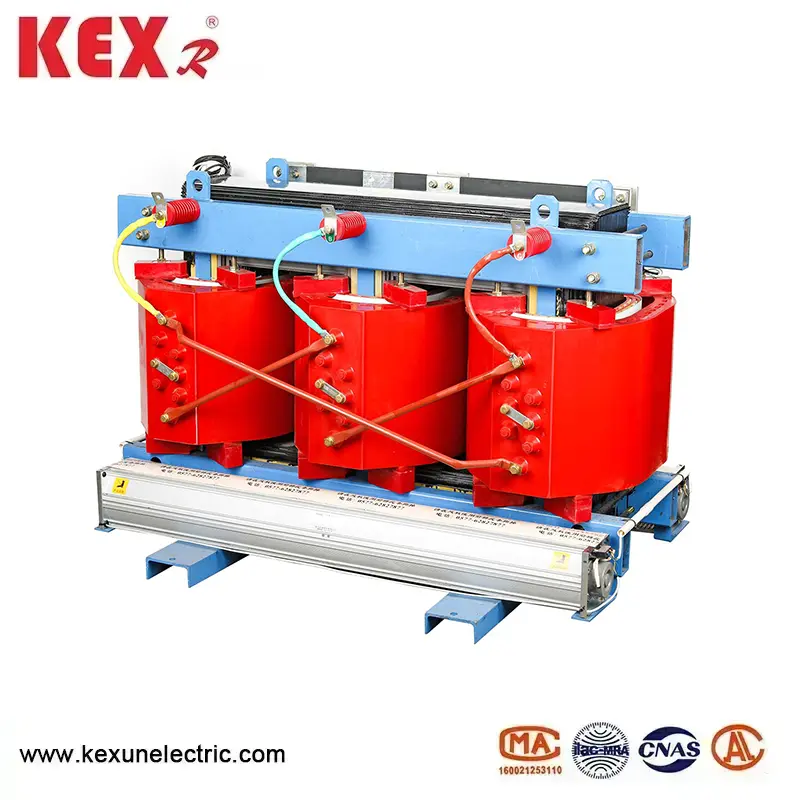

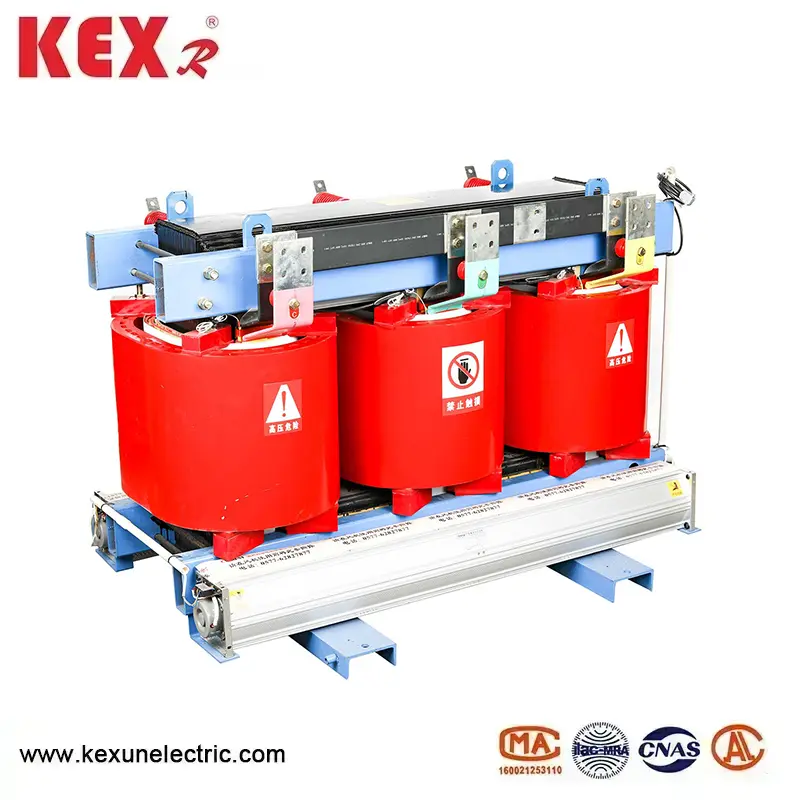

หม้อแปลงหม้อแปลงแห้งฉนวน

●ส่วนประกอบของหม้อแปลงหม้อแปลงแบบฉนวนแบบฉนวนแบบฉนวน

◆แกนกลางของหม้อแปลงแห้งฉนวนฉนวน

แกนเหล็กทำจากแผ่นเหล็กซิลิกอนที่มีคุณภาพสูงนำเข้าพร้อมโครงสร้างร่วมที่เอียงอย่างเต็มที่ คอลัมน์แกนถูกผูกด้วยเทปกาวแบบไม่ทอเกรดและพื้นผิวของแกนเหล็กถูกห่อหุ้มด้วยอีพอกซีเรซินเพื่อลดการสูญเสียโหลดไม่โหลดกระแสไฟฟ้าและเสียงแกนเหล็กที่หนีบและตัวยึดได้รับการรักษาพื้นผิวพิเศษเพื่อปรับปรุงคุณภาพที่ปรากฏของผลิตภัณฑ์

◆ม้วนแรงดันไฟฟ้าต่ำ

การคดเคี้ยวของหม้อแปลงไฟฟ้าแห้งที่มีฉนวนกันความร้อนของหม้อแปลงไฟฟ้าต่ำนั้นใช้โครงสร้างฟอยล์ซึ่งแก้ปัญหาของมุมเกลียวตามแนวแกนเมื่อใช้การคดเคี้ยวลวดทำให้เกิดความสมดุลมากขึ้น ในเวลาเดียวกันขดลวดจะใช้ท่ออากาศระบายความร้อนตามแนวแกนเพิ่มความสามารถในการกระจายความร้อน TDMD epoxy resin prepreg ใช้ระหว่างชั้นที่คดเคี้ยวและทั้งหมดจะหายและเกิดขึ้น

◆แรงดันสูงที่คดเคี้ยว SCB10 ซีรี่ส์เรซิ่นหม้อแปลงแบบแห้งฉนวนกันความร้อน

การคดเคี้ยวแรงดันไฟฟ้าสูงนั้นเป็นเครื่องดูดฝุ่นที่มีอีพอกซีเรซินพร้อมฟิลเลอร์ลดการปลดปล่อยในท้องถิ่นอย่างมากและปรับปรุงความแข็งแรงทางไฟฟ้าของขดลวด ผนังด้านในและด้านนอกของคดเคี้ยวจะถูกยื่นด้วยแผ่นตาข่ายใยแก้วเพิ่มความแข็งแรงเชิงกลของขดลวดและปรับปรุงความสามารถของผลิตภัณฑ์ในการต้านทานวงจรลัดฉับพลัน Coll ไม่เคยแตก

◆กระบวนการผลิต

ขดลวดของหม้อแปลงหม้อแปลงแบบฉนวนแบบฉนวนแบบฉนวนแบบฉนวนนั้นเป็นแผลบนเครื่องขดลวดที่มีความแม่นยำสูง เมื่อความสามารถของหม้อแปลงมีขนาดใหญ่มีท่อระบายอากาศ หลังจากที่คดเคี้ยวเสร็จสิ้นการอบแห้งสูญญากาศจะดำเนินการและกระบวนการเทและการบ่มทั้งหมดดำเนินการอย่างสมบูรณ์ตามข้อกำหนดของกระบวนการกระบวนการทั้งหมดจะต้องได้รับการตรวจสอบและปรับอย่างเคร่งครัดตามสถานการณ์ กระบวนการผลิตที่แม่นยำในการเททำให้มั่นใจได้ว่าขดลวดไม่มีฟองสบู่หรือช่องว่างส่งผลให้การทำงานของหม้อแปลงคุณภาพสูง

◆ระบบควบคุมอุณหภูมิและระบบระบายความร้อนอากาศ

พัดลมระบายความร้อนแบบข้ามการไหลของการไหลผ่านซึ่งมีลักษณะของเสียงรบกวนต่ำความดันอากาศสูงและรูปลักษณ์ที่สวยงามช่วยเพิ่มความสามารถในการโอเวอร์โหลดของหม้อแปลงหม้อแปลงชนิดแห้งฉนวน SCB10 ที่มีฉนวนกันความปลอดภัย

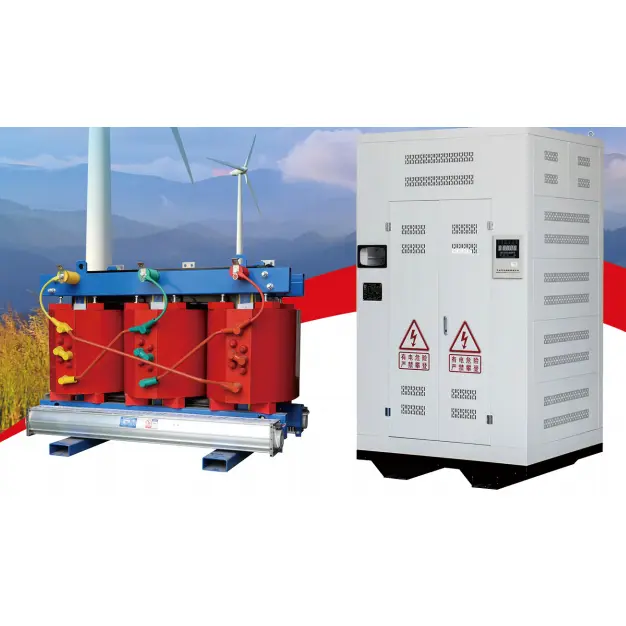

◆ปกป้องปลอกและบัสบาร์เอาท์พุท

เปลือกป้องกันให้การป้องกันความปลอดภัยเพิ่มเติมสำหรับหม้อแปลงด้วยระดับการป้องกันของ IP20, LP23, ฯลฯ วัสดุเปลือกหอยประกอบด้วยแผ่นเหล็กรีดเย็นแผ่นสแตนเลส ฯลฯ สำหรับผู้ใช้ในการเลือกสายไฟแรงดันไฟฟ้าต่ำ

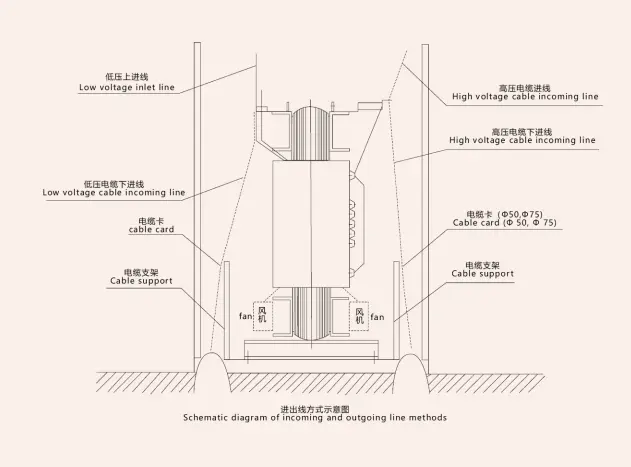

◆วิธีการบรรทัดขาออกของหม้อแปลง

เส้นขาออกทั่วไป, บัสบาร์ที่ปิดล้อมมาตรฐานและเส้นขาออกด้านข้างมาตรฐานสามารถผลิตได้ตามรูปแบบอินเทอร์เฟซที่แตกต่างกันและวิธีการส่งออกพิเศษสามารถออกแบบตามข้อกำหนดของผู้ใช้

◆มาตรฐานและพารามิเตอร์ที่เกี่ยวข้อง

GBT10228-2015.GB1094.11-2007

JBT10088-2004, GB4208-1993

ได้รับการจัดอันดับความดันสูง: 10 (11,10.5,6.6,6,6.3,6) KV

คะแนนแรงดันไฟฟ้าต่ำ: 0.4kV

กลุ่มการเชื่อมต่อ: DYN11 หรือ Yyno

ช่วงแตะแรงดันสูง: + 5 หรือ + 2x2.5%

ระดับฉนวน: LL75AC35/LI0AC5

ความถี่: 50Hz

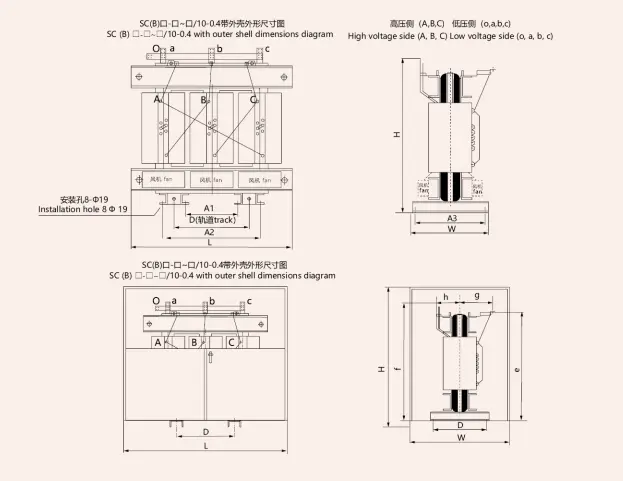

◆รูปลักษณ์และมิติการติดตั้งของหม้อแปลงหม้อแปลงแบบแห้งฉนวนกันความร้อนของ SCB10

◆พารามิเตอร์ทางเทคนิคของ 10kV scb10 ประเภทเรซินหม้อแปลงหม้อแปลงแห้งฉนวนกันความร้อน
