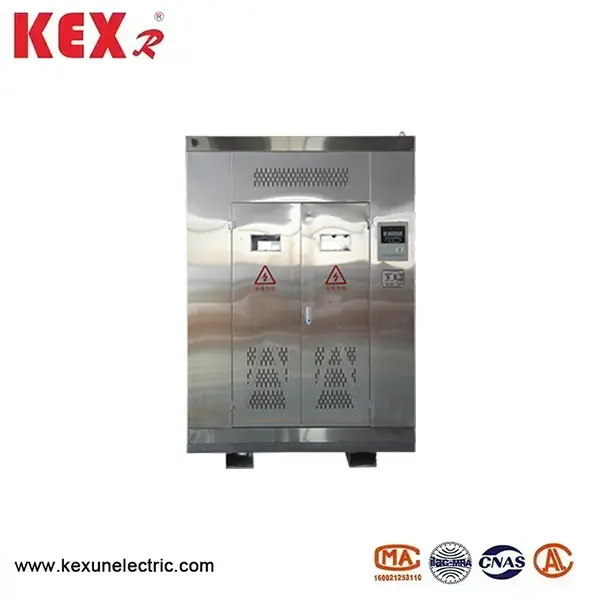

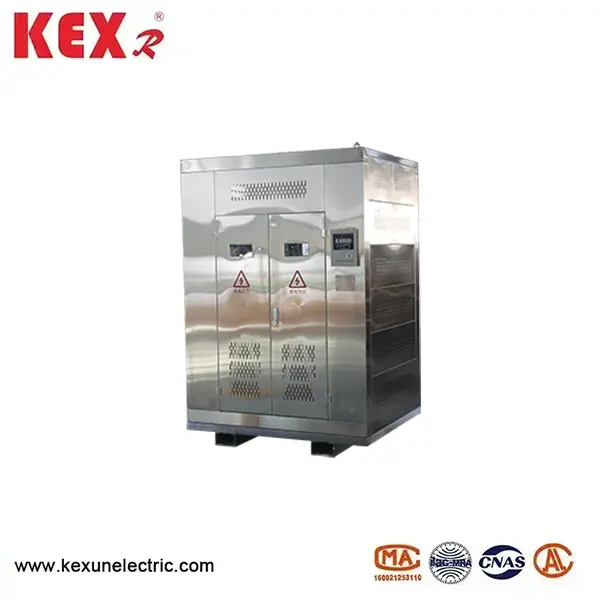

หม้อแปลงเหมืองชนิดแห้ง

●การใช้เงื่อนไขของหม้อแปลงการขุดชนิดแห้ง KSG

▶ระดับความสูง: ไม่เกิน 1,500 เมตรสถานการณ์พิเศษจะถูกอธิบายแยกต่างหาก

▶อุณหภูมิสิ่งแวดล้อม: อุณหภูมิสูงสุด+40 "C, อุณหภูมิเฉลี่ยต่อเดือนสูงสุด+25 *C, อุณหภูมิต่ำสุด -20 *C

▶ความชื้นสัมพัทธ์ของอากาศไม่เกิน 95% (ที่+25 ° C);

▶ในสภาพแวดล้อมก๊าซหรือไอน้ำที่ไม่ทำลายฉนวนกันความร้อน

▶ติดตั้งในเหมืองใต้ดินที่มีฝุ่นและก๊าซถ่านหิน แต่ไม่มีอันตรายจากการระเบิด

▶รูปคลื่นของแรงดันไฟฟ้าของแหล่งจ่ายไฟอยู่ที่ประมาณคลื่นไซน์

●หม้อแปลงเหมืองชนิดแห้ง KSG ตรงตามมาตรฐานด้านล่าง

GB/T12173-2008 Quipment ไฟฟ้าทั่วไปสำหรับการขุด

GB1094.11-2007 หม้อแปลงไฟฟ้าแบบแห้งชนิดแห้ง

GB/T10228-2015 พารามิเตอร์ทางเทคนิคและข้อกำหนดสำหรับหม้อแปลงไฟฟ้าชนิดแห้ง

GB/T3955-2006 หม้อแปลงไฟฟ้าทั่วไปการขุด

GB4208-2008 ระดับการป้องกันเชลล์

GB/T17211-1998 คู่มือโหลดสำหรับหม้อแปลงไฟฟ้าชนิดแห้ง

GB3836.1-2010 อุปกรณ์ไฟฟ้าสำหรับสภาพแวดล้อมก๊าซระเบิดตอนที่ 1: ข้อกำหนดทั่วไป

GB3836.2-2010 อุปกรณ์ไฟฟ้าสำหรับบรรยากาศก๊าซระเบิดตอนที่ 2: ประเภทหลักฐานการระเบิด "การออกแบบการผลิตและการตรวจสอบมาตรฐานที่เกี่ยวข้องเช่น GB1094.1-2013 หม้อแปลงไฟฟ้าส่วนที่ 1 บทบัญญัติทั่วไป

●ลักษณะหม้อแปลงการขุดแห้งแบบ KSG

KSG Mining Transformers ประเภทแห้งทั่วไปมีความสามารถในการป้องกันความชื้นที่แข็งแกร่งประสิทธิภาพของสารหน่วงไฟที่ดีและวัสดุฉนวนที่มีลักษณะการดับโดยอัตโนมัติพวกเขาไม่ได้ผลิตก๊าซที่เป็นอันตรายเมื่อพบแหล่งดับเพลิง

ขดลวดแรงดันสูงของหม้อแปลงหม้อแปลงแห้งแบบทำจากการขุดทำจากการคดเคี้ยวลวดคุณภาพสูง ขดลวดแรงดันต่ำทำจากการคดเคี้ยวฟอยล์และเรซินที่มีการคดเคี้ยวของฉนวนกันความร้อน แกนเหล็กใช้ประโยชน์จากแม่เหล็กแม่เหล็กที่มีคุณภาพสูงคุณภาพสูงแผ่นเหล็กซิลิกอนที่มีการขยายตัวของเม็ดเล็ก ๆ ที่มีการขยายตัวของฮิสเทอรีซิสขนาดเล็กจากชุดเดียวกัน ใช้สารเคลือบอีพ็อกซี่กาวเพื่อปิดผนึกและป้องกันการกัดกร่อน ความจุเกินพิกัดของการขุดหม้อแปลงประเภทแห้ง: ภายใต้เงื่อนไขการระบายความร้อนตามธรรมชาติ (AN) ความสามารถในการโอเวอร์โหลดได้รับอนุญาตให้ปฏิบัติตามข้อกำหนดในตารางต่อไปนี้ (อุณหภูมิแวดล้อม 20 ° C):

ระบบควบคุมอุณหภูมิสำหรับหม้อแปลงการขุดชนิดแห้ง KSG ประกอบด้วยตัวควบคุมอุณหภูมิและองค์ประกอบการวัดอุณหภูมิที่ติดตั้งที่ด้านบนของการคดเคี้ยวแรงดันต่ำซึ่งเป็นจุดที่ร้อนแรงที่สุดของผลิตภัณฑ์ 1t ตระหนักถึงการควบคุมอุณหภูมิของหม้อแปลงและแสดงอุณหภูมิฮอตสปอตของขดลวด A, B และ C ในระหว่างการทำงานของหม้อแปลง หากอุณหภูมิของม้วนหม้อแปลงสูงเกินไปเนื่องจากการทำงานของโอเวอร์โหลดหรือความผิดพลาดตัวควบคุมอุณหภูมิจะออกสัญญาณเตือนและการเดินทางและระบบควบคุมอุณหภูมิจะมีหน้าสัมผัสแบบพาสซีฟสำหรับการเตือนภัยและการเดินทาง เมื่อใช้การระบายความร้อนด้วยอากาศแบบบังคับตัวควบคุมอุณหภูมิจะกำหนดอินพุตหรือการสลับของพัดลมรับรองระบบการระบายความร้อนตามอุณหภูมิที่คดเคี้ยว นอกจากนี้ยังสามารถติดตั้งอินเทอร์เฟซการสื่อสาร RS485 สำหรับการจัดการระยะไกลได้

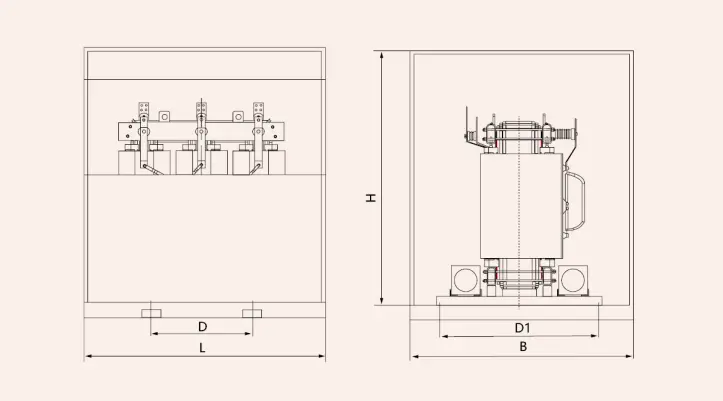

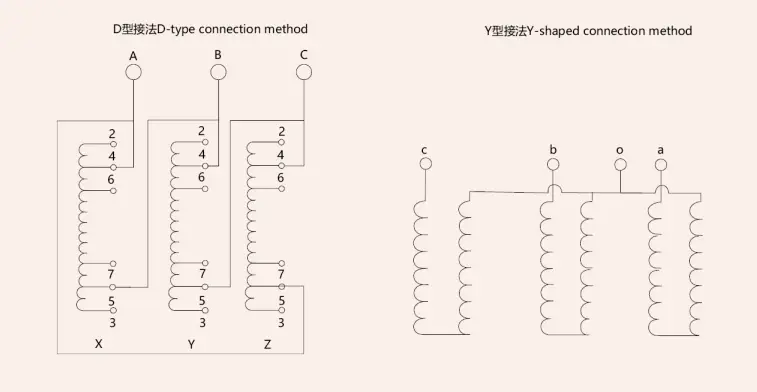

●แผนผังไดอะแกรมและขนาดการติดตั้งของหม้อแปลงเหมืองชนิดแห้ง KSG

◆พารามิเตอร์ทางเทคนิคของหม้อแปลงเหมืองชนิดแห้ง KSG
