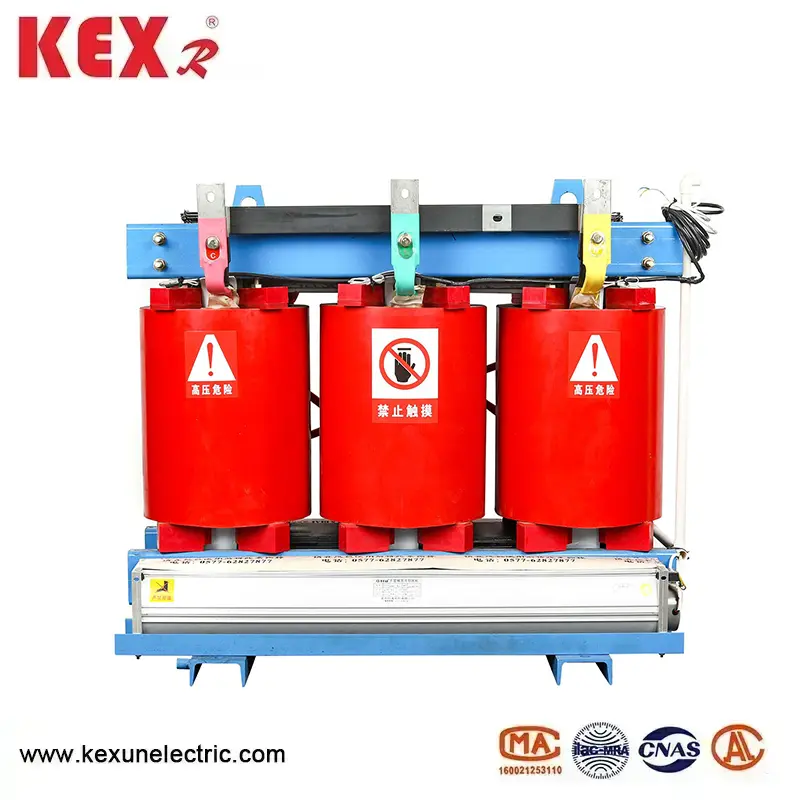

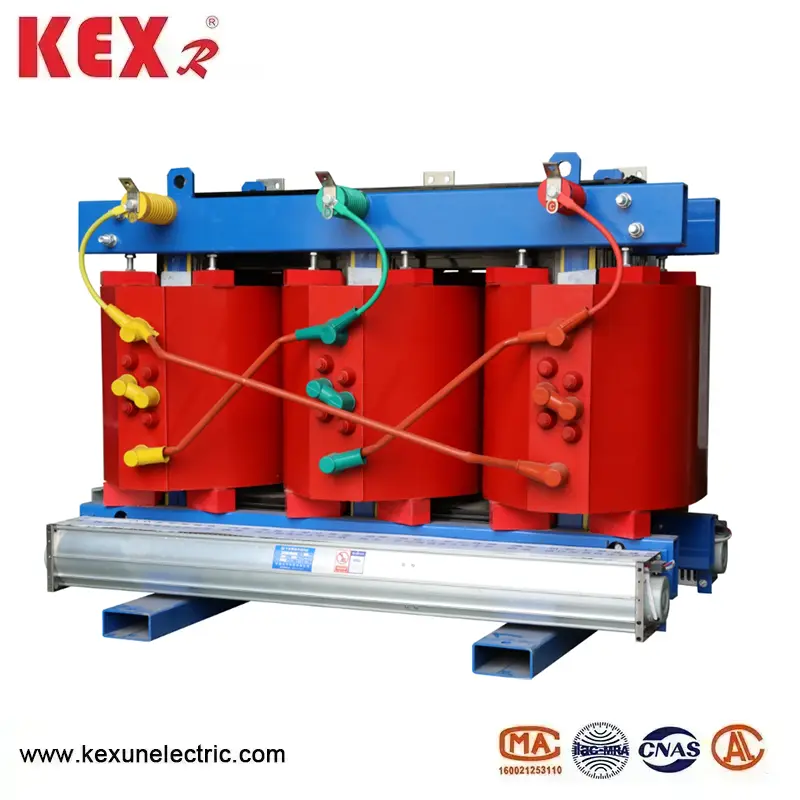

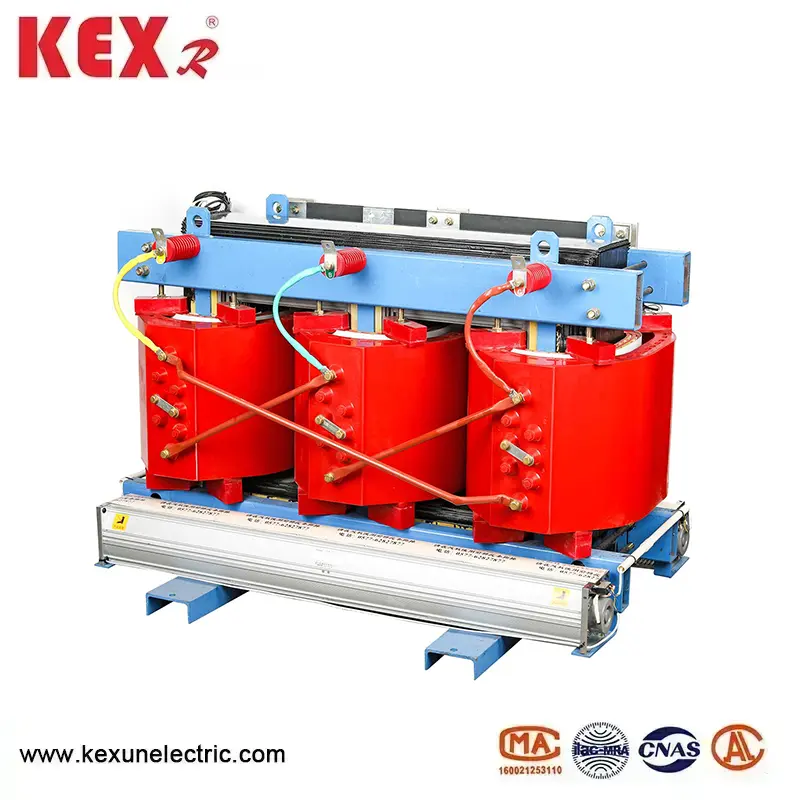

หม้อแปลงประเภทแห้งที่เป็นมิตรกับสิ่งแวดล้อม

◆แกนกลางของหม้อแปลงประเภทแห้งที่เป็นมิตรกับสิ่งแวดล้อมที่เป็นมิตรกับสิ่งแวดล้อม

แกนเหล็กทำจากการนำเข้าธัญพืชที่มีคุณภาพสูงคุณภาพสูงแม่เหล็กเหล็กแผ่นเหล็กซิลิคอนที่เรียงซ้อนกัน โครงสร้างข้อต่อ 45 °มีอุปกรณ์ยึดเกาะแบบยืดหยุ่นระหว่างขดลวดและแกนเหล็กซึ่งช่วยให้หม้อแปลงมีการสูญเสียและเสียงรบกวนที่ไม่มีการโหลดต่ำพื้นผิวของแกนเหล็กจะได้รับการบำบัดด้วยเทคโนโลยีพิเศษซึ่งไม่เพียง แต่ลดลงของแผ่นเหล็ก ทั้งหมด. ขดลวดได้รับการแก้ไขด้วยแผ่นยืดหยุ่นและโครงสร้างบัฟเฟอร์สามารถลดระดับการสั่นสะเทือนและเสียงรบกวนของการคดเคี้ยว

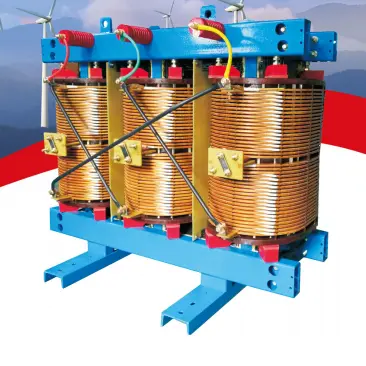

◆ขดลวดแรงดันสูงและต่ำ

ขดลวดแรงดันสูงและต่ำทำจากวัสดุฉนวน Nomex และถูกชุบซ้ำ ๆ ด้วยสีที่ปราศจากตัวทำละลายโดยใช้อุปกรณ์แรงดันสูญญากาศ VPL จากนั้นอบและบ่มที่อุณหภูมิสูงหลายครั้ง ขดลวดแรงดันสูงใช้โครงสร้างอย่างต่อเนื่องที่มีความแข็งแรงเชิงกลสูงและเงื่อนไขการกระจายความร้อนที่ดีหลีกเลี่ยงข้อเสียของแรงดันไฟฟ้า interlayer สูงความสามารถในการกระจายความร้อนที่ไม่ดีการสลายความร้อนที่ง่ายและความแข็งแรงเชิงกลต่ำ ขดลวดแรงดันต่ำใช้ฟอยล์หรือโครงสร้างเกลียวกระแสทางเดินหายใจสูง ขดลวดที่ชุ่มมีความต้านทานความชื้นที่ยอดเยี่ยมและสามารถทนต่อผลกระทบได้อย่างมีประสิทธิภาพมากขึ้นไม่มีรอยแตกหรือการปล่อยบางส่วนและง่ายต่อการแห้งสลายตัวและรีไซเคิลหลังจากอายุการใช้งานการบริการปกป้องสิ่งแวดล้อม

◆เปลือกหอย

หากจำเป็น Kexun Electric สามารถให้ระดับการป้องกันของ IP20 หรือ IP23. ความหมายของระดับการป้องกันสิ่งที่แนบมา LP20 คือวัตถุแปลกปลอมที่เป็นของแข็งที่มีเส้นผ่านศูนย์กลาง 12 มม. ไม่ได้รับอนุญาตให้เข้ามาเพื่อให้แน่ใจว่าการไหลเวียนของอากาศเย็น

◆การป้องกันความร้อนสูงเกินไป

ในการใช้มาตรการป้องกันกับความร้อนของขดลวดมากเกินไปหม้อแปลงชนิดแห้งประเภท SGB10 ที่เป็นมิตรกับสภาพแวดล้อมที่ 315kVA และสูงกว่านั้นติดตั้งอุปกรณ์ป้องกันอุณหภูมิ อุปกรณ์นี้ใช้องค์ประกอบการตรวจจับอุณหภูมิที่ฝังอยู่ในการคดเคี้ยวแรงดันต่ำเป็นแหล่งสัญญาณสำหรับเครื่องมือแสดงผลดิจิตอล เมื่ออุณหภูมิภายในการเปลี่ยนแปลงที่คดเคี้ยวแรงดันต่ำเครื่องมือแสดงผลแบบดิจิตอลการตรวจจับอุณหภูมิจะแสดงค่าอุณหภูมิใหม่และดำเนินการควบคุมและฟังก์ชั่นการเตือนภัยตามค่าอุณหภูมินี้เพื่อป้องกันหม้อแปลง

◆ความจุเกินพิกัด

หม้อแปลงประเภท Dry-type ที่เป็นมิตรกับสภาพแวดล้อมที่เป็นมิตรกับสิ่งแวดล้อมใช้โครงสร้างใหม่วัสดุใหม่และกระบวนการใหม่ที่มีเงื่อนไขการกระจายความร้อนที่ดีอายุการใช้งานความร้อนที่ยาวนาน ในสภาพแวดล้อมที่ 23 เก่าไม่จำเป็นต้องมีการระบายความร้อนด้วยพัดลมและยังสามารถทำงานได้อย่างเต็มรูปแบบเป็นเวลานาน

◆ความปลอดภัย

หม้อแปลงชนิดแห้งประเภท SGB10 ที่เป็นมิตรกับสิ่งแวดล้อมเป็นหม้อแปลงหม้อแปลงแบบแห้งประสิทธิภาพสูงสุดในปัจจุบันวัสดุฉนวนทั้งหมดไม่สามารถทำความสะอาดตัวเองได้การดับตัวเองที่ไม่เป็นพิษและมีสารไวไฟน้อยกว่า 10% หม้อแปลงอีพ็อกซี่ ผลิตภัณฑ์ใหม่ SG (B) 10 แสดงให้เห็นถึงประสิทธิภาพที่เหนือกว่าในการใช้งานที่มีความต้องการด้านความปลอดภัยสูงสภาพที่ชื้นและร้อนและการระบายอากาศที่ไม่ดีเช่นพลังงาน, รถไฟใต้ดิน, เรือ, สารเคมีและอุตสาหกรรมโลหะ

◆ความต้านทานความชื้นที่ยอดเยี่ยม

Nomex "ระบบฉนวนของหม้อแปลงชนิดแห้งประเภท SGB10 ที่เป็นมิตรกับสิ่งแวดล้อมนั้นสามารถทนต่อการบุกรุกของความชื้นได้การปรับอุปกรณ์ VPL ขั้นสูงและเทคโนโลยีการทำให้ชุ่มสุญญากาศ

◆ปริมาตรที่เล็กลงและน้ำหนักเบา

หม้อแปลงชนิดแห้งประเภท SGB10 ที่เป็นมิตรกับสิ่งแวดล้อมใช้ Dupont Nomex@ Paper เป็นวัสดุฉนวนหลักและใช้เป็นระบบฉนวนไฮบริดที่จุดที่ร้อนแรงที่สุดของหม้อแปลงลดขนาดและน้ำหนักเมื่อเทียบกับอีพอกซีเรซินในหม้อแปลงที่มีกำลังการผลิตเดียวกัน

◆การป้องกันสิ่งแวดล้อม

หม้อแปลงชนิดแห้งประเภท SGB10 ที่เป็นมิตรกับสิ่งแวดล้อมสามารถย่อยสลายและรีไซเคิลได้หลังจากอายุการใช้งานการบริการการเอาชนะข้อบกพร่องของหม้อแปลงอีพอกซีเรซินหล่อแบบแห้งชนิดที่ไม่สามารถย่อยสลายได้และก่อให้เกิดมลพิษต่อสภาพแวดล้อม

◆ลวดตะกั่ว

เทอร์มินัลเอาต์พุตแรงดันสูงได้รับการแก้ไขที่ส่วนบนของการคดเคี้ยวและก๊อกน้ำอยู่ตรงกลางของการคดเคี้ยว ในกรณีที่ไฟดับเทปจะเปลี่ยนผ่านชิ้นส่วนที่เชื่อมต่อเพื่อปรับแรงดันไฟฟ้าเอาต์พุตเทอร์มินัลขาออกที่มีแรงดันต่ำเป็นแถบนำไฟฟ้าชนิดแผ่นซึ่งเชื่อมต่อกับแถบขาออกผ่านสลักเกลียว

◆มาตรฐานที่เกี่ยวข้อง

GB1094.11-2007 "หม้อแปลงประเภทแห้ง"

GB/T10228-1997 "พารามิเตอร์ทางเทคนิคและ

ข้อกำหนดสำหรับหม้อแปลงไฟฟ้าชนิดแห้ง "

GB/T17211-1998 "คู่มือโหลดสำหรับหม้อแปลงไฟฟ้าชนิดแห้ง"

JB/T10088-2004 "ระดับเสียงของหม้อแปลงไฟฟ้า 6-220kV"

GB4208-1993 "องศาการป้องกันที่จัดทำโดย Enclosures (รหัส LP)"

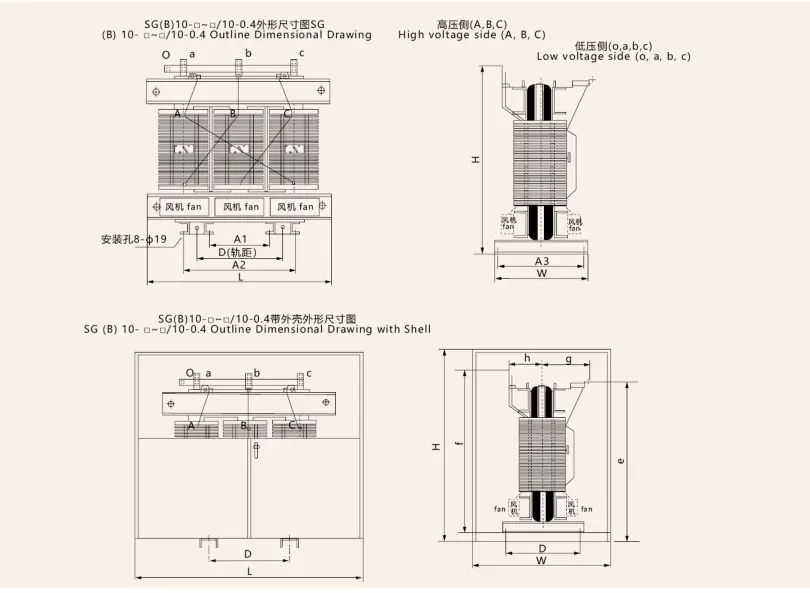

◆รูปลักษณ์และขนาดการติดตั้งของหม้อแปลงประเภทแห้งประเภท SGB10 ที่เป็นมิตรกับสิ่งแวดล้อม

◆พารามิเตอร์ทางเทคนิคของ 10kV SGB10 ประเภทหม้อแปลงประเภทแห้งที่เป็นมิตรกับสภาพแวดล้อม
