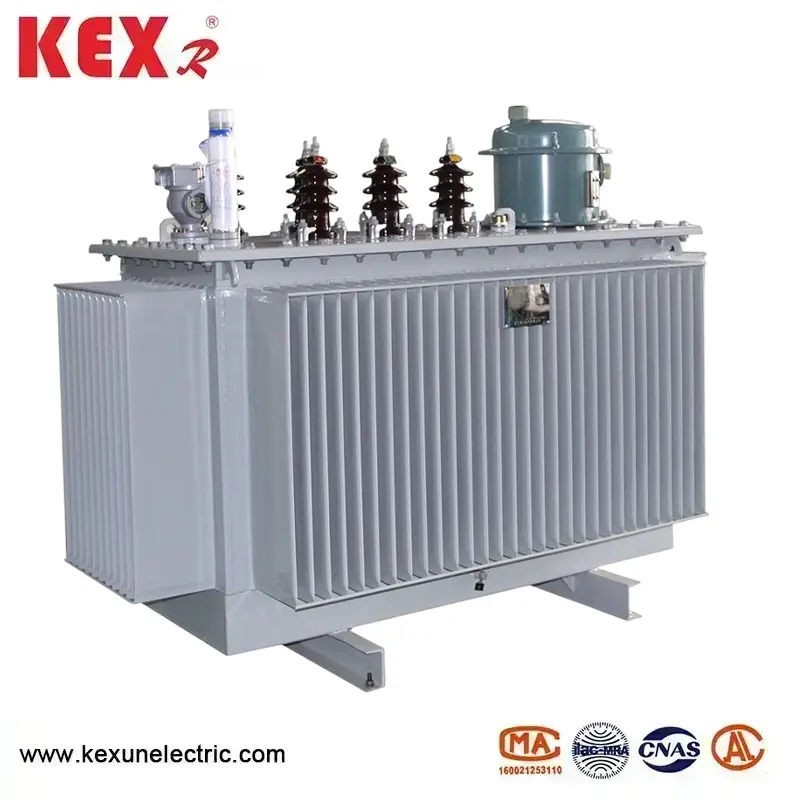

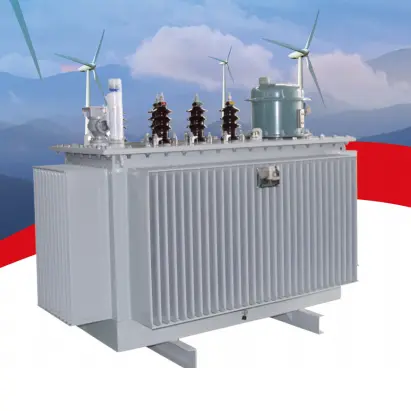

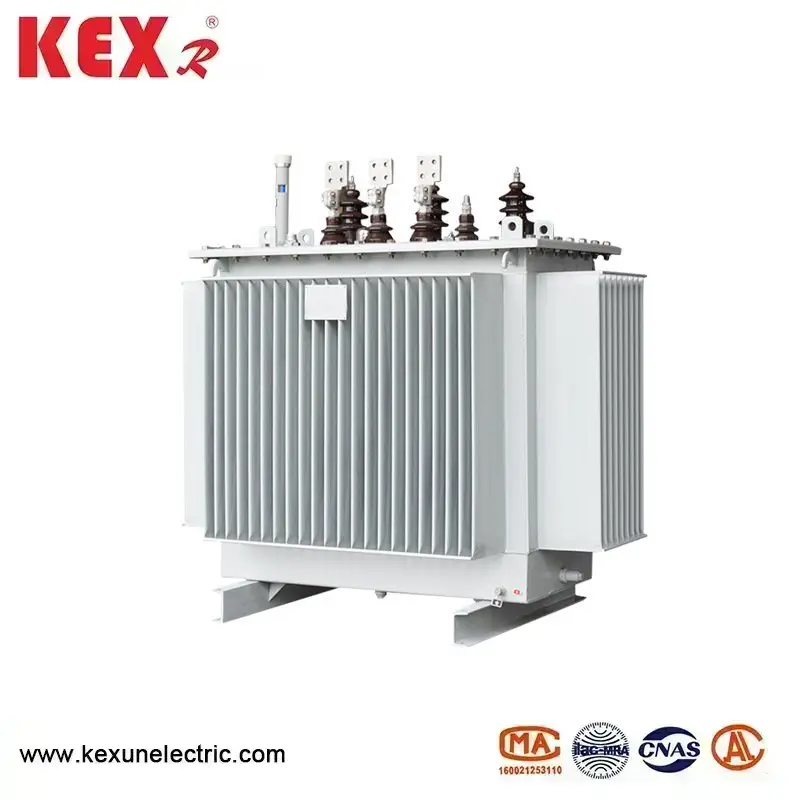

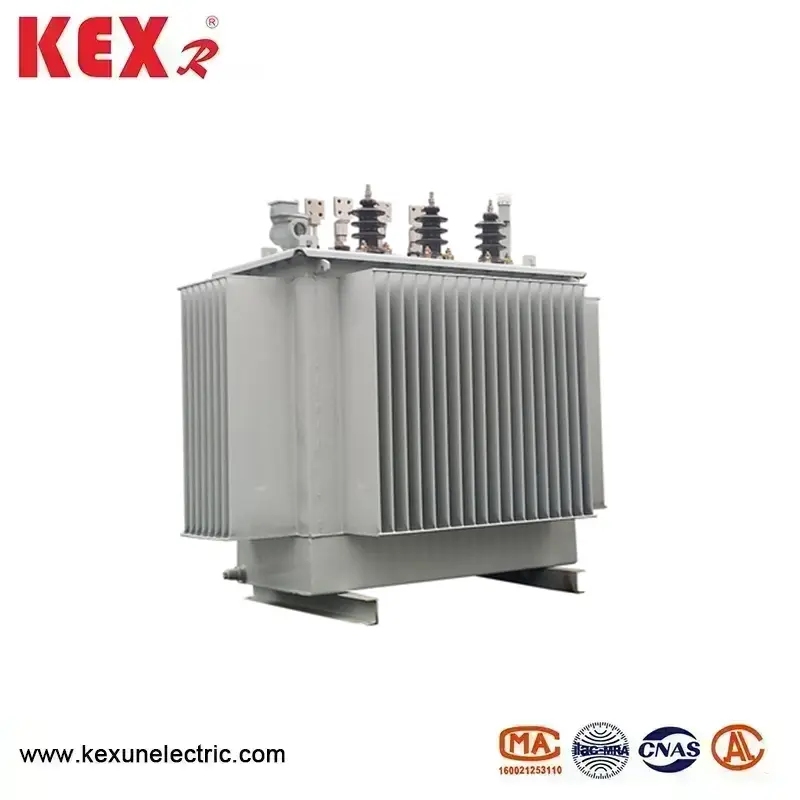

หม้อแปลงไฟฟ้าควบคุมแรงดันสูง

●คุณสมบัติหลักของหม้อแปลงไฟฟ้าควบคุมแรงดันสูง

▶อุปกรณ์โดยรวมมีกำลังการผลิตขนาดใหญ่สูญเสียต่ำขนาดเล็กและง่ายต่อการติดตั้งและบำรุงรักษา

▶ปรับเกียร์ของสามเฟสโดยอัตโนมัติเมื่อโหลดตัวเปลี่ยนการโหลดโดยการติดตามการเปลี่ยนแปลงแรงดันไฟฟ้าด้วยการทำงานที่เชื่อถือได้และความแม่นยำในการปรับแรงดันสูง

▶การอ้างอิงแรงดันไฟฟ้าการหน่วงเวลาการดำเนินการช่วงที่อนุญาตและขีด จำกัด ความถี่สามารถปรับได้ตามต้องการและการตั้งค่าพารามิเตอร์มีความยืดหยุ่นและสะดวก

▶แสดงจำนวนการกระทำของเกียร์และเกียร์ปัจจุบันของ SVR บนตัวเปลี่ยนโหลดโหลดพร้อมตัวบ่งชี้สำหรับเกียร์สูงสุดและต่ำสุด

▶ติดตั้งการป้องกันขีด จำกัด ของเกียร์บนและล่างฟังก์ชั่นการ จำกัด เวลาการกระทำปรับปรุงความน่าเชื่อถือของผลิตภัณฑ์ได้อย่างมีประสิทธิภาพ

▶คอนโทรลเลอร์มีแรงดันไฟฟ้ามากกว่าและภายใต้ฟังก์ชั่นการป้องกันแรงดันไฟฟ้า เมื่อสายอยู่ในแรงดันไฟฟ้าเกินหรือภายใต้สถานะแรงดันไฟฟ้าคอนโทรลเลอร์ล็อคโดยอัตโนมัติ ตรวจสอบให้แน่ใจว่าการทำงานอย่างปลอดภัยของ ON LOAD TAP Changers

▶คอนโทรลเลอร์ใช้ชิปควบคุมเกรดอุตสาหกรรมซึ่งมีความน่าเชื่อถือสูงความสามารถในการต่อต้านการแทรกแซงที่แข็งแกร่งและสามารถปรับให้เข้ากับสภาพแวดล้อมกลางแจ้งที่รุนแรง

▶คุณลักษณะหลักของหม้อแปลงไฟฟ้าที่ควบคุมแรงดันสูงที่ติดตั้งอินเทอร์เฟซการสื่อสาร RS485 พารามิเตอร์ของคอนโทรลเลอร์สามารถดูและแก้ไขได้ภายใน 30 เมตรจากจุดติดตั้งผ่านโมดูลการสื่อสารไร้สาย

▶การควบคุมระยะไกลคลาวด์หรือการ์ด SM สามารถเพิ่มได้

●การใช้เงื่อนไขของหม้อแปลงไฟฟ้าควบคุมแรงดันสูง

▶ระดับความสูง: ≤ 2000m

▶อุณหภูมิสิ่งแวดล้อม: -25 ° C ~+45 ° C

▶ความชื้นสัมพัทธ์: น้อยกว่า 90%

ความสามารถในการป้องกันมลพิษ: ระดับ LLL

▶ความเอียงการติดตั้ง: <2%

 ไม่มีมลพิษหรือสื่อการกัดกร่อนรอบ ๆ อุปกรณ์ที่ส่งผลกระทบต่อประสิทธิภาพของฉนวนอย่างจริงจังและไม่มีอันตรายจากไฟไหม้หรือการระเบิดในที่ทำงานและไม่มีการสั่นสะเทือนอย่างรุนแรงการกระทำ: เมื่อสภาพแวดล้อมการทำงานเกินกว่าเงื่อนไขข้างต้นผู้ใช้จะต้องให้คำแนะนำพิเศษเมื่อวางคำสั่ง

●หม้อแปลงไฟฟ้าควบคุมแรงดันสูงเป็นไปตามมาตรฐาน

◆มาตรฐานการออกแบบการผลิต

▶ JB8749-1998 ข้อกำหนดทางเทคนิคทั่วไปสำหรับหน่วยงานกำกับดูแลแรงดันไฟฟ้า

▶ GB1094-2013 หม้อแปลงไฟฟ้า

▶ GB/T6451-2008 พารามิเตอร์ทางเทคนิคและข้อกำหนดสำหรับหม้อแปลงไฟฟ้าแบบอิง

▶แนวทางสำหรับการเลือกหม้อแปลงไฟฟ้า (GB/T17468-1998) GB10230-2007 บนโหลดตัวเปลี่ยนโหลด

▶แนวทางสำหรับการประยุกต์ใช้ ON LOAD TAP CHANGERS (GB/T1058-1989) O DL/T572-2010 0PERATING ▶กฎระเบียบสำหรับหม้อแปลงไฟฟ้า

◆มาตรฐานพื้นฐานสำหรับการใช้งาน

แรงดันไฟฟ้าจุดติดตั้งของสายควบคุมแรงดันไฟฟ้าอัตโนมัติสาย SVR เป็นไปตามข้อกำหนดของมาตรฐานระดับชาติ GB/T12325-2008 สำหรับการเบี่ยงเบนแรงดันไฟฟ้าของแหล่งจ่ายไฟ: ผลรวมของค่าสัมบูรณ์ของค่าเบี่ยงเบนบวกและลบของแรงดันไฟฟ้าที่ 35kV และสูงกว่าจะต้องไม่เกิน 10% ค่าเบี่ยงเบนที่อนุญาตของแรงดันไฟฟ้าสามเฟส 20kV และต่ำกว่าคือ + 7% ของแรงดันไฟฟ้าที่ได้รับการจัดอันดับ ค่าเบี่ยงเบนที่อนุญาตของแรงดันไฟฟ้าเฟสเดียว 220V คือ+7% และ -10% ของแรงดันไฟฟ้าที่ได้รับการจัดอันดับ

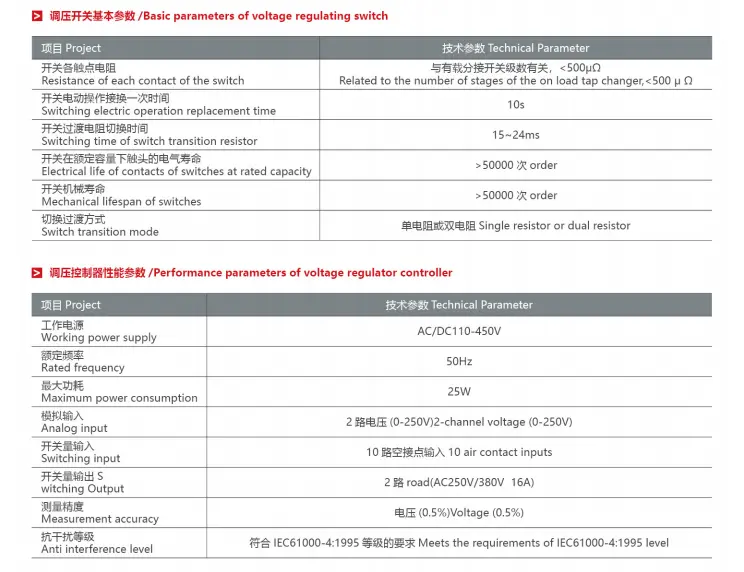

◆พารามิเตอร์ทางเทคนิคของประเภท SVR ประเภทแรงดันไฟฟ้าสูงควบคุมหม้อแปลง

●ประเภท SVR คำแนะนำการติดตั้งหม้อแปลงไฟฟ้าแรงดันไฟฟ้าสูง

1. การติดตั้งผลิตภัณฑ์เป็นความรับผิดชอบของผู้ใช้และซัพพลายเออร์สามารถส่งบุคลากรบริการหลังการขายไปยังเว็บไซต์เพื่อขอคำแนะนำ

2. หลังจากอุปกรณ์เข้าที่ควรใช้สายดินสายดินสำหรับการต่อสายดินแบบหลายจุด ความต้านทานต่อสายดินไม่ควรเกิน 4 โอห์มและความลึกของร่างกายที่ถูกฝังอยู่ใต้ดินควรปฏิบัติตามข้อกำหนดการลงดินของกฎระเบียบพลังงาน

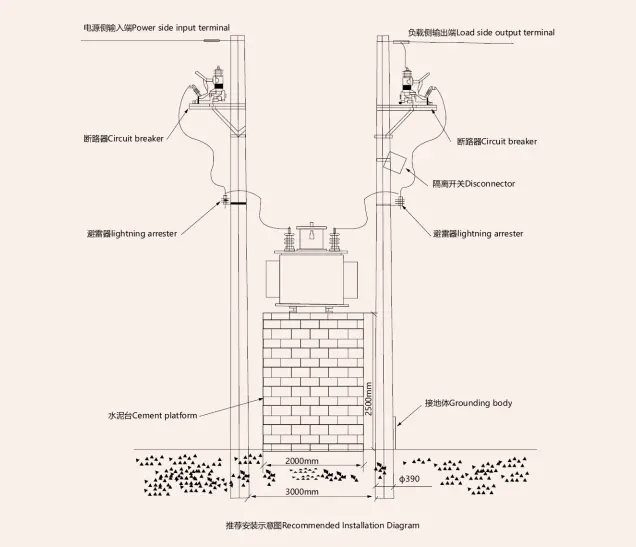

แผนภาพอ้างอิงการติดตั้งมีดังนี้:
