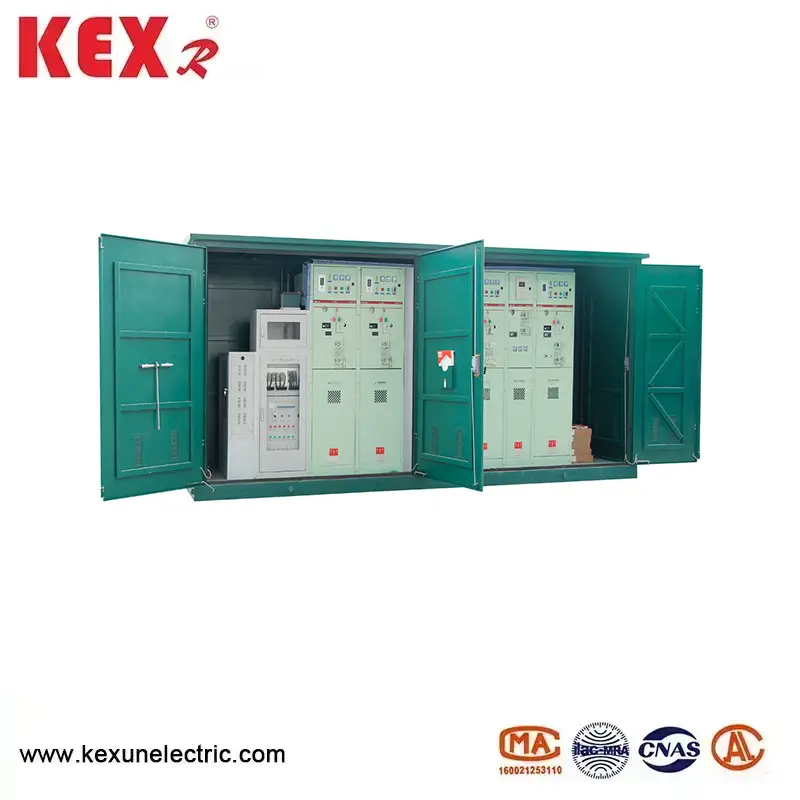

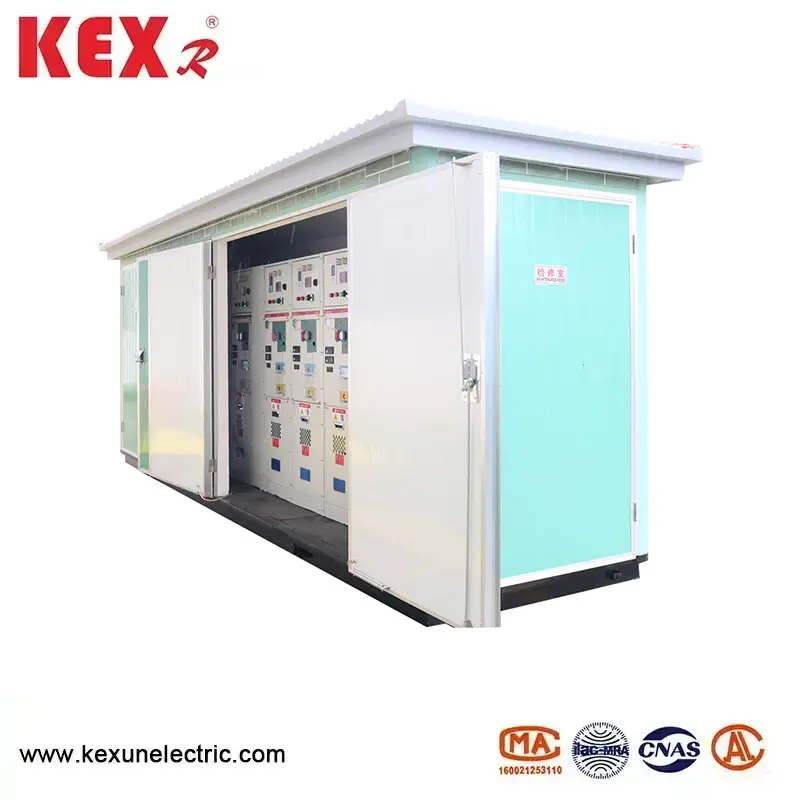

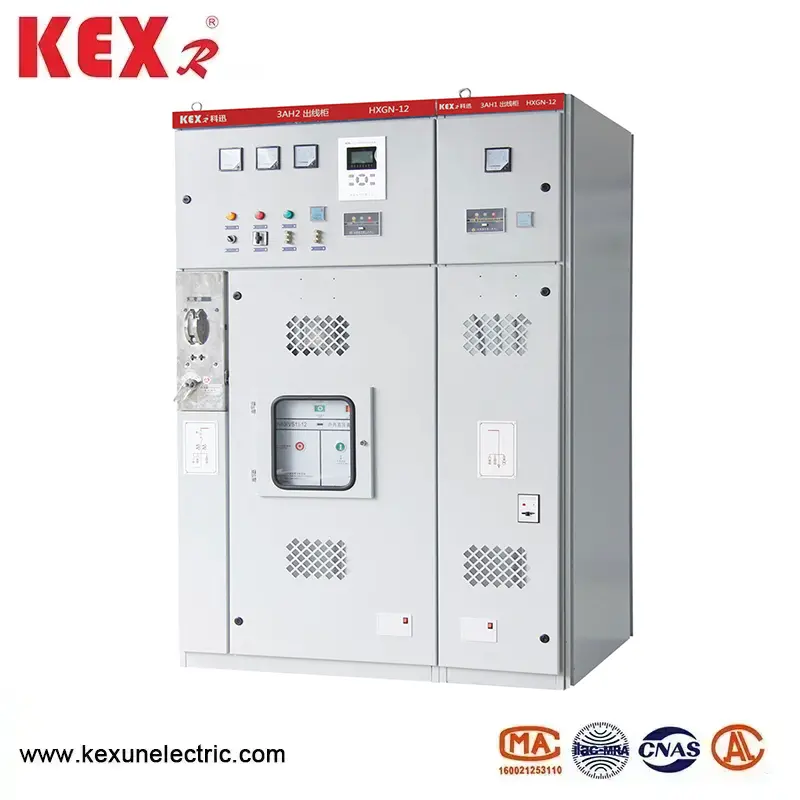

หน่วยหลักวงแหวนโมดูล

○ความหมายของโมเดล

○การใช้งานหลักและขอบเขตแอปพลิเคชันของชุดวงแหวนแบบแยกส่วน HXGH-12

หน่วยหลักวงแหวนแบบโมดูลาร์เหมาะสำหรับชุดที่สมบูรณ์ในร่มของ 3.6-12kV สามเฟสกระแสสลับกับส่วนบัสเดี่ยว 50Hz ซึ่งใช้สำหรับการรับและแจกจ่ายพลังงานไฟฟ้าและมีฟังก์ชั่นการควบคุมปกป้องและตรวจสอบวงจร มันสามารถนำไปใช้กับโรงไฟฟ้าประเภทต่าง ๆ สถานีย่อยองค์กรอุตสาหกรรมและเหมืองแร่อาคารสูงและสถานที่อื่น ๆ และยังสามารถรวมกับตู้เครือข่ายแหวนที่จะใช้ในสถานีสวิตช์

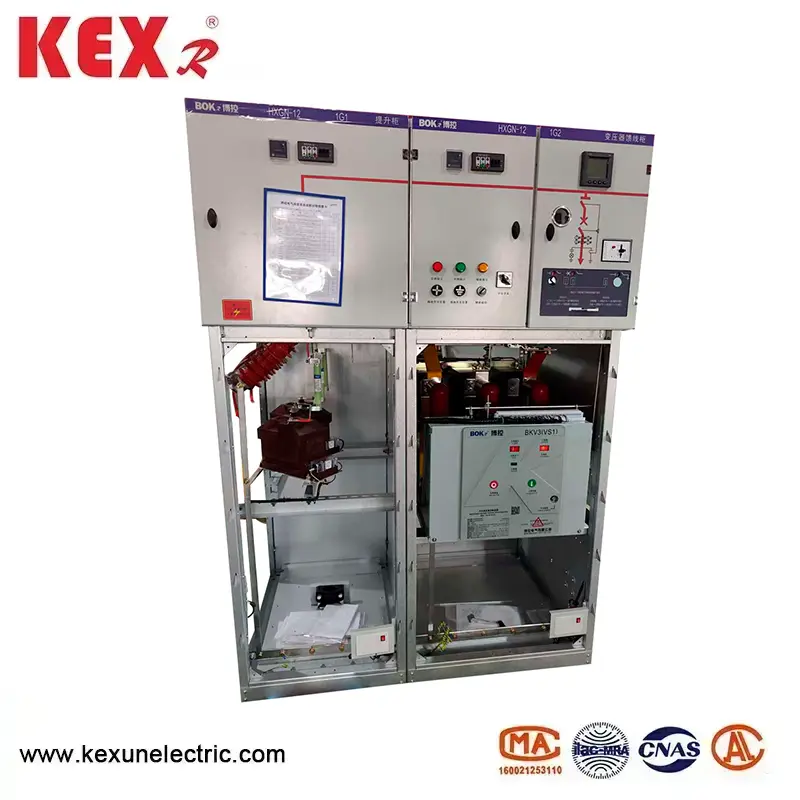

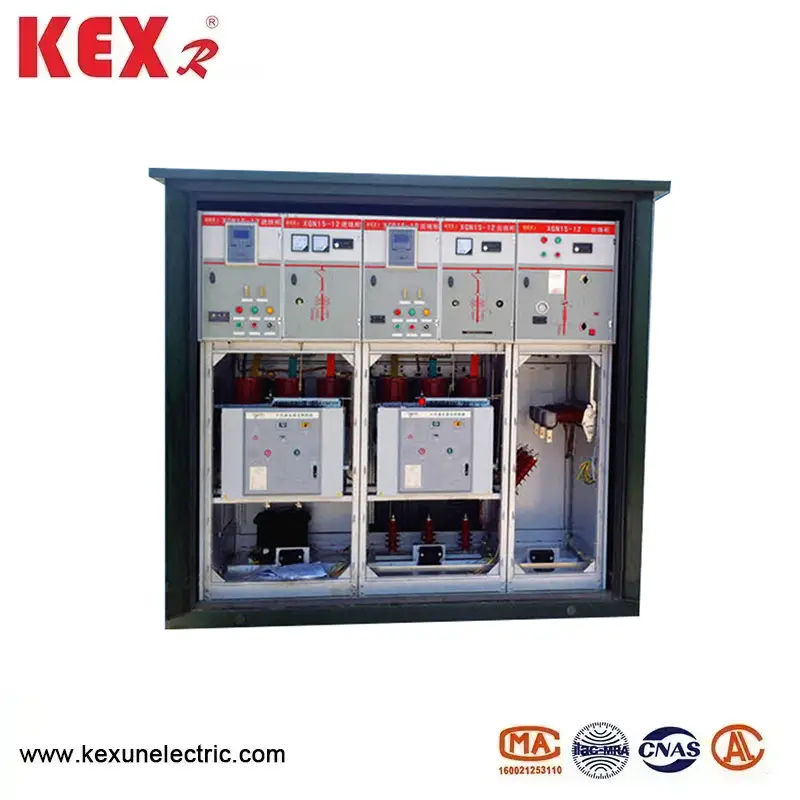

○โครงสร้างหลักและลักษณะของชุดวงแหวนหลัก HXGH-12 แบบแยกส่วน

▶หน่วยหลักวงแหวนแบบแยกส่วนเชื่อมด้วยเหล็กมุมคุณภาพสูง

▶ห้องเบรกเกอร์วงจรตั้งอยู่ตรงกลาง (ล่าง) ส่วนหนึ่งของตู้ซึ่งสะดวกสำหรับการติดตั้งการดีบักและการบำรุงรักษา มาตรฐานมีการติดตั้งเบรกเกอร์วงจร Zn63AIVS1-12) และมีช่องทางปล่อยแรงดันเพื่อความปลอดภัยส่วนบุคคล

▶ Deconnection แบบโรตารี่ขั้นสูงและเชื่อถือได้สามารถใช้เพื่อเข้าสู่ห้องเบรกเกอร์อย่างปลอดภัยเพื่อการบำรุงรักษาเมื่อมีการชาร์จบัสหลัก ตัวแยกการแยกโรตารี่ขั้นสูงและเชื่อถือได้สามารถเข้าห้องเบรกเกอร์ได้อย่างปลอดภัยสำหรับการบำรุงรักษาเมื่อบัสหลักถูกไฟฟ้า

▶ระดับการป้องกันของวงแหวนหลักแบบแยกส่วนคือ IP2X

▶ติดตั้งอุปกรณ์ล็อคเชิงกลแบบบังคับที่เชื่อถือได้และใช้งานได้อย่างสมบูรณ์ซึ่งสามารถตอบสนองความต้องการของ "ห้าข้อควรระวัง" อย่างง่าย ๆ และมีประสิทธิภาพ

▶มีระบบสายดินที่น่าตำหนิ

▶ประตูมีหน้าต่างสังเกตซึ่งสามารถสังเกตสถานะการทำงานของส่วนประกอบในตู้ได้อย่างชัดเจน

▶กลไกการทำงานถูกล็อคโดยล็อคเชิงกลที่เชื่อถือได้มากกว่า XGN66-12

▶สายเคเบิลขาเข้าและขาออกต่ำกว่าด้านหน้าของตู้ด้านล่างซึ่งสะดวกสำหรับผู้ใช้ในการเชื่อมต่อ

○การใช้สภาพแวดล้อมของชุดวงแหวนหลักแบบแยกส่วน HXGH-12

1. ขีด จำกัด สูงสุดของอุณหภูมิโดยรอบคือ +40 ℃และขีด จำกัด ล่างคือ -10 ℃;

2. ระดับความสูงของหน่วยหลักวงแหวนแบบแยกส่วนควรน้อยกว่า 1,000 เมตร

3. ค่าเฉลี่ยรายวันของความชื้นสัมพัทธ์อากาศไม่เกิน 95%และค่าเฉลี่ยรายเดือนไม่เกิน 90%; ค่าเฉลี่ยรายวันของไอน้ำไม่เกิน 2.2x10-3mpa และค่าเฉลี่ยรายเดือนคือ 1.8x10-3mpa;

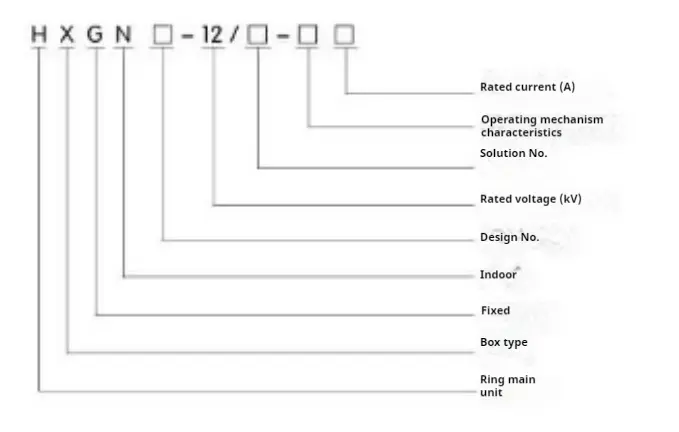

●พารามิเตอร์ทางเทคนิคหลักของ HXGN □ -12 ประเภทวงแหวน Modular Ring Main Unit
