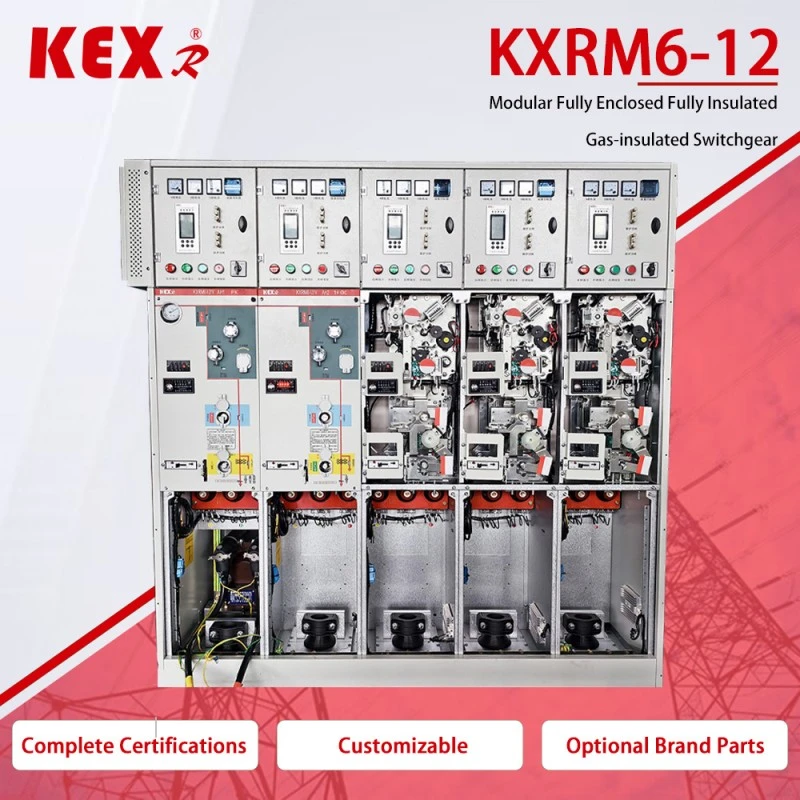

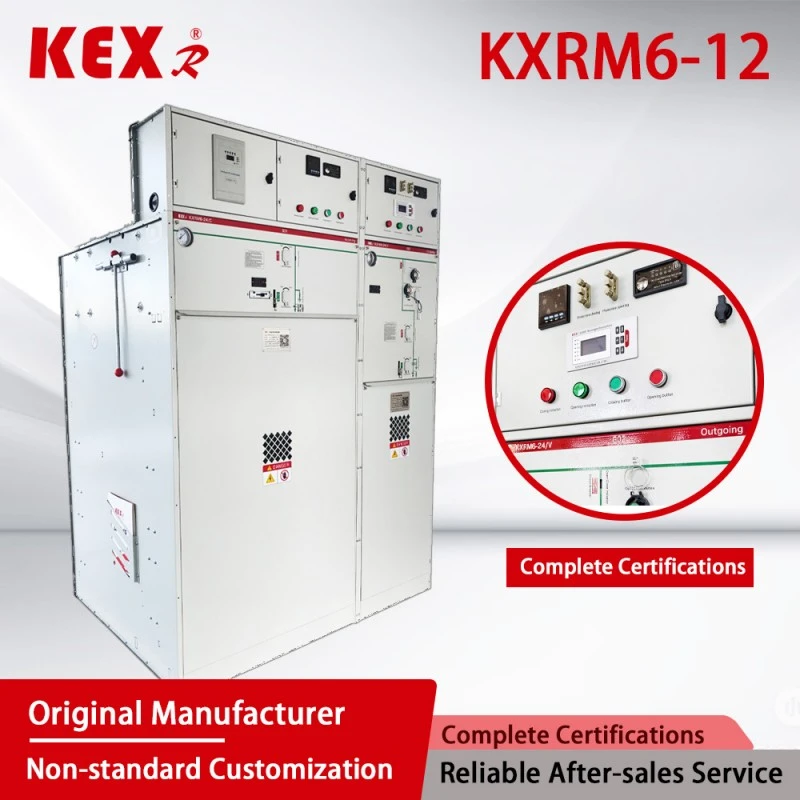

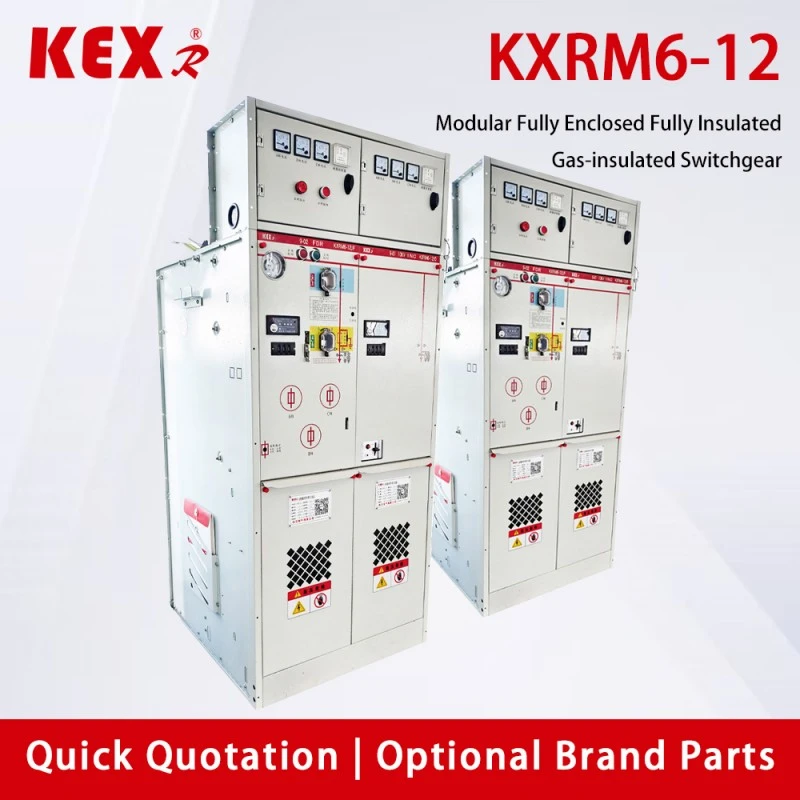

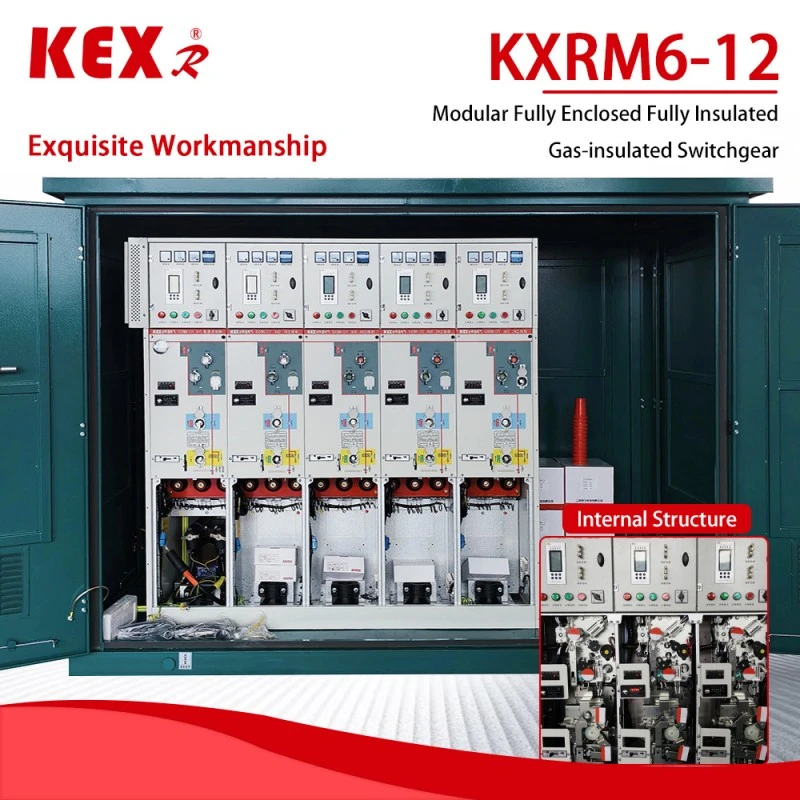

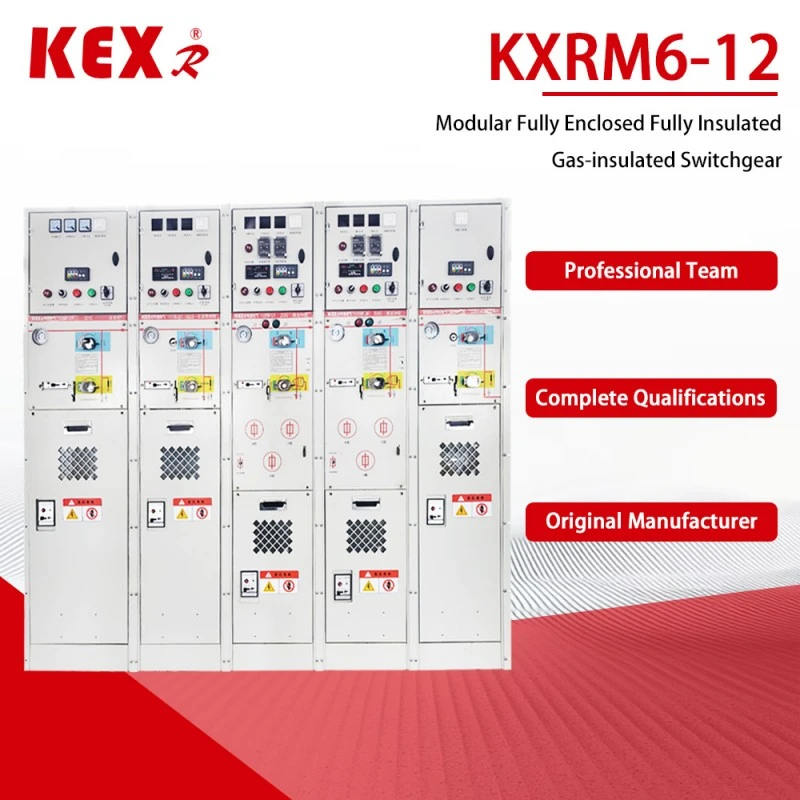

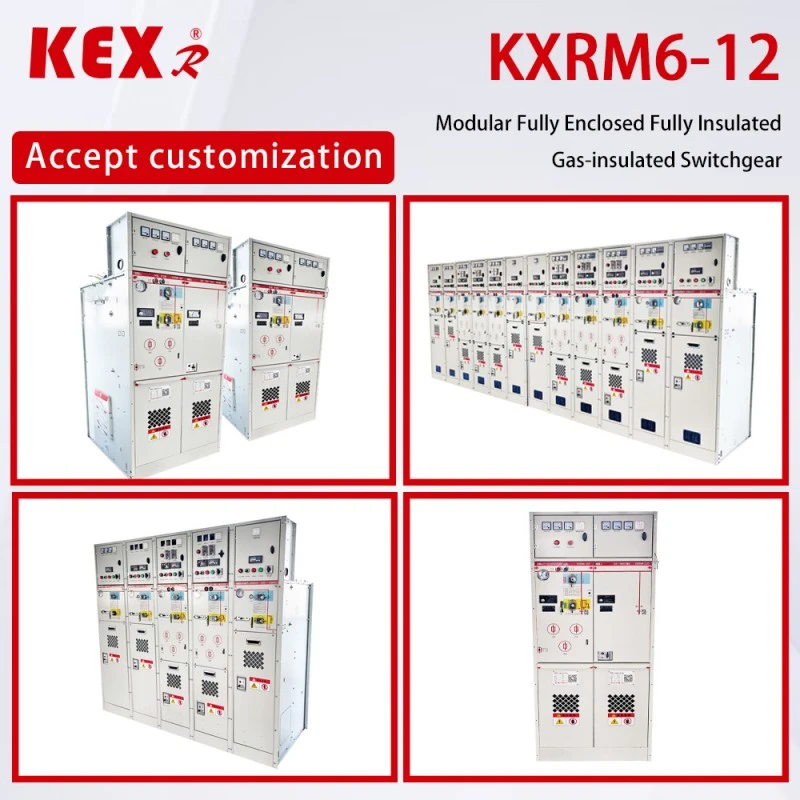

คณะรัฐมนตรีจีไอเอส

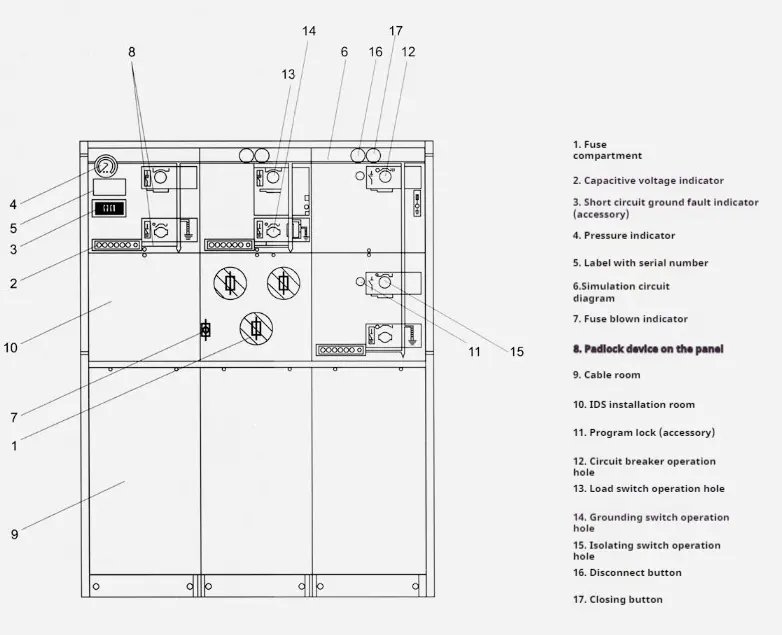

●ส่วนประกอบ

1.แอมมิเตอร์

2. ตัวควบคุมการควบแน่น

3.อุปกรณ์ป้องกันไมโครคอมพิวเตอร์

6 .บารอมิเตอร์

7.จอแสดงผลที่ชาร์จแล้ว

8. ตัวบ่งชี้ความผิดปกติ

9. กลไกการทำงานแบบไฟฟ้า

10. กลไกการทำงานแบบแมนนวล

10. ล็อคแม่เหล็กไฟฟ้า

12~13 . หม้อแปลงกระแสไฟฟ้า

14.ปลั๊กสายเคเบิล

15.หม้อแปลงแรงดันไฟฟ้า

16. แผ่นทำความร้อนอลูมิเนียมอัลลอยด์

●KXRM6-12 GIS Cabinet การใช้เงื่อนไข

อุณหภูมิ (+40°C~-40°C)

ระดับความสูง: น้อยกว่า 1,000 ม

ฉาก：ความชื้น ฝุ่น โพลาไรเซชันของเกลือ เหมืองแร่ และสภาพแวดล้อมอื่นๆ

การแช่น้ำระยะสั้นภายใน 24 ชั่วโมง ไม่ส่งผลต่อการใช้งาน

หมายเหตุ: หากระดับความสูงสูงกว่านี้ โปรดระบุระดับความสูงที่ต้องการ

● มาตรฐานของตู้ GIS

ตู้ GIS KXRM6-12 ตรงตามมาตรฐานด้านล่าง

IEC60056、IEC60298、IEC60129、IEC60420、IEC60265、IEC60694 ฯลฯ...

GB3804、GB3906、GB11022 ฯลฯ...

● ข้อดีหลักของตู้ GIS ◆ ก๊าซ SF6 ในตู้ GIS รุ่น KXRM 6-12 ใช้เป็นสารดับเพลิงและเป็นสื่อกลางในการเป็นฉนวน

◆ ตู้สวิตช์มีการปิดผนึกและหุ้มฉนวนอย่างสมบูรณ์ บัสบาร์ สวิตช์ และชิ้นส่วนที่มีกระแสไฟฟ้าถูกปิดล้อมไว้อย่างสมบูรณ์ในเปลือกสแตนเลส

◆ ช่องนี้เต็มไปด้วยก๊าซ SF6 1.4 บาร์ และระดับการป้องกันถึง IP67: อุปกรณ์สวิตช์ทั้งหมดไม่ได้รับผลกระทบโดยสิ้นเชิงจากสภาพแวดล้อมภายนอก ซึ่งสามารถรับประกันการทำงานปกติของสวิตช์แม้ในกรณีที่รุนแรง เช่น การแช่น้ำในระยะสั้น และผลิตภัณฑ์ไม่ต้องบำรุงรักษา

◆ ตู้สวิตช์มีอุปกรณ์ป้องกันการเชื่อมต่อกันแบบ "ห้าการป้องกัน" ที่สมบูรณ์แบบ ซึ่งช่วยลดความล้มเหลวในการปฏิบัติงานของบุคลากรและอุปกรณ์ที่อาจเกิดจากการทำงานผิดพลาดของมนุษย์โดยสิ้นเชิง

◆ ตู้สวิตช์ทั้งหมดมีช่องระบายแรงดันที่ปลอดภัยที่เชื่อถือได้ ซึ่งสามารถรับประกันความปลอดภัยส่วนบุคคลของผู้ปฏิบัติงานแม้ในกรณีที่รุนแรง

◆ ตู้แบ่งออกเป็นชุดหน่วยคงที่และชุดหน่วยขยายได้

◆ ตู้มักจะเข้าและออกจากด้านหน้า และยังสามารถขยายหรือขยายจากด้านข้างได้ตามตำแหน่งการติดตั้งที่แตกต่างกัน

◆ ขนาดของตู้สะดวกในการติดตั้ง และเหมาะสำหรับสถานที่ที่มีพื้นที่แคบและสภาพแวดล้อมไม่ดี

◆ ตู้สามารถติดตั้งไฟฟ้า รีโมทคอนโทรล และอุปกรณ์ตรวจสอบได้ตามความต้องการที่แตกต่างกันของผู้ใช้

● ตารางพารามิเตอร์ทางเทคนิคส่วนใหญ่

บันทึก¹: ขึ้นอยู่กับพิกัดกระแสของฟิวส์

บันทึก²:ขึ้นอยู่กับฟิวส์ไฟฟ้าแรงสูง

● แต่ละโมดูลของ GIS Cabinet มีการกำหนดค่าดังต่อไปนี้

▶การกำหนดค่าตู้ D โปรดดู "โมดูลการเชื่อมต่อสายเคเบิลที่ไม่มีมีดกราวด์" สำหรับการกำหนดค่าและคุณลักษณะมาตรฐาน

▶การกำหนดค่าตู้ C โปรดดู "โมดูลสวิตช์โหลด" สำหรับการกำหนดค่าและคุณลักษณะมาตรฐาน

▶การกำหนดค่าตู้ F โปรดดู "โมดูลสวิตช์สุญญากาศ" สำหรับการกำหนดค่าและคุณลักษณะมาตรฐาน

การรวมมาตรฐานของ KX-RM6 GIS Cabinet ยังสามารถให้การกำหนดค่าต่อไปนี้ได้ด้วย

▶ตัวบ่งชี้แรงดันไฟฟ้าแบบ Capacitive ของบูชที่เข้ามา

▶ห้องแก๊สแต่ละห้องมีเกจวัดความดันสำหรับตรวจสอบความหนาแน่นของ SF6

▶ตัวดึง

▶ที่จับควบคุมการทำงาน

ตัวอย่าง:

□ โหลดโมดูลสวิตช์ C

○ การกำหนดค่าและคุณสมบัติมาตรฐาน

▶ บัสบาร์ 630a

▶สวิตช์โหลด/กราวด์สามสถานี

▶กลไกการทำงานของสปริงเดี่ยวแบบสามสถานีพร้อมสวิตช์โหลดอิสระสองตัวและเพลาการทำงานของสวิตช์กราวด์

▶การระบุตำแหน่งของสวิตช์โหลดและสวิตช์กราวด์

▶บูชขาออกแนวนอนที่ด้านหน้า บูชโบลต์ซีรีส์ 630A 400

▶ตัวบ่งชี้แรงดันไฟฟ้าแบบ Capacitive สำหรับระบุการใช้ไฟฟ้าแบบบุชชิ่ง

▶สำหรับฟังก์ชันสวิตช์ทั้งหมด จะสะดวกในการติดตั้งอุปกรณ์แม่กุญแจบน RMU

▶เกจวัดแรงดันแก๊ส SF6 (มีเพียงหนึ่งตัวในกล่องแก๊ส SF6 แต่ละอัน)

▶บัสบาร์กราวด์

▶การเชื่อมต่อระหว่างสวิตช์กราวด์กับ RMU ด้านหน้าของห้องเคเบิล

○ การกำหนดค่าและคุณสมบัติเสริม

▶ส่วนขยายรถบัสที่จองไว้

▶รถบัสภายนอก

▶โหลดกลไกการทำงานของสวิตช์ไฟฟ้า DC24V/48V/110V/220V; ไฟ AC 110V/220V;

▶ตัวบ่งชี้การลัดวงจรและความผิดปกติของกราวด์ การวัดหม้อแปลงกระแสวงแหวนและแอมป์มิเตอร์

▶การวัดหม้อแปลงกระแสแบบวงแหวนและมิเตอร์วัตต์-ชั่วโมง

▶สามารถติดตั้งตัวป้องกันฟ้าผ่าหรือหัวสายเคเบิลคู่ได้ที่ปลอกทางเข้าสายเคเบิล

▶กุญแจเชื่อมต่อ การล็อคการลงกราวด์ของสายขาเข้า (การล็อคสวิตช์กราวด์เมื่อมีบุชชิ่งอยู่) หน้าสัมผัสเสริม AC/DC 110 V/220 V

▶ตำแหน่งสวิตช์โหลด 2NO+2NC ตำแหน่งสวิตช์กราวด์ 2NO+2NC เกจวัดความดัน 1NO พร้อมสัญญาณ และเครื่องดับเพลิงอาร์ค 1NO พร้อมหน้าสัมผัสสัญญาณ

▶สามารถติดตั้งอุปกรณ์รองได้

▶ห้องสายรองที่ด้านบนของตู้สวิตช์ กล่องแรงดันไฟฟ้าต่ำที่ด้านบนของตู้สวิตช์

□ โหลดสวิตช์และฟิวส์รวมโมดูล F

○ การกำหนดค่าและคุณสมบัติมาตรฐาน

▶ บัสบาร์ 630a

▶สวิตช์โหลดแบบสามสถานี ปลายด้านหนึ่งของฟิวส์เชื่อมต่อทางกลไกกับสวิตช์กราวด์ที่ปลายฟิวส์

▶กลไกการทำงานของสปริงแบบสามสถานี พร้อมสวิตช์โหลดอิสระสองตัวและเพลาการทำงานของสวิตช์กราวด์

▶การระบุตำแหน่งของสวิตช์โหลดและสวิตช์กราวด์

▶กระบอกฟิวส์

▶ฟิวส์วางอยู่ในแนวนอน

▶ตัวแสดงการตัดฟิวส์ บูชขาออกแนวนอนที่ด้านหน้า บูชปลั๊กซีรีส์ 200 ขนาด 200A

▶ตัวบ่งชี้แรงดันไฟฟ้าแบบ Capacitive สำหรับระบุการใช้ไฟฟ้าแบบบุชชิ่ง

▶สำหรับฟังก์ชันสวิตช์ทั้งหมด จะสะดวกในการติดตั้งอุปกรณ์แม่กุญแจบน RMU

▶เกจวัดแรงดันแก๊ส SF6 (มีเพียงหนึ่งตัวในกล่องแก๊ส SF6 แต่ละอัน)

▶บัสบาร์กราวด์

▶พารามิเตอร์ฟิวส์สำหรับการป้องกันหม้อแปลงคือ 12KV, สูงสุด 125A, 24KV และสูงสุด 63A

▶การเชื่อมต่อระหว่างสวิตช์กราวด์กับ RMU ด้านหน้าของห้องเคเบิล

○ การกำหนดค่าและคุณสมบัติเสริม

extension ส่วนขยายบัสบาร์ที่สงวนไว้

▶มอเตอร์บัสภายนอกสำหรับการทำงานของสวิตช์โหลด 24V/48V DC 110V/220V DC/AC

▶คอยล์ทริปขนาน 24V/48V DC 110V/220V DC/AC

▶คอยล์ปิดแบบขนาน 24V/48V DC 110V/220V DC/AC

▶การวัดหม้อแปลงกระแสวงแหวนและแอมป์มิเตอร์ การวัดหม้อแปลงกระแสวงแหวนและมิเตอร์วัตต์-ชั่วโมง

▶การล็อคการลงกราวด์ของสายขาเข้า (การล็อคสวิตช์การลงกราวด์เมื่อมีบุชชิ่งอยู่) หน้าสัมผัสเสริม AC/DC 110 V/220 V

▶ตำแหน่งการปิดโหลด 2NO+2NC, ตำแหน่งสวิตช์กราวด์ 2NO+2NC, ฟิวส์เป่า 1NO, เกจวัดความดัน 1NO พร้อมสัญญาณ และเครื่องดับเพลิงอาร์ค 1NO พร้อมหน้าสัมผัสสัญญาณ

▶สามารถติดตั้งอุปกรณ์รองได้ในห้องสายรองที่ด้านบนของตู้สวิตช์และกล่องแรงดันไฟฟ้าต่ำที่ด้านบนของตู้สวิตช์

□ โมดูลมิเตอร์ M

○ การกำหนดค่าและคุณสมบัติมาตรฐาน

▶ตู้วัดแสง 12KV

▶ หม้อแปลงกระแส 2 ตัว

▶ หม้อแปลงแรงดันไฟฟ้า 2 ตัว

▶บูชซีรีส์ 400 จำนวน 6 ชิ้นใช้เพื่อเชื่อมต่อบัสภายนอกแบบขยายที่ยืดหยุ่นของ GSFR6-12 โดยมีทางเข้าด้านบนและทางออกด้านล่าง

▶ตัวตัดไฟเพื่อป้องกัน PT

▶ส่วนประกอบแรงดันต่ำ 1 โวลต์มิเตอร์พร้อมสวิตช์เปลี่ยนทาง, 1 แอมมิเตอร์พร้อมสวิตช์เปลี่ยนทาง กว้าง x สูง x ลึก = 696×1806×820 มม.

○ การกำหนดค่าและคุณสมบัติเสริม

▶ หม้อแปลงกระแส 3 ตัว

▶ อุปกรณ์ป้องกันฟ้าผ่าของหม้อแปลงแรงดันไฟฟ้า 3 ตัว

▶ตัวบ่งชี้แรงดันไฟฟ้าแบบ Capacitive เพื่อระบุว่ามีการชาร์จ RMU

▶ส่วนประกอบแรงดันต่ำ: มิเตอร์ไฟฟ้า 1 เครื่อง, มิเตอร์ไฟฟ้ารีแอกทีฟ 1 เครื่อง

□ โมดูล VCB CB

○การกำหนดค่าและคุณสมบัติมาตรฐานและตัวเลือก

▶ตัวป้องกันฟ้าผ่าถูกติดตั้งที่สายเคเบิลขาเข้าของบัสบาร์ 1250a/630a

▶เซอร์กิตเบรกเกอร์สุญญากาศสำหรับการป้องกันสายขนาด 1250a/630a

▶หม้อแปลงกระแส

▶เซอร์กิตเบรกเกอร์สุญญากาศ VD4X0 ทำงานด้วยไฟฟ้า 10VDC

▶หม้อแปลงแรงดันไฟฟ้า

▶การทำงานด้วยไฟฟ้าของ UXO ซึ่งเป็นสวิตช์แยก/กราวด์สามสถานีด้านบนของเซอร์กิตเบรกเกอร์สุญญากาศ ▶ชุดป้องกันและควบคุม REF542plus (พร้อม CT ป้องกัน)

▶สับทริปคอยล์ 110V/220V DC

▶คอยล์ปิด 110V/220VDC

▶บูชโบลต์ซีรีส์ 400 ของบูชเอาท์พุต 1250A/630A จัดเรียงในแนวนอนที่ด้านหน้า

▶ส่วนขยายบัสสำรองของตัวบ่งชี้แรงดันไฟฟ้าแบบ Capacitive 1250A/630A สำหรับบ่งชี้ Bushing Live

▶เกจวัดแรงดันแก๊ส SF6 (มีเพียงหนึ่งอันในกล่องแก๊ส SF6 แต่ละกล่อง) กว้าง x สูง x ลึก = 696× 1806× 781 มม. ▶ลำดับการเปิด-ปิด: O-0.3s-CO-180s-CO

▶เซ็นเซอร์แรงดันแก๊ส

□ อุปกรณ์เสริมเพิ่มเติม

1. หน้าสัมผัสเสริม สวิตช์โหลดและเบรกเกอร์วงจรทั้งหมดสามารถติดตั้ง 2NO+2NC เพื่อระบุตำแหน่งสวิตช์ได้ สามารถติดตั้งคอยล์ทริปขนาน (AC หรือ DC) บนสวิตช์หม้อแปลงและเซอร์กิตเบรกเกอร์ได้ และส่วนประกอบควบคุมแรงดันไฟฟ้าต่ำจะอยู่ที่ด้านหลัง RMU ด้านหน้า

2. ตัวบ่งชี้แรงดันไฟฟ้า ตัวบ่งชี้แรงดันไฟฟ้าแบบ Capacitive จะแสดงว่ามีการชาร์จบุชชิ่งหรือไม่ และซ็อกเก็ตบนนั้นสามารถใช้สำหรับเฟสนิวเคลียร์ได้

3. ตัวบ่งชี้การลัดวงจรและความผิดปกติของกราวด์ เพื่ออำนวยความสะดวกในการระบุตำแหน่งข้อผิดพลาด โมดูลสวิตช์สายเคเบิลสามารถติดตั้งตัวบ่งชี้การลัดวงจรและการต่อสายดินเพื่อการตรวจจับข้อผิดพลาดอย่างง่าย

4. การดำเนินการทางไฟฟ้า เป็นโครงร่างมาตรฐานสำหรับกลไกการทำงานแบบแมนนวลของชุดสวิตช์เคเบิลและชุดหม้อแปลง คุณยังสามารถเลือกติดตั้งกลไกการทำงานแบบไฟฟ้าได้อีกด้วย สวิตช์สายเคเบิล เบรกเกอร์วงจรสุญญากาศ และสวิตช์กราวด์ทั้งหมดทำงานโดยกลไกที่อยู่ด้านหลัง RMU ด้านหน้า สวิตช์และเซอร์กิตเบรกเกอร์ทั้งหมดสามารถควบคุมการทำงานโดยใช้มือจับควบคุมการทำงาน (การกำหนดค่ามาตรฐาน) หรือสามารถติดตั้งกลไกการทำงานของมอเตอร์ได้ (อุปกรณ์เสริม) อย่างไรก็ตาม สวิตช์กราวด์สามารถใช้งานได้ด้วยตนเองเท่านั้น และมีการกำหนดค่ากลไกที่สามารถปิดกระแสไฟลัดได้ กลไกการทำงานของระบบไฟฟ้าสามารถเข้าใจได้ง่ายทีละขั้นตอน

5. มีการติดตั้งบูชมาตรฐานตามมาตรฐาน DIN47636 สำหรับการต่อสายเคเบิล บูชทั้งหมดมีความสูงจากพื้นเท่ากันและได้รับการปกป้องด้วยแผ่นปิดห้องเคเบิล แผ่นปิดบางแผ่นสามารถเชื่อมต่อเข้ากับสวิตช์กราวด์ได้ และแผ่นปิดห้องเคเบิลคู่แบบพิเศษยังสามารถใช้กับสายขาเข้าของสายเคเบิลคู่ได้

6. ตัวบ่งชี้ความดัน มักจะมาพร้อมกับตัวบ่งชี้ความดันซึ่งประกอบขึ้นจากเกจวัดความดัน นอกจากนี้ยังสามารถจัดให้มีหน้าสัมผัสทางไฟฟ้าเพื่อระบุการลดแรงดันได้

7. ล็อคกุญแจ สามารถติดตั้งล็อคกุญแจสำหรับเซอร์กิตเบรกเกอร์ สวิตช์โหลด และสวิตช์กราวด์ได้ สามารถติดตั้งตัวล็อคแบบกึ่งล็อคซึ่งเหมาะสำหรับเบรกเกอร์วงจร สวิตช์โหลด และสวิตช์กราวด์

8. ตัวขัดขวางส่วนโค้ง หน่วยเครือข่ายวงแหวนทั้งหมดสามารถติดตั้งตัวจับส่วนโค้งได้ เมื่อมีอาร์คเกิดขึ้นภายใน อุปกรณ์ป้องกันส่วนโค้งจะปิดโดยอัตโนมัติบนบุชชิ่งขาเข้า รวมถึงโมดูล D, DE และ V และโมดูลเคเบิลทั้งหมดจะสามารถติดตั้งอุปกรณ์ป้องกันส่วนโค้งได้ ต้องสั่งพร้อมเครื่องและเปลี่ยนไม่ได้ วิธีการนี้สามารถระบุการทำงานของเครื่องดับเพลิงอาร์กได้ และหน้าสัมผัสทางไฟฟ้าในตู้ SF6 จะเชื่อมต่อกับขั้วต่อด้านหลัง RMU ด้านหน้า

● ตัวอย่างโครงการ

◆ โครงการที่ 1 SA+CCF+

ติดตั้งสายล่อฟ้าบนรถบัสแล้วปล่อยทิ้งไว้เพื่อขยาย

หมายเหตุ: จำนวนหน่วย RMU ต้องไม่น้อยกว่า 3

◆ โครงการที่ 2 CCF+

ติดตั้งตัวป้องกันฟ้าผ่าในสายเข้าและขยายกำลังสำรอง

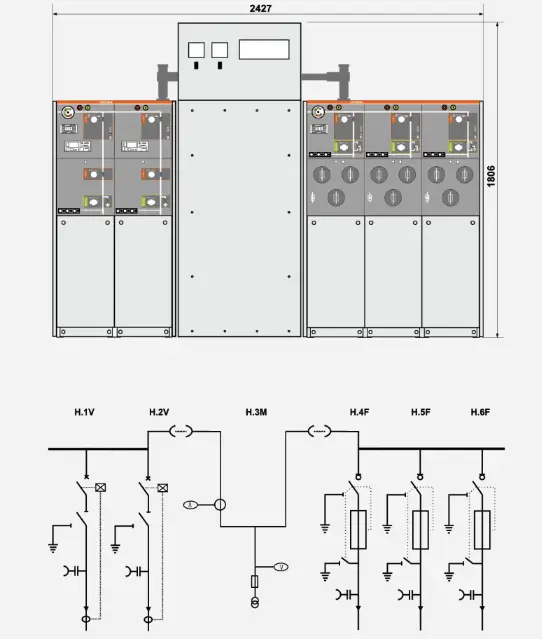

◆ โครงการที่ 3 W+M+FFF

การคำนวณด้านไฟฟ้าแรงสูง

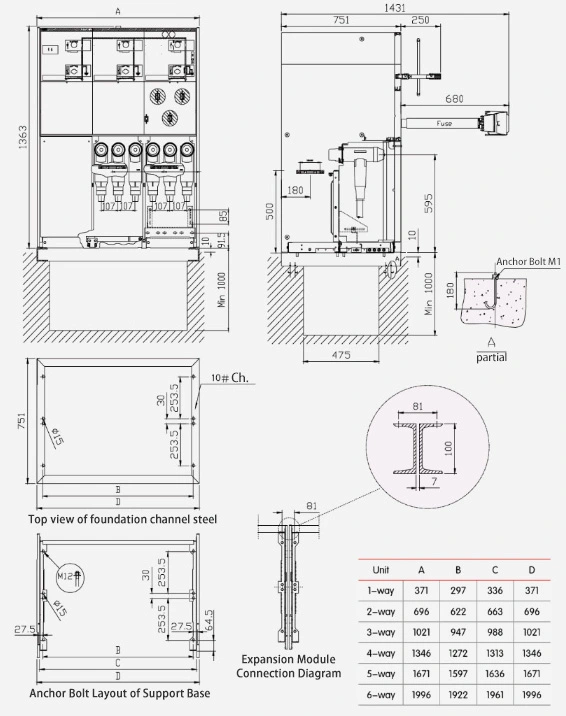

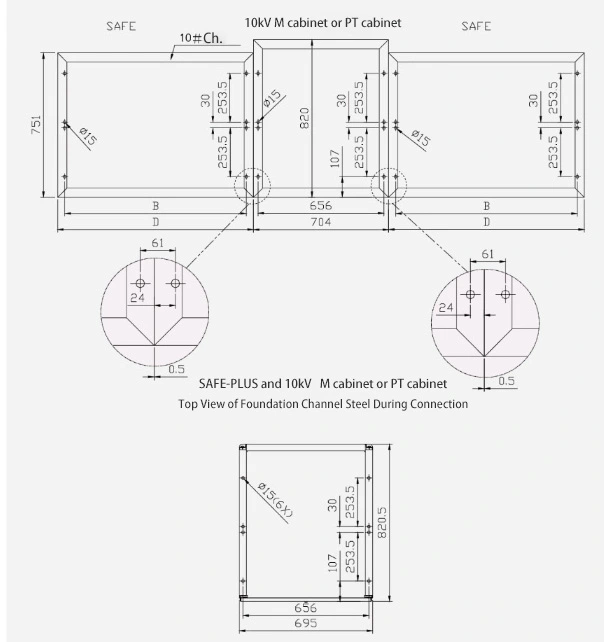

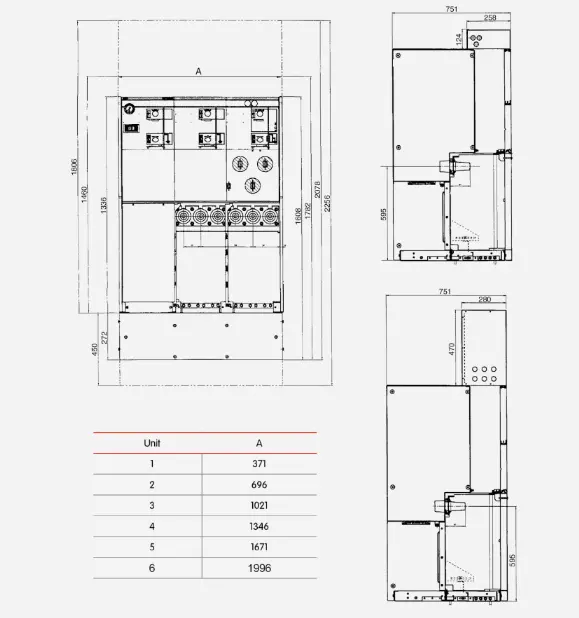

● ตารางโครงสร้างและขนาดของ KXRM6-12 GIS Cabinet
