ยูนิตหลักวงแหวนที่เป็นมิตรต่อสิ่งแวดล้อม

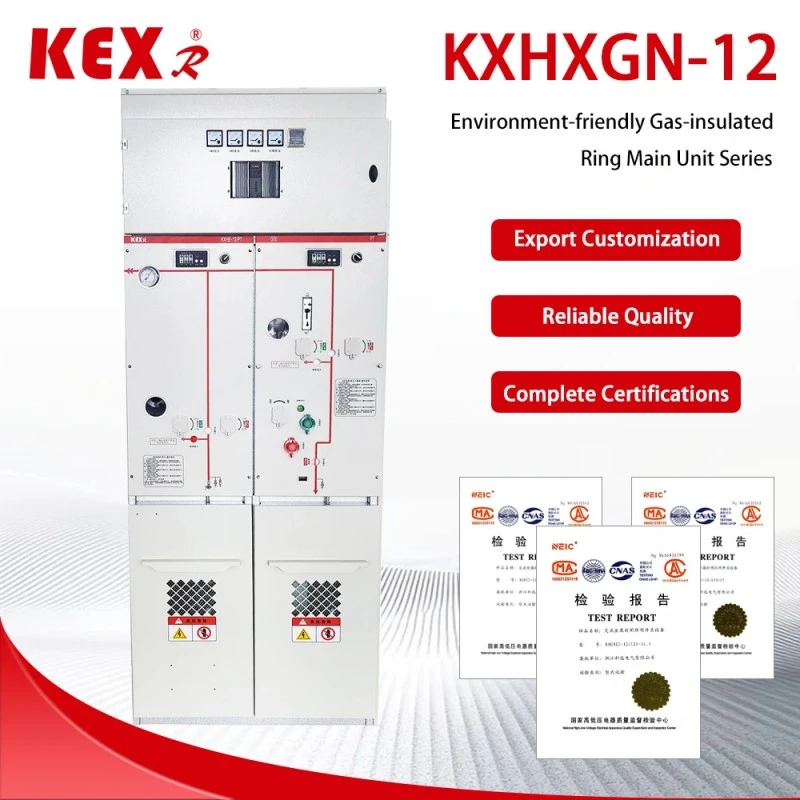

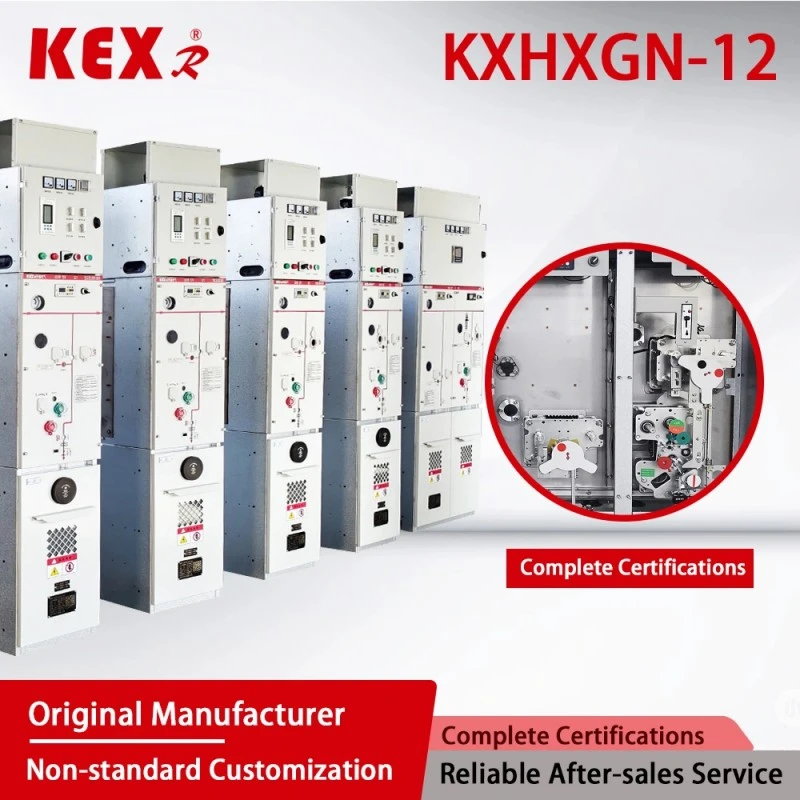

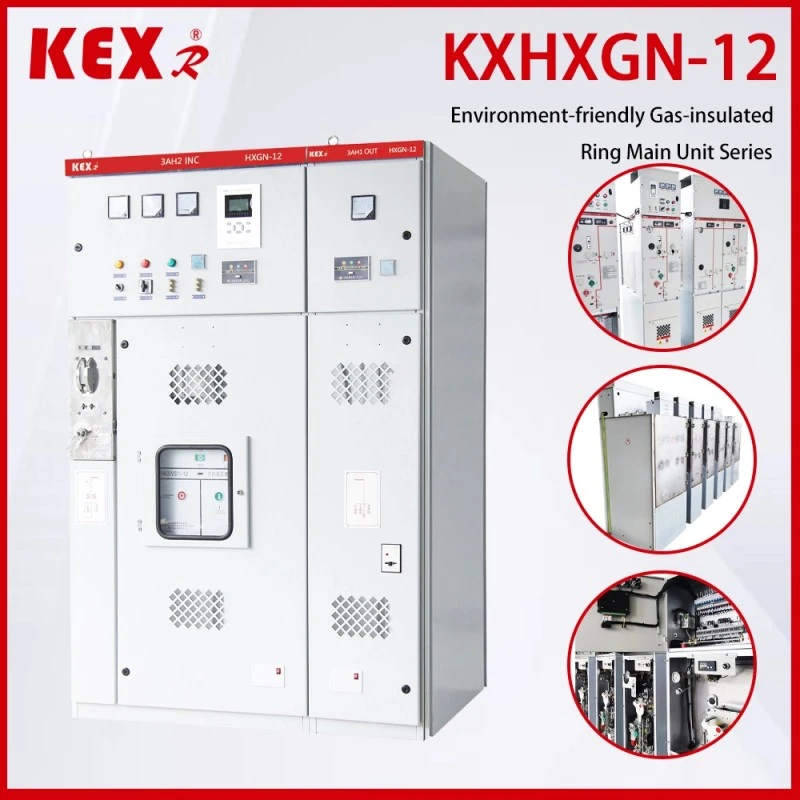

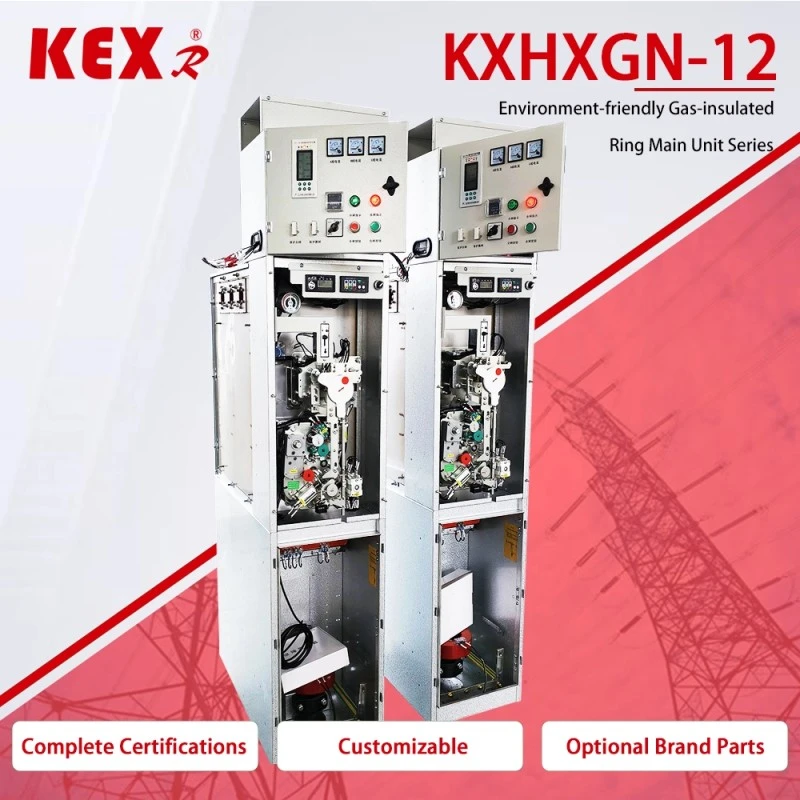

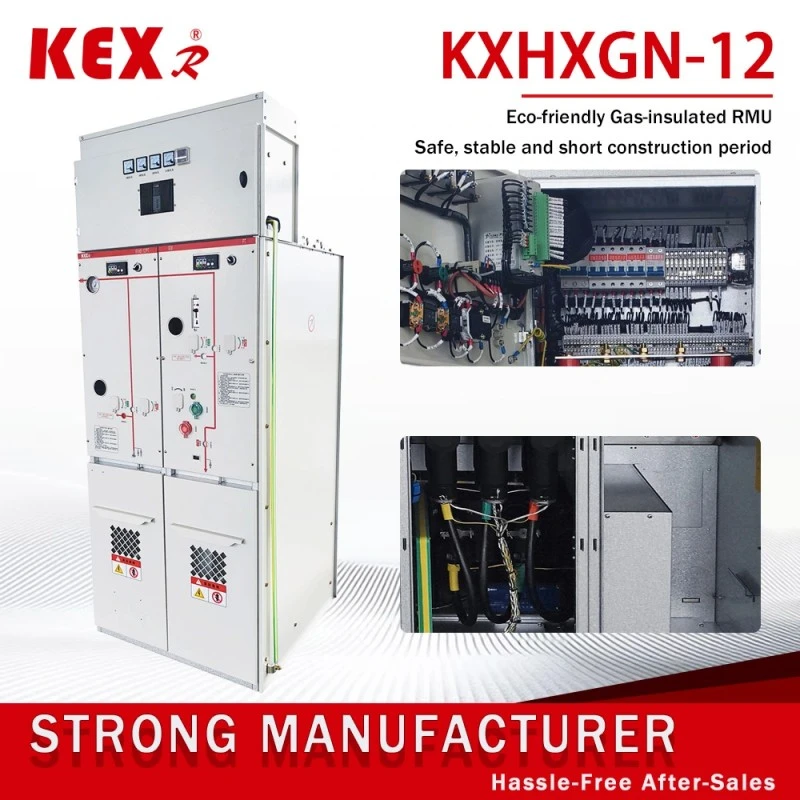

ยูนิตหลักวงแหวนที่เป็นมิตรต่อสิ่งแวดล้อมประเภท KXHXGN-12 ผลิตโดย KEXR ซึ่งเป็นซัพพลายเออร์อุปกรณ์ส่งและจ่ายพลังงานในประเทศจีน เป็นตู้เครือข่ายวงแหวนหุ้มฉนวนแก๊สขนาด 12kV โดยมีก๊าซปกป้องสิ่งแวดล้อม (เช่น อากาศแห้ง ไนโตรเจน หรือก๊าซผสม) เป็นสื่อฉนวน ซึ่งเหมาะสำหรับแหล่งจ่ายไฟเครือข่ายวงแหวน แหล่งจ่ายไฟเทอร์มินัล และสถานีเปิดและปิดขนาดเล็กของเครือข่ายการกระจาย
รุ่น: KXHXGN-12
แบรนด์：KEXR

ส่งคำถาม

รายละเอียดสินค้า

● คุณสมบัติหลักของยูนิตหลักของวงแหวนที่เป็นมิตรต่อสิ่งแวดล้อม

(1) ข้อดีด้านการคุ้มครองสิ่งแวดล้อม

◆ก๊าซ SF ฟรี: ยูนิตหลักวงแหวนที่เป็นมิตรต่อสิ่งแวดล้อมใช้อากาศแห้ง ไนโตรเจน หรือก๊าซปกป้องสิ่งแวดล้อมชนิดใหม่ (เช่น G, Air Plus® ฯลฯ) ซึ่งสอดคล้องกับกฎระเบียบ F-Gas ของสหภาพยุโรปและนโยบาย "คาร์บอนสองเท่า" ของจีน

◆การปล่อยคาร์บอนต่ำ: เมื่อเปรียบเทียบกับตู้เครือข่ายวงแหวน SF GWP (ศักยภาพในการทำให้เกิดภาวะโลกร้อน) เข้าใกล้ศูนย์

(2) การออกแบบโครงสร้าง

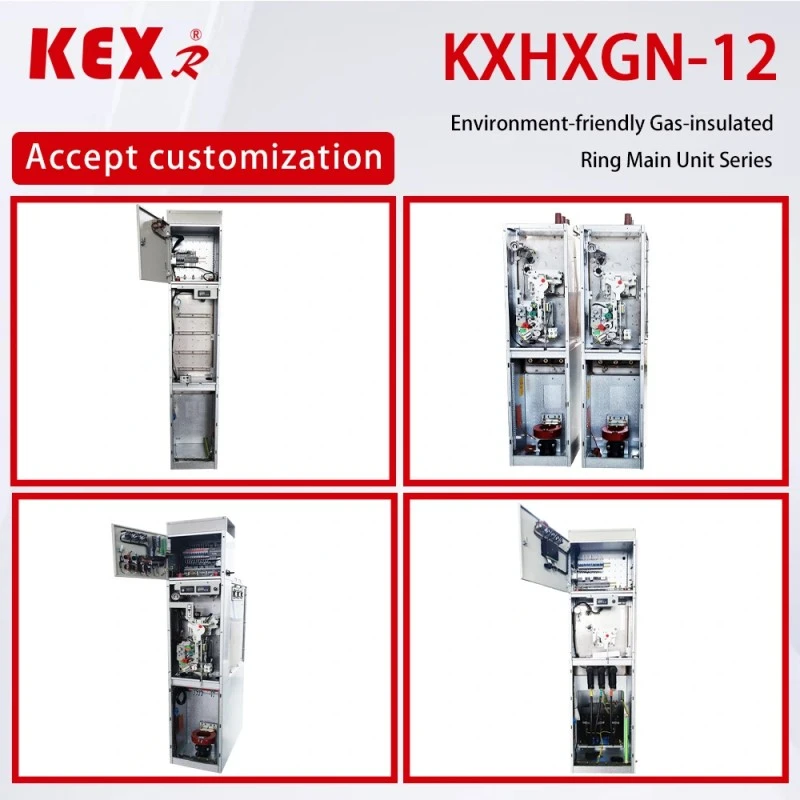

◆การออกแบบแบบแยกส่วน: หน่วยหลักของวงแหวนที่เป็นมิตรต่อสิ่งแวดล้อมของสายขาเข้า สายขาออก การสูบจ่าย และ PT สามารถขยายได้

◆โครงสร้างแบบปิด: ระดับการป้องกันของยูนิตหลักวงแหวนที่เป็นมิตรต่อสิ่งแวดล้อมสูงถึง IP67 ซึ่งกันฝุ่น กันความชื้น และกันการควบแน่น เหมาะสำหรับสภาพแวดล้อมที่รุนแรง

◆ขนาดกะทัดรัด: ประหยัดพื้นที่กว่าตู้เครือข่ายแบบวงแหวนของ AIS และเป็นมิตรกับสิ่งแวดล้อมมากกว่า SF₆ GIS แบบเดิม

(3) ตัวเลือกที่ชาญฉลาด

สามารถเลือกการตรวจสอบอัจฉริยะ (เช่น DTU การวัดอุณหภูมิออนไลน์ การตรวจสอบการปล่อยประจุบางส่วน ฯลฯ) เพื่อรองรับการเข้าถึงอินเทอร์เน็ตของสรรพสิ่ง (IoT) และตระหนักถึงการทำงานและการบำรุงรักษาระยะไกล

● พารามิเตอร์ทางเทคนิคของยูนิตหลักวงแหวนที่เป็นมิตรต่อสิ่งแวดล้อม

◆ ตู้เซอร์กิตเบรกเกอร์

รายการ				หน่วย	ข้อมูล
แรงดันไฟฟ้าที่ได้รับการจัดอันดับ				เควี	12
จัดอันดับความถี่				เฮิรตซ์	50
จัดอันดับระดับฉนวน	ทนต่อความถี่ในการทำงาน 1 นาที แรงดันไฟฟ้า		กราวด์ เฟสต่อเฟส	เควี	42
			หยุดพัก		48
	แรงกระตุ้นแสงทนต่อแรงดันไฟฟ้า (สูงสุด)		กราวด์ เฟสต่อเฟส	เควี	75
			หยุดพัก		85
	ความถี่กำลังไฟฟ้า 1 นาที ทนต่อแรงดันไฟฟ้าของวงจรเสริม/ควบคุม (ลงกราวด์)			เควี	2
จัดอันดับปัจจุบัน				A	630
จัดอันดับความทนทานต่อกระแสระยะสั้น (ค่าเสมือน)			วงจรหลัก/สวิตช์สายดิน	เคเอ	25/4 วินาที
			วงจรการต่อลงดิน	เคเอ	21.7/4 วินาที
พิกัดสูงสุดทนกระแสได้			วงจรหลัก/สวิตช์สายดิน	เคเอ	63
			วงจรการต่อลงดิน	เคเอ	54.5
จัดอันดับกระแสและเวลาตัดลัดวงจร				kA/เวลา	25/30
พิกัดกระแสปิดลัดวงจร (จุดสูงสุด)				เคเอ	63
กระแสไฟขาดการชาร์จสายเคเบิลที่ได้รับการจัดอันดับ				A	25
ลำดับการทำงานพิกัดของเบรกเกอร์ O-0.3s-CO-180s-CO
ชีวิตช่างกล		เบรกเกอร์/ตัวตัดการเชื่อมต่อ		เวลา	10,000/3000
ระดับ IP		กล่องปิดผนึก			IP67
		เปลือกสวิชเกียร์			IP4X
แรงดันแก๊ส		ระดับการชาร์จก๊าซที่กำหนด (20 ℃, ความดันเกจ)		เมปา	0.02
		จัดอันดับก๊าซขั้นต่ำระดับ fuction (20 ℃, ความดันเกจ)		เมปา	0
ประสิทธิภาพการปิดผนึก		อัตราการรั่วไหลประจำปี		%/ปี	≤0.05

◆ตู้สวิตช์โหลด

รายการ			หน่วย	ข้อมูล
แรงดันไฟฟ้าที่ได้รับการจัดอันดับ			เควี	12
จัดอันดับความถี่			เฮิรตซ์	50
จัดอันดับระดับฉนวน	ทนต่อความถี่ในการทำงาน 1 นาที แรงดันไฟฟ้า		เควี

	แรงกระตุ้นแสงทนต่อแรงดันไฟฟ้า (สูงสุด)		เควี

	ความถี่กำลังไฟฟ้า 1 นาที ทนต่อแรงดันไฟฟ้าของวงจรเสริม/ควบคุม (ลงกราวด์)		เควี	2
จัดอันดับปัจจุบัน			A	630
จัดอันดับความทนทานต่อกระแสระยะสั้น (ค่าเสมือน)		วงจรหลัก/สวิตช์สายดิน	เคเอ	25/4 วินาที
		วงจรการต่อลงดิน	เคเอ	21.7/4 วินาที
พิกัดสูงสุดทนกระแสได้		วงจรหลัก/สวิตช์สายดิน	เคเอ	63
		วงจรการต่อลงดิน	เคเอ	54.5
พิกัดกระแสปิดลัดวงจร (จุดสูงสุด)		สวิตช์โหลด/สวิตช์สายดิน	เคเอ	63
จัดอันดับโหลดที่ใช้งานขัดจังหวะปัจจุบัน			A	630
จัดอันดับกระแสขัดจังหวะวงปิด			A	630
โหลดที่แอ็คทีฟพิกัด 5% ขัดจังหวะกระแสไฟฟ้า			A	31.5
กระแสไฟขาดการชาร์จสายเคเบิลที่ได้รับการจัดอันดับ			A	10
จัดอันดับเวลาหยุดโหลดที่ใช้งานอยู่			เวลา	100
กระแสไฟฟ้าขัดข้องกราวด์			เอ/ไทม์	31.5/10
กระแสไฟชาร์จของสายไฟและสายเคเบิลถูกตัดการเชื่อมต่อภายใต้สภาวะที่เกิดความผิดปกติของกราวด์			เอ/ไทม์	17.4/10
ชีวิตช่างกล	เบรกเกอร์/ตัวตัดการเชื่อมต่อ		เอ/ไทม์	10,000/3000
ระดับ IP	กล่องปิดผนึก			IP67
	เปลือกสวิชเกียร์			IP4X
แรงดันแก๊ส	ระดับการชาร์จก๊าซที่กำหนด (20 ℃, ความดันเกจ)		เมปา	0.02
	จัดอันดับก๊าซขั้นต่ำระดับ fuction (20 ℃, ความดันเกจ)		เมปา	0
ประสิทธิภาพการปิดผนึก	อัตราการรั่วไหลประจำปี		%/ปี	≤0.05

● มาตรฐานการใช้งานของยูนิตหลักวงแหวนที่เป็นมิตรต่อสิ่งแวดล้อม

◆ ข้อกำหนดทางเทคนิคทั่วไปของมาตรฐาน GB/T 1022 สำหรับสวิตช์เกียร์ไฟฟ้าแรงสูงและเกียร์ควบคุม

◆ GB/T39063640.5kV สวิตช์เกียร์ปิดล้อมโลหะ AC และอุปกรณ์ควบคุม

◆ GB/T1985 สวิตช์แยกไฟ AC แรงดันสูงและสวิตช์สายดิน

◆ GB/T38043.6-40.5kV สวิตช์โหลดไฟฟ้าแรงสูง AC

◆ GB/T1984 เบรกเกอร์ไฟฟ้ากระแสสลับแรงสูง

◆ GB/T4208 รหัส IP ของระดับการป้องกันเชลล์

◆ GB/T7354 การวัดการคายประจุบางส่วน

◆ GB/T311.1 การประสานงานของฉนวน ส่วนที่ 1: ความหมาย หลักการ และกฎเกณฑ์

● การใช้เงื่อนไขของยูนิตหลักวงแหวนที่เป็นมิตรต่อสิ่งแวดล้อม

◆ อุณหภูมิสูงสุด: +45 องศาเซลเซียส;

◆ อุณหภูมิขั้นต่ำ: -25 องศาเซลเซียส;

◆ อุณหภูมิสูงสุด: (เฉลี่ย 24 ชั่วโมง) +35 องศาเซลเซียส;

◆ ความชื้นสัมพัทธ์เฉลี่ยสูงสุด (24 ชั่วโมง 1: ≤ 95% ระดับความสูง: ≤ 1500 ม. ความสามารถในการเกิดแผ่นดินไหว: 8 องศา;

◆ เกรดการป้องกัน: ซีลตัวเครื่องมีประจุ IP67, เปลือกตู้สวิตช์ IP4x;

◆ อากาศโดยรอบไม่ควรปนเปื้อนอย่างเห็นได้ชัดจากก๊าซที่ติดไฟได้และไอน้ำที่มีฤทธิ์กัดกร่อน

◆ ไม่มีสถานที่สั่นสะเทือนรุนแรงบ่อยครั้ง และการออกแบบที่รุนแรงภายใต้ชิ้นส่วนที่รุนแรงนั้นตรงตามข้อกำหนดทุกประเภท

◆ เมื่อใช้ภายใต้สภาพแวดล้อมปกติที่เกิน GB/T3906 ผู้ใช้จะต้องเจรจากับ KEXR

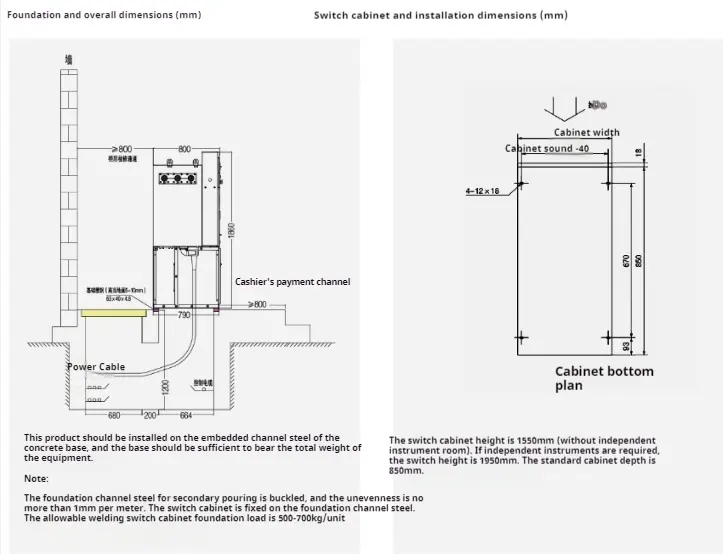

● คำแนะนำในการติดตั้ง

Environment Friendly Ring Main Unit
