ขั้วต่อสายเคเบิล

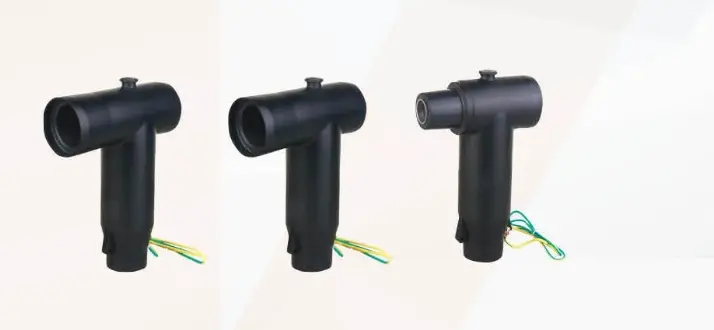

●รูปภาพผลิตภัณฑ์

◆ภาพรวมผลิตภัณฑ์

ในฐานะที่เป็นขั้วต่อสายเคเบิลทั่วไปอาร์เรย์ด้านหลังจะถูกติดตั้งโดยตรงบนขั้วต่อด้านหน้า/ด้านหลังที่สัมผัสได้ 10kV เพื่อให้การป้องกันแรงดันไฟฟ้าเกินสำหรับอุปกรณ์ไฟฟ้า สายฟ้าฟาดด้านหลังได้รับการหุ้มฉนวนและปิดผนึกอย่างเต็มที่

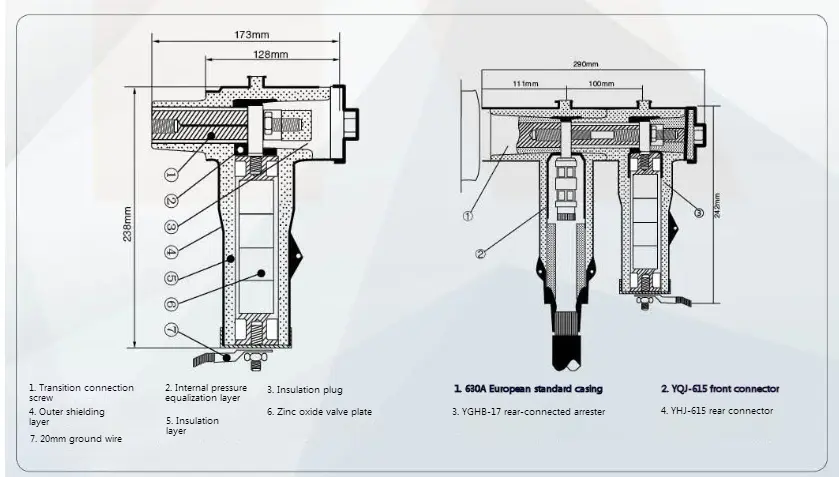

◆การวาดภาพร่างมิติ

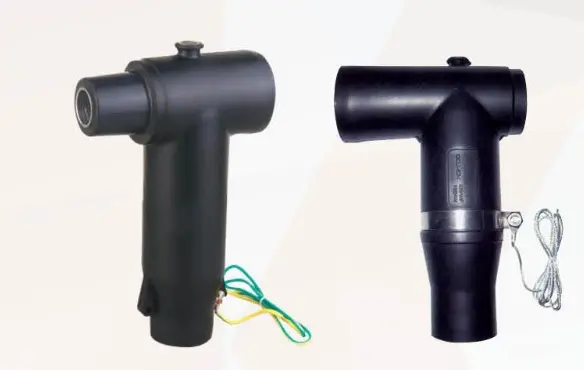

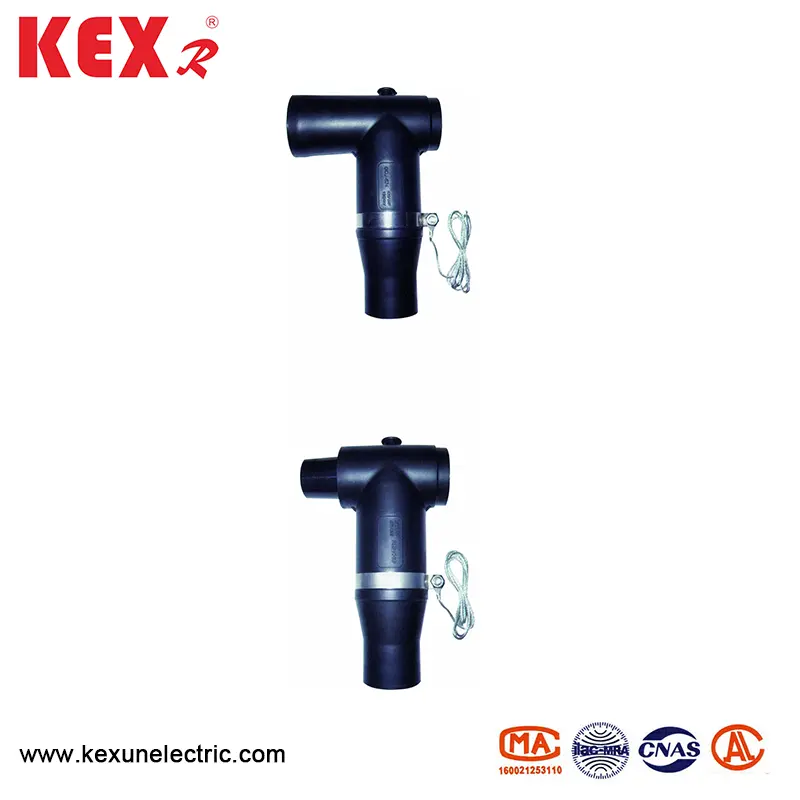

●รูปภาพผลิตภัณฑ์

◆ภาพรวมผลิตภัณฑ์

ตัวเชื่อมต่อสายเคเบิลที่สัมผัสได้ 15kV ได้รับการออกแบบตามมาตรฐานของ EN50181-1997 ที่มีลักษณะที่สวยงามและสามารถนำไปใช้กับตู้เครือข่ายแหวน 10kV, ระบบเครือข่ายหลักของกล่องเคเบิลกล่องหรือระบบเครือข่ายวงแหวนของกล่องหม้อแปลงเป็นสายเคเบิลขาเข้าและออก ด้วยการเชื่อมต่อตัวเชื่อมต่อด้านหลังที่สัมผัสได้ YHJ-615 หรือ Arrester BL-17 การขยายตัวหลายช่องทางหรือการป้องกันแรงดันไฟฟ้าเกินสามารถรับรู้ได้ กระแสไฟฟ้าที่ได้รับการจัดอันดับของตัวเชื่อมต่อสายเคเบิลที่สัมผัสได้ 15kV คือ 630A เหมาะสำหรับสายเคเบิลพลังงาน XLPE ที่มีส่วนตัดขวาง 35-400 มม. ²

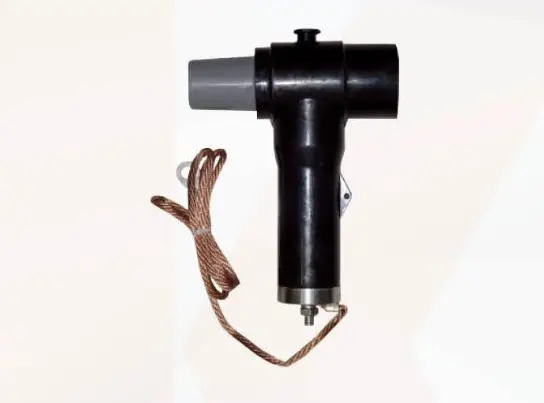

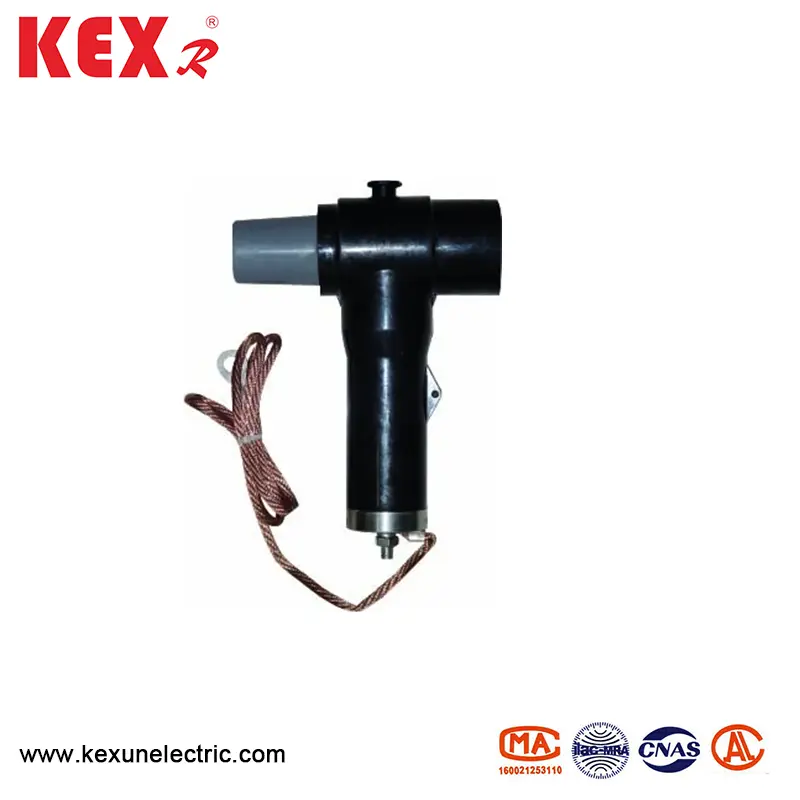

●รูปภาพผลิตภัณฑ์

◆ภาพรวมผลิตภัณฑ์

ตัวเชื่อมต่อสายเคเบิล 24kV แบบสัมผัสได้ถูกออกแบบตามมาตรฐานของ EN50181-1997 พร้อมรูปลักษณ์ที่สวยงามและสามารถนำไปใช้กับตู้เครือข่ายแหวน 24kV ซึ่งเป็นระบบเครือข่ายหลักของกล่องสายเคเบิลหรือระบบเครือข่ายวงแหวนของกล่องหม้อแปลงเพื่อเข้าถึง การเชื่อมต่อสายไฟและสายเคเบิล ด้วยการเชื่อมต่อตัวเชื่อมต่อด้านหลังที่สัมผัสได้ YHJ-625 หรือ Arrester BL-30 การขยายตัวหลายช่องทางหรือการป้องกันแรงดันไฟฟ้าเกินสามารถรับรู้ได้ กระแสไฟฟ้าที่ได้รับการจัดอันดับของตัวเชื่อมต่อที่สัมผัสได้คือ 630A ซึ่งเหมาะสำหรับสายไฟ XLPE ที่มีส่วนตัดขวาง 35 ~ 400mm²

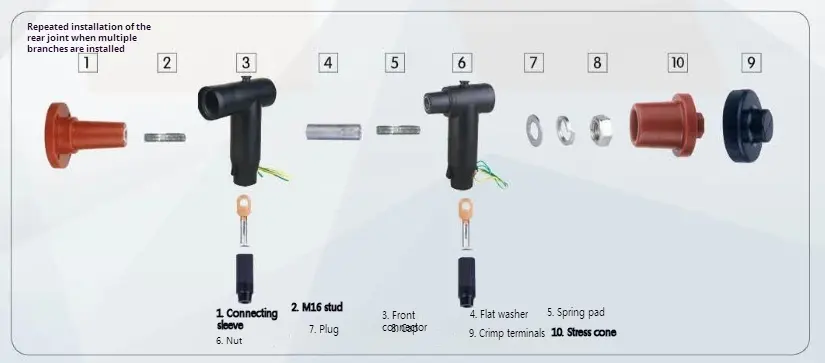

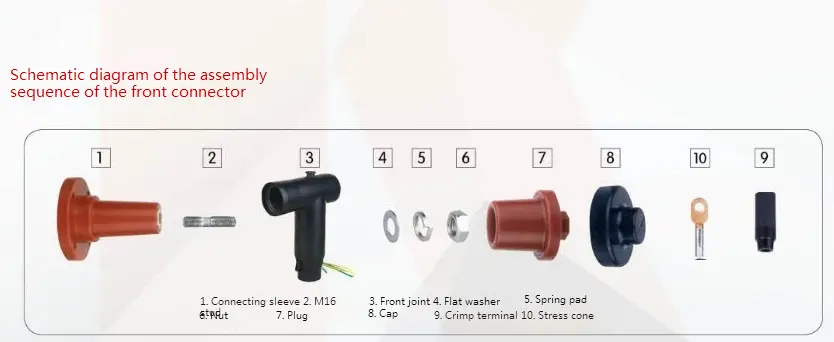

◆แผนผังไดอะแกรมของลำดับการประกอบข้อต่อด้านหน้า

◆แผนผังไดอะแกรมลำดับการประกอบของข้อต่อด้านหน้าและข้อต่อด้านหลัง
