กล่องสาขาสายเคเบิลอเมริกัน 15kV

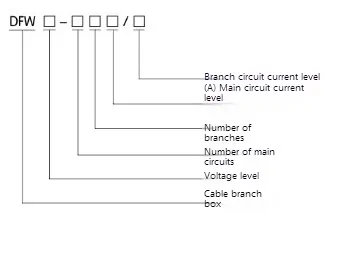

●คำอธิบายการกำหนดหมายเลข

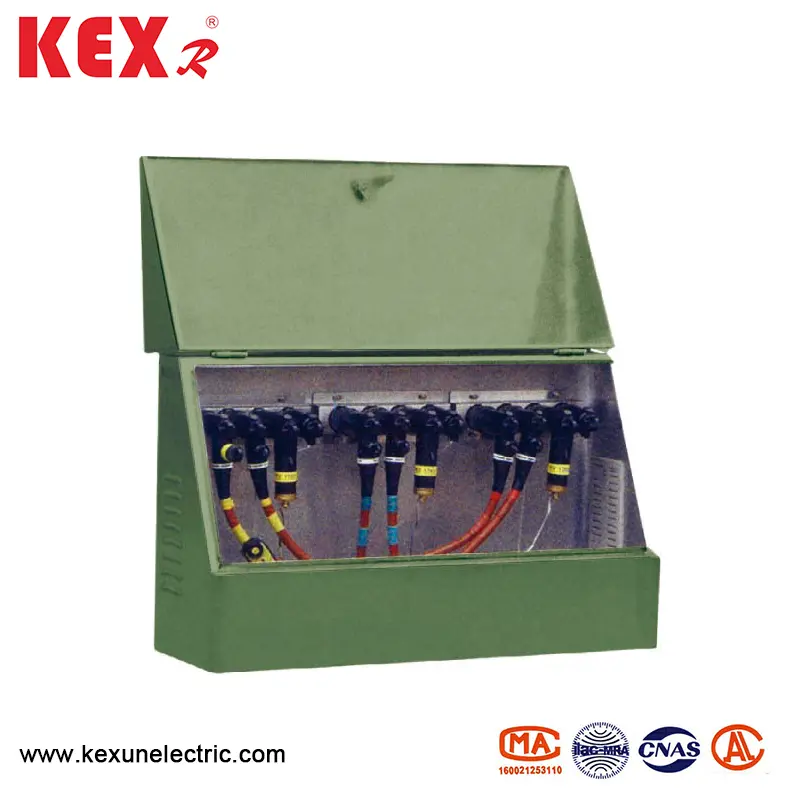

●ลักษณะของ DFW Type 15kV American Cable Branch Box

◆คุณสมบัติการออกแบบ

▶การออกแบบกล่องทั่วไป: ตัวเชื่อมต่อสายเคเบิลสวิตช์และส่วนประกอบอื่น ๆ ทั้งหมดจะรวมอยู่ในกล่องโลหะพร้อมโครงสร้างขนาดกะทัดรัดและอาชีพขนาดเล็ก

modularity ต่ำ: เมื่อเทียบกับกล่องสาขายุโรปกล่องสาขาอเมริกันมีความสามารถในการขยายตัวที่อ่อนแอและมักจะใช้จำนวนวงจรจำนวนคงที่ (เช่น 2 ~ 6 วงจร)

▶การป้องกันเปลือกโลหะ: กล่องส่วนใหญ่ทำจากสแตนเลสหรือเหล็กกล้าชุบสังกะสีและระดับการป้องกันโดยทั่วไปคือ IP54 (กันฝุ่นและกันน้ำ) และรุ่นไฮเอนด์บางรุ่นสามารถเข้าถึง IP65

◆โหมดการเชื่อมต่อสายเคเบิล

ใช้อุปกรณ์เสริมเคเบิลอเมริกัน

▶ 15kV กล่องสายเคเบิลอเมริกันใช้ขั้วต่อที่ถอดออกได้ (ขั้วต่อ Loadbreak) เช่นปลั๊กข้อศอก 200A หรือ 600A เพื่อรองรับปลั๊กสด (ต้องใช้แท่งปฏิบัติการพิเศษ)

▶ข้อต่อสายเคเบิลได้รับการหุ้มฉนวนอย่างเต็มที่หรือกึ่งฉนวนและบางส่วนที่มีชีวิตอาจถูกเปิดเผยดังนั้นจึงจำเป็นต้องร่วมมือกับหมวกป้องกัน

▶เหมาะสำหรับสายเคเบิลที่หลากหลาย: รองรับสายเคเบิลทองแดงหรือสายเคเบิลอลูมิเนียมและส่วนตัดขวางมักจะอยู่ในช่วงตั้งแต่ 50 มม. ถึง 500 มม.

◆ประสิทธิภาพด้านความปลอดภัยและการป้องกัน

▶ DFW Type 15kV กล่องสายเคเบิลอเมริกันมีโครงสร้างที่ปิดสนิท: ลดผลกระทบต่อสิ่งแวดล้อมภายนอกและลดความเสี่ยงของการช็อกไฟฟ้า

▶ Arrester ในตัว (ไม่บังคับ): ป้องกันแรงดันไฟฟ้าเกินและป้องกันสายเคเบิลและอุปกรณ์

▶ฟังก์ชั่นการบ่งชี้ข้อผิดพลาด (บางรุ่น): ติดตั้งตัวบ่งชี้ Flip-Flop หรือ LED Fault Fault ซึ่งสะดวกในการค้นหาจุดความผิดพลาดอย่างรวดเร็ว

◆การปรับตัวให้เข้ากับสิ่งแวดล้อม

▶ความต้านทานต่อสภาพอากาศที่แข็งแกร่ง: กล่องสาขาสายเคเบิลอเมริกัน 15kV เหมาะสำหรับสภาพแวดล้อมการทำงาน -30 ℃ ~+50 ℃และเหมาะสำหรับการทำงานกลางแจ้งระยะยาว

▶การรักษาด้วยการกัดกร่อน: พื้นผิวของกล่องกล่องถูกพ่นด้วยพลาสติกชุบสังกะสีและกระบวนการอื่น ๆ เพื่อต้านทานสเปรย์เกลือและการกัดกร่อน

◆การติดตั้งและการบำรุงรักษา

▶การติดตั้งที่สะดวก: โดยปกติแล้วการติดตั้งติดผนังหรือติดตั้งบนพื้นเหมาะสำหรับพื้นที่แคบ

▶การบำรุงรักษาอย่างง่าย: การออกแบบที่ปิดผนึกอย่างเต็มที่โดยทั่วไปจะต้องใช้การบำรุงรักษาเท่านั้นจำเป็นต้องตรวจสอบสถานะร่วมเป็นประจำ

▶การดำเนินการแบบไลฟ์ไลน์ (บางรุ่น): ใช้ก้านปฏิบัติการฉนวนพิเศษสำหรับการเสียบและถอดปลั๊กเพื่อลดเวลาไฟฟ้าดับ

◆ข้อ จำกัด

×ความสามารถในการปรับขนาดได้ไม่ดี: จำนวนลูปได้รับการแก้ไขและต้องเปลี่ยนอุปกรณ์เพื่อการขยายกำลังการผลิตในภายหลัง

×ระดับการป้องกันต่ำ: บางรุ่นไม่ได้ป้องกันฝุ่นและกันน้ำเหมือนกล่องสาขายุโรป

●พารามิเตอร์ทางเทคนิคของ DFW Type 15kV American Cable Branch Box

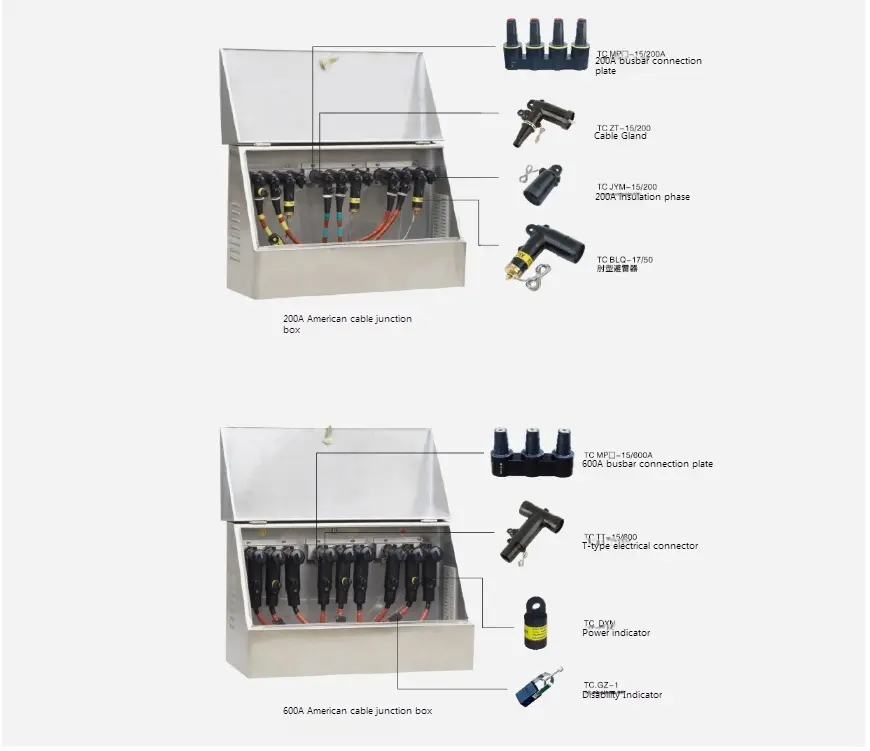

●ตัวอย่างไดอะแกรมของ DFW Type 15kV American Cable Branch Box โครงสร้าง

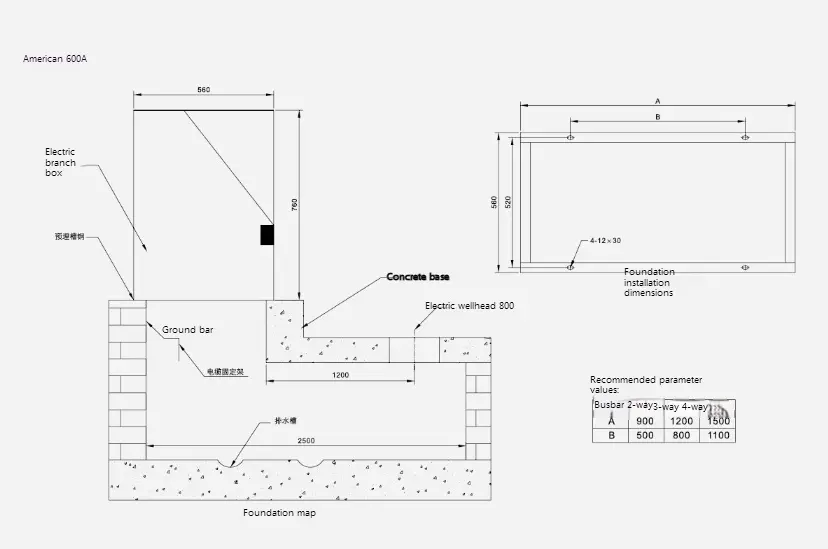

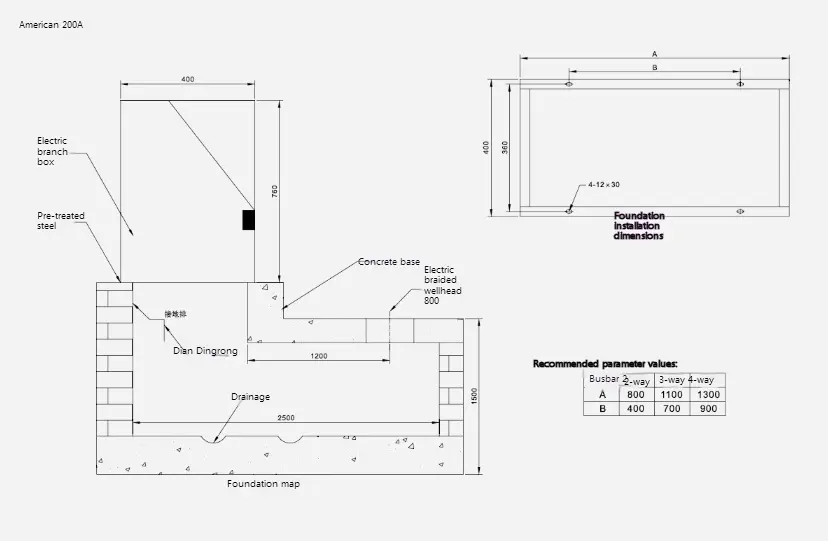

● DFW Type 15kV American Cable Branch Box โครงสร้างพื้นฐานโครงสร้าง
