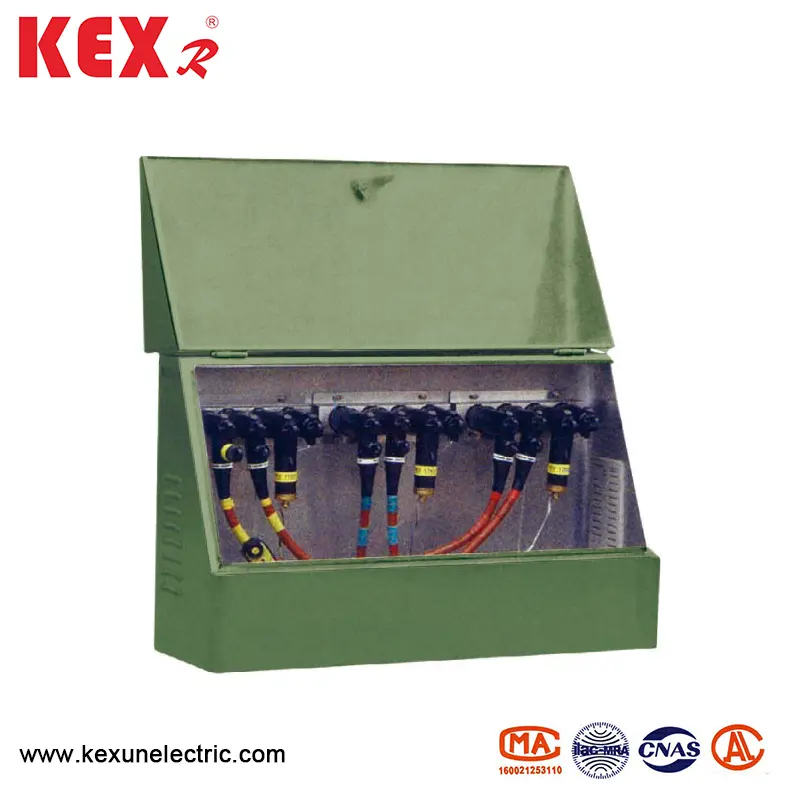

กล่องสาขาสายเคเบิลอเมริกัน 25kV

●เงื่อนไขการใช้งาน

กล่องสาขาสายเคเบิลอเมริกัน 25kV เหมาะสำหรับใช้ภายใต้เงื่อนไขดังต่อไปนี้

▶อุณหภูมิสภาพแวดล้อม: ระหว่าง -30 ถึง 40 ℃

▶ความเร็วลม: ต่ำกว่า 34m/s (น้อยกว่า 700pa)

▶ความชื้น: ความชื้นเฉลี่ยรายวันน้อยกว่า 95%; ความชื้นเฉลี่ยต่อเดือนน้อยกว่า 90%

▶ Shockproof: การเร่งความเร็วในแนวนอนไม่เกิน 0.4m/s และการเร่งความเร็วในแนวตั้งไม่เกิน 0.15m/s

▶ความชอบของไซต์ติดตั้ง: น้อยกว่า 3 °

▶สภาพแวดล้อมการติดตั้ง: อากาศโดยรอบของกล่องสายเคเบิลอเมริกันประเภท 25kV ประเภท DFW ไม่ควรปนเปื้อนอย่างเห็นได้ชัดโดยการกัดกร่อนก๊าซที่ติดไฟได้ไอน้ำ ฯลฯ และไม่มีการสั่นสะเทือนอย่างรุนแรงที่ไซต์การติดตั้ง

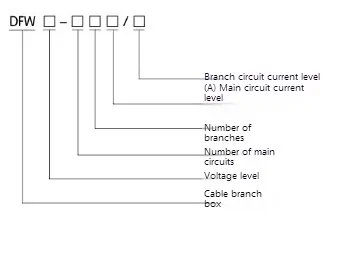

●ความหมายของแบบจำลอง

●พารามิเตอร์ทางเทคนิค

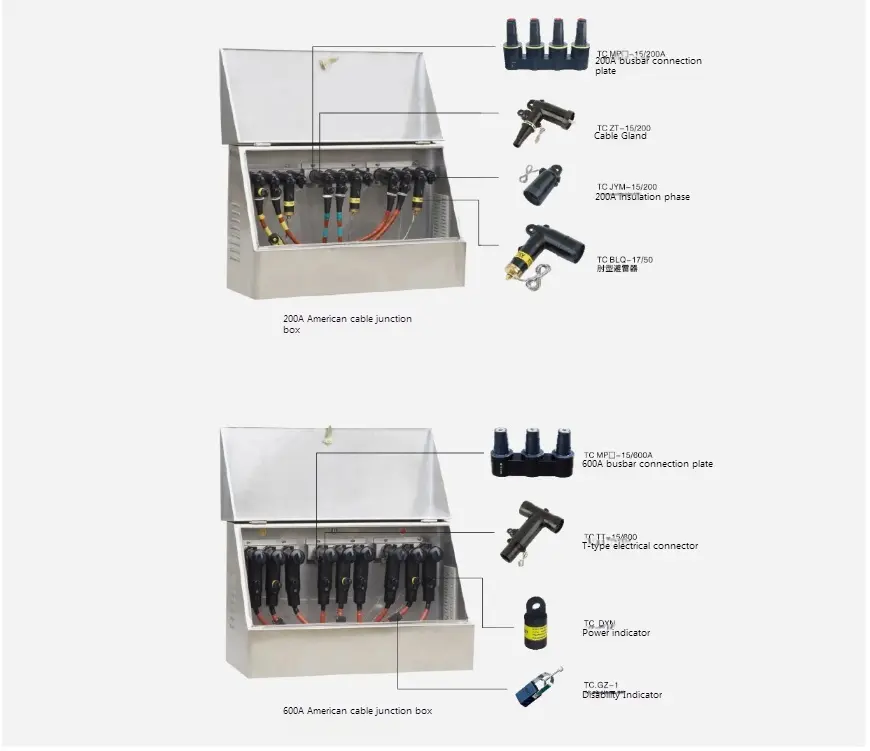

●ตัวอย่างไดอะแกรมของกล่องสาขาสายเคเบิลอเมริกัน 25kV

หากไม่สามารถวางกล่องสาขาสายเคเบิลอเมริกัน 25kV เนื่องจากข้อ จำกัด ของไซต์สามารถรวมกันได้โดยตรงกับข้อต่อสายเคเบิลเพื่อสร้างสาขาสายเคเบิลหลายแห่ง (ไม่จำเป็นต้องใช้แท่งบัสและวิธีการเชื่อมต่อจะแสดงในตัวอย่างต่อไปนี้) และวางไว้ในสายเคเบิลหรือสถานที่อื่น ๆ ตัวอย่างที่ 1 แต่ละกลุ่มของสี่สายขาเข้าและขาออก (2 × 600a+2 × 200a) ประกอบด้วยตัวเชื่อมต่อสายเคเบิล T-II สองตัวเชื่อมต่อข้อศอกสองตัวและขั้วต่อระดับกลาง ตัวเชื่อมต่อสายเคเบิล T-ⅱ 200A เชื่อมต่อกับขั้วต่อสายเคเบิลข้อศอก (อีกด้านหนึ่งเชื่อมต่อกับอาร์เรย์ออกไซด์ที่หุ้มฉนวนทั้งหมด)

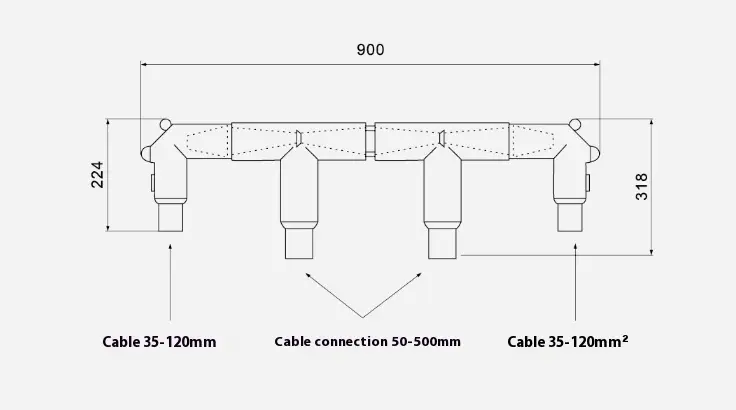

ดูรูปด้านล่างสำหรับตัวอย่างขนาด：

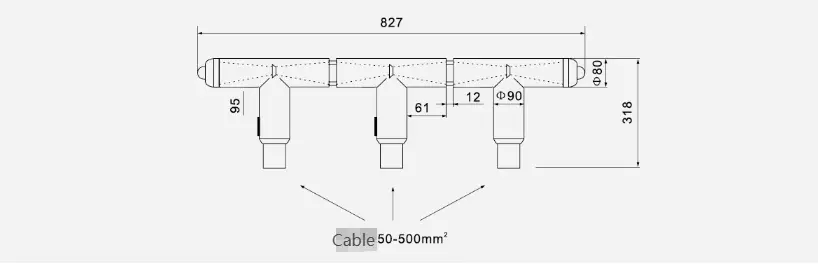

ตัวอย่างที่ 2 สายการเข้าถึงสามสาย (3x600a) แต่ละเฟสประกอบด้วยตัวเชื่อมต่อสายเคเบิลรูปตัว T สามตัวและตัวเชื่อมต่อการเชื่อมต่อระดับกลางสองตัว ดูรูปด้านล่างสำหรับขนาดและตัวอย่าง:

●ตัวอย่างไดอะแกรม
