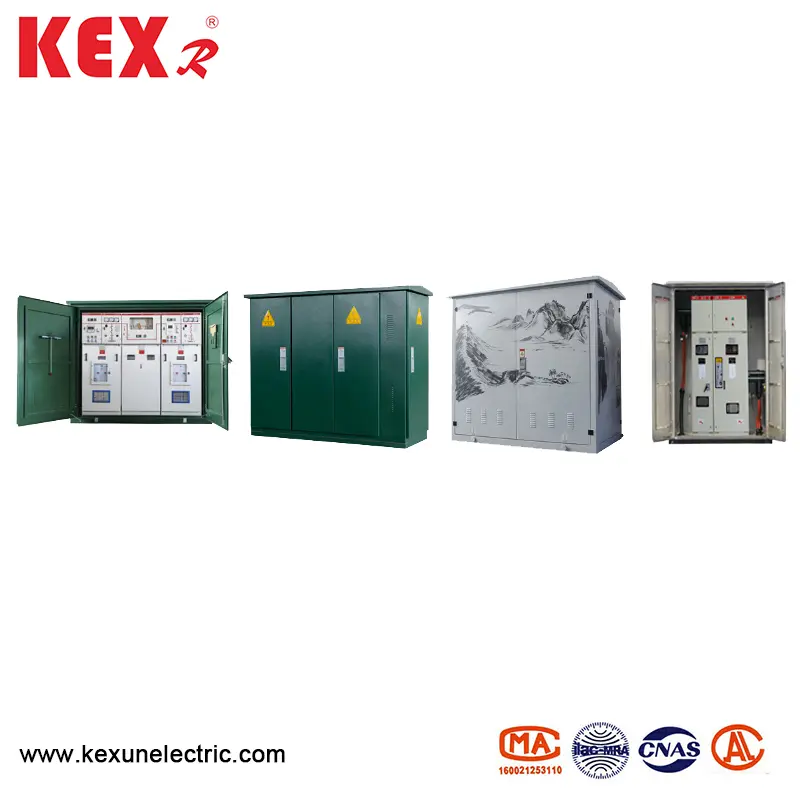

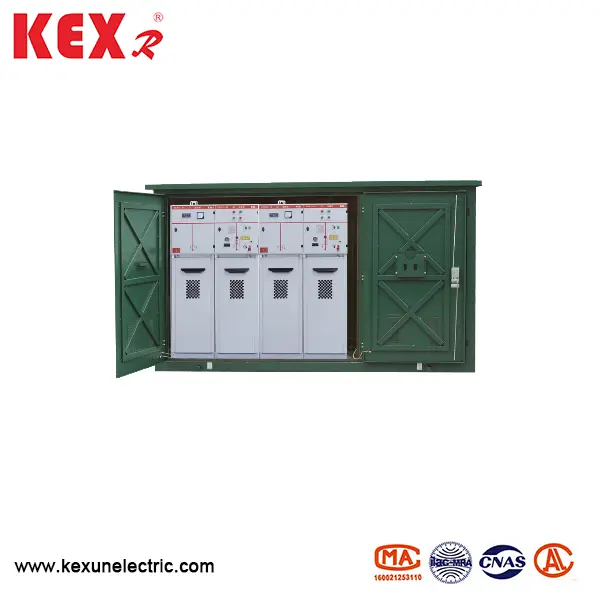

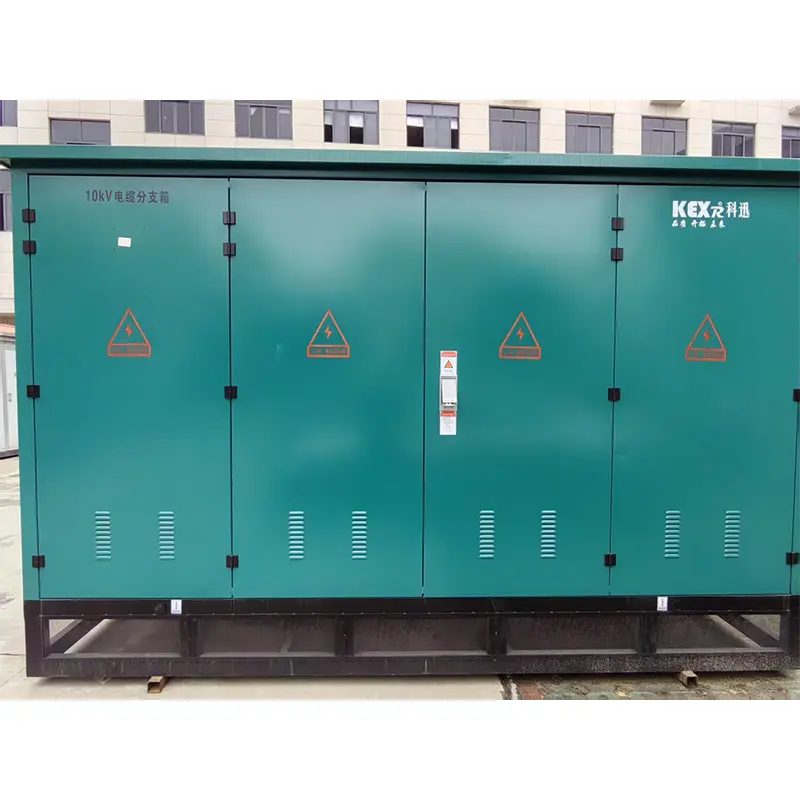

โหลดกล่องสายเคเบิลสวิตช์

●ภาพรวมผลิตภัณฑ์

กล่องสายเคเบิลสวิตช์โหลด DFW พร้อมกับสวิตช์โหลด SF6 สามสถานีพร้อมการแยกอย่างชาญฉลาดของสายขาเข้าด้านซ้ายและขวาและขาออกการออกแบบโครงสร้างน้อยที่สุดและฟังก์ชั่นการกำหนดค่าสายเคเบิลที่แข็งแกร่งที่สุดโดยมีเส้นขาเข้าและขาออกสูงสุด 8 เส้น กล่องสาขาไม่เพียง แต่ยังคงรักษาข้อดีของกล่องแตะแบบดั้งเดิม แต่ยังมีข้อได้เปรียบบางประการของตู้เครือข่ายแหวนดังนั้นจึงเป็นอุปกรณ์ที่เหมาะสำหรับการสร้างเครือข่ายในเมือง ขนาดเล็ก, ไม่ต้องบำรุงรักษา, เศรษฐกิจที่ดี, ความน่าเชื่อถือสูง, การติดตั้งง่าย ๆ และการใช้งานที่สะดวก กล่องสาขาสายเคเบิลพร้อมสวิตช์โหลด SF6 มีลักษณะว่ามีสามช่องในกล่องซึ่งหนึ่งในนั้นถูกปิดผนึกและช่องที่ปิดผนึกเต็มไปด้วยก๊าซซัลเฟอร์เฮกซัฟลูออไรด์ขนาดเล็ก กลไกการทำงานของสวิตช์โหลดอยู่ในช่องทำงานของไดรฟ์และมีเสาสายเคเบิลและขั้วสายเคเบิลในช่องสายเคเบิลและเทอร์มินัลสายเคเบิลเชื่อมต่อกับสวิตช์โหลด สวิตช์โหลดในช่องที่ปิดล้อมของสวิตช์โหลดคือตารางแบบหมุนแบบไดนามิกและสวิตช์ประเภทการสัมผัสแบบคงที่และเพลาหมุนของสวิตช์โหลดแต่ละตัวได้รับการแก้ไขในเซกเตอร์สมมาตรรอบเพลาด้วยสามชั้น สายเคเบิลในช่องเคเบิลจะถูกจัดกลุ่มเป็นสามเฟสและขั้วสายเคเบิลทั้งสามในแต่ละกลุ่มจะกระจายไปตามขนานและลดลงอย่างมาก เทอร์มินัลสายเคเบิลแต่ละตัวเชื่อมต่อกับเส้นสายเคเบิลในแนวตั้งและเส้นสายเคเบิลทั้งสามนั้นขนานกัน ช่องปิดมีท่อระบายความดัน

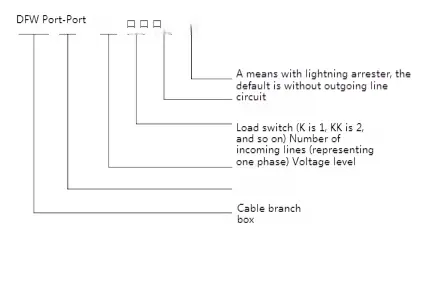

●ความหมายของแบบจำลอง

●พารามิเตอร์ทางเทคนิค

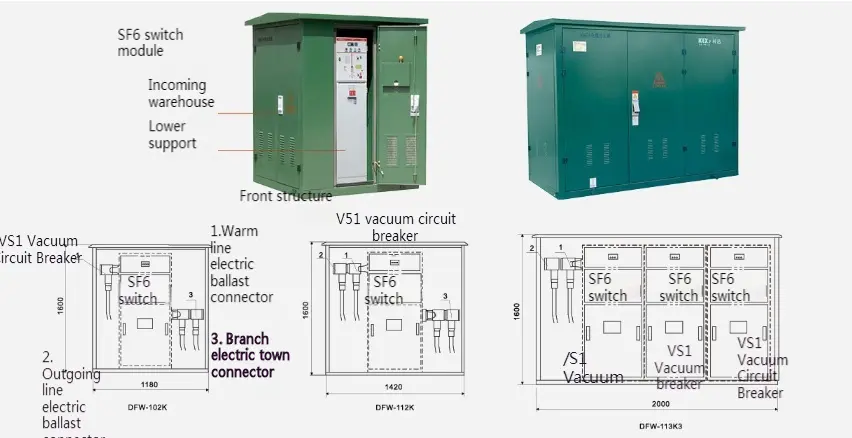

●โครงร่างแผนภาพ

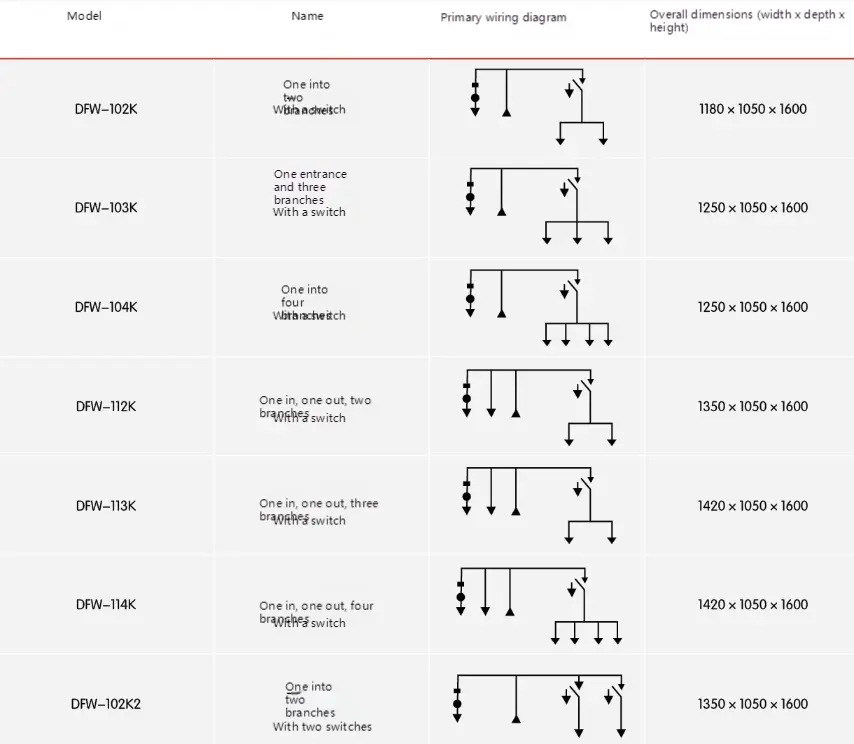

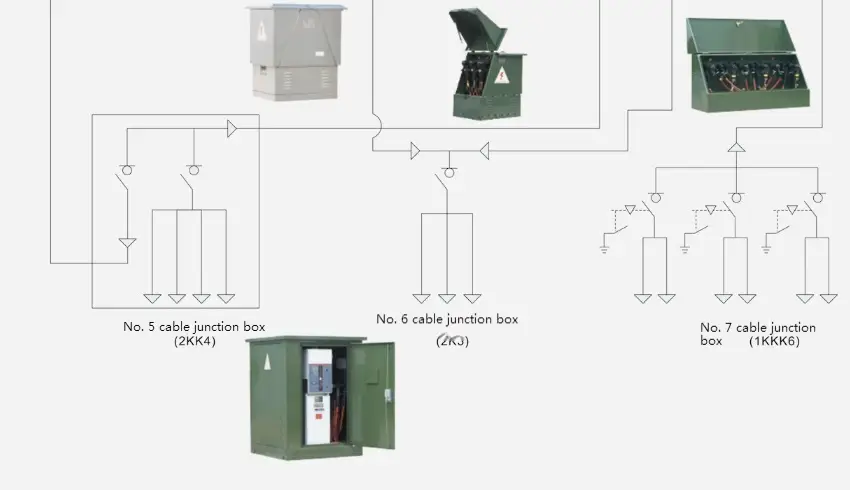

●แผนภาพแผนการเดินสายทั่วไป

●แผนผังไดอะแกรมของกล่องสาขาสายเคเบิลพร้อมสวิตช์โหลด SF6

●โหลดกล่องสายเคเบิลสวิตช์พร้อมสวิตช์โหลดสูญญากาศ (เบรกเกอร์สูญญากาศ)

นำชุดสวิตช์โหลดสูญญากาศคุณภาพสูงในประเทศแยกสายไฟขาเข้าด้านซ้ายและขวาอย่างชาญฉลาดการออกแบบโครงสร้างที่เล็กที่สุดฟังก์ชั่นการกำหนดค่าสายเคเบิลที่แข็งแกร่งที่สุดและสายที่เข้ามาและขาออกสามารถไปถึง 8 ช่อง กล่องสาขาไม่เพียง แต่ยังคงรักษาข้อดีของกล่องแตะแบบดั้งเดิม แต่ยังมีข้อได้เปรียบบางประการของตู้เครือข่ายแหวนดังนั้นจึงเป็นอุปกรณ์ที่เหมาะสำหรับการสร้างเครือข่ายในเมือง ขนาดเล็ก, ไม่ต้องบำรุงรักษา, เศรษฐกิจที่ดี, ความน่าเชื่อถือสูง, การติดตั้งง่าย ๆ และการใช้งานที่สะดวก กล่องสาขาสายเคเบิลพร้อมสวิตช์โหลดสูญญากาศ (เบรกเกอร์สูญญากาศ) มีลักษณะว่ามีสามช่องในกล่องซึ่งหนึ่งในนั้นถูกปิดผนึกและกลไกการทำงานของสวิตช์โหลดอยู่ด้านหน้าของกล่องสาขาซึ่งสามารถตระหนักถึงการทำงานด้วยตนเองหรือไฟฟ้า มีเดิมพันสายเคเบิลและขั้วสายเคเบิลในช่องสายเคเบิลและขั้วสายเคเบิลเชื่อมต่อกับสวิตช์โหลด ช่องเคเบิลสามารถป้องกันได้ด้วยฟิวส์หากต้องการโดยโครงการออกแบบและรูปแบบการออกแบบมีความหลากหลายซึ่งสามารถตระหนักถึงฟังก์ชั่นของ telemetry, การควบคุมระยะไกลและการสื่อสารระยะไกล

◆พารามิเตอร์ทางเทคนิค

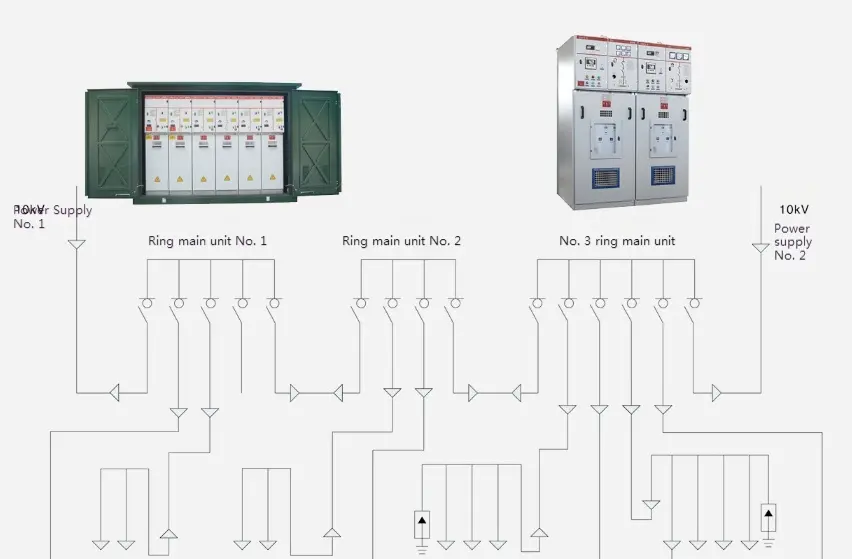

●แผนภาพระบบหลักทั่วไป
