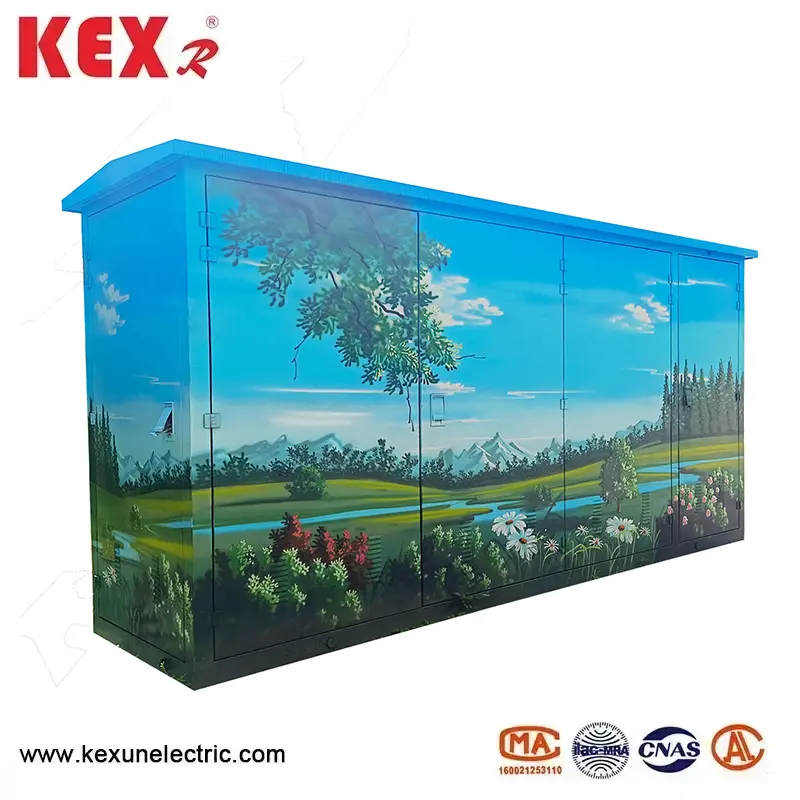

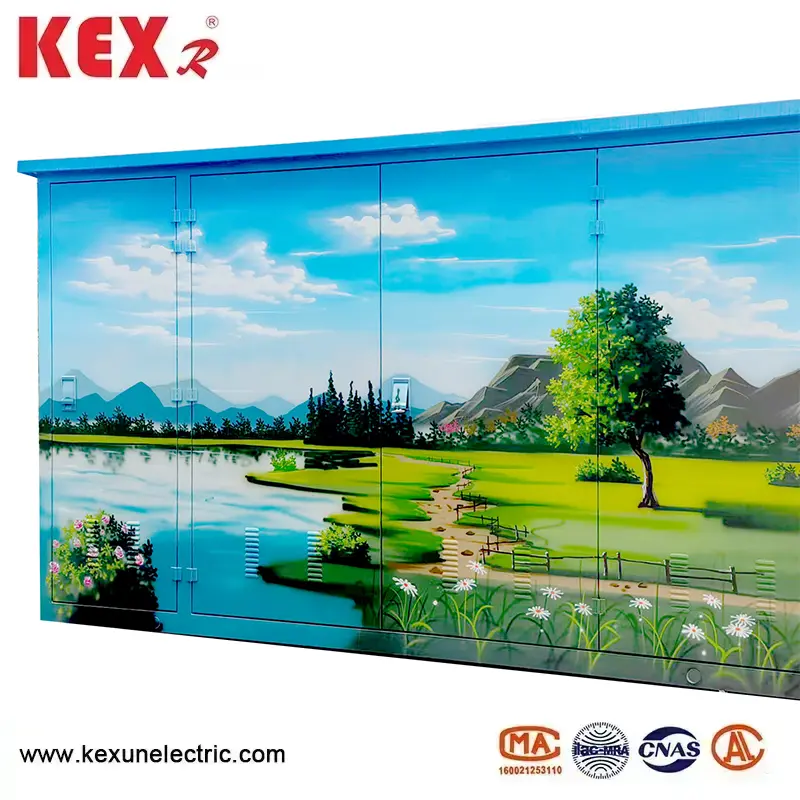

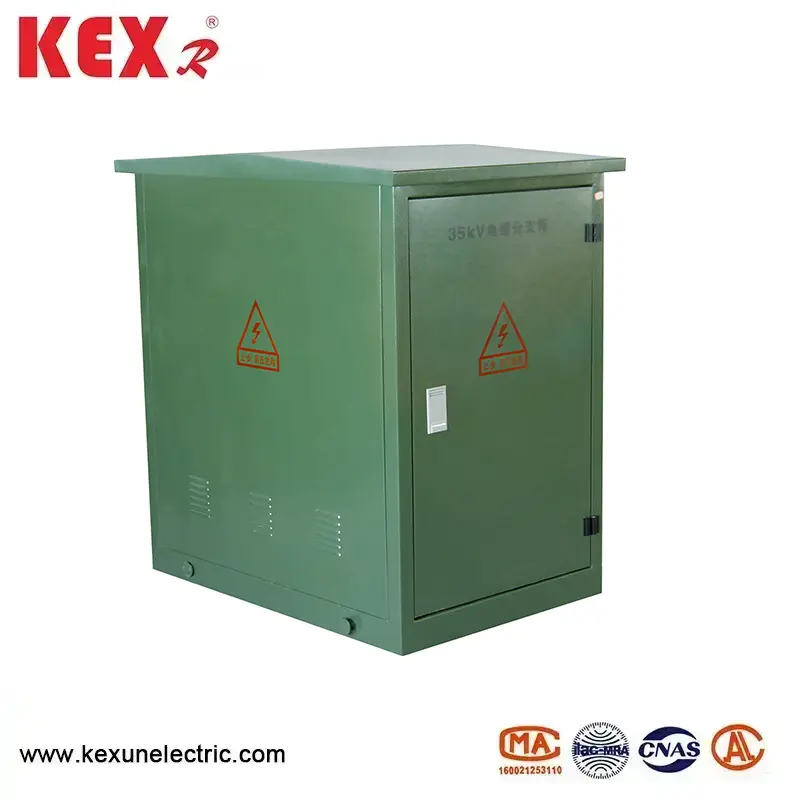

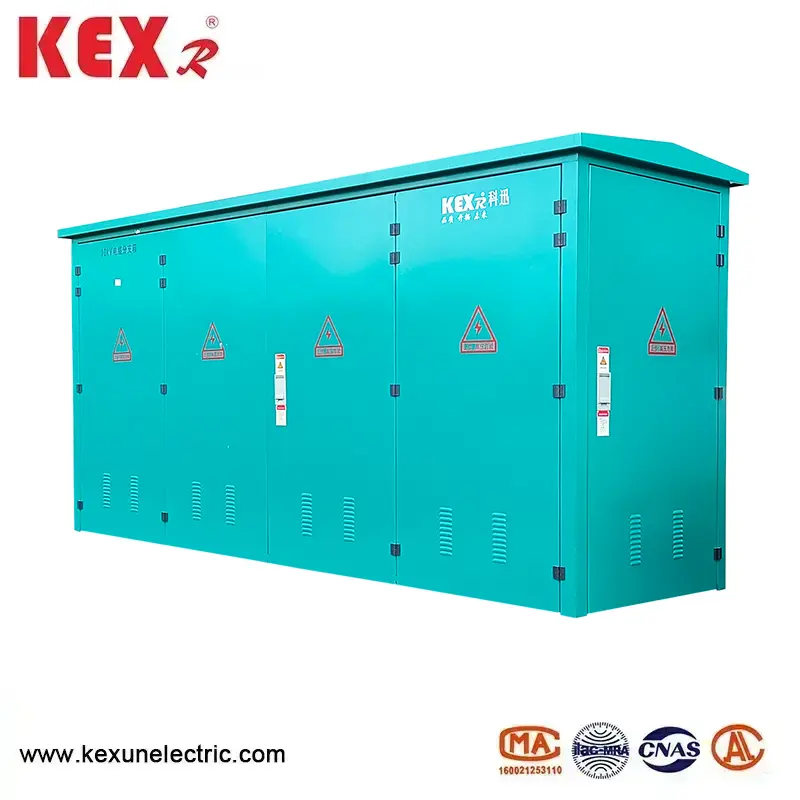

กล่องเชื่อมต่อสายเคเบิล 35kV

คุณสมบัติหลักของกล่องแยกสายเคเบิล 35kV

▶แรงดันไฟฟ้าที่ได้รับการจัดอันดับ: 35kV (สอดคล้องกับมาตรฐาน IEC 62271-200 และ GB/T 11022)

▶ฉนวนกันความร้อนเต็มรูปแบบและการปิดผนึกเต็มรูปแบบ: ฉนวนที่เป็นของแข็ง (เช่นอีพ็อกซี่เรซินและยางซิลิโคน) หรือฉนวนแก๊ส SF6 ถูกนำมาใช้และไม่มีตัวนำเปลือยที่มีเกรดป้องกันของ IP65/IP67

▶เทคโนโลยีปลั๊กอินยุโรป: ขั้วต่อสายเคเบิลปลั๊กอินแบบป้องกันมาตรฐาน (รองรับการใช้งานสด (จำเป็นต้องใช้เครื่องมือพิเศษ)

▶การออกแบบแบบแยกส่วน: เส้นขาเข้าและขาออกสามารถขยายได้อย่างยืดหยุ่น (เช่น 1 in, 3 ออก, 2 ในและ 4 ออก)

▶การเลือกอัจฉริยะ: ตัวบ่งชี้ความผิด, เซ็นเซอร์อุณหภูมิ, DTU (เทอร์มินัลการกระจาย) สามารถรวมเข้าด้วยกัน

○องค์ประกอบโครงสร้างทั่วไปของกล่องแยกสายเคเบิล 35kV

▶กล่อง

วัสดุคอมโพสิตสแตนเลส /SMC นั้นทนต่อการกัดกร่อนและเหมาะสำหรับการใช้งานกลางแจ้ง (-40 ℃ ~+70 ℃)

▶รถบัสหุ้มฉนวน

ตัวนำทองแดงหรืออลูมิเนียม, ฉนวนกันความร้อนยางซิลิโคน /EPDM, ความถี่พลังงานทนต่อแรงดันไฟฟ้า≥70kV, สายฟ้าแรงกระตุ้น 170kV

▶ขั้วต่อสายเคเบิล

ตัวเชื่อมต่อปลั๊กอินแบบโล่ 35kV (เช่น T-type และ Elbow-type) พร้อมจุดทดสอบ (ไม่บังคับ)

▶อุปกรณ์ป้องกัน

Lightning Arrester ตัวบ่งชี้ความผิดพลาดลัดวงจรและการแสดงผลสดสามารถเลือกได้

▶ระบบสายดิน

ชั้นกล่องและสายเคเบิลป้องกันมีสายดินอย่างน่าเชื่อถือ (ความต้านทานต่อสายดิน≤4Ω)

○ 35kV สายเคเบิลเชื่อมต่อการติดตั้งและการใช้งานและการบำรุงรักษา

 ◆ข้อกำหนดการติดตั้ง

การลอกสายเคเบิลและการตัด: ตรงกับข้อกำหนดข้อต่อ (ข้อผิดพลาด 1 มม.) อย่างแม่นยำเพื่อหลีกเลี่ยงการทำลายชั้นฉนวน

▶การติดตั้งตัวเชื่อมต่อ: ทำความสะอาดพื้นผิวสัมผัสและใช้จาระบีซิลิโคนเพื่อป้องกันการเกิดออกซิเดชัน กระชับด้วยประแจแรงบิด (ตัวอย่างเช่น T-Joint ต้องการ 35 ~ 40n m)

▶การต่อสายดิน: กล่องและตัวป้องกันสายเคเบิลจะต้องมีสายดินอย่างน่าเชื่อถือ (ความต้านทานต่อสายดิน≤4Ω)

◆การทำงานที่ปลอดภัย

▶ตรวจสอบกระแสไฟฟ้าหลังจากไฟฟ้าล้มเหลวและสวมถุงมือฉนวนและแว่นตาเมื่อใช้งาน

▶ตรวจสอบให้แน่ใจว่าสวิตช์กราวด์ปิด (ถ้ามี) ก่อนที่จะเสียบและถอดปลั๊กขั้วต่อ

◆คำแนะนำการบำรุงรักษา

▶การตรวจสอบประจำปี: การวัดอุณหภูมิอินฟราเรด (มุ่งเน้นไปที่การตรวจสอบการเพิ่มขึ้นของอุณหภูมิของข้อต่อ)

▶การตรวจสอบตราประทับ: เปลี่ยนแหวนปิดผนึกทุก ๆ ห้าปี (เครื่องป้องกันความชื้นและฝุ่น)

▶การทดสอบฉนวน: ดำเนินการทดสอบแรงดันไฟฟ้าที่ทนได้ทุก 3 ปี

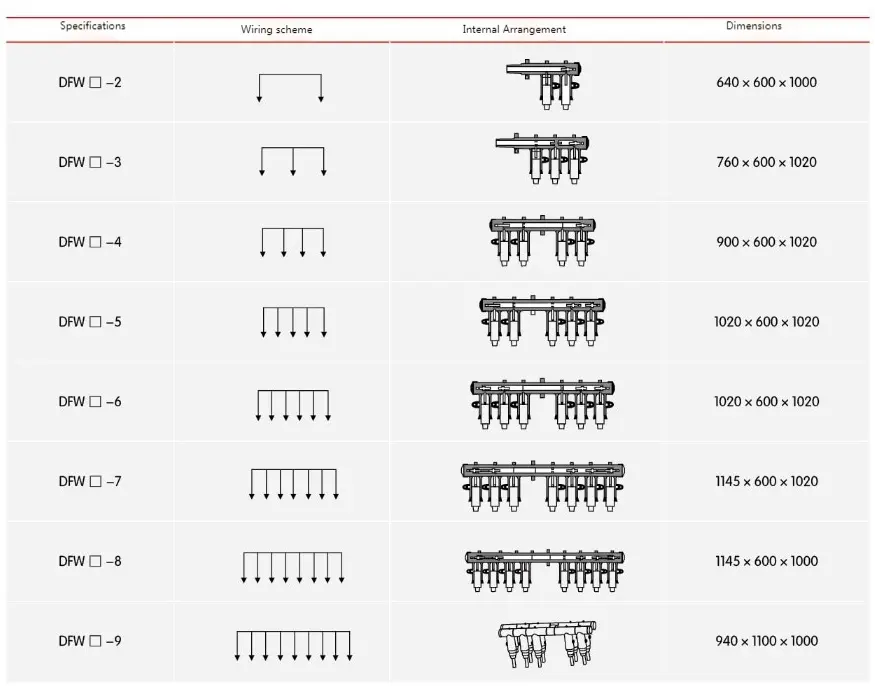

●พารามิเตอร์ทางเทคนิคของกล่องแยกสายเคเบิลแบบยุโรป 35kV

● 35kV สายเคเบิลสายเคเบิลแบบยุโรป
