สถานีขนส่งในเมือง

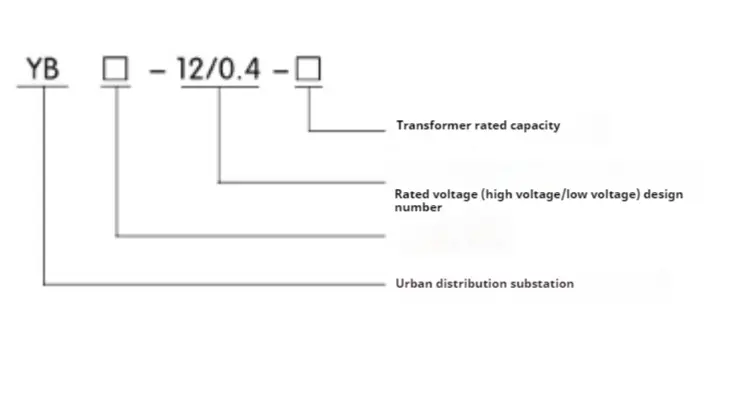

●ความหมายของแบบจำลอง

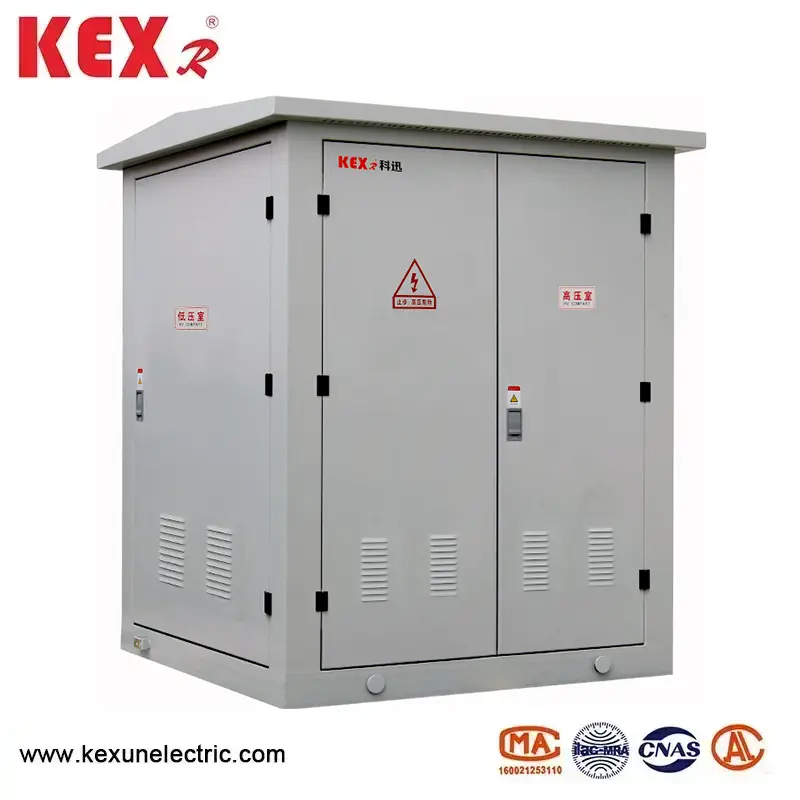

●การแนะนำผลิตภัณฑ์ของแหล่งกำเนิดการกระจายเมือง YB-12 ประเภท

◆โครงสร้างอินทิกรัล

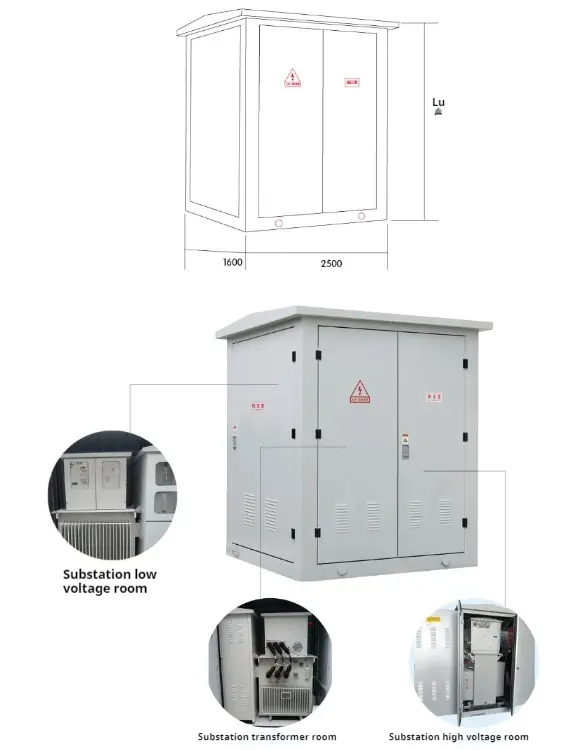

สถานีย่อยกระจายเมืองส่วนใหญ่แบ่งออกเป็นสามส่วน: ห้องสวิตช์แรงดันสูง, ห้องหม้อแปลงและห้องสวิตช์แรงดันต่ำซึ่งสามารถขนส่งแยกต่างหาก

สถานีย่อยใช้การออกแบบการกระจายความร้อนขนาดใหญ่ที่ไม่เหมือนใครเพื่อให้แน่ใจว่าระดับอุณหภูมิที่เพิ่มขึ้นของผลิตภัณฑ์และการปิดผนึกแยกระหว่างห้องจะไม่เกิดการแลกเปลี่ยนความร้อนระหว่างห้อง

เชลล์ของสถานีย่อยกระจายเมืองทำจากแผ่นสแตนเลสคุณภาพสูง

ทุกส่วนของโครงสร้างแผ่นเหล็กได้รับการรักษาด้วยการกัดกร่อนพิเศษและโครงสร้างแผ่นสแตนเลสมีความต้านทานการกัดกร่อนที่แข็งแกร่งและความแข็งแรงเชิงกลที่ดี

สถานีย่อย THS สามารถติดตั้งในบ้านได้โดยตรงโดยไม่ต้องมีรากฐานอาคารเพิ่มเติมซึ่งช่วยประหยัดค่าใช้จ่ายและพื้นที่และสะดวกในการติดตั้ง

◆สวิตช์ที่เต็มไปด้วยก๊าซแรงดันสูงที่ได้รับการพัฒนาอย่างอิสระโดย บริษัท ของเราได้รับการยอมรับสำหรับแรงดันไฟฟ้าสูงและสวิตช์เกียร์และบัสบาร์ทั้งหมดจะถูกปิดผนึกในกล่องสแตนเลสปิดโดยไม่มีลำตัวที่ชาร์จอยู่ด้านนอก การดำเนินงานที่ปลอดภัยและความน่าเชื่อถือสูง การออกแบบแบบแยกส่วนโมดูลทั้งหมดสามารถตระหนักถึงโหมดการเชื่อมต่อของเต้าเสียบด้านข้างและการขยายตัวสูงสุดตามข้อกำหนดการใช้พลังงานและตอบสนองความต้องการของโครงการแหล่งจ่ายไฟในระดับสูงสุด

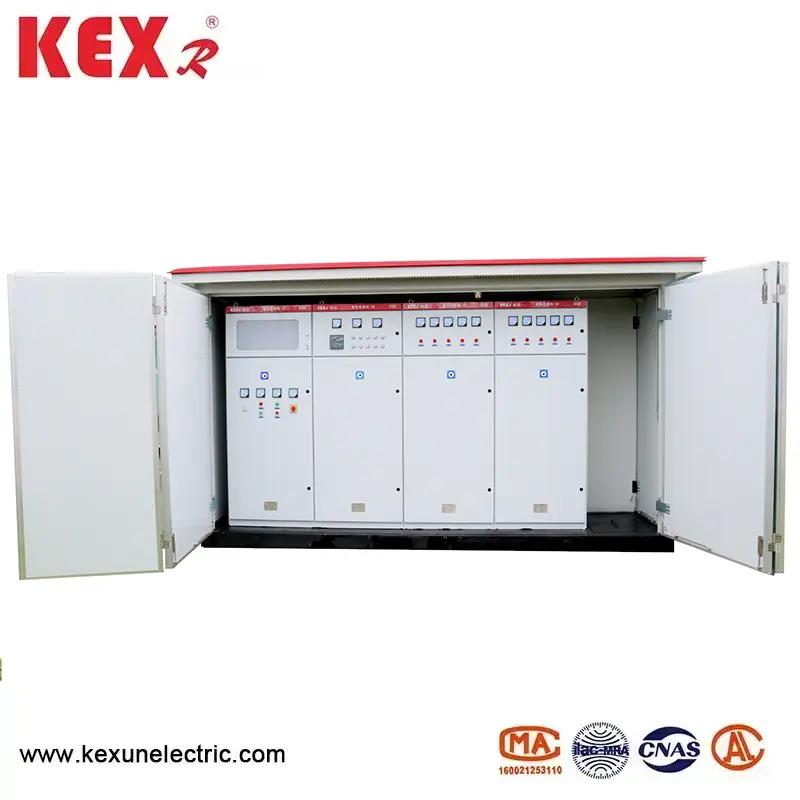

◆ห้องแรงดันต่ำทางเข้าด้านแรงดันไฟฟ้าต่ำและทางออกล้วนทำจากเบรกเกอร์วงจรขึ้นรูปแบบใหม่ซึ่งมีขนาดเล็กฟรีจากการ arcing และง่ายต่อการเปลี่ยน คอนโทรลเลอร์การป้องกันที่ครอบคลุมอัจฉริยะมัลติฟังก์ชั่นและอุปกรณ์ชดเชยพลังงานปฏิกิริยาแบบรวมแบบใหม่

◆ Room Transformer Transformer ได้รับการหุ้มด้วยอีพอกซีเรซินและระดับฉนวนและระดับความต้านทานความร้อนคือ F และหม้อแปลงไม่มีวัสดุที่รองรับการเผาไหม้ใด ๆ และไม่ได้ผลิตก๊าซหรือผลิตภัณฑ์ระดับกลางอื่น ๆ ที่ไม่เอื้ออำนวยต่อสิ่งแวดล้อมในระหว่างการดำเนินการ

◆การเชื่อมต่อภายในหม้อแปลงแรงดันไฟฟ้าและสวิตช์ทึบจีนเชื่อมต่อกันด้วยอุปกรณ์สายเคเบิลหุ้มฉนวนที่เป็นของแข็งของ บริษัท ซึ่งปลอดภัยเชื่อถือได้และมีฉนวนอย่างเต็มที่

●ด้านแรงดันสูง

แรงดันไฟฟ้าสูงของสถานีย่อยแบบบูรณาการอัจฉริยะโดยทั่วไปจะได้รับการปกป้องโดยเครื่องใช้ไฟฟ้าแบบสวิทช์สวิทช์รวมกัน หลังจากฟิวส์ถูกเป่าในเฟสเดียวทริปเชื่อมโยงสามเฟส สวิตช์โหลดสามารถเลือกได้จากอากาศอัด, สูญญากาศ, ซัลเฟอร์เฮกซาฟลูออไรด์ ฯลฯ และกลไกการทำงานสามารถแจกจ่ายเพื่อรับรู้การอัพเกรดอัตโนมัติ ฟิวส์เป็นฟิวส์ จำกัด กระแสไฟฟ้าแรงสูงที่มีกองหน้าซึ่งมีการกระทำที่เชื่อถือได้และความสามารถในการทำลายขนาดใหญ่ ดูตารางด้านล่างสำหรับพารามิเตอร์ทางเทคนิคหลัก สำหรับหม้อแปลงที่สูงกว่า 800KVA เบรกเกอร์สูญญากาศเช่น ZN12, ZN28 และ VS1 สามารถเลือกได้สำหรับการป้องกัน

●ด้านแรงดันต่ำ

สวิตช์หลักในด้านแรงดันไฟฟ้าต่ำใช้เบรกเกอร์วงจรสากลหรืออัจฉริยะเพื่อการป้องกันแบบเลือก สวิตช์เต้าเสียบใช้สวิตช์พลาสติกชนิดใหม่ที่มีปริมาตรเล็ก ๆ และ arcing สั้นมากถึง 30 วงจร; อุปกรณ์การชดเชยพลังงานปฏิกิริยาแบบอัจฉริยะอัตโนมัติมีคอนแทคและโหมดการสลับแบบไม่สัมผัสเพื่อให้ผู้ใช้เลือก

●หม้อแปลงของสถานีย่อยกระจายเมือง

สถานีย่อยแบบบูรณาการอัจฉริยะใช้หม้อแปลงซีรีย์ S1, S1, S9, S10 และ S11 ที่มีการสูญเสียต่ำ ด้านล่างมีรถเข็นและหม้อแปลงสามารถเข้าและออกได้อย่างง่ายดาย

◆พารามิเตอร์ทางเทคนิคของสวิตช์โหลด

◆พารามิเตอร์ทางเทคนิคของฟิวส์แรงดันสูง

◆พารามิเตอร์ทางเทคนิคของเบรกเกอร์วงจรแรงดันต่ำ

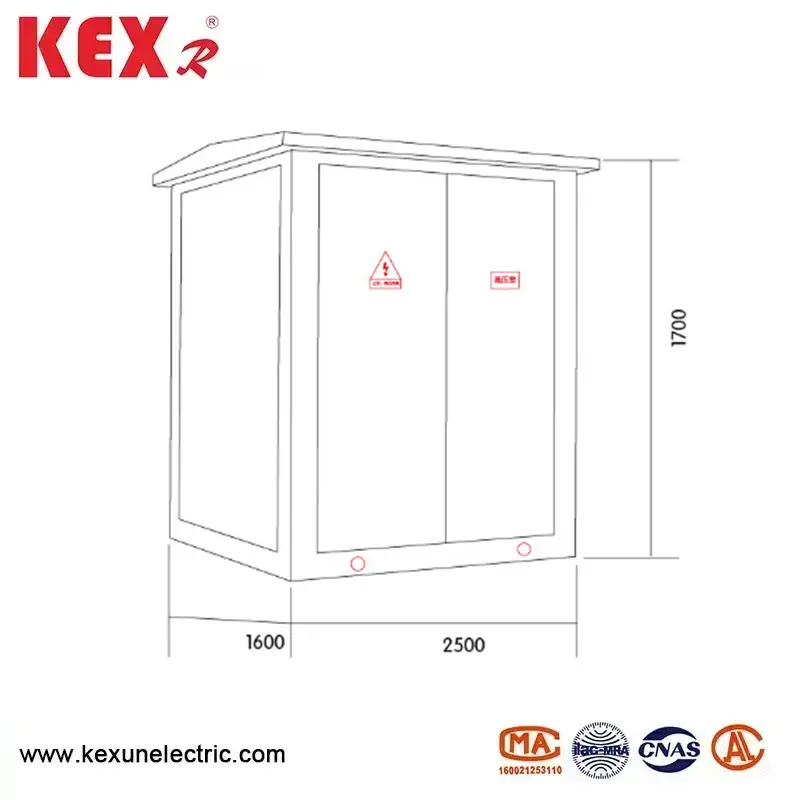

●ไดอะแกรมมิติเค้าโครง
