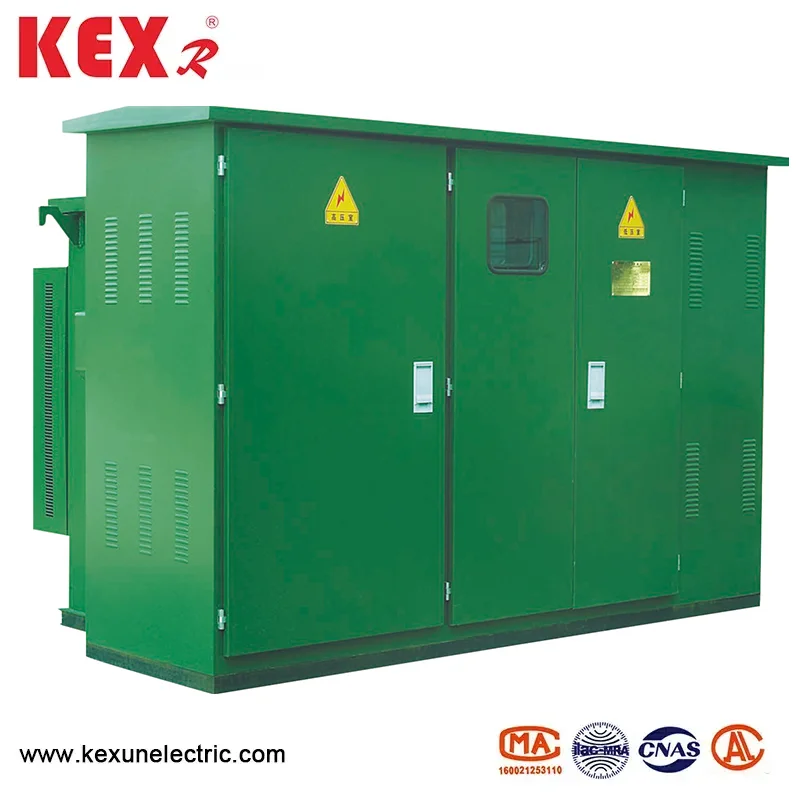

หม้อแปลงแบบติดตั้งแบบอเมริกันประเภท American

หม้อแปลงประเภท American Pad-mounted ที่ผลิตโดย China Manufacture Kexun เป็นหม้อแปลงขนาดเล็กแบบบูรณาการและแบบแยกส่วนซึ่งมีลักษณะของโครงสร้างขนาดกะทัดรัดการติดตั้งที่สะดวกและการป้องกันที่ดีและมีการใช้กันอย่างแพร่หลายในเครือข่ายการกระจายเมืองพื้นที่ที่อยู่อาศัยพื้นที่เชิงพาณิชย์และการใช้พลังงานอุตสาหกรรม
รุ่น: ZBW-12
แบรนด์： kexr

ส่งคำถาม

รายละเอียดสินค้า

Transformer ที่ติดตั้ง Typepad American มีคุณสมบัติหลักต่อไปนี้

◆การออกแบบขนาดกะทัดรัด

ขนาดเล็กพื้นที่น้อยกว่าเหมาะสำหรับสถานที่ที่มีพื้นที่ จำกัด

โครงสร้างหม้อแปลงประเภทกล่องอเมริกันถูกนำมาใช้ซึ่งมักจะติดตั้งบนแผ่นคอนกรีตที่ติดตั้ง

◆โครงสร้างที่ประกอบไว้ล่วงหน้า

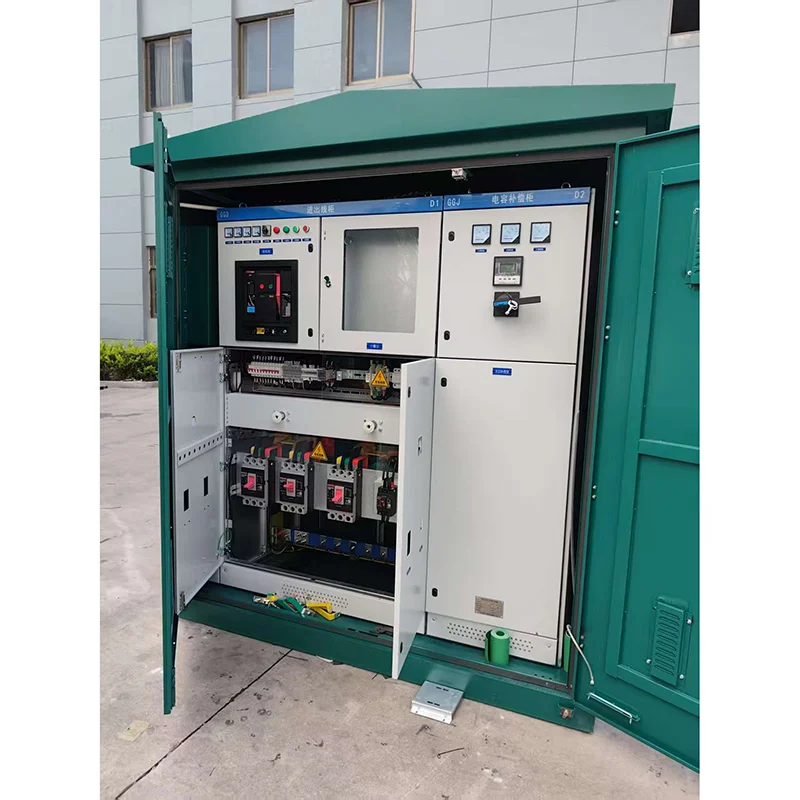

ดำเนินการรวมของสวิตช์แรงดันไฟฟ้าสูงและต่ำหม้อแปลงและอุปกรณ์ป้องกันก่อนออกจากโรงงานเพื่อลดภาระงานของการติดตั้งในสถานที่

นำโครงสร้างที่ปิดสนิทมาใช้กันอย่างเต็มที่กันความชื้นกันฝุ่นและป้องกันการกัดกร่อน

◆ปลอดภัยและเชื่อถือได้

ใช้การออกแบบฉนวนอย่างเต็มรูปแบบเพื่อลดความเสี่ยงของการช็อกไฟฟ้า

มันมีฟังก์ชั่นของโอเวอร์โหลดวงจรลัดวงจรและการป้องกันอุณหภูมิและทำงานได้อย่างเสถียร

◆การบำรุงรักษาง่าย

หัวสายเคเบิลปลั๊กอินอเมริกัน (หัวสายเคเบิลข้อศอก) ถูกนำมาใช้ซึ่งสะดวกสำหรับการติดตั้งและเปลี่ยนอย่างรวดเร็ว การออกแบบประตูทางเข้ามีความสมเหตุสมผลและสะดวกสำหรับการใช้งานและการบำรุงรักษา

◆การปรับตัวที่แข็งแกร่ง

หม้อแปลงประเภท American Pad-Mounted เหมาะสำหรับสภาพแวดล้อมกลางแจ้งระดับการป้องกันมักจะถึง IP67

การออกแบบที่ปรับแต่งได้สามารถตอบสนองระดับแรงดันไฟฟ้าที่แตกต่างกัน (เช่น 10kV/0.4kV) และข้อกำหนดด้านกำลังการผลิต (เช่น 50kVA ~ 1600kVA) ◆

●สถานการณ์แอปพลิเคชันทั่วไปของหม้อแปลงแบบติดตั้งแบบอเมริกันประเภท American

✅เครือข่ายการกระจายของ Ururban: เหมาะสำหรับการเปลี่ยนแปลงการกระจายพลังงานของถนนและชุมชนและลดพื้นที่ที่ถูกครอบครอง

พื้นที่ที่อยู่อาศัย: การออกแบบที่เงียบสงบเหมาะสำหรับแหล่งจ่ายไฟในพื้นที่ที่อยู่อาศัย

✅ศูนย์การค้าศูนย์: สวยงามและกะทัดรัดโดยไม่ส่งผลกระทบต่อการปรากฏตัวของเมือง

✅สวนอุตสาหกรรม: ปรับให้เข้ากับสภาพแวดล้อมที่รุนแรงด้วยความน่าเชื่อถือสูง

cons การใช้พลังงานแบบ temporary: เช่นสถานที่ก่อสร้างนิทรรศการ ฯลฯ ซึ่งสะดวกสำหรับการปรับใช้อย่างรวดเร็ว

●พารามิเตอร์ทางเทคนิคของหม้อแปลงที่ใช้โดยหม้อแปลงประเภท American

หมายเลขซีเรียล	รายการ	หน่วย	พารามิเตอร์ทางเทคนิค
1	แรงดันไฟฟ้า	KV	10/0.4
2	แรงดันไฟฟ้าสูงสุดในการทำงาน	KV	12
3	ความถี่ที่ได้รับการจัดอันดับ	Hz	50
4	กำลังการผลิต	KVA	150-1600
5	ความถี่พลังงาน 1 นาทีทนต่อแรงดันไฟฟ้า	KV	35
6	แรงดันไฟฟ้าสายฟ้า	KV	75
7	วิธีการระบายความร้อน		Onan
8	กระแสฟิวส์สำรองแรงดันสูง	ที่	50
9	ทำลายกระแสฟิวส์ปลั๊กอิน	ที่	2.5
10	อุณหภูมิสภาพแวดล้อม	℃	-35 ~ 40
11	อุณหภูมิขดลวดที่อนุญาตเพิ่มขึ้น	℃	65
12	ไม่มีการควบคุมแรงดันไฟฟ้า		± 5% หรือ± 2*2.5%
13	ระดับเสียงรบกวน	DB	50
14	ระดับ IP		IP43

◆การเปรียบเทียบการสูญเสียหม้อแปลงประเภทต่าง ๆ

ความจุ (KVA)	VOLTAGE9 (KV)		กลุ่มเชื่อมต่อ	ไม่โหลดปัจจุบัน%			ไม่มีการสูญเสียโหลด %			แรงดันไฟฟ้าความต้านทาน%	การสูญเสียโหลด (W)
ความจุ (KVA)	HV	LV	กลุ่มเชื่อมต่อ	S9	S10	S1	S9	S10	S1	แรงดันไฟฟ้าความต้านทาน%	การสูญเสียโหลด (W)
160	10 ± 5 OR2*± 2.5	0.4	DYN11 Yyn0	1.4	1.4	0.2	400	320	255	4.0	2200
200				1.3	1.3	0.2	480	380	305		2600
250				1.2	1.2	0.2	560	450	360		3050
315				1.1	1.1	0.2	670	530	425		3650
400				1.0	1.0	0.15	800	650	505		4300
500				1.0	1.0	0.15	960	750	605		5100
630				0.9	0.9	0.15	1200	910	755		6200
800				0.8	0.8	0.15	1400	1080	980	4.5	7500
1000				0.7	0.7	—	1700	1260	—		10300
1250				0.6	0.6	—	1950	—	—		12000

◆ตารางพารามิเตอร์ทางเทคนิคของสวิตช์โหลด

รายการ	ชื่อ	หน่วย	315A	630a
แรงดันไฟฟ้า		KV	12	12
กระแสสูงสุด		A	315	630
ความถี่ที่ได้รับการจัดอันดับ		Hz	50	50
จัดอันดับกระแสไฟลัดวงจร		ที่	31.5	50
ให้คะแนนในระยะสั้นทนต่อกระแสไฟฟ้า		ที่	12.5	50
จัดอันดับเวลาสั้น ๆ		S	2	2
ชีวิตเชิงกล		เวลา	2000	2000
การทดสอบแรงกระตุ้นฟ้าผ่า	เฟสถึงพื้น	KV	75	75
การทดสอบแรงกระตุ้นฟ้าผ่า	การแตกหักแยก		85	85
ความถี่ในการทำงาน 1 นาทีทนต่อแรงดันไฟฟ้า	เฟสถึงพื้น		42	42
ความถี่ในการทำงาน 1 นาทีทนต่อแรงดันไฟฟ้า	การแตกหักแยก		48	48
ให้คะแนนสูงสุดทนต่อกระแสไฟฟ้า		ที่	31.5	50

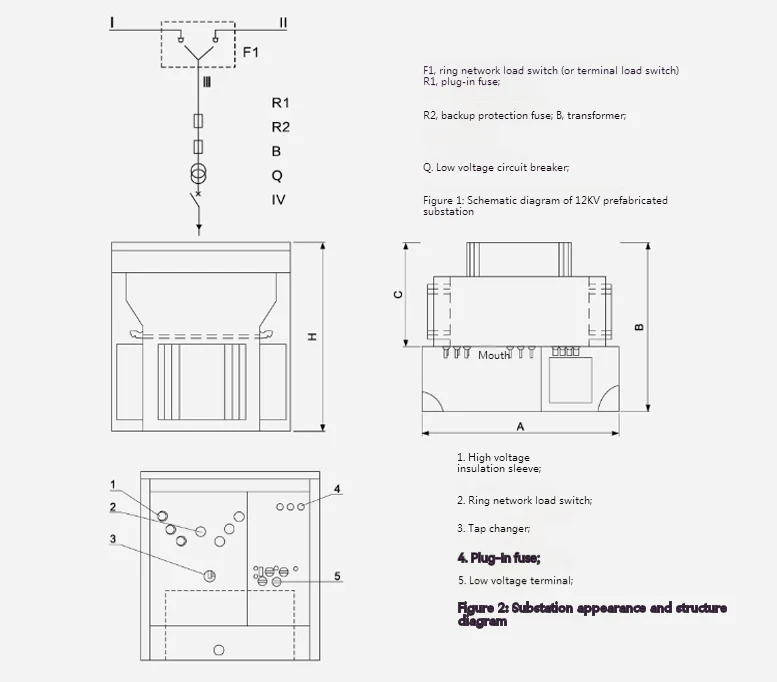

◆ขนาดของหม้อแปลงที่ติดตั้งบนแผ่นแบบอเมริกัน

American Type Pad Mounted Transformer

ZBW-12 ที่ติดตั้งไว้ล่วงหน้าประเภทกล่องย่อยของกล่องย่อยมาตรฐาน
ความจุ (KVA)	A	B	C	D	E	F	H
100 ~ 250	1900	1650	1250	650/800	600	1410/1560	1450
315	1900	1650	1350	650/800	650	1460/1610	1450
400 ~ 500	1900	1750	1450	650/800	650	1490/1640	1550
630	1900	1750	1550	650/800	700	1580/1730	1550
800	1900	1850	1550	650/800	700	1640/1790	1650
1000	1900	1850	1650	650/800	700	1640/1790	1650
