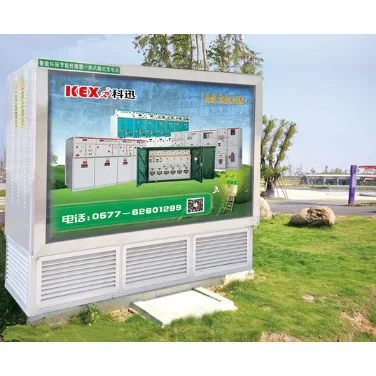

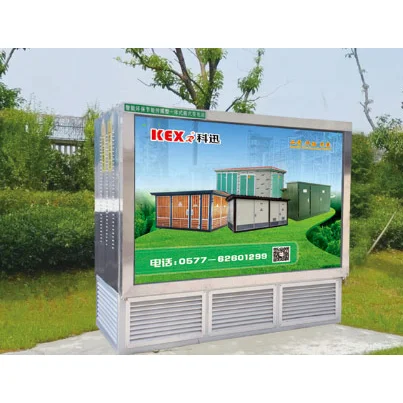

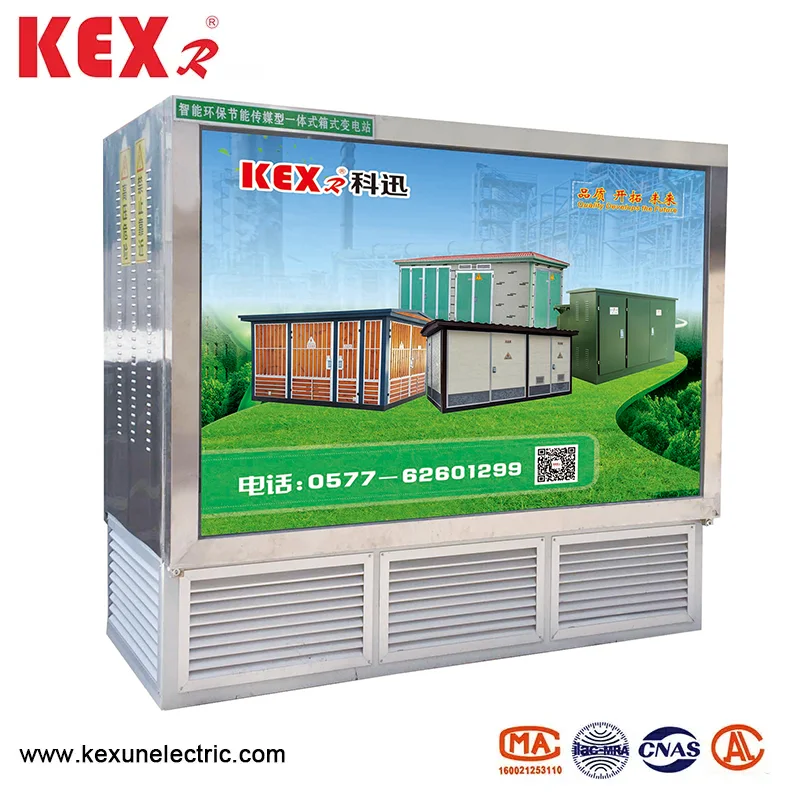

สถานีย่อยใต้ดิน

●ภาพรวมผลิตภัณฑ์

สถานีย่อย Landscape ใต้ดินประเภท YBD-12 สอดคล้องกับแนวคิดของการออกแบบระบบนิเวศในเมืองครอบครองพื้นที่เล็ก ๆ และทำให้สิ่งแวดล้อมสวยงาม มันเหมาะสำหรับถนนลำตัวจราจรในเมืองพื้นที่ที่อยู่อาศัยสนามบินสถานีนอกทางหลวงและสถานที่อื่น ๆ และจะกลายเป็นแนวโน้มของการเปลี่ยนแปลงอุปกรณ์เครือข่ายการกระจายเมือง

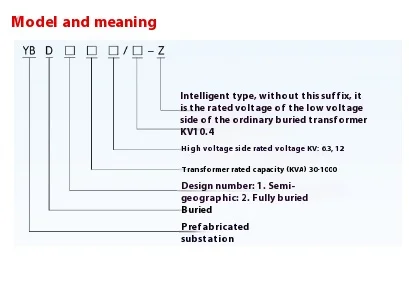

●คำอธิบายแบบจำลองของสถานีย่อย Landscape Landscape Landscape

เมื่อเปรียบเทียบกับสถานีย่อยกล่องแบบดั้งเดิมสถานีย่อยใต้ดินมีข้อได้เปรียบที่ชัดเจนดังต่อไปนี้：

▶สุนทรียศาสตร์และความสามัคคีด้านสิ่งแวดล้อม

สถานีย่อยกล่องธรรมดาใช้พื้นที่ขนาดใหญ่ซึ่งไม่สามารถประสานงานกับสภาพแวดล้อมโดยรอบได้ดีและสถานีย่อยใต้ดินมีกล่องกระจายขนาดเล็กซึ่งจะไม่ส่งผลกระทบต่อสภาพแวดล้อมโดยรอบ

▶ประหยัดพลังงาน

การประหยัดพลังงานและการลดการบริโภคได้กลายเป็นฉันทามติของทั้งสังคม หม้อแปลงที่ต้องการสำหรับสถานีย่อย Landscape Landscape Landscape Landscape เป็นหม้อแปลงไฟฟ้าที่สูญเสียต่ำเช่น S11 Series, S13 Series และ SBH15 Series สามารถเลือกได้ตามความต้องการและอุปทานของผู้ใช้

▶การลดเสียงรบกวน

เสียงของหม้อแปลงมาจากแกนเหล็กและความสูงจากพื้นดินในหม้อแปลงกล่องทั่วไปโดยทั่วไปประมาณ 1.2 เมตรซึ่งส่งผลต่อการนอนหลับของผู้คนได้อย่างง่ายดาย สถานีย่อย Landscape ใต้ดินประเภท YBD-12 ได้รับการติดตั้งใต้ดินโดยรวมและเสียงของมันสามารถลดลงอย่างเห็นได้ชัดซึ่งมีผลกระทบเพียงเล็กน้อยต่อผู้อยู่อาศัย

▶สร้างคุณค่าให้กับลูกค้า

สถานีย่อยใต้ดินภูมิทัศน์สามารถทำสำเร็จได้อย่างสมบูรณ์ใน Kexun โดยมีวงจรการผลิตสั้น ๆ การลงทุนขนาดเล็กและผลกระทบอย่างรวดเร็ว สถานีย่อยใต้ดินที่ติดตั้งบนถนนสายหลักในเมืองและทางหลวงเป็นอุปกรณ์สวิตช์กล่องไฟโฆษณาบนพื้นดินและตำแหน่งกล่องไฟโฆษณาจะให้ประโยชน์การโฆษณาสำหรับลูกค้าเป็นเวลานาน

▶ระบบอัตโนมัติสูง

สถานีย่อย Landscape ใต้ดินประเภท YBD-12 สามารถรายงานสถานะการทำงานของสวิตช์แรงดันไฟฟ้าแรงสูงและแรงดันไฟฟ้าต่ำไปยังคอนโทรลเลอร์ผ่านการวัดและควบคุมอุปกรณ์ที่ครอบคลุมโดยใช้เทคโนโลยีเครือข่ายไร้สาย GPRS ซึ่งอำนวยความสะดวกในการดำเนินการและการใช้สถานีย่อยอย่างมาก

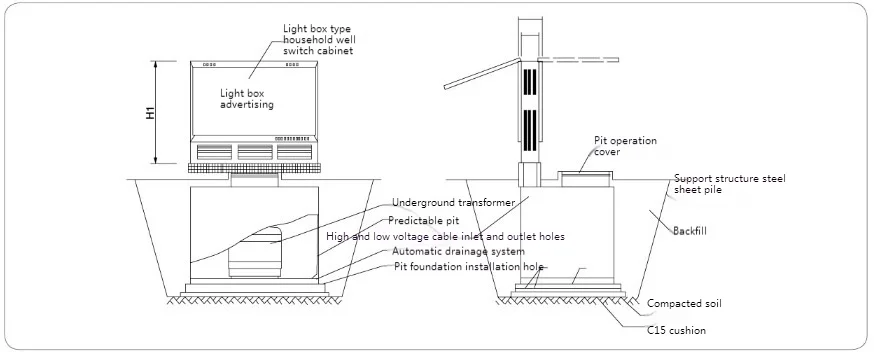

●แผนภาพการติดตั้งของสถานีย่อย Landscape Landscape Landscape

บันทึก:

1. ขนาดข้างต้นใช้สำหรับการอ้างอิงเท่านั้น โปรดดูภาพวาดที่จัดทำโดยผู้ผลิตเมื่อสั่งมิติจริง

2. ผลิตภัณฑ์ประกอบด้วยหม้อแปลงใต้ดินตู้สวิตช์กลางแจ้งและหลุมสำเร็จรูป มันเป็นชุดอุปกรณ์ที่สมบูรณ์แบบประกอบไว้ล่วงหน้าในโรงงานและเปลือกหอยของตู้สวิตช์กล่องไฟทำจากสแตนเลส

3. หลุมสำเร็จรูปถูกปิดผนึกและกันน้ำได้อย่างเต็มที่พื้นผิวของฝาครอบด้านบนของหลุมตกแต่งด้วยกระเบื้องพื้นสี่เหลี่ยมและกล่องล่างของหลุมทำจากเซรามิกโลหะซึ่งอยู่ภายใต้การรักษาด้วยการกัดกร่อนการกัดกร่อนตามข้อกำหนดของ GB/T19285 "

4. ฝาครอบด้านบนของหลุมมีช่องระบายน้ำที่เปิดได้ หลังจากเปิดท่อระบายน้ำจะได้รับการสนับสนุนและวางตำแหน่งด้วยกระบอกสูบ ผ่านท่อระบายน้ำผู้ปฏิบัติงานหม้อแปลงใต้ดินสามารถสังเกตและดำเนินการเพื่อเข้าสู่หลุมสำหรับการเชื่อมต่อความปลอดภัยของสายเคเบิล

5. แนะนำว่าควรฝังสลักเกลียวระเบิดตามขนาดรากฐานของหลุม หลังจากหลุมอยู่ในสถานที่และคงที่ดินที่เติมเต็มตามขอบฟ้าแล้วปลูกสนามหญ้า

●การออกแบบภาพวาดของสองแผนการทั่วไป

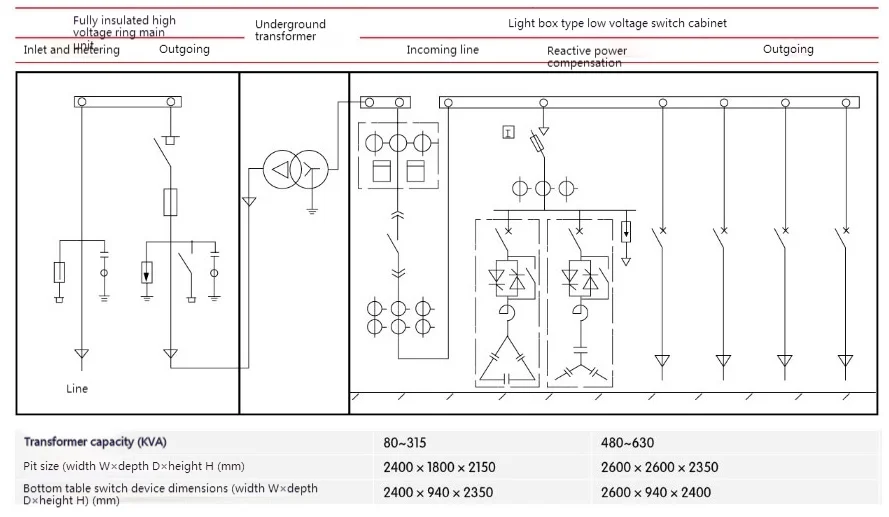

◆ HV Ring Main Uniy+Transformer ใต้ดิน+การวัดแรงดันไฟฟ้าต่ำ

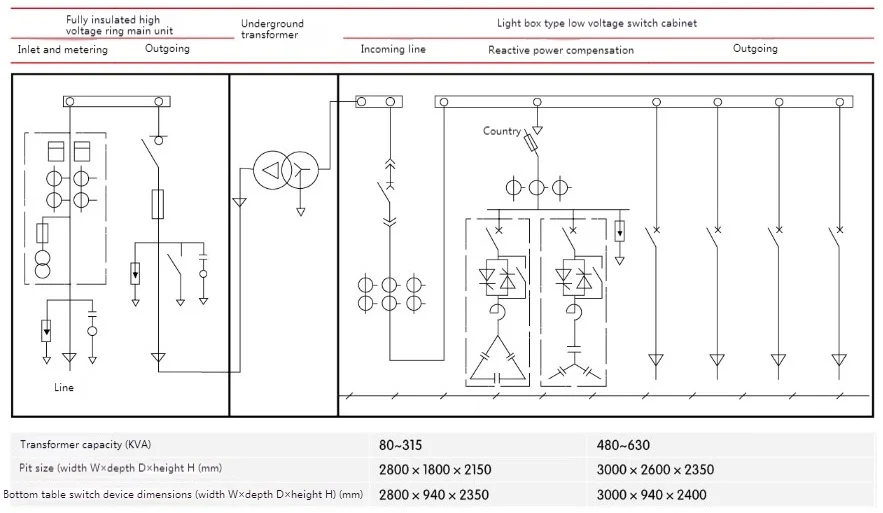

◆วงแหวน HV หน่วยหลัก+การวัดแรงดันสูง+หม้อแปลงใต้ดิน+ตัวป้อน LV：：
