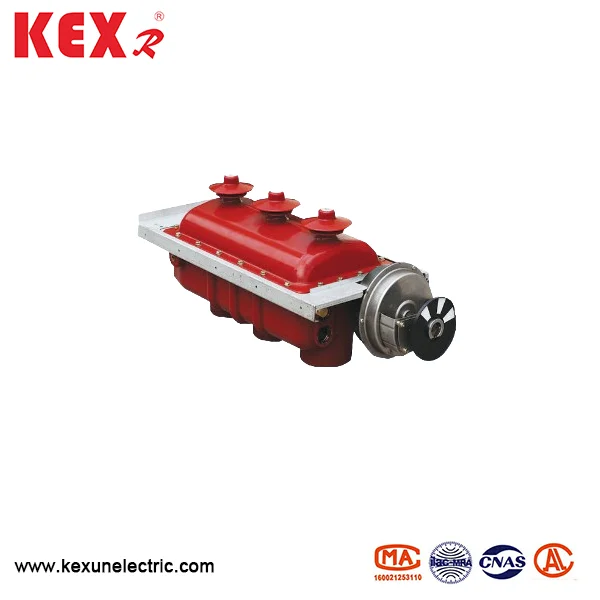

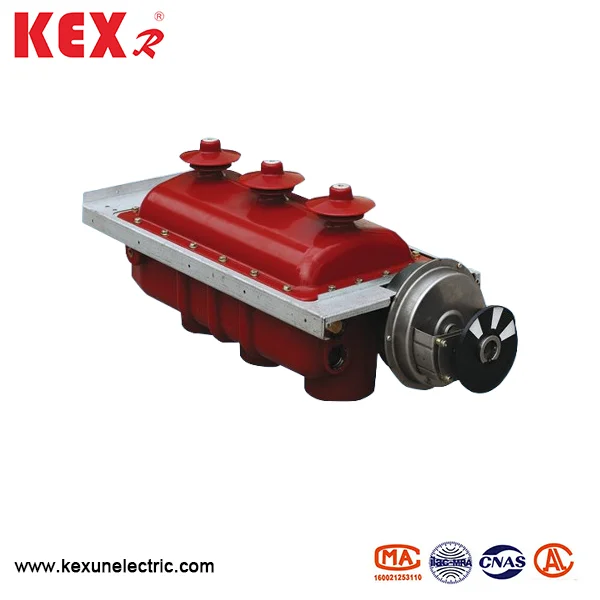

FLRN48-12D TYPE SF6 SWITCH

สวิตช์โหลด SF6 ประเภท FLRN48-12D เป็นผลิตภัณฑ์สวิตช์โหลดที่พัฒนาขึ้นโดย Kexun ในโรงงานจีนในปี 2551 ซึ่งใช้กับหน่วยหลักวงแหวน XGN15-12SF6 XGN15-12SF6 มันมีเศรษฐกิจสูงความปลอดภัยและความน่าเชื่อถือโครงสร้างที่เรียบง่ายการทำงานที่ยืดหยุ่นการเชื่อมต่อที่เชื่อถือได้และการติดตั้งที่สะดวก
รุ่น: FLRN48-12D
แบรนด์： kexr

ส่งคำถาม

รายละเอียดสินค้า

Flrn48 12d Type Sf6 Load Switch

●ความหมายของแบบจำลอง

Flrn48 12d Type Sf6 Load Switch

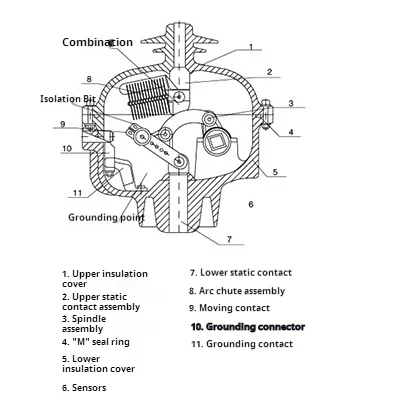

●โครงสร้างและหลักการ

วงจรหลักและวงจรสายดินของสวิตช์โหลด SF6 ประเภท FLRN48-12D ถูกปิดผนึกในเปลือกฉนวนที่ทำจากอีพอกซีเรซินโดยกระบวนการ APGI ซึ่งมีข้อได้เปรียบของประสิทธิภาพของฉนวนที่ดีและสภาพแวดล้อมต่อต้านมลพิษ เปลือกฉนวนประกอบด้วยฝาครอบฉนวนด้านบนและฝาครอบฉนวนที่ต่ำกว่าซึ่งเต็มไปด้วยก๊าซ SF6 ที่มีความดันสัมพัทธ์ 0.4bar ฝาครอบฉนวนที่ต่ำกว่านั้นใช้มาตรการเยื่อหุ้มที่มีผนังบางและหนาในท้องถิ่นเพื่อให้แน่ใจว่าในกรณีที่เกิดอุบัติเหตุแรงดันของก๊าซ SF6 แรงดันมากเกินไปลดลงหลังจากผ่านฟิล์มความปลอดภัยและก๊าซจะพ่นไปทางด้านหลังของตู้โดยตรง

Flrn48 12d Type Sf6 Load Switch

◆เป็นไปตามมาตรฐาน

IEC60265、 IEC62271、 GB3804、 GB16926 ฯลฯ ..

●การใช้เงื่อนไข

◆อุณหภูมิโดยรอบ: อุณหภูมิรอบ ๆ สวิตช์โหลด SF6 ประเภท FLRN48-12D

ควรเป็น -40 ~ 40 ℃

◆ความชื้น: ความชื้นสัมพัทธ์เฉลี่ยสูงสุดคือ≤ 95% ต่อวันและ≤ 100% ต่อเดือน

◆ระดับความสูง: สวิตช์โหลด FLRN48-12D ประเภท SF6 จะต้องติดตั้งที่ระดับความสูงด้านล่าง

2000m

◆ความจุแผ่นดินไหว: ≤8

◆อากาศโดยรอบควรปลอดจากมลพิษที่เห็นได้ชัดเช่นการกัดกร่อนก๊าซและไอน้ำที่กัดกร่อนได้และไม่ควรมีการสั่นสะเทือนที่รุนแรงบ่อยครั้ง

●พารามิเตอร์ทางเทคนิคของสวิตช์โหลด FLRN48-12D ประเภท SF6

รายการ	หน่วย	ประเภท FLRN36-12D/T630-20	ประเภท flrn36-12d/100-50
แรงดันไฟฟ้า	KV	12	12
ความถี่ที่ได้รับการจัดอันดับ	Hz	50	50
จัดอันดับปัจจุบัน	A	630	100
ความถี่พลังงาน 1 นาทีทนต่อแรงดันไฟฟ้าระหว่างเฟส/การแตกหัก	KV	42/48	42/48
สายฟ้าแรงกระตุ้นทนต่อแรงดันไฟฟ้าระหว่างเฟส/การแตกหัก	KV	75/85	75/85
5 นาที 0GAUGE ความถี่พลังงานที่มีแรงดันคงที่	KV	24	24
จัดอันดับความเสถียรทางความร้อนกระแสไฟฟ้า 3 วินาที /2 วินาที	ที่	20/20	20/20
จัดอันดับกระแสคงที่ Dynamic Stable (Peak สูงสุด)	ที่	50/50	50/50
จัดอันดับกระแสไฟลัดวงจร	ที่	50/50	125/50
จัดอันดับกระแสไฟฟ้าขัดจังหวะแบบปิดวง	A	630
ให้คะแนนการโหลดที่ใช้งานอยู่ในปัจจุบัน	A	630
การชาร์จสายเคเบิลที่ได้รับการจัดอันดับ	A	10	10
จัดอันดับกระแสไฟฟ้าลัดวงจร	ที่		50
ปัจจุบันการถ่ายโอนปัจจุบัน	A		1700
ประเภทฟิวส์			XRNT-12kV/100A
ผลกระทบฟิวส์ทำให้เกิดพลังงาน	J		1 ± 0.5
ชีวิตเชิงกล	เวลา	5000/2000	3000/2000
ระยะห่างระหว่างร่างกายที่มีประจุและฉนวนกันความร้อนอากาศสัมพัทธ์	มม.	≥125	≥125
แรงดันแก๊ส SF6	บาร์	0.4	0.4
การซิงโครไนซ์ของการเปิดและปิด	MS	≤2	≤2
ความต้านทานวงจรหลัก	ที่รัก	≤65	≤65
