FLRN36-12D TYPE SF6 SWITCH
  • FLRN36-12D TYPE SF6 SWITCHFLRN36-12D TYPE SF6 SWITCH
  • FLRN36-12D TYPE SF6 SWITCHFLRN36-12D TYPE SF6 SWITCH

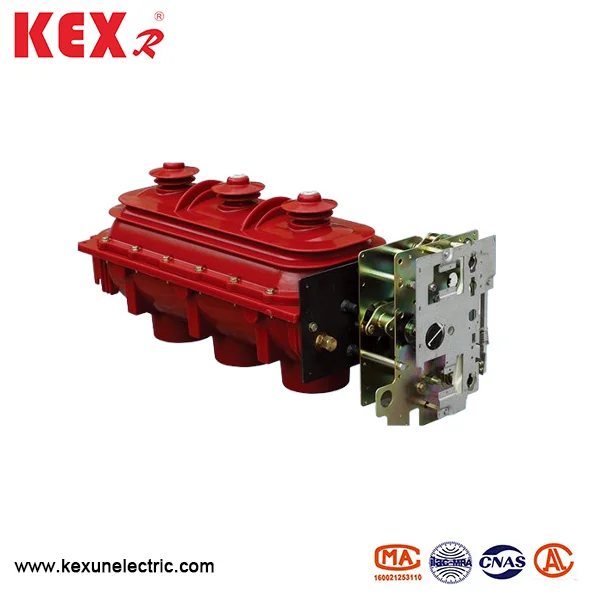

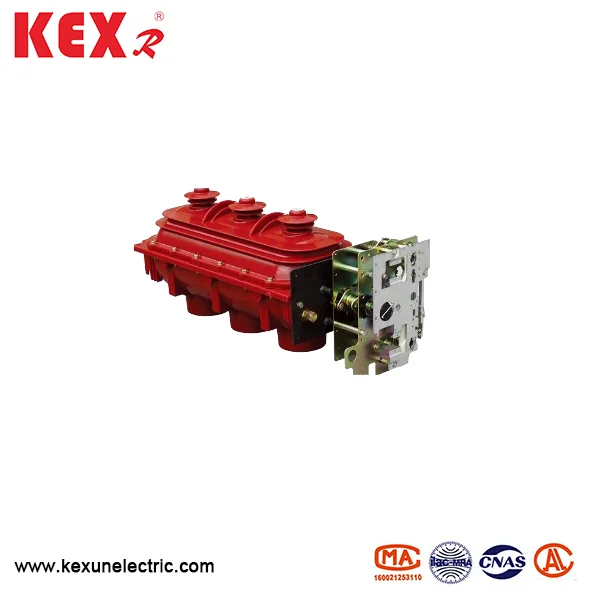

FLRN36-12D TYPE SF6 SWITCH

สวิตช์โหลด FLRN36-12D ประเภท SF6 ที่ผลิตขึ้นเป็นพิเศษโดย Kexun ในโรงงานจีนใช้ก๊าซ SF6 เป็นสื่อกลางในการดับและฉนวนและสวิตช์ที่ได้รับการจัดอันดับคือ 12kV มีสามสถานีในสวิตช์: การปิดการเปิดและการต่อสายดิน มันมีลักษณะของปริมาณขนาดเล็กการติดตั้งและการใช้งานที่สะดวกและการปรับตัวด้านสิ่งแวดล้อมที่แข็งแกร่ง
รุ่น: N36-12D
แบรนด์: kexr

Flrn36 12d Type Sf6 Load Switch

●พื้นที่แอปพลิเคชัน

ชุดสวิตช์โหลดชุดนี้แบ่งออกเป็น FLRN36-12D (กลไกการทำงานของสปริงเดี่ยว K-type) และ FLRN36-12D/A (กลไกการทำงานของสปริงสองครั้ง) FLRN36-12D สามารถรวมเข้ากับสวิตช์โหลด+ฟิวส์รวมอุปกรณ์ไฟฟ้าพร้อมฟังก์ชั่นการควบคุมและการป้องกันซึ่งสามารถใช้สำหรับการป้องกันและควบคุมแหล่งจ่ายไฟและสถานีย่อยเป็นอุปกรณ์ไฟฟ้าโดยเฉพาะอย่างยิ่งเหมาะสำหรับตู้เครือข่ายวงแหวนกล่องกระจายสายเคเบิลและสถานีสวิตช์กระจายการกระจาย


◆เป็นไปตามมาตรฐาน

IEC60265、 IEC62271、 GB3804、 GB16926 ฯลฯ ..

●ข้อได้เปรียบเชิงโครงสร้างของสวิตช์โหลด SF6 ประเภท FLRN36-12D

▶ฉนวนเปลือก: วงจรหลักและวงจรสายดินของสวิตช์โหลด SF6 ประเภท FLRN36-12D

 ถูกปิดผนึกในเปลือกฉนวนที่ทำจากอีพ็อกซี่เรซินโดยกระบวนการ APGI ซึ่งมีข้อดีของประสิทธิภาพของฉนวนที่ดีและสภาพแวดล้อมต่อต้านมลพิษ

▶โครงสร้างเปลือกฉนวนกันความร้อน: เปลือกฉนวนประกอบด้วยแผ่นฉนวนบนและล่าง

▶ก๊าซภายใน: ก๊าซ SF6 ที่มีความดันสัมพัทธ์ 0.4bar เต็มไปด้วยภายในเพื่อให้แน่ใจว่าก๊าซ SF6 แรงดันเกินจะถูกพ่นโดยตรงไปยังช่องทางด้านหลังของตู้ในกรณีที่เกิดอุบัติเหตุและเพื่อความปลอดภัยส่วนบุคคล

▶มาตรการป้องกัน: ฝาครอบฉนวนที่ต่ำกว่ามีมาตรการป้องกันการระเบิดเพื่อความปลอดภัยต่อไป

Flrn36 12d Type Sf6 Load Switch



●การใช้เงื่อนไข

◆อุณหภูมิโดยรอบ: อุณหภูมิรอบ ๆ สวิตช์โหลด SF6 ประเภท FLRN36-12D

ควรเป็น -40 ~ 40 ℃

◆ความชื้น: ความชื้นสัมพัทธ์เฉลี่ยสูงสุดคือ≤ 95% ต่อวันและ≤ 100% ต่อเดือน

◆ระดับความสูง: สวิตช์โหลด FLRN36-12D ประเภท SF6 จะต้องติดตั้งที่ระดับความสูงด้านล่าง

2000m

◆ความจุแผ่นดินไหว: ≤8

◆อากาศโดยรอบควรปลอดจากมลพิษที่เห็นได้ชัดเช่นการกัดกร่อนก๊าซและไอน้ำที่กัดกร่อนได้และไม่ควรมีการสั่นสะเทือนที่รุนแรงบ่อยครั้ง



●พารามิเตอร์ทางเทคนิคของสวิตช์โหลด FLRN36-12D ประเภท SF6

รายการ

หน่วย

ประเภท FLRN36-12D/T630-20

ประเภท flrn36-12d/100-50

แรงดันไฟฟ้า

KV

12

12

ความถี่ที่ได้รับการจัดอันดับ

Hz

50

50

จัดอันดับปัจจุบัน

A

630

100

ความถี่พลังงาน 1 นาทีทนต่อแรงดันไฟฟ้าระหว่างเฟส/การแตกหัก

KV

42/48

42/48

สายฟ้าแรงกระตุ้นทนต่อแรงดันไฟฟ้าระหว่างเฟส/การแตกหัก

KV

75/85

75/85

5 นาที 0GAUGE ความถี่พลังงานที่มีแรงดันคงที่

KV

24

24

จัดอันดับความเสถียรทางความร้อนกระแสไฟฟ้า 3 วินาที /2 วินาที

ที่

20/20

20/20

จัดอันดับกระแสคงที่ Dynamic Stable (Peak สูงสุด)

ที่

50/50

50/50

จัดอันดับกระแสไฟลัดวงจร

ที่

50/50

125/50

จัดอันดับกระแสไฟฟ้าขัดจังหวะแบบปิดวง

A

630



ให้คะแนนการโหลดที่ใช้งานอยู่ในปัจจุบัน

A

630



การชาร์จสายเคเบิลที่ได้รับการจัดอันดับ

A

10

10

จัดอันดับกระแสไฟฟ้าลัดวงจร

ที่



50

ปัจจุบันการถ่ายโอนปัจจุบัน

A



1700

ประเภทฟิวส์





XRNT-12kV/100A

ผลกระทบฟิวส์ทำให้เกิดพลังงาน

J



1 ± 0.5

ชีวิตเชิงกล

เวลา

5000/2000

3000/2000

ระยะห่างระหว่างร่างกายที่มีประจุและฉนวนกันความร้อนอากาศสัมพัทธ์

มม.

≥125

≥125

แรงดันแก๊ส SF6

บาร์

0.4

0.4

การซิงโครไนซ์ของการเปิดและปิด

MS

≤2

≤2

ความต้านทานวงจรหลัก

ที่รัก

≤65

≤65



แท็กยอดนิยม: FLRN36-12D TYPE SF6 SWITCH
