ZW7A กลางแจ้งแรงดันไฟฟ้าสูง

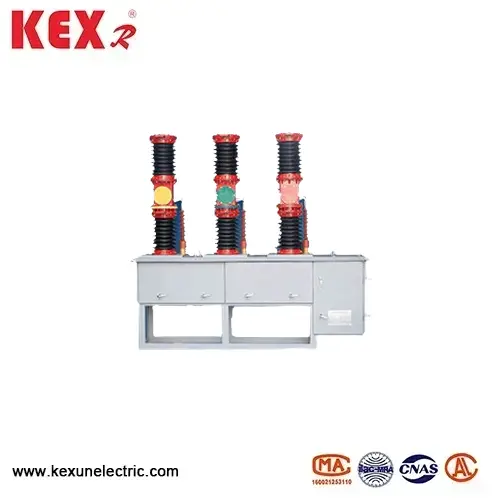

ZW7A กลางแจ้งแรงดันไฟฟ้าสูง AC เครื่องดูดฝุ่นที่ผลิตโดย KexR ผู้ผลิตในประเทศจีนเป็นผู้ประสานงานแรงดันไฟฟ้าสูงกลางแจ้งที่เหมาะสำหรับระดับแรงดันไฟฟ้า 40.5kV ซึ่งส่วนใหญ่ใช้สำหรับสถานีรถไฟใต้ดิน
รุ่น: ZW7A-40.5
แบรนด์： kexr
รุ่น: ZW7A-40.5
แบรนด์： kexr
● ZW7A outdoor high-voltage AC vacuum interrupter product features
◆High voltage grade design
The rated voltage of ZW7A outdoor high-voltage AC vacuum interrupter is 40.5kV, which is suitable for 35kV power systems (such as wind power and photovoltaic booster stations). Vacuum arc extinguishing technology, no oil, no SF, environmental protection and maintenance-free.
◆Outdoor fully sealed structure
The ZW7A outdoor high-voltage AC vacuum interrupter adopts silicone rubber sleeve, UV-resistant, anti-fouling, protection grade IP67 (dustproof and waterproof). Solid sealing pole (optional): epoxy resin is poured to enhance insulation performance, which is suitable for high humidity and salt fog areas.
◆Intelligent control (optional)
Microcomputer-based protection device: it supports overcurrent, quick break and zero sequence protection. Automatic reclosing (adjustable for 1~3 times) to improve the reliability of power supply. Communication interface: ZW7A outdoor high-voltage AC vacuum interrupter support 4G/GPRS and RS485, and connect with SCADA system.
◆High reliability operating mechanism
Spring energy storage mechanism (electric+manual operation):
Electric energy storage: DC220V/AC220V optional. Manual brake release: mechanical tripping in case of emergency. Mechanical life: ≥10,000 times, electrical life ≥5,000 times (rated current)
● Typical application scenarios of ZW7A outdoor high-voltage AC vacuum interrupter
◆35kV substation: ZW7A outdoor high-voltage AC vacuum interrupter is suitable for outgoing circuit breaker and sectional protection.
◆New energy power generation: grid-connected switches of wind power and photovoltaic booster stations.
◆Industrial and mining enterprises: protection of large high-voltage motors and transformers.
◆Railway traction power supply: 35kV distribution system of electrified railway.
● Technical parameters of The ZW7A outdoor high-voltage AC vacuum interrupter
|
Number |
Item |
Unit |
Data |
|
|
1 |
Rated voltage |
KV |
40.5 |
|
|
2 |
Rated frequency |
HZ |
1250，1600,2000 |
|
|
3 |
Rated current |
A |
20，25,31.5 |
|
|
4 |
Rated short-circuit break current |
KA |
50,63,80 |
|
|
5 |
Rated withstand current (peak) |
20，25,31.5 |
||
|
6 |
Rated short-term withstand current |
31.5 |
||
|
7 |
Rated short circuit closing current |
80 |
||
|
8 |
Rated operating sequence |
|
O-0.3s-CO-180s-CO |
|
|
9 |
Mechanical life |
Time |
10000 |
|
|
10 |
Rated short-circuit breaking current breaking times |
Time |
20 |
|
|
11 |
1Min working frequency withstand voltage |
(wet)Phase to phase/ground |
KV |
80 |
|
(dry)Phase to phase/ground |
KV |
95 |
||
|
12 |
Lighting impulse withstand voltage Phase to phase/ground |
KV |
180 |
|
|
13 |
Allowable wear thickness of dynamic and static contacts |
mm |
3 |
|
|
14 |
Net weight |
kg |
About 600 |
|
|
15 |
Contact distance |
mm |
22±2 |
|
|
16 |
Contact stroke of contact |
mm |
4±1 |
|
|
17 |
Average opening speed |
m/s |
1.3~1.8 |
|
|
18 |
Average closing speed |
m/s |
1.0~1.7 |
|
|
19 |
Contact closing bounce time |
ms |
≤3 |
|
|
20 |
Synchronization of three-phase opening and closing |
ms |
≤3 |
|
|
21 |
Main circuit resistance |
μΩ |
≤100 |
|
|
22 |
Closing time |
ms |
≤150 |
|
|
23 |
Opening time |
ms |
≤60 |
|
