เครื่องย่อยแบบติดตั้งแบบสามเฟสอเมริกันประเภท

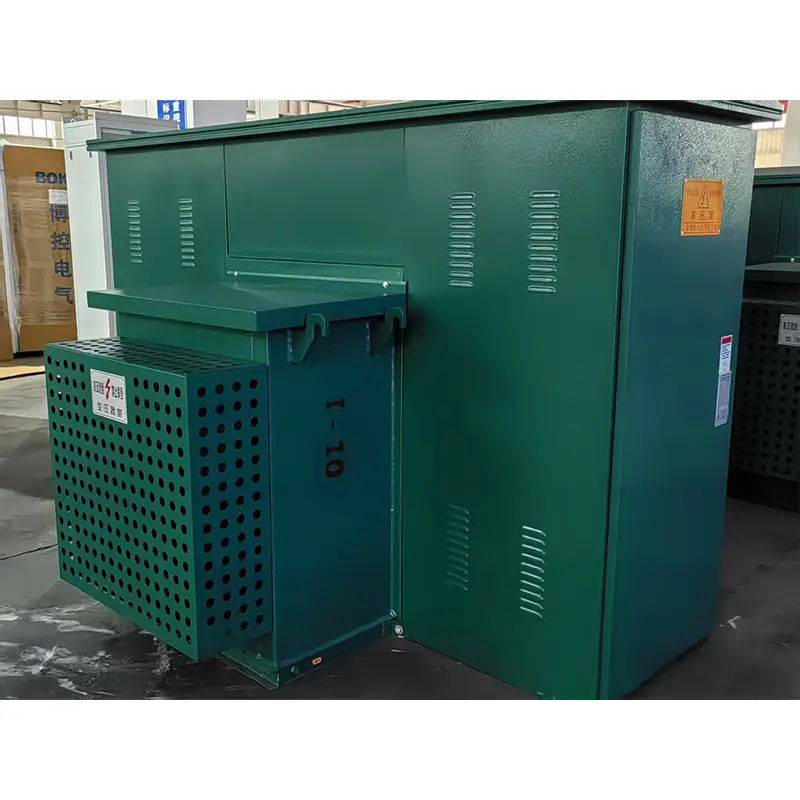

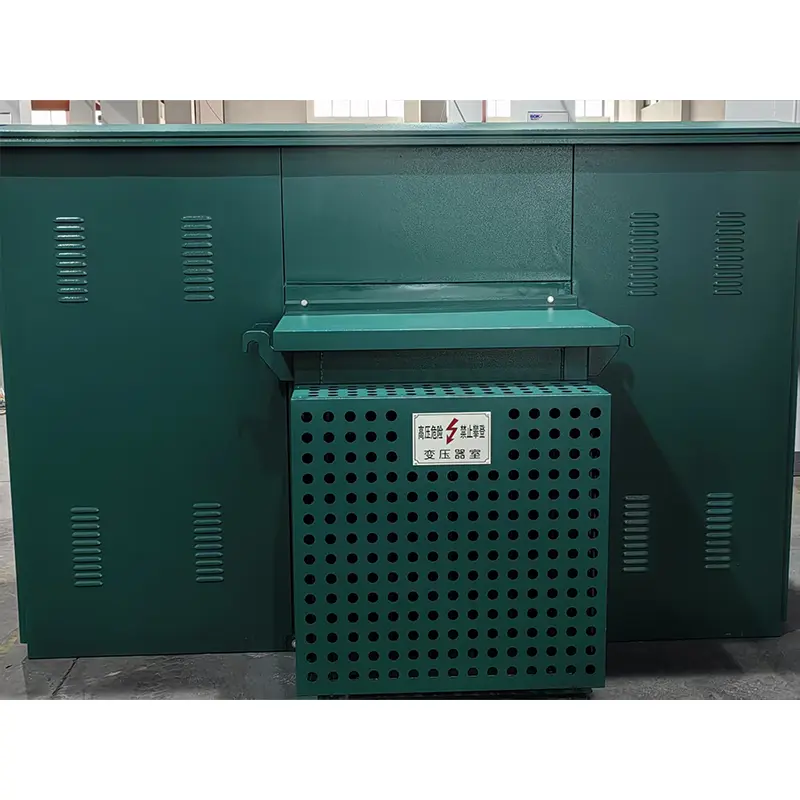

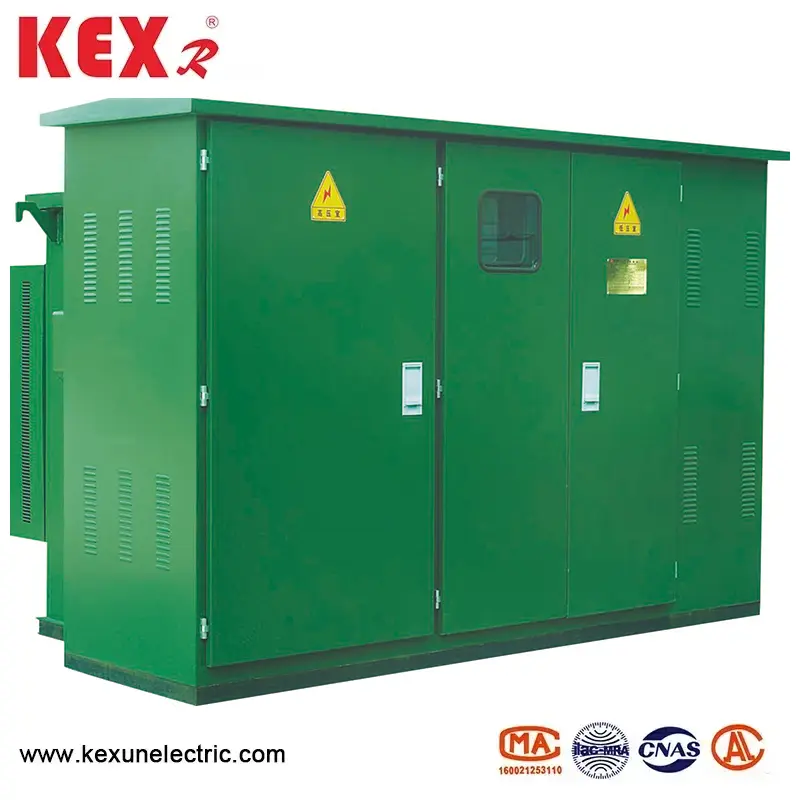

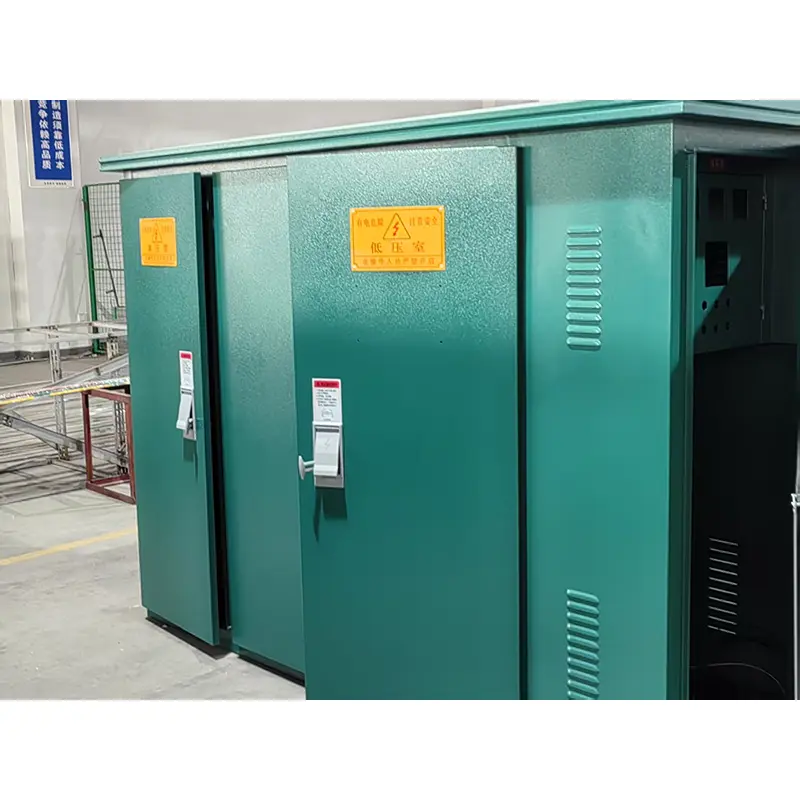

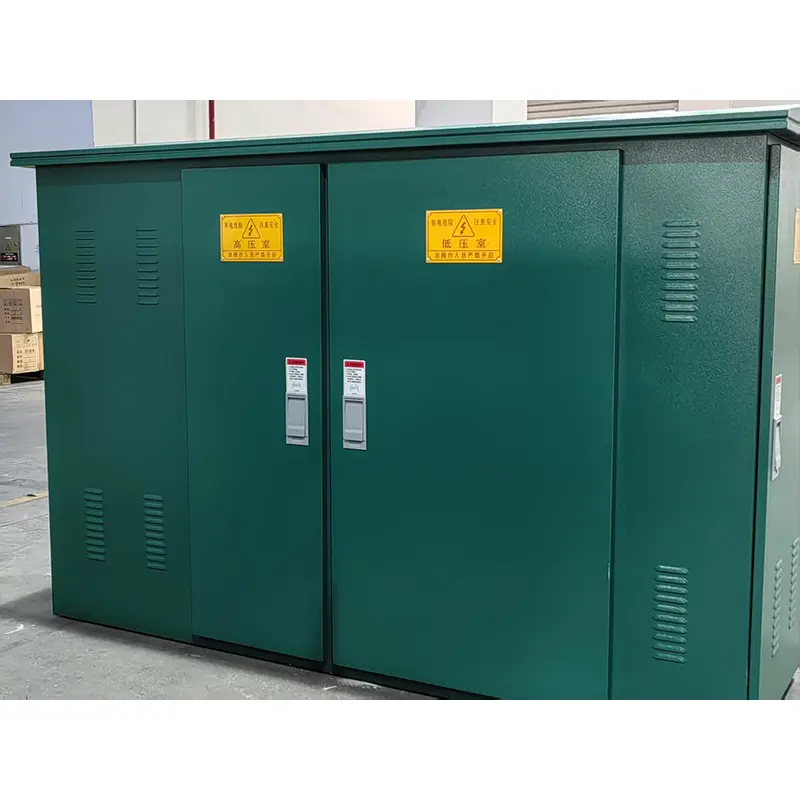

ประเภท ZBW-12 Type American Type Three-Phase Pad-Mounted Substation ผลิตโดย KexR ผู้ผลิตจีนเป็นสถานีย่อยที่มีโครงสร้างเรียบง่ายพื้นที่พื้นขนาดเล็กและฉนวนกันความร้อนที่แข็งแกร่งซึ่งเหมาะสำหรับแรงดันไฟฟ้า 10kV
รุ่น: ZBW-12
แบรนด์： kexr

ส่งคำถาม

รายละเอียดสินค้า

●สถานีย่อยแบบติดตั้งแผ่นสามเฟสอเมริกันประเภทโดยใช้เงื่อนไข

◆อุณหภูมิโดยรอบ: อุณหภูมิโดยรอบรอบสถานีย่อยสามเฟสของอเมริกาควรเป็น -30 ~ 40 ℃

◆ระดับความสูง: ควรติดตั้งสถานีย่อยที่ติดตั้งแผ่นรองสามเฟสของอเมริกาต่ำกว่า 4000m;

◆ความเร็วลม: เทียบเท่ากับ 34m/s (ไม่เกิน 700pa);

◆ความชื้น: ความชื้นสัมพัทธ์เฉลี่ยต่อวันไม่เกิน 95%; ค่าความชื้นสัมพัทธ์รายเดือนไม่เกิน 95%

◆ shockproof: การเร่งความเร็วในแนวนอนไม่เกิน 0.4m/s²

และการเร่งความเร็วในแนวตั้งไม่เกิน 0.15m/s²

◆การเอียงของไซต์การติดตั้ง: การติดตั้งการติดตั้งสถานีย่อยสามเฟสแบบติดตั้งแบบอเมริกันไม่เกิน 3

◆สภาพแวดล้อมการติดตั้ง: อากาศโดยรอบไม่ได้รับการปนเปื้อนอย่างเห็นได้ชัดด้วยก๊าซที่กัดกร่อนและติดไฟได้และไม่มีการสั่นสะเทือนอย่างรุนแรงในสถานที่ติดตั้ง

◆เมื่อสั่งซื้อผลิตภัณฑ์นี้เกินกว่าเงื่อนไขข้างต้นคุณสามารถเจรจากับ kexr

●พารามิเตอร์ทางเทคนิคของประเภท ZBW-12 Type American Type สามเฟสสถานีย่อยที่ติดตั้งบนแผ่น

หมายเลขซีเรียล	รายการ	หน่วย	พารามิเตอร์ทางเทคนิค
1	แรงดันไฟฟ้า	KV	10/0.4
2	แรงดันไฟฟ้าสูงสุดในการทำงาน	KV	12
3	ความถี่ที่ได้รับการจัดอันดับ	Hz	50
4	กำลังการผลิต	KVA	150-1600
5	ความถี่พลังงาน 1 นาทีทนต่อแรงดันไฟฟ้า	KV	35
6	แรงดันไฟฟ้าสายฟ้า	KV	75
7	วิธีการระบายความร้อน		Onan
8	กระแสฟิวส์สำรองแรงดันสูง	ที่	50
9	ทำลายกระแสฟิวส์ปลั๊กอิน	ที่	2.5
10	อุณหภูมิสภาพแวดล้อม	℃	-35 ~ 40
11	อุณหภูมิขดลวดที่อนุญาตเพิ่มขึ้น	℃	65
12	ไม่มีการควบคุมแรงดันไฟฟ้า		± 5% หรือ± 2*2.5%
13	ระดับเสียงรบกวน	DB	50
14	ระดับ IP		IP43

หม้อแปลง

KexR ที่ติดตั้งไว้ล่วงหน้าของ American Box Substation ใช้น้ำมัน S9 และ S11 ซีรี่ส์ใหม่หม้อแปลงน้ำท่วมที่ถูกน้ำท่วมมีข้อดีของการสูญเสียที่ไม่มีโหลดต่ำการเพิ่มขึ้นของอุณหภูมิต่ำเสียงรบกวนต่ำและความสูงต่ำ การสูญเสียที่ไม่มีโหลดและการสูญเสียโหลดของหม้อแปลงต่ำกว่าของหม้อแปลง S9 ดั้งเดิมถึงระดับสูงในประเทศในปัจจุบัน หม้อแปลงเป็นโครงสร้างที่ปิดผนึกอย่างเต็มที่ซึ่งแยกมลพิษทางอากาศและการย่อยสลายของฉนวนที่เกิดจากความชื้น เบาะอากาศ 40-90 มม. ถูกทิ้งไว้ที่ด้านบนของถังน้ำมันซึ่งสามารถเล่นบทบาทของการกระจายความร้อนและการระบายความร้อนพร้อมกับรอยต่อของเปลือกน้ำมันและสามารถลดแรงดันภายในได้อย่างมีประสิทธิภาพ

ขนาดและน้ำหนัก

ความจุ	A	B	C	H	น้ำหนัก （kg）
315kVa	2560	1600	600	1000	3050
400kva	2560	1600	600	1000	3270
500kva	2560	1600	600	1000	3400
630kva	2560	1600	600	1000	3900
800kva	2760	1600	800	1000	4200
1,000kva	2760	1950	800	1000	4800
1250kva	2910	1950	800	1000	5400

●มิติเค้าร่างของประเภท ZBW-12 ประเภทอเมริกันประเภทสถานีย่อยที่ติดตั้งแผ่นสามเฟส

ZBW-12 American Type Three-Phase Pad-Mounted Subsation Dimensions
ความจุ (KVA)	A	B	C	D	E	F	H
100 ~ 250	1900	1650	1250	650/800	600	1410/1560	1450
315	1900	1650	1350	650/800	650	1460/1610	1450
400 ~ 500	1900	1750	1450	650/800	650	1490/1640	1550
630	1900	1750	1550	650/800	700	1580/1730	1550
800	1900	1850	1550	650/800	700	1640/1790	1650
1000	1900	1850	1650	650/800	700	1640/1790	1650
