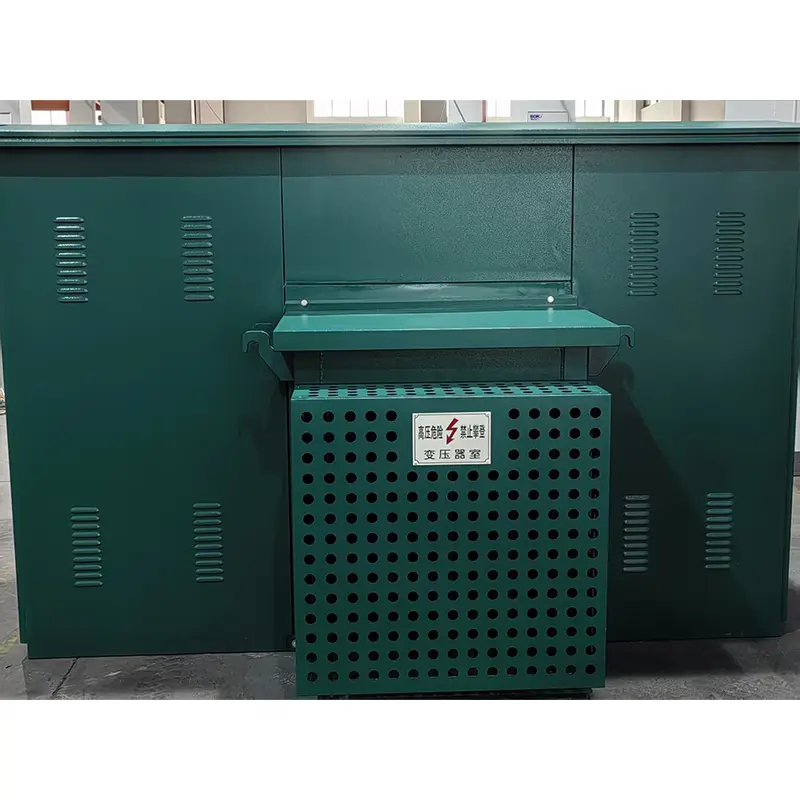

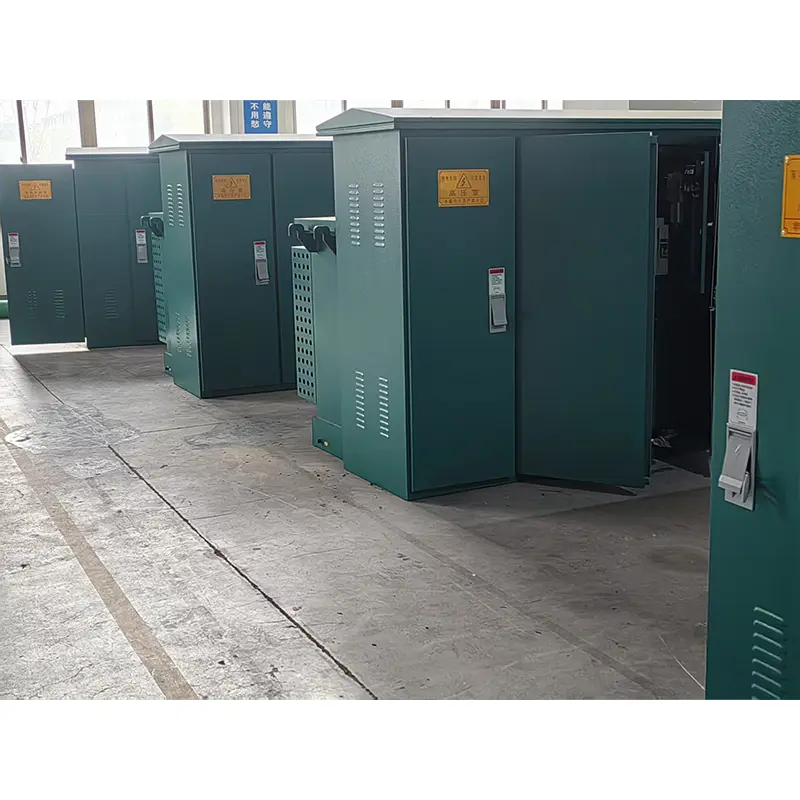

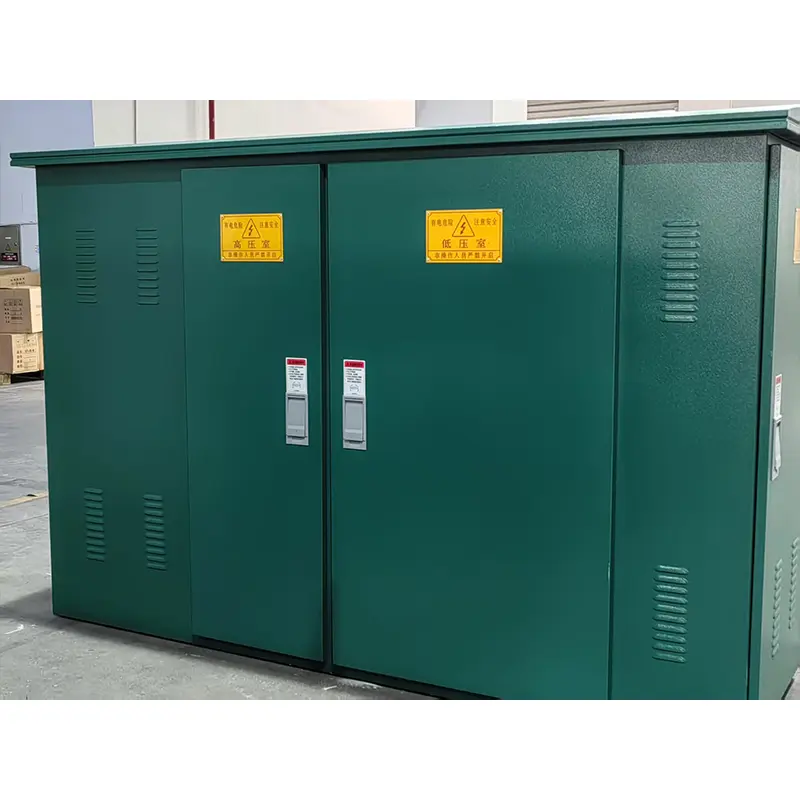

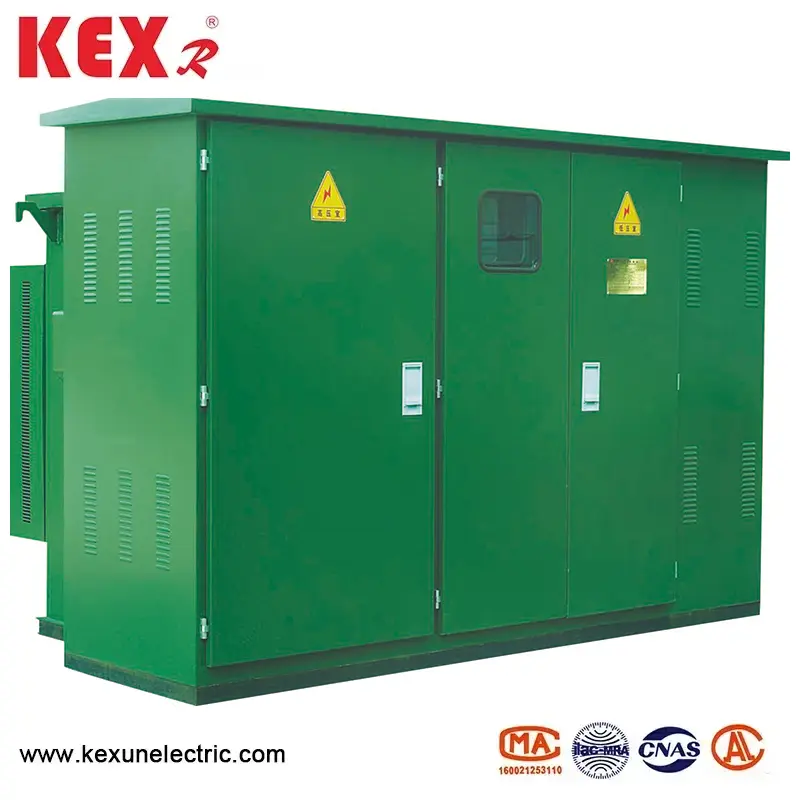

สถานีย่อยแบบอเมริกันประเภท

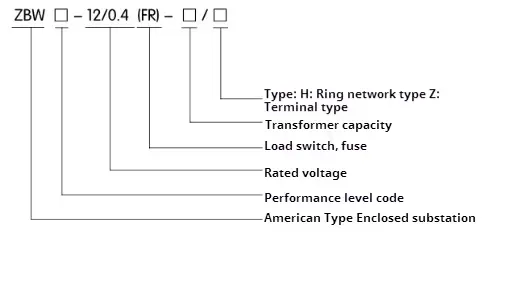

●ความหมายของแบบจำลองของประเภท ZBW-12 ประเภท American Type Enclosed Substation

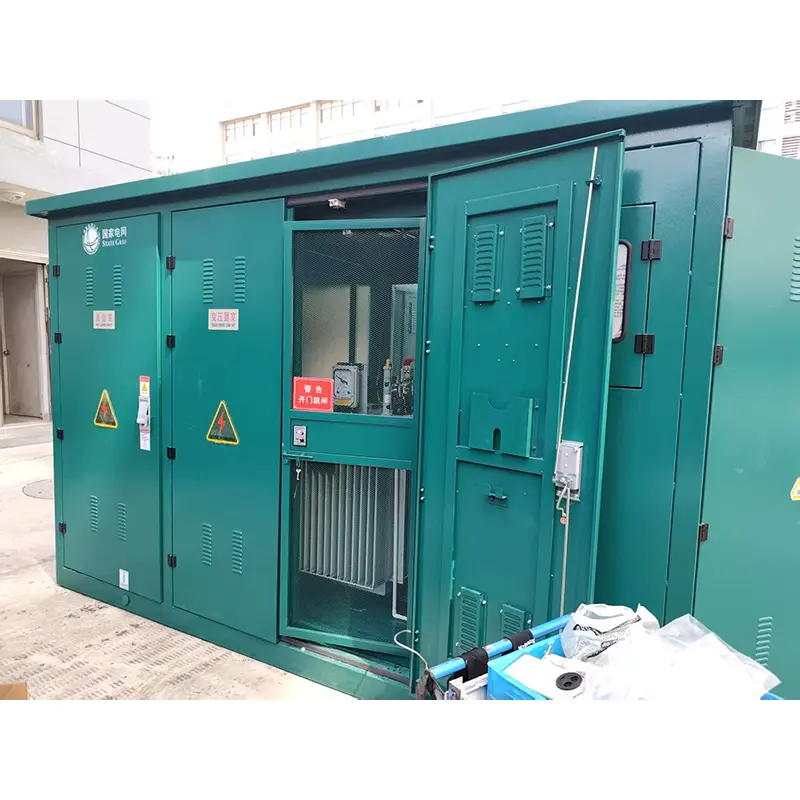

●ลักษณะโครงสร้างสถานีย่อยแบบล้อมรอบแบบอเมริกัน

1. สถานีย่อยประเภทอเมริกันที่ปิดล้อมใช้โครงสร้างขนาดกะทัดรัดปริมาณขนาดเล็กเพียงประมาณ 1/3 ~ 1.5 ของหม้อแปลงกล่องยุโรปในประเทศที่มีความจุเท่ากันลดพื้นที่พื้นอย่างมาก

2. โครงสร้างที่ปิดสนิทและมีฉนวนอย่างเต็มที่ไม่จำเป็นต้องมีระยะทางฉนวนและความปลอดภัยส่วนบุคคลได้รับการปกป้องอย่างน่าเชื่อถือ

3. สถานีย่อยที่ปิดล้อมของอเมริกาโดยใช้สายไฟแรงสูงสำหรับทั้งเครือข่ายวงแหวนและเทอร์มินัลพร้อมโหมดแหล่งจ่ายไฟที่ยืดหยุ่นและความน่าเชื่อถือสูง

4. ประสิทธิภาพของหม้อแปลงที่ยอดเยี่ยม: การสูญเสียต่ำ, เสียงรบกวนต่ำและการเพิ่มขึ้นของอุณหภูมิต่ำ; ความสามารถในการโอเวอร์โหลดที่แข็งแกร่งความต้านทานการลัดวงจรและความต้านทานต่อแรงกระแทก

5. ตรงตามข้อกำหนดการป้อนแรงดันไฟฟ้าต่ำทุกชนิดซึ่งสามารถเลือกได้ตามโครงการหรือออกแบบด้วยตัวเอง

6. มีสองประเภทของหัวสายเคเบิล: ปลั๊กข้อศอก 200A และ 600 A "T" ประเภทตัวเชื่อมต่อสายเคเบิลคงที่ซึ่งทั้งสองอย่างสามารถติดตั้งได้ด้วย arrester ออกไซด์ของสังกะสีที่หุ้มฉนวนอย่างเต็มที่ หัวเคเบิลประเภท 200A สามารถเสียบและถอดปลั๊กด้วยโหลดและยังสามารถเล่นบทบาทของการแยกสวิตช์

●ฟิวส์

ด้านแรงดันไฟฟ้าสูงของสถานีย่อยที่ล้อมรอบแบบอเมริกันมีการป้องกันอย่างเต็มรูปแบบโดยการเชื่อมต่อแบบซีรีส์ของฟิวส์ป้องกันการสำรองข้อมูลและฟิวส์ปลั๊กอินซึ่งเป็นเรื่องง่ายในหลักการประหยัดและเชื่อถือได้ ฟิวส์ป้องกันการสำรองข้อมูลเป็นฟิวส์ที่มีแรงดันไฟฟ้าสูงที่ใช้น้ำมันไฟฟ้าแรงที่มีความสามารถในการแตกหักขนาดใหญ่ เฉพาะเมื่อหม้อแปลงล้มเหลวภายในฟิวส์ปลั๊กอินจะติดตั้งฟิวส์ที่ไวต่อคู่ซึ่งสามารถให้การป้องกันปัจจุบันและอุณหภูมิเป็นสองเท่า หลังจากการเป่าฟิวส์คู่ที่ไวต่อการเป่าแกนฟิวส์สามารถแทนที่ได้อย่างง่ายดายบนไซต์

●ลำดับโครงสร้างและการทำงาน

1. เค้าโครง

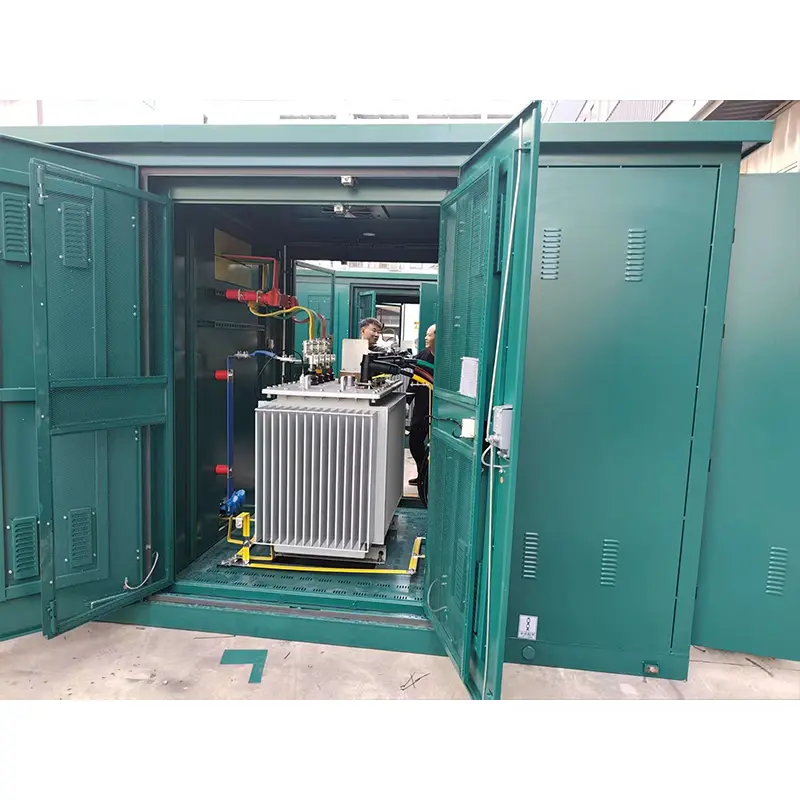

สำหรับรูปร่างและโครงสร้างของ 10kV ZBW-12 ประเภทของสถานีย่อยที่ล้อมรอบดูรูปที่ 2 และรูปที่ 3 ถังน้ำมันแบ่งออกเป็นสองส่วน: ส่วนบนเป็นถังน้ำมันแรงดันสูงและส่วนล่างคือถังน้ำมันหม้อแปลง ทั้งสองส่วนเชื่อมต่อด้วยไฟฟ้าเท่านั้น แต่น้ำมันถูกปิดกั้น แผนผังไดอะแกรมแสดงในรูปที่ 1 ซึ่งบรรทัด "I" และ "I" เป็นตัวป้อนเครือข่ายลูปสาขา "ll" เป็นสาขาหม้อแปลงและ "V" เป็นเอาต์พุตแรงดันต่ำ สถานีย่อยสามารถใช้ในทั้งระบบแหล่งจ่ายไฟเครือข่ายแหวนและระบบเทอร์มินัลและการแปลงนั้นสะดวกมาก ฟีดของบรรทัดและสาขา "Lⅲ" ถูกสลับด้วยสวิตช์โหลดของเครือข่ายวงแหวน ในเวลาเดียวกันเทอร์มินัลที่เข้ามาของด้านแรงดันไฟฟ้าสูงของหม้อแปลงมาพร้อมกับฟิวส์ป้องกันการสำรองข้อมูลและฟิวส์ปลั๊กอินเพื่อป้องกันความผิดพลาดของการลัดวงจร ในเวลาเดียวกันสามารถติดตั้งอุปกรณ์แสดงผลแรงดันไฟฟ้าสูงและตัวจับสายฟ้าได้ ปลายแรงดันต่ำของหม้อแปลงจะถูกส่งออกหลังจากผ่านมิเตอร์และเบรกเกอร์วงจรแรงดันต่ำ

●ขนาดและน้ำหนักของสถานีย่อยที่ล้อมรอบด้วย ZBW-12 American

2. ฟิวส์ป้องกันการสำรองข้อมูล

มันเชื่อมต่อเป็นอนุกรมกับปลั๊กอินฟิวส์ในสาขาหม้อแปลง (ดู R1 และ R2 ในรูปที่ 2) เพื่อสร้างฟิวส์ป้องกันแบบเต็มช่วง มันจะพัดเมื่อมีความผิดพลาดลัดวงจรภายในสถานีย่อยดังนั้นความน่าจะเป็นของการเป่าต่ำมาก มันถูกติดตั้งในถังน้ำมันตอนบนและจะต้องเปิดถังน้ำมันหากจะได้รับการปรับปรุง

3. ปลั๊กอินฟิวส์

◆แกนละลายของมันมีความไวสองเท่า (อุณหภูมิและกระแสไฟฟ้า) นั่นคือมันจะละลายเมื่อด้านโหลดล้มเหลว (โอเวอร์โหลดหรืออุณหภูมิมากเกินไป) ฟิวส์ปลั๊กอินและฟิวส์ป้องกันการสำรองข้อมูลถูกนำมาใช้เป็นอนุกรมซึ่งสามารถป้องกันช่วงทั้งหมดจากกระแสไฟฟ้าขนาดเล็ก (หลายครั้งใน) ไปจนถึงกระแสไฟฟ้าขนาดใหญ่ (หลายสิบกิโลกรัม) และกระแสการแตกสูงสุดคือ 50ka

◆การจับคู่ฟิวส์สำรองและฟิวส์ปลั๊กอินที่สมเหตุสมผลส่งผลโดยตรงต่อประสิทธิภาพของสถานีย่อยทั้งหมด ดูตารางต่อไปนี้สำหรับส่วนหนึ่งของแนวทางการเลือกฟิวส์ในสถานีย่อยแบบอเมริกันประเภท 10kV สำหรับการอ้างอิงเท่านั้น หมายเหตุ: มันไม่เหมาะสำหรับสถานีย่อยประเภทอื่น
