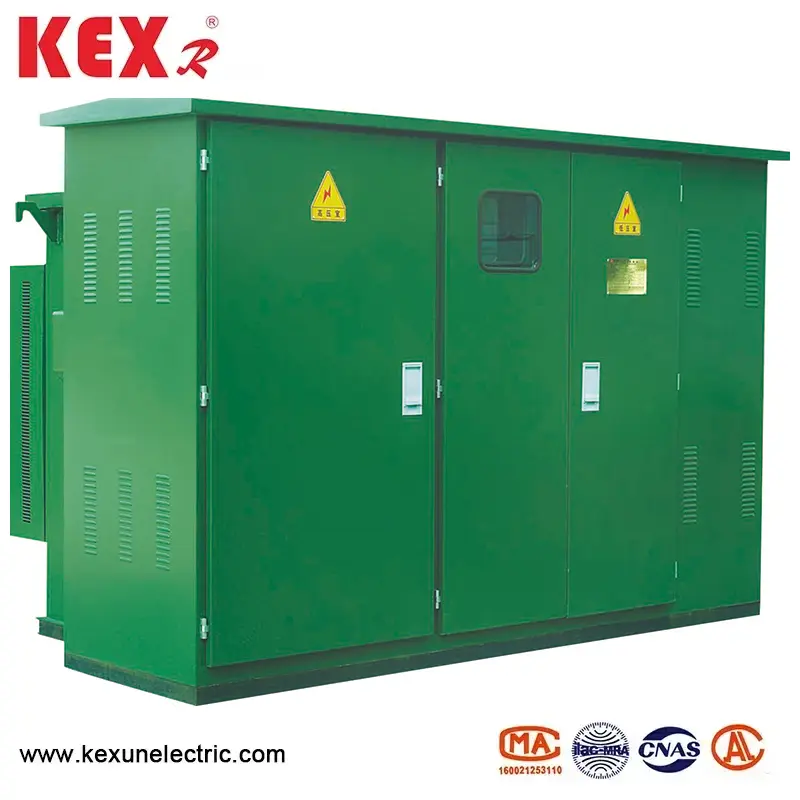

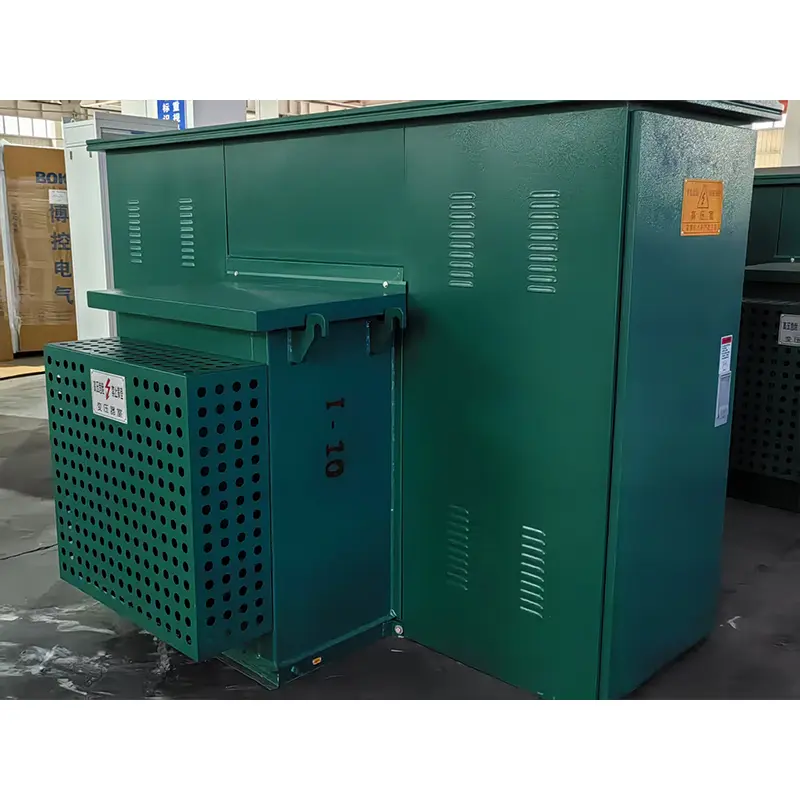

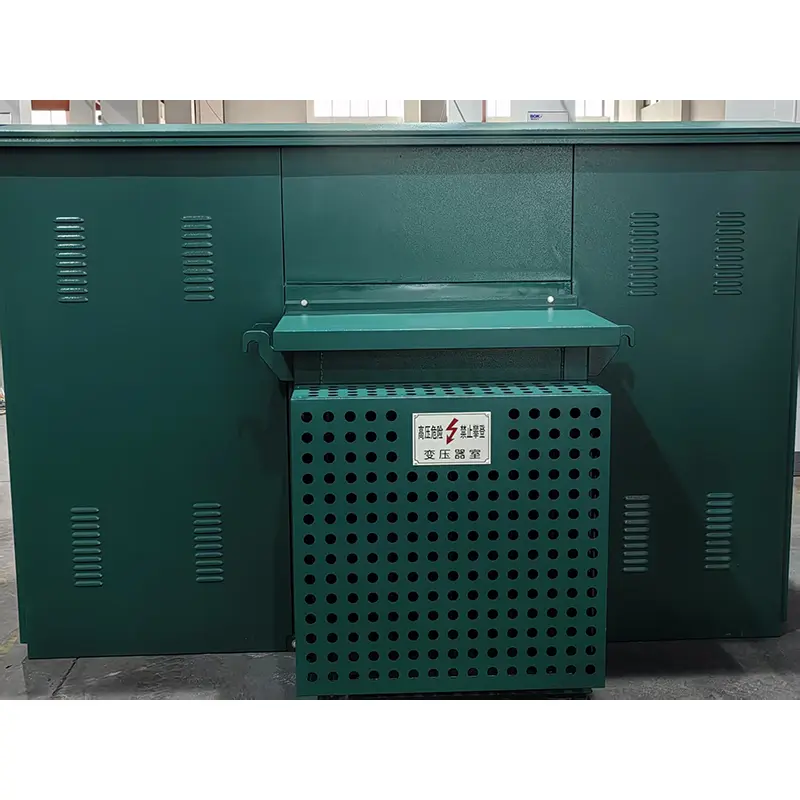

หม้อแปลงขนาดกะทัดรัดประเภทอเมริกัน

●การวิเคราะห์แบบจำลองของหม้อแปลงขนาดกะทัดรัดประเภทอเมริกัน

－z: ประเภทรวม

－b: สถานีย่อย

－w: กลางแจ้ง

－12: แรงดันไฟฟ้า 12kV

●การวางตำแหน่งผลิตภัณฑ์หม้อแปลงขนาดกะทัดรัดประเภทอเมริกัน:

◆โซลูชันการแจกจ่ายขนาดกะทัดรัดกลางแจ้งแบบบูรณาการ

◆เหมาะสำหรับเครือข่ายการจัดจำหน่ายในเมืองสวนอุตสาหกรรมและโครงการพลังงานใหม่

◆ปฏิบัติตามมาตรฐาน GB/T 17467 (เทียบเท่ากับ IEC 62271-202)

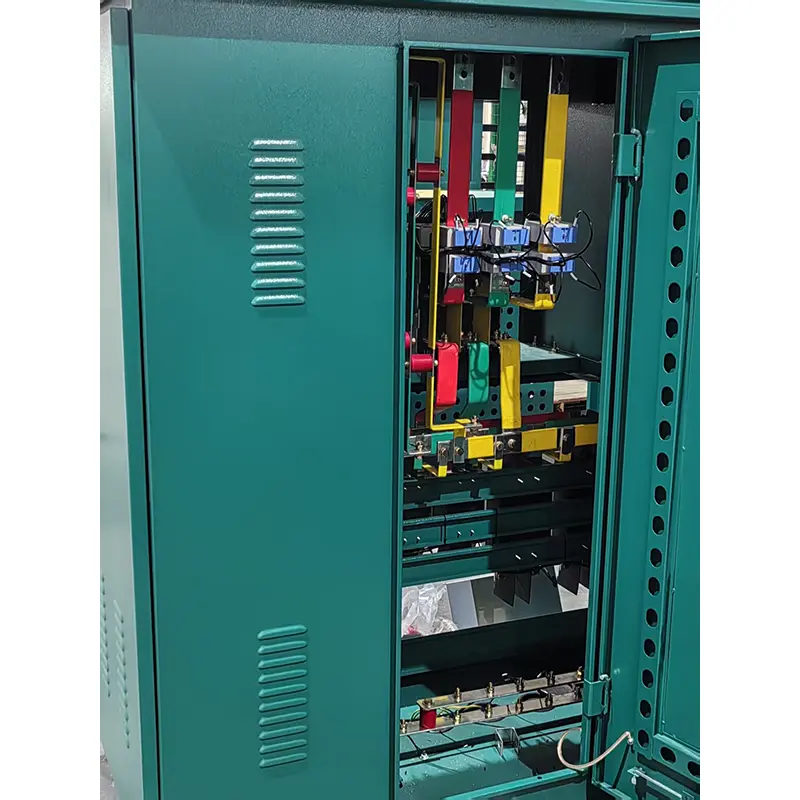

◆ห้องแรงดันสูง

●ลักษณะโครงสร้าง

การออกแบบกล่อง:

transformer Type Type American ใช้แผ่นเหล็ก anticorrosive สองชั้น (ความหนา≥2mm)

▶ Interlayer ฉนวนกันความร้อน (โฟมโพลียูรีเทน, การนำความร้อน≤ 0.025 W/m K)

▶การป้องกันเกรด IP34D (การป้องกันด้วยฝน/สัตว์ขนาดเล็ก)

การเพิ่มประสิทธิภาพเค้าโครง:

▶ช่องว่างอิสระสำหรับห้องแรงดันสูงห้องหม้อแปลงและห้องแรงดันไฟฟ้าต่ำ

▶ความกว้างของช่องทางการบำรุงรักษา≥800มม.

▶ระบบระบายอากาศแบบบังคับด้านบน (การควบคุมอุณหภูมิเริ่มต้นและหยุด)

●สภาพแวดล้อมของหม้อแปลงขนาดกะทัดรัดประเภทอเมริกันโดยใช้

◆อุณหภูมิโดยรอบ: อุณหภูมิสูงสุด +40 ℃, อุณหภูมิต่ำสุด -30 ℃;

◆ระดับความสูง: ควรติดตั้งหม้อแปลงประเภทขนาดกะทัดรัดของ ZBW-12 ในสถานที่ที่ต่ำกว่า 4000m;

◆ความเร็วลม: เทียบเท่ากับ 34m/s (ไม่เกิน 700pa);

◆ความชื้น: ความชื้นสัมพัทธ์เฉลี่ยต่อวันไม่เกิน 95%; ค่าความชื้นสัมพัทธ์รายเดือนไม่เกิน 95%

◆ shockproof: การเร่งความเร็วในแนวนอนไม่เกิน 0.4m/s2 และการเร่งความเร็วในแนวตั้งไม่เกิน 0.15m/s²；;

◆การเอียงของไซต์การติดตั้ง: เว็บไซต์ติดตั้งแบบเอียงของหม้อแปลงขนาดกะทัดรัดประเภทอเมริกันควรน้อยกว่า;

◆สภาพแวดล้อมการติดตั้ง: อากาศโดยรอบของหม้อแปลงขนาดกะทัดรัดของอเมริกานั้นไม่ได้มีมลพิษอย่างเห็นได้ชัดจากก๊าซที่กัดกร่อนและติดไฟได้และไม่มีการสั่นสะเทือนอย่างรุนแรงในสถานที่ติดตั้ง

◆เมื่อสั่งซื้อผลิตภัณฑ์นี้เกินกว่าเงื่อนไขข้างต้นคุณสามารถเจรจากับ บริษัท ของเราได้

◆พารามิเตอร์ทางเทคนิคของ American Type Compact Transformer
