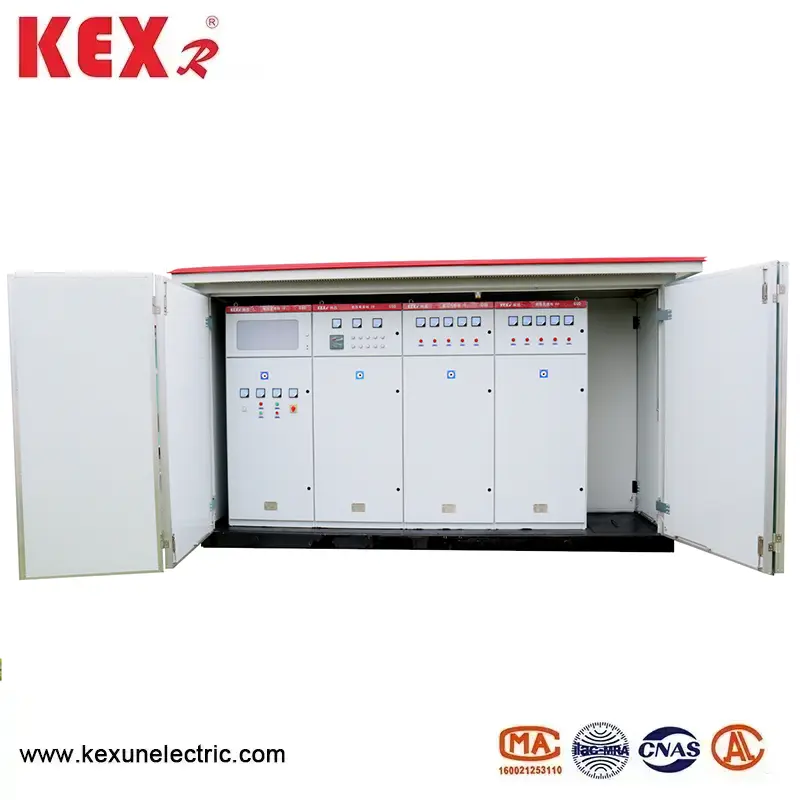

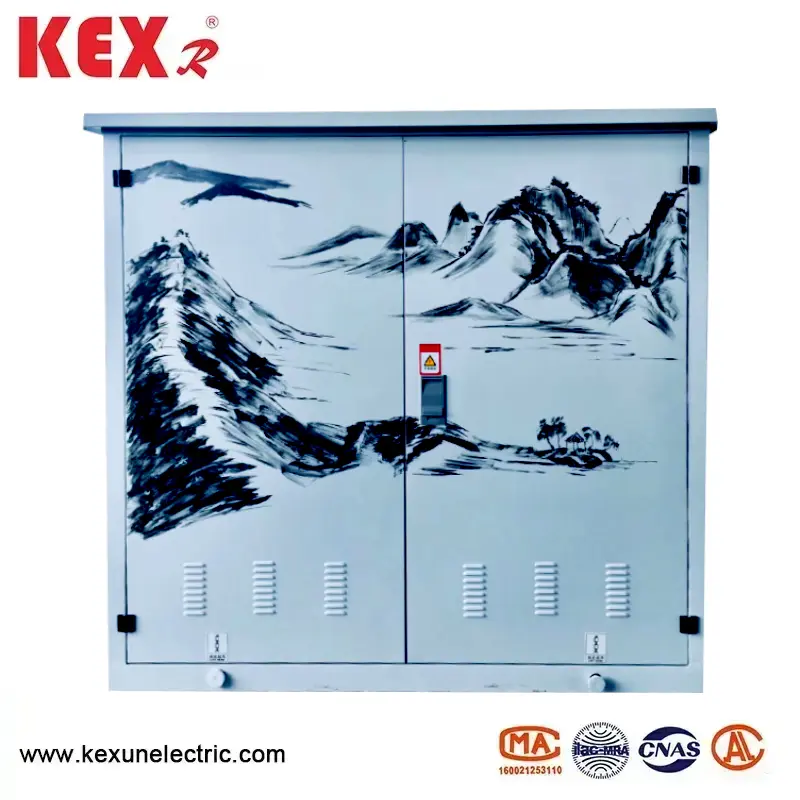

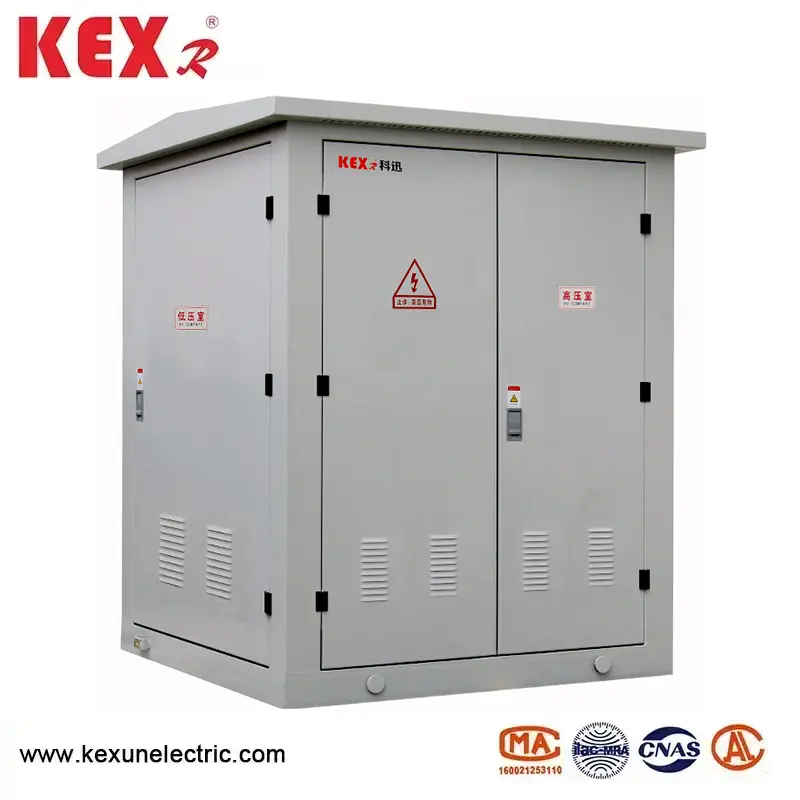

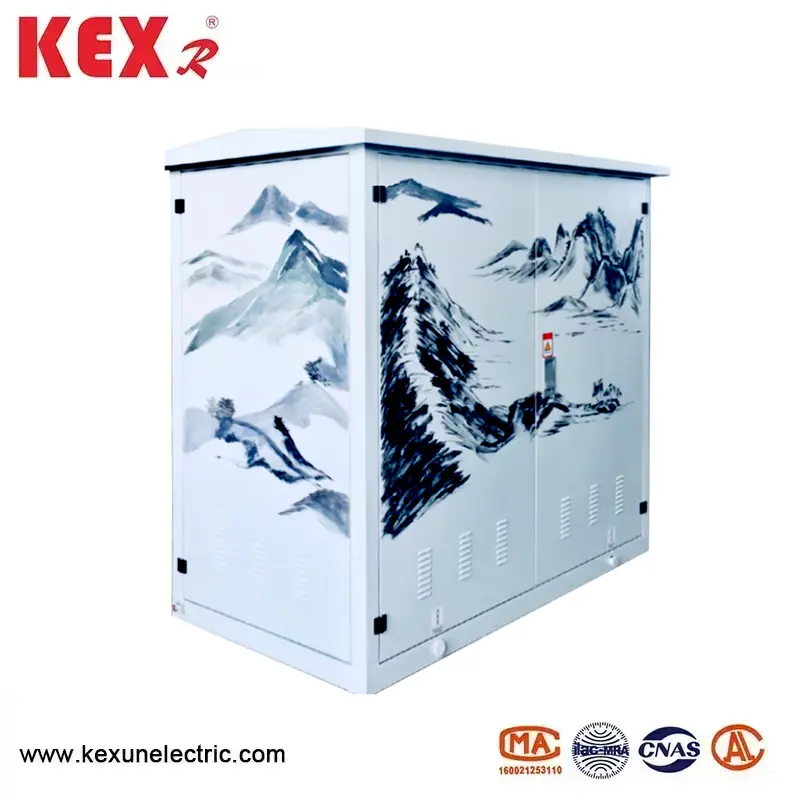

สถานีย่อยที่ติดตั้งบนแผ่น 3 เฟส
สถานีย่อยที่ติดตั้งบนแผ่น 3 เฟสผลิตโดย KEXR ซึ่งเป็นผู้จัดหาระบบส่งกำลังและการกระจายพลังงานระดับมืออาชีพในประเทศจีนเป็นอุปกรณ์ไฟฟ้าขนาดกะทัดรัดและโมดูลาร์ที่เหมาะสำหรับการกระจายพลังงานในเมืองสวนอุตสาหกรรมพลังงานใหม่ (พลังงานแสง/พลังงานลม) และสถานการณ์อื่น ๆ เมื่อเทียบกับสถานีย่อยแบบดั้งเดิมมันมีขนาดเล็กลงและยืดหยุ่นในการติดตั้ง
รุ่น: YB-12
แบรนด์： kexr
รุ่น: YB-12
แบรนด์： kexr
●ภาพรวมผลิตภัณฑ์
สถานีย่อยที่ติดตั้งบนแผ่น 3 เฟสนั้นมีความยืดหยุ่นและสะดวกในการใช้งานมากกว่าสถานีย่อยโยธาและใช้กันอย่างแพร่หลายในการสร้างเครือข่ายในเมืองของอาคารสูงอาคารที่อยู่อาศัยสวนอุตสาหกรรมศูนย์กลางการค้าสนามบินสถานีรถไฟโรงเรียนองค์กรเหมืองแร่และสถานที่อื่น ๆ
●ฟังก์ชั่นและลักษณะของ YB-12 Type 3phase Pad-Mounted Substation
สถานีย่อยแรงดันสูงที่ติดตั้งบนแผ่นรองแรงดันสูงประกอบด้วยสวิตช์โหลดแรงดันสูงฟิวส์แรงดันไฟฟ้าสูงและสายฟ้าซึ่งสามารถหยุดการส่งกำลังและป้องกันการโอเวอร์โหลดและลัดวงจรในเวลาเดียวกัน ห้องแรงดันต่ำประกอบด้วยสวิตช์อากาศแรงดันต่ำหม้อแปลงกระแสไฟฟ้าแอมป์มิเตอร์และโวลต์มิเตอร์ สถานีย่อยที่ติดตั้งบนแผ่น 3 เฟสมีเทคโนโลยีขั้นสูงและเชื่อถือได้และกล่องทั้งหมดใช้เทคโนโลยีการประมวลผลขั้นสูงซึ่งมีความต้านทานการกัดกร่อนที่ดีและความต้านทานการสึกหรอ มันมีข้อดีของการผสมผสานที่ยืดหยุ่นการขนส่งที่สะดวกการติดตั้งและการก่อสร้างต้นทุนต่ำไม่มีมลพิษและการดำเนินงานที่ปลอดภัยและเชื่อถือได้
●การใช้เงื่อนไข
◆ระดับความสูงไม่เกิน 4000m
◆อุณหภูมิแวดล้อม: -25 ℃ -40 ℃
◆ความชื้นสัมพัทธ์: ค่าเฉลี่ยรายวันไม่เกิน 95%และค่าเฉลี่ยรายเดือนไม่เกิน 90%
◆สถานที่ติดตั้ง: สถานที่ที่ไม่มีไฟ, อันตรายจากการระเบิด, ฝุ่นนำไฟฟ้า, ก๊าซกัดกร่อนทางเคมีและการสั่นสะเทือนอย่างรุนแรง
หมายเหตุ： หากเกินเงื่อนไขข้างต้นผู้ใช้สามารถเจรจากับ KEXR
●ตารางพารามิเตอร์ประสิทธิภาพ
◆พารามิเตอร์ทางเทคนิคของสวิตช์โหลด
|
หมายเลขซีเรียล |
รายการ |
หน่วย |
FN12-12 |
สวิตช์โหลดสูญญากาศ FN25-12 |
|
1 |
แรงดันไฟฟ้า |
KV |
10 |
|
|
2 |
แรงดันไฟฟ้าสูงสุดในการทำงาน |
KV |
12 |
|
|
3 |
ความถี่ที่ได้รับการจัดอันดับ |
Hz |
50 |
|
|
4 |
จัดอันดับปัจจุบัน |
A |
630 |
|
|
5 |
จัดอันดับกระแสโหลดกระแสไฟฟ้า |
A |
630 |
|
|
6 |
กระแสความร้อนที่มีเสถียรภาพ |
Ka/s |
20/2 |
20/4 |
|
7 |
กระแสที่มั่นคงแบบไดนามิก |
ที่ |
50 |
|
|
8 |
การปิดลัดวงจรปัจจุบันปัจจุบัน (ค่าสูงสุด) |
ที่ |
50 |
|
|
9 |
เวลาทำลายเต็มโหลด |
เวลา |
20 |
10000 |
|
10 |
ชีวิตเชิงกล |
เวลา |
2000 |
10000 |
|
11 |
ความถี่พลังงาน 1 นาทีทนต่อแรงดันไฟฟ้า (เฟสถึงกราวด์) |
KV |
42 |
|
|
12 |
แรงดันไฟฟ้าสายฟ้า (เฟสถึงกราวด์) |
KV |
72 |
|
◆พารามิเตอร์ทางเทคนิคของฟิวส์แรงดันสูง
|
หมายเลขซีเรียล |
แรงดันไฟฟ้าที่ได้รับการจัดอันดับ (KV) |
จัดอันดับกระแส (a) |
ทำลายกระแส (a) |
ฟิวส์ที่ได้รับการจัดอันดับกระแส (a) |
|
|
รุ่นสหราชอาณาจักร |
รุ่น CN |
||||
|
sdl❈j |
XRNT-12 |
12 |
40 |
31.5 |
6.3, 10, 16, 20, 25, 31.5, 40 |
|
sfl❈j |
12 |
100 |
31.5 |
50, 63, 71, 80, 100 |
|
|
Skl❈j |
12 |
125 |
31.5 |
25 |
|
◆พารามิเตอร์ทางเทคนิคของเบรกเกอร์วงจรแรงดันต่ำ
|
แบบอย่าง |
แบบฟอร์มปล่อย |
เปิดตัวปัจจุบัน |
ความสามารถในการเปิดปิด KA (AC 380V) |
|
DW15-630 |
ประเภทเทอร์โมอิเล็กโตรมิเตอร์ |
315, 400, 630 |
40 |
|
DW15-1000 |
เทอร์โมอิเล็กตรอน |
630, 800, 1,000 |
50 |
|
DW15-1600 |
1600 |
50 |
|
|
DW15-2500 |
1600, 2000, 2500 |
60 |
|
|
CW1-2000 |
ประเภทอัจฉริยะ |
630, 800, 1,000, 1250, 1600, 2000 |
65 (80) |
|
CW1-3200 |
2000, 2500, 3200 |
100 |
